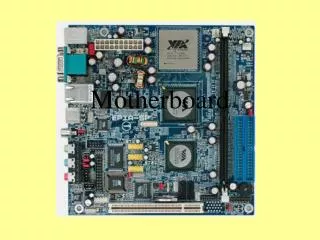

Motherboard

1. Motherboard

2. Motherboard • = deska plošného spoje tvořící základ celého počítače • fyzicky slouží k osazení jednotlivých komponent a k přenosu dat mezi nimi • data mezi komponentami jsou přenášena po tzv. "sběrnicích."

3. procesor patici pro numerický koprocesor obvody čipové sady rozšiřující sběrnici (bus) paměti vyrovnávací cache paměť sloty pro připojení rozšiřujících karet Motherboard obsahuje:

4. Motherboard • Základní deska dále může obsahovat: • vstupní/výstupní porty • řadič pružných disků • rozhraní pevných disků • videokarta

5. Blokové schéma základní desky

6. PraMotherboard • 1981 - první základní deska pro stolní počítače (sběrnice ISA, IBM) • 1984 - Advanced Technology (AT) design pro 16bitové procesory (IBM) • 1986 - kontroléry pevných disků integrovány přímo do těchto disků (IDE, Compaq, Western Digital)

7. MidMotherboard • 1993 - PCI (Peripheral Component Interconnect) sběrnice (Intel) - 32 bitů dat, komunikace přímo s hlavní pamětí a CPU • 1995 - architektura ATX (Intel) (AT Extended) - externí porty v jednom bloku

8. Standard motherboardu • 1997 - AGP sběrnice - vysokorychlostní sběrnice pro grafiku • architektura ATX + 1 AGP + několik PCI slotů = standardní typ základní desky používaný dodnes • dnes seriová sběrnice PCI Express

9. Současnost • vývojem procházejí jednotlivé součásti • množství vzájemně nekompatibilních patic pro procesory Intel a AMD, každá deska podporuje jen jednu řadu procesorů, tvar patice CPU se mění zhruba jednou do roka • rychlejší procesory => vývoj rychlejších paměťových sběrnic, sběrnice AGP => modernější sloty

10. Současnost • ATX architektura, jeden AGP slot, zhruba pět PCI slotů • někdy vestavěná AGP grafika • 2 - 4 sloty pro paměťové moduly • podpora 4 - 8 interních disků, včetně pevných disků a mechanik CD/DVD • široké konektory nahrazovány standardem Serial ATA (SATA) s užšími kabely

11. Současnost • rozšiřuje se nabídka externích portů • 4 - 8 USB portů 2.0 • multikanálové audio • ethernetový port (100/1000 Mb/s) • firewire

12. Čipset • má na starosti koordinaci dat mezi všemi součástmi, včetně podpory disků a externích portů • funguje jen s jedním typem procesoru • výrobci: Intel, ATI, SiS, VIA, nVidia • Northbridge - procesor, paměť, grafika • Southbridge - diskové kontroléry, externí porty

13. Patice pro procesor • Socket 478 (se 478 piny) - procesory Intel Pentium 4 a Celeron • Socket 462 - procesory Athlon Xp od AMD • Socket 940 - 64bitové procesory Athlon 64 FX

14. Další architektury motherboardu • ATX - nejrozšířenější • micro-ATX • flex-ATX (menší formy ATX) • mini-ITX - nejmenší deska (17x17 cm)

15. Budoucnost • odstranění problémů s hlukem a přehříváním • nahrazení PCI sběrnic (132 MB/s) sběrnicemi PCI Express (až 200 MB/s) • konec některých externích portů (paralelní, sériové, PS/2), nástup více USB portů • integrovaná zařízení pro bezdrátové sítě

16. Budoucnost - BTX • Intel • následník ATX architektury • Balanced Technology eXtended • optimalizuje vzduchové chlazení • procesor přesunut na přední stranu počítače • termální modul - usměrňuje proudění vzduchu
