  1. RADAR (Radio Detection and Ranging)

  2. Uzaktaki hedefleri mikrodalga yansıtma metodu ile tespit eden cihaz .

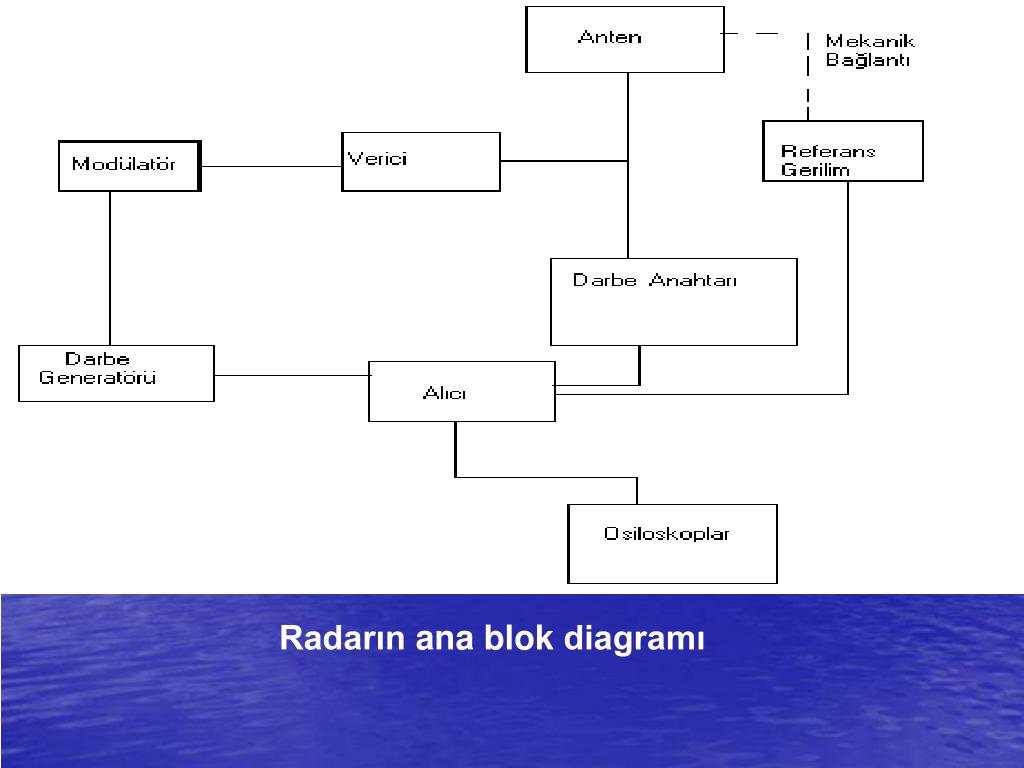

  3. Radarın ana blok diagramı

  4. Radarların Kullanım Alanları: • Denizde ,karada ,havada ve uzayda hedef tespiti • Yön bulma ve mesafe tayini • Coğrafi hava koşullarının tespiti ve kötü hava koşullarının belirlenmesi • Uzay araştırmaları ve uzay araçlarının fırlatılmasında • Hareketli ve hareketsiz cisimlerinin bulunması

  5. Radarın gönderdiği mikrodalga yayını üç şekilde yapılır; • Sürekli Dalga • Frekans Modülasyonu • Darbe Modülasyonu

  6. Sürekli Dalga Radar vericisi tarafından meydana getirilen f frekanslı dalga elektromanyetik dalgalar anten tarafından bir demet haline getirilerek uzaya yayılır

  7. Frekans Modülasyonu • Bu radar yapısında ise sürekli dalga radarından yayınlanan işaret frekansı ile yansıyan işaretin frekansı

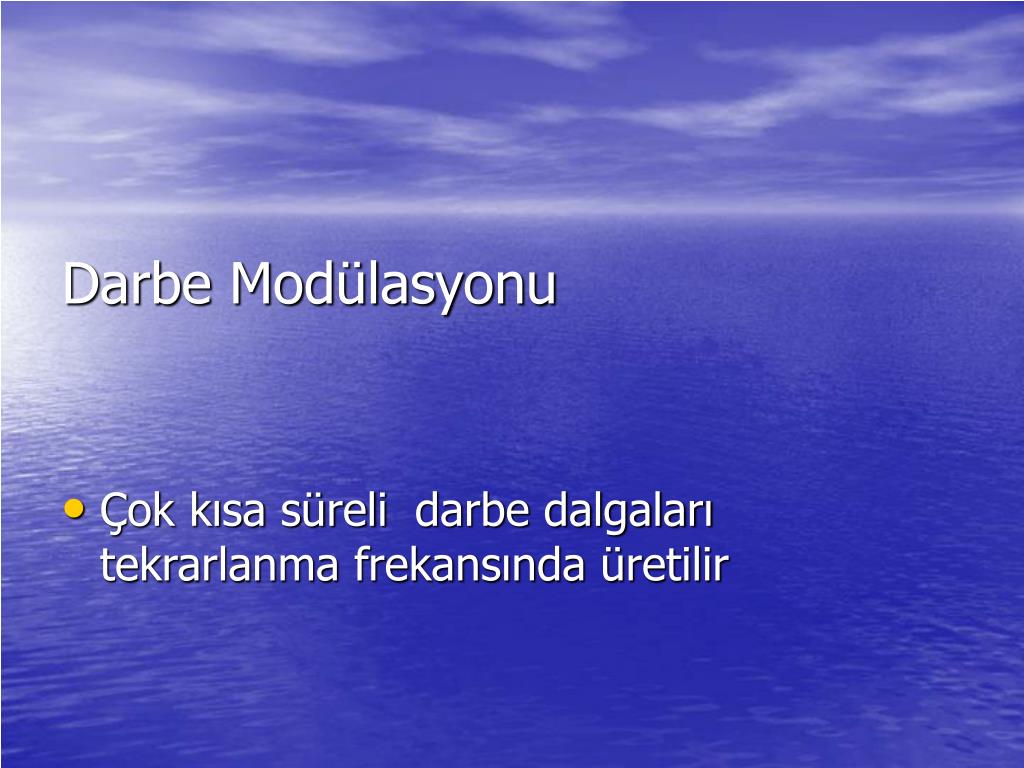

  8. Darbe Modülasyonu • Çok kısa süreli darbe dalgaları tekrarlanma frekansında üretilir

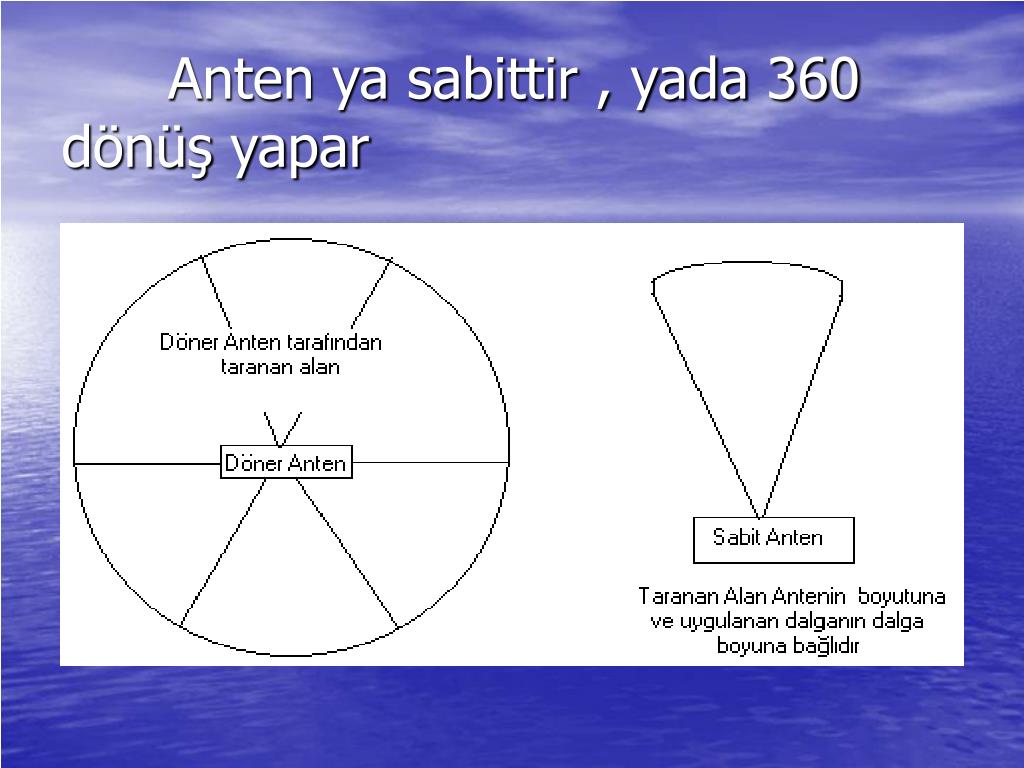

  9. Anten ya sabittir , yada 360 dönüş yapar

  10. Radar Elemanları • Radar vericisi • Radar Alıcısı • İzleme Ekranı • Anten

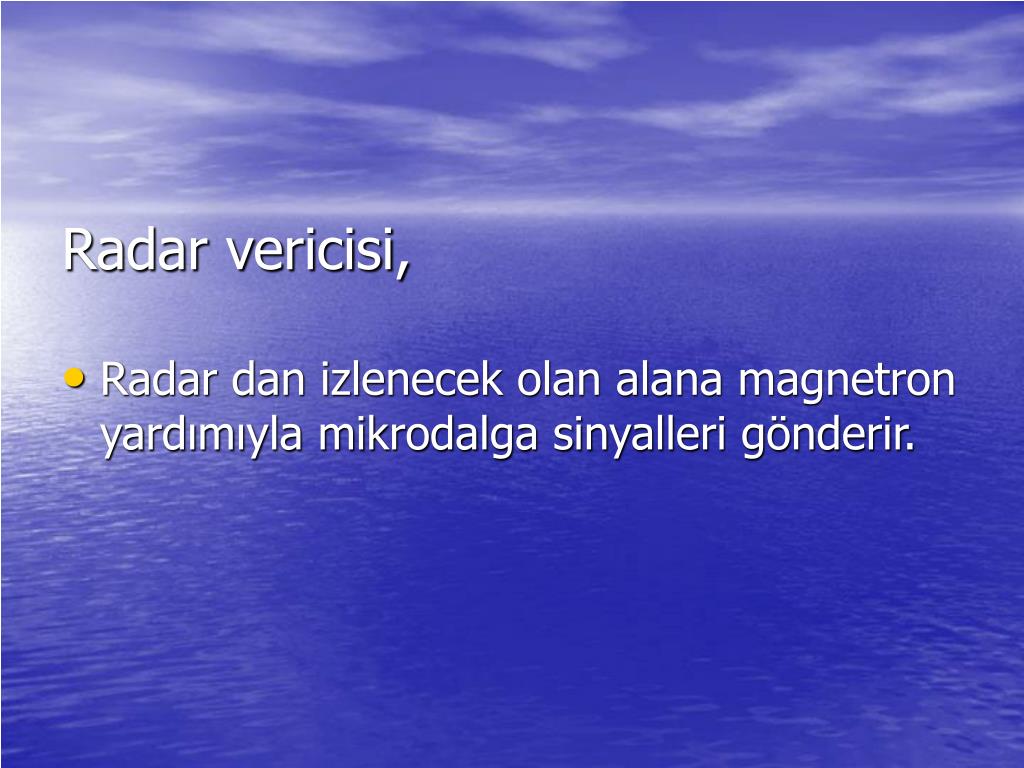

  11. Radar vericisi, • Radar dan izlenecek olan alana magnetron yardımıyla mikrodalga sinyalleri gönderir.

  12. Radar alıcısı • Hedeften yansıyarak gelen sinyali yakalayıp osilatör ve yükselticilere iletilir İletilen bilgi ekranda görünür

  13. Kanal seçiciliği zayıf olan alıcının kanal sayısını arttırmak için Süperheterodin alıcılar kullanılır.

  14. Radar ekranı • Alıcıdan gelen sinyallerinin referans sinyali ile kesiştiği eksende bir çıkıntı oluşur ve hedefin görüntüsü bir televizyon görüntüsü gibi belirir

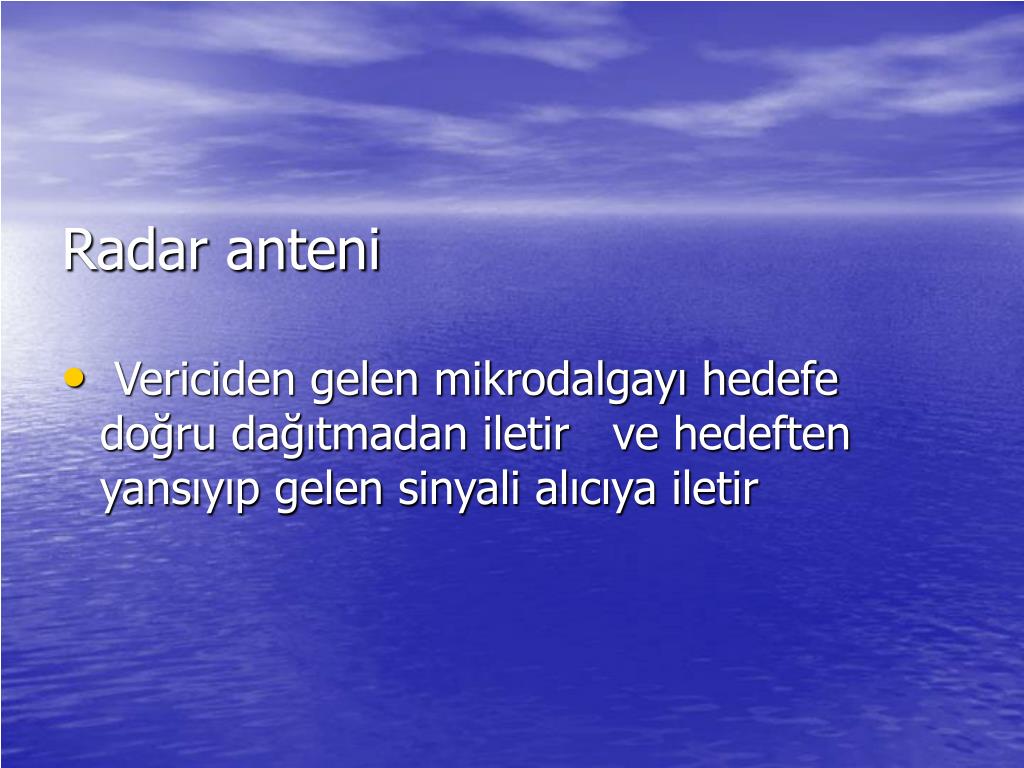

  15. Radar anteni • Vericiden gelen mikrodalgayı hedefe doğru dağıtmadan iletir ve hedeften yansıyıp gelen sinyali alıcıya iletir

  16. Radar Türleri ; • Arama Radarları • İrtifa Radarları • Hava arama radarları • Atış kontrol Radarları • Füze Takip Radarları • Askeri Amaçlı Radarlar ı

  17. Arama Radarları Yatay düzlemde hedef-radar arası mesafe hakkında bilgi verir

  18. İrtifa Radarları Yalnızca düşey mesafede hedef-radar arası yükseklik ölçümü yapan radarlardır.

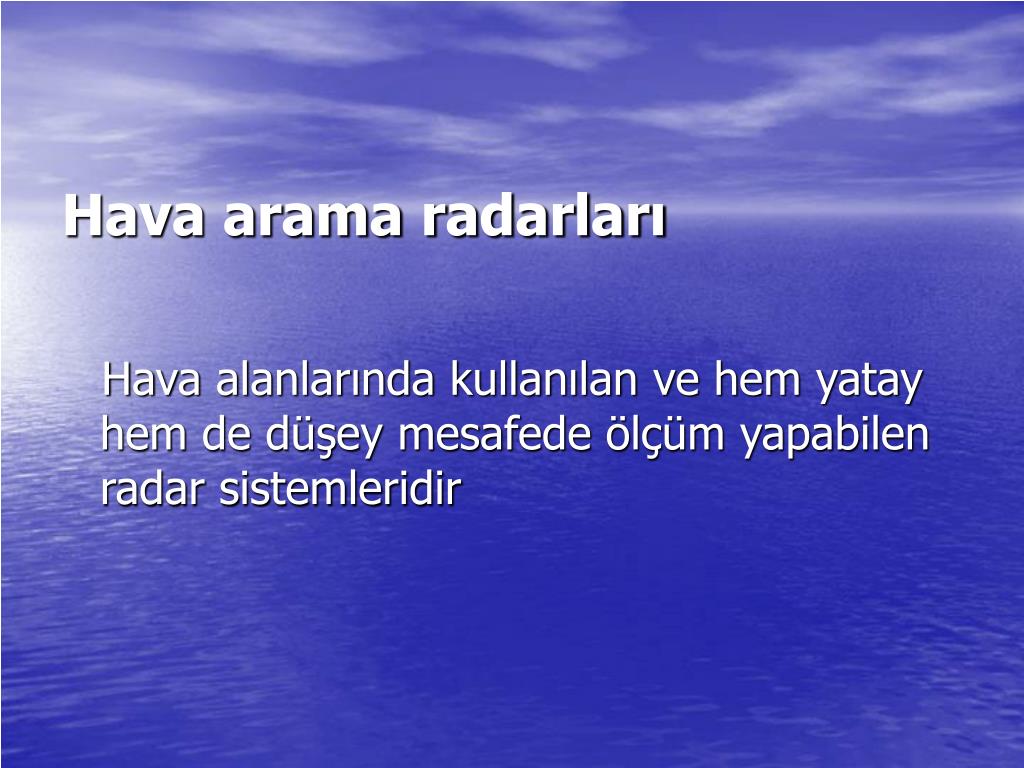

  19. Hava arama radarları Hava alanlarında kullanılan ve hem yatay hem de düşey mesafede ölçüm yapabilen radar sistemleridir

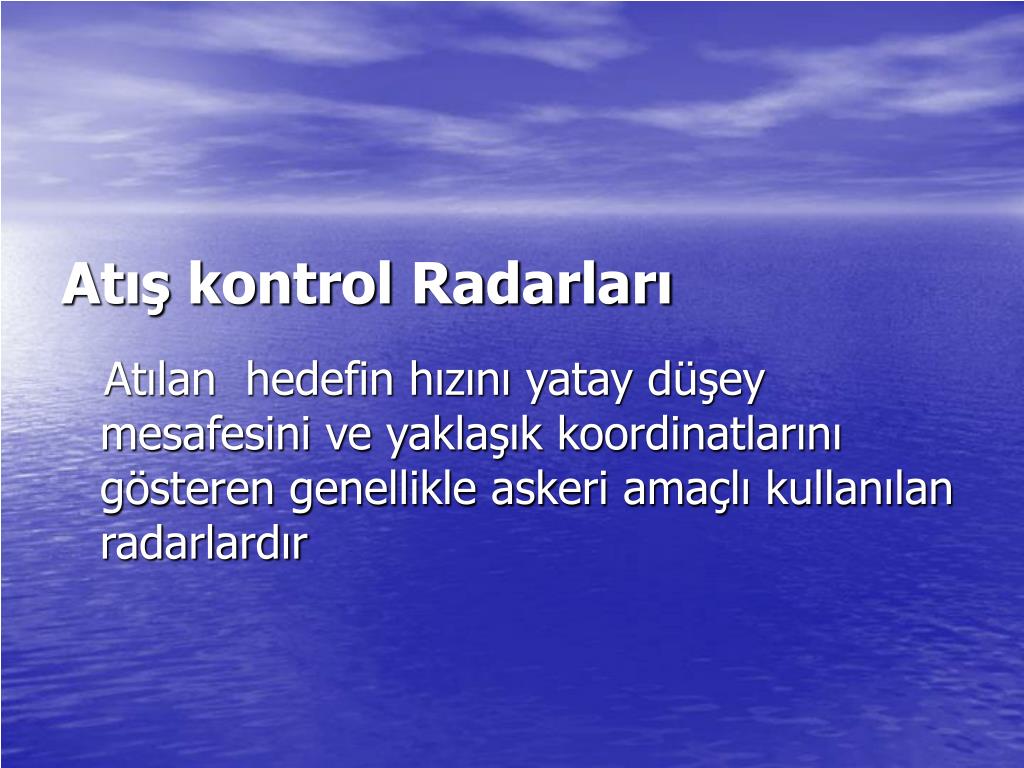

  20. Atış kontrol Radarları Atılan hedefin hızını yatay düşey mesafesini ve yaklaşık koordinatlarını gösteren genellikle askeri amaçlı kullanılan radarlardır

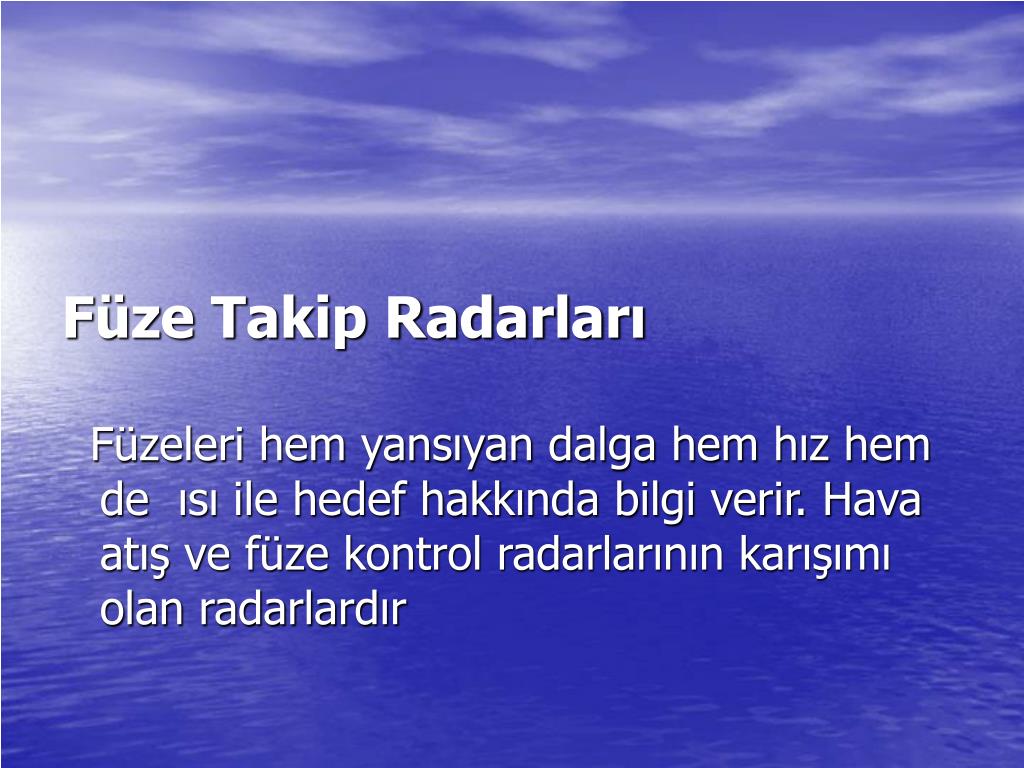

  21. Füze Takip Radarları Füzeleri hem yansıyan dalga hem hız hem de ısı ile hedef hakkında bilgi verir. Hava atış ve füze kontrol radarlarının karışımı olan radarlardır

  22. Askeri Amaçlı Radarlar • IFF : Düşman birliklerinin hedeflerini kontrol eden radar • ECM: Aktif halde bulunan düşman radarlarını bozucu frekansta mikrodalga yayını yapar

  23. RADAR DENKLEMLERİ

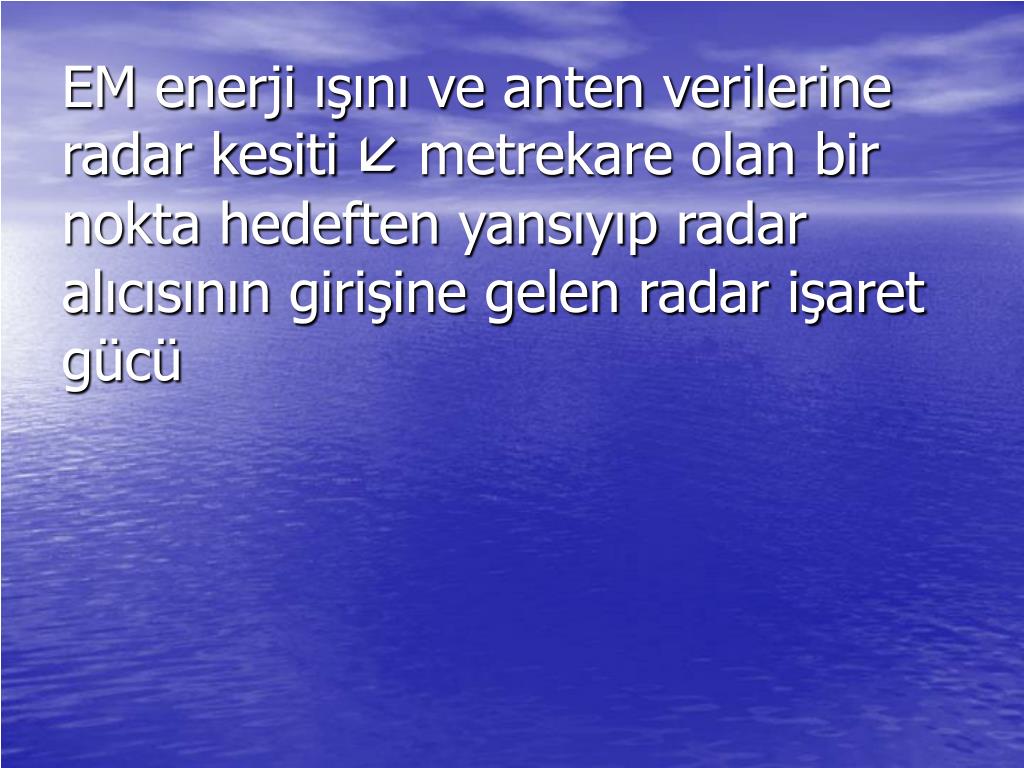

  24. EM enerji ışını ve anten verilerine radar kesiti  metrekare olan bir nokta hedeften yansıyıp radar alıcısının girişine gelen radar işaret gücü

  25. Pt*Gt  Pr=―――――*―――――*Ar 4*∏*R^2 4*∏*R^2 • Birinci faktörPt*Gt / 4*∏*R^2 • İkinci faktör / 4*∏*R^2 • Üçüncü faktör Ar

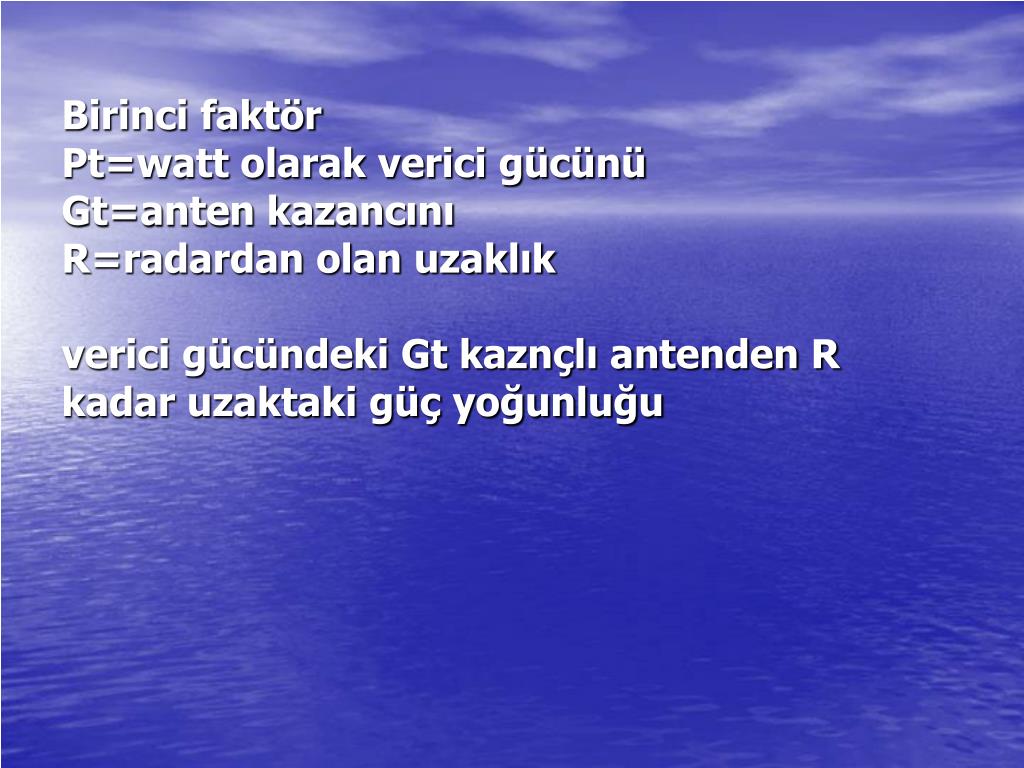

  26. Birinci faktör Pt=watt olarak verici gücünüGt=anten kazancınıR=radardan olan uzaklıkverici gücündeki Gt kaznçlı antenden R kadar uzaktaki güç yoğunluğu

  27. İkinci faktör =nokta hedefin metrekare başına olarak radar kesitini gösterir.Bu faktörün paydası ,birinci faktör gibi güç uzaklığın karesi ile ters orantılı olduğu görürüz.1.ve2. Faktörlerin çarpılması,radara dönebilen radar yankı işaretinin metrekare başına düşen güç yoğunluğu W/m^2 olarak bulunur.

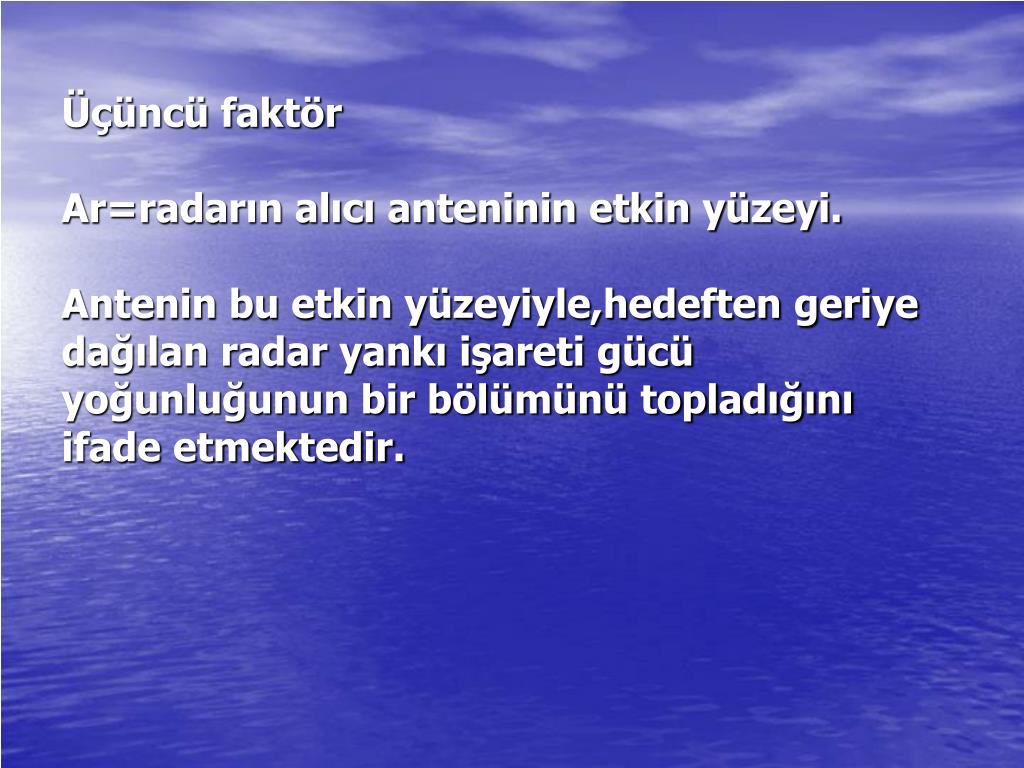

  28. Üçüncü faktörAr=radarın alıcı anteninin etkin yüzeyi.Antenin bu etkin yüzeyiyle,hedeften geriye dağılan radar yankı işareti gücü yoğunluğunun bir bölümünü topladığını ifade etmektedir.

  29. Radara minimum sinyal geldiğinde bu hedef maksimum ne kadar uzaklığa kadar algılanabilir?

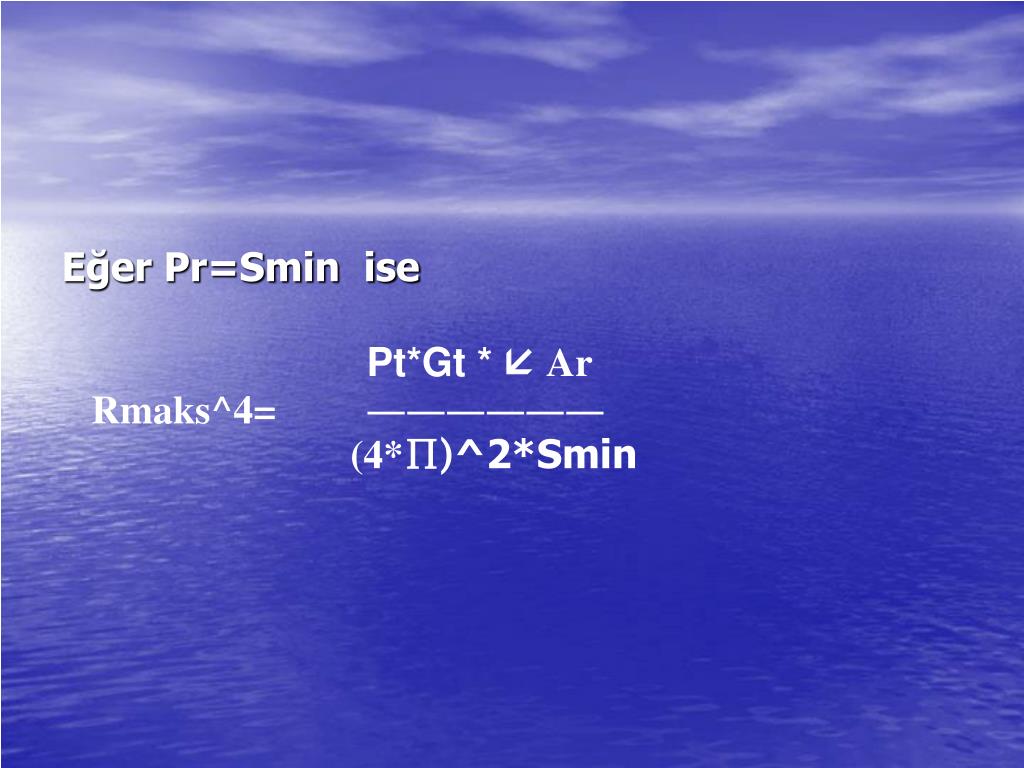

  30. Eğer Pr=Smin isePt*Gt *Ar Rmaks^4= ―――――― (4*∏)^2*Smin

  31. Smin değerimiz nelere bağlıdır?

  32. k=Boltzmann sabitiT=alıcıdaki sıcaklıkB=alıcının frekans bandı genişliğiN=alıcının ısısal gürültüsüFn=alıcının gürültü sayısıolmak üzere Smin=k*T*B*Fn*(S/N)dir
