Mittaus- ja ryhmätyökeskukset

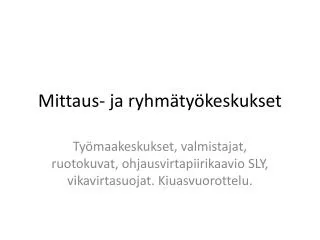

1. Mittaus- ja ryhmätyökeskukset Työmaakeskukset, valmistajat, ruotokuvat, ohjausvirtapiirikaavio SLY, vikavirtasuojat. Kiuasvuorottelu.

2. Mittauskeskus - Soveltuu yleensä omakotitaloihin ja muihin pienkiinteistöihin - Mutta voidaan käyttää myös teollisuudessa - Yleensä haaroitusmahdollisuus ryhmätyökeskukselle - Mittauskeskuksessa sijaitsee pääsulakkeet ja pääkytkin

3. Ryhmäkeskukset - Ryhmäkeskus on sähköpääkeskuksen alikeskus josta jaetaan sähköt tietylle alueelle tai ryhmälle - Kutsutaan usein sulakekaapiksi tai tauluksi - Omakotitaloissa on yleensä vain yksi ryhmäkeskus, kerrostaloissa ja muissa isoissa rakennuksissa keskuksia on yleensä useita esim. joka asunnossa - Helpottaa järjestelmän hallintaa ja kaapelointia

4. Työmaakeskukset - Käytetään usein työmailla, teollisuudessa tai paikoissa jossa tarvitaan paljon lähtöjä - Yleensä valmistettu kestäväksi ja metallikaaret ympärillä ovat tavallisia

5. Valmistajat - Keskusvalmistajia ovat mm. Ensto, Elkome, Schneider Electric ja Keval - Valmistajien vastuulla on keskusten laatu ja käyttöturvallisuus

6. Ruotokuvat - Pääkaavio on ruotokuva, josta käyvät ilmi seuraavat merkinnät:- johtimien järjestelyt ja järjestelmän maadoitustapa- keskuksessa olevat komponentit- ryhmätunnus- ryhmien nimet- lämmitys- ja laiteryhmien tehotiedot- ryhmäsuojan koko ja tyyppi- varokepesän ja varokealustan koko Veneen ruotokuva- keskukseen tulevat ja siitä lähtevät johdot/kaapelit

7. Ohjausvirtapiirikaavio SLY - Ohjausvirtapiirikaaviossa ilmenee mitä ohjausjännite ohjaa esim. releitä ja keloja

8. Vikavirtasuojat - Tehtävänä on suojata laitteiden käyttäjiä vaarallisilta sähköiskuilta ja estää tulipaloja - Toiminta perustuu sähkö- johtimeen menevän- ja palaavan virran erotukseen - Erityisen tärkeää vikavirtasuojaus on kylpy ja pesutiloissa sekä ulkona

9. Kiuasvuorottelu - Kiuasvuottelulla säädellään lämmitystehoa esim. kiuasvuorottelu on 100% = lämmitystehot ovat pois päältä
