  1. Siete telies pre predmet technika na základnej škole v učive - ohýbanie Ing. Marek Palko

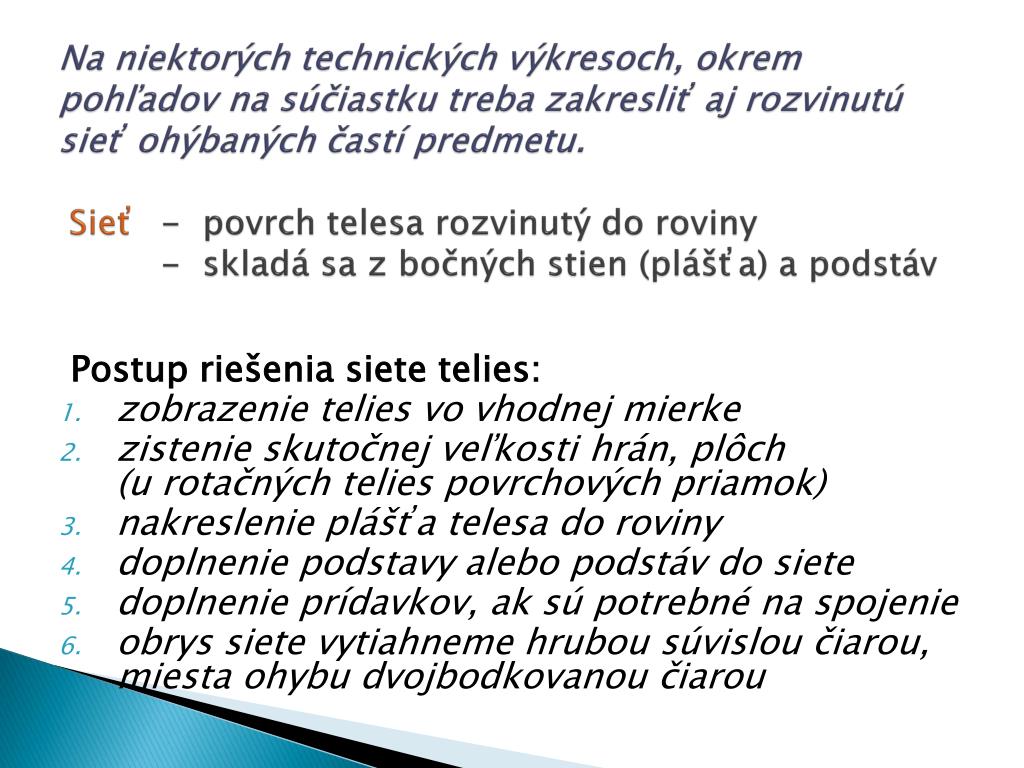

  2. Na niektorých technických výkresoch, okrem pohľadov na súčiastku treba zakresliť aj rozvinutú sieť ohýbaných častí predmetu. Sieť- povrch telesa rozvinutý do roviny -  skladá sa z bočných stien (plášťa) a podstáv Postup riešenia siete telies: • zobrazenie telies vo vhodnej mierke • zistenie skutočnej veľkosti hrán, plôch (u rotačných telies povrchových priamok) • nakreslenie plášťa telesa do roviny • doplnenie podstavy alebo podstáv do siete • doplnenie prídavkov, ak sú potrebné na spojenie • obrys siete vytiahneme hrubou súvislou čiarou, miesta ohybu dvojbodkovanou čiarou

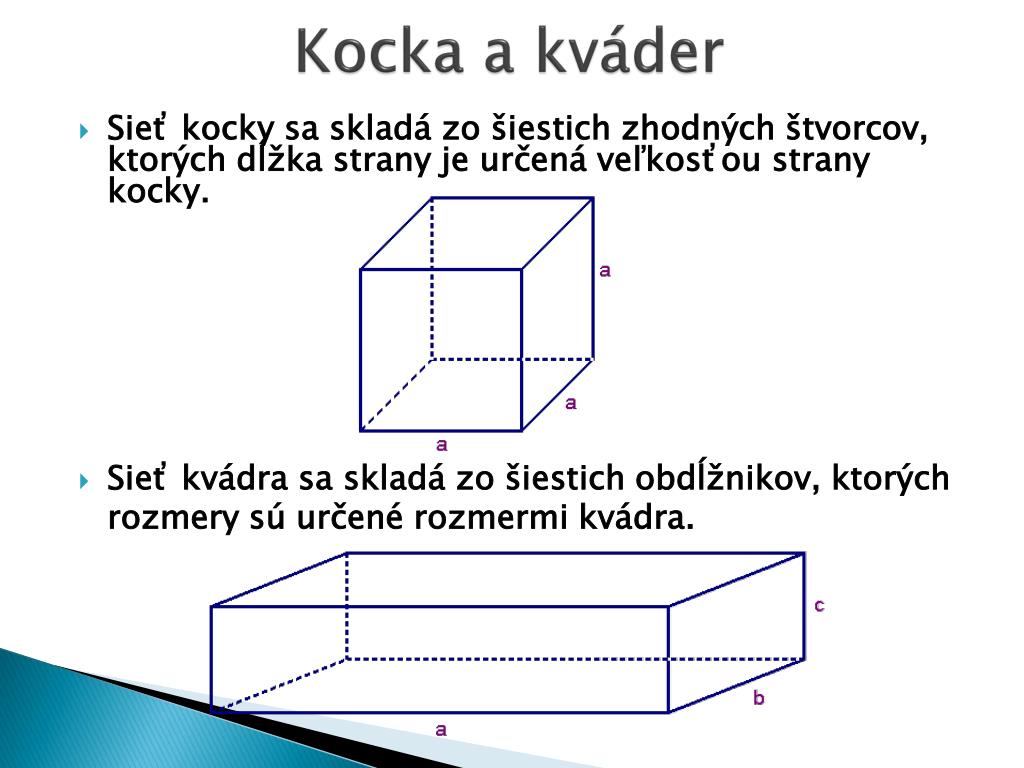

  3. Kocka a kváder • Sieť kocky sa skladá zo šiestich zhodných štvorcov, ktorých dĺžka strany je určená veľkosťou strany kocky. • Sieť kvádra sa skladá zo šiestich obdĺžnikov, ktorých rozmery sú určené rozmermi kvádra.

  4. Sieť kocky

  5. Sietí kocky je 11:

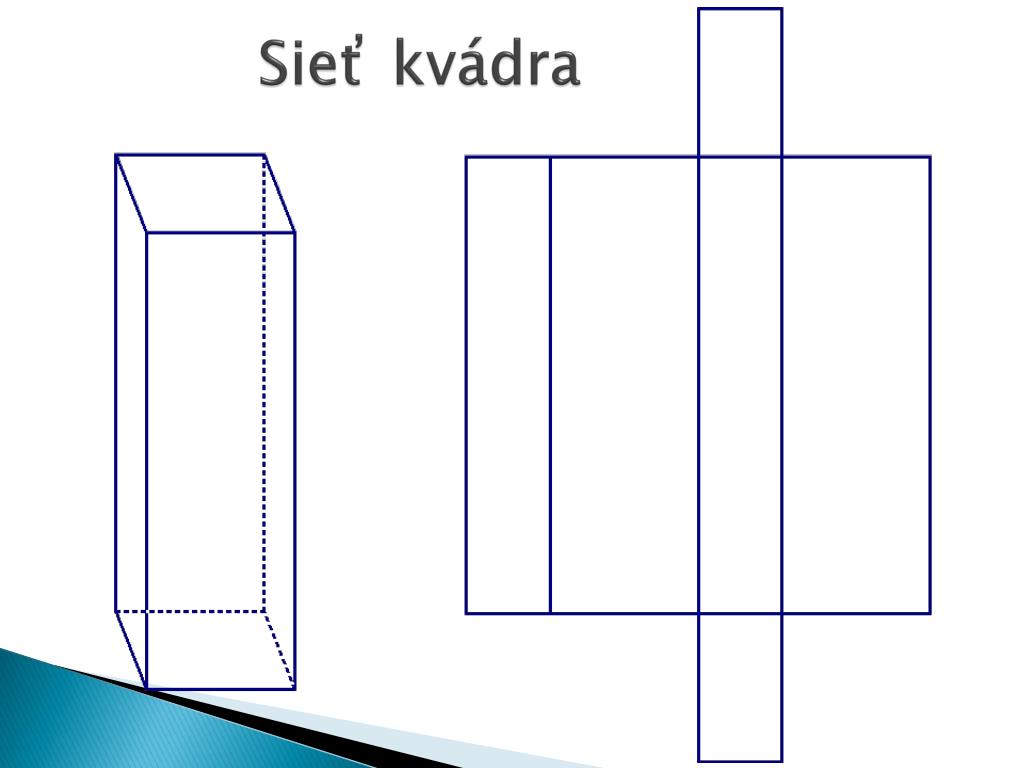

  6. Sieť kvádra

  7. Zásady kreslenia • umiestniť sieť na materiáli tak, aby sa využil s čo najmenším odpadom • konštruovať sieť so zreteľom na spôsob spojenia • pri súčiastkach vyrobených z hrubšieho materiálu počítať pri riešení siete s trvalými deformáciami vznikajúcimi pri ohybe • konštruovať siete s čo najväčšou presnosťou

  8. Zdroje informácií • http://www.tek.chytrak.cz/plaste.htm • http://www.matematikaapc.kvalitne.cz/images/priklady/9s_k.gif • Matematika pre 6.ročník základných škôl • Technická výchova pre 5.-9. ročník základných škôl
