  1. LAN siete

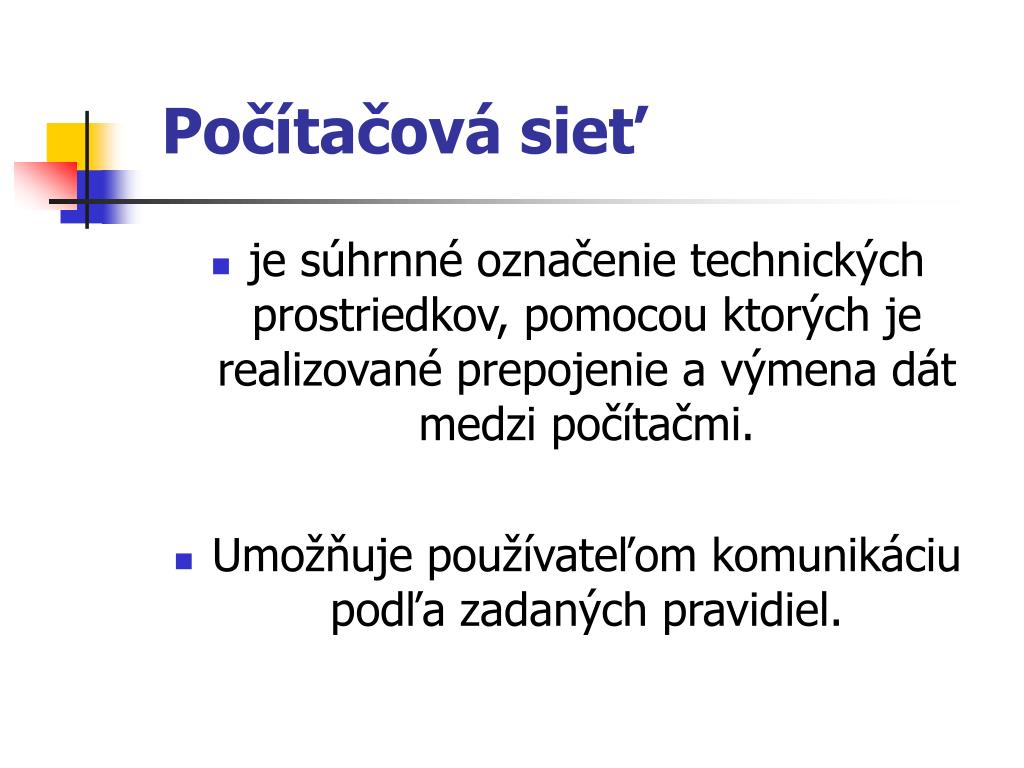

  2. Počítačová sieť • je súhrnné označenie technických prostriedkov, pomocou ktorých je realizované prepojenie a výmena dát medzi počítačmi. • Umožňuje používateľom komunikáciu podľa zadaných pravidiel.

  3. Počítačové siete podľa veľkosti • PAN - personálna - osobná sieť • LAN - lokálna počítačová sieť • MAN - metropolitná sieť • WAN - rozsiahla sieť

  4. Počítačové siete podľa funkčného vzťahu • Client-server • Peer-to-peer

  5. Počítačové siete podľa topológie • Zbernicová • Hviezdicová • Prstencová • MESH

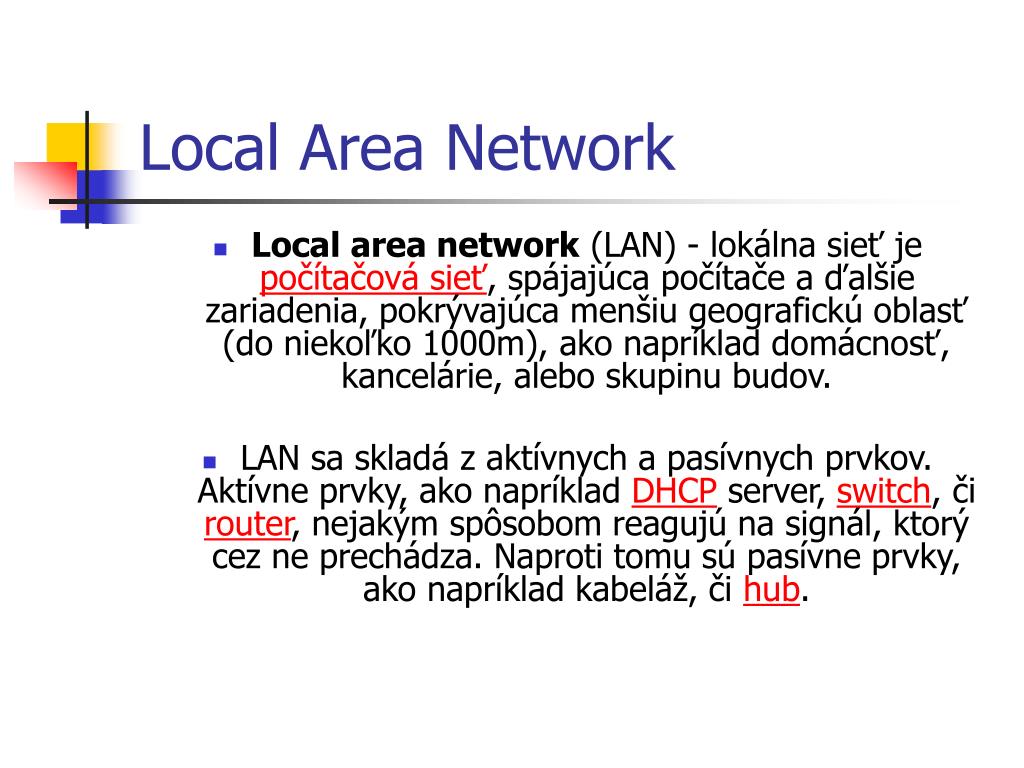

  6. Local Area Network • Local area network (LAN) - lokálna sieť je počítačová sieť, spájajúca počítače a ďalšie zariadenia, pokrývajúca menšiu geografickú oblasť (do niekoľko 1000m), ako napríklad domácnosť, kancelárie, alebo skupinu budov. • LAN sa skladá z aktívnych a pasívnych prvkov. Aktívne prvky, ako napríklad DHCP server, switch, či router, nejakým spôsobom reagujú na signál, ktorý cez ne prechádza. Naproti tomu sú pasívne prvky, ako napríklad kabeláž, či hub.

  7. ENG, SK, HUN názvy aktívnych sieťových prvkov • Switch (prepínač, kapcsoló) • Router (smerovač, forgalomirányító, útválasztó) • NIC (sieťová karta, hálózati kártya) • Access Point (prístupový bod, hozzáférési pont) • Bridge (most, híd) • Repeater (opakovač, ismétlő)

  8. Sieťová karta • Vďaka dnešnej všadeprítomnosti Ethernetu zabudovali mnohí výrobcovia ethernetové karty priamo do matičných dosiek počítačov. Sieťová karta alebo LAN karta alebo sieťový adaptér alebo NIC (angl. Network Interface Card) je počítačový hardvér umožňujúci komunikáciu cez počítačovú sieť

  9. Základné údaje sieťových kariet. • typ pripojenia (BNC, RJ45 konektor, optika) • prenosová rýchlosť (10, 100, 1000 Mbit/s) • veľkosť karty (výška) podľa použitej skrinky • MAC adresa – jedinečný číselný kód pre jednoznačnú identifikáciu karty v sieti. Na svete by nemali byť dve karty s rovnakou MAC adresou (niektoré typy kariet ho však majú nastaviteľný)

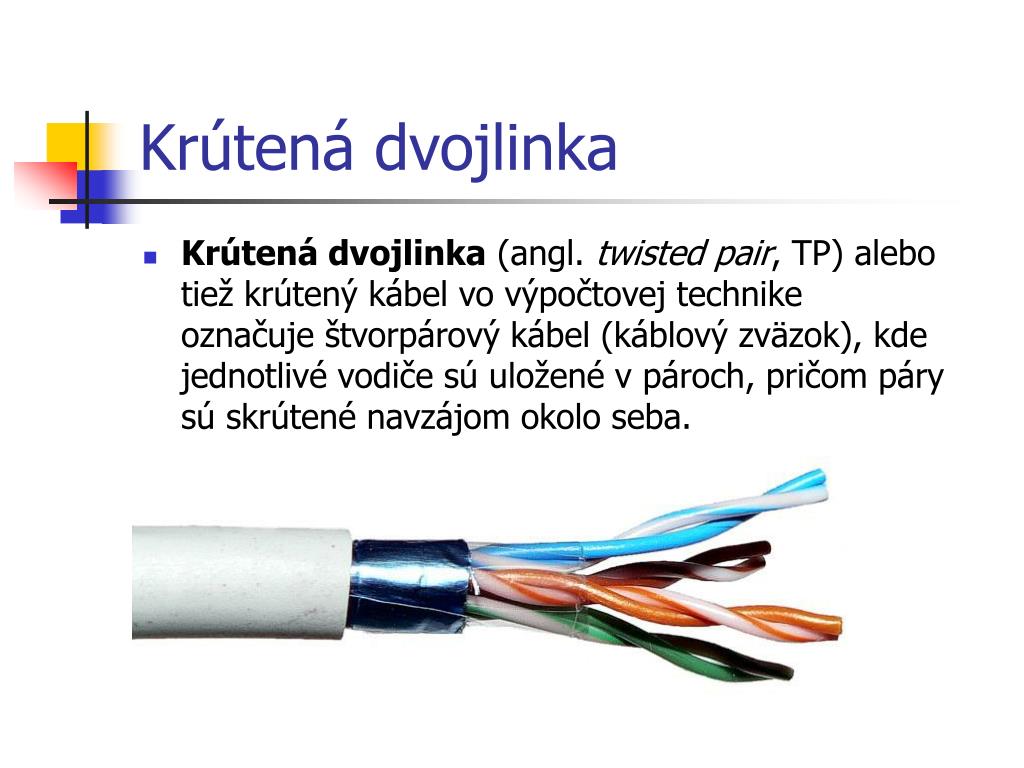

  10. Krútená dvojlinka • Krútená dvojlinka (angl. twisted pair, TP) alebo tiež krútený kábel vo výpočtovej technike označuje štvorpárový kábel (káblový zväzok), kde jednotlivé vodiče sú uložené v pároch, pričom páry sú skrútené navzájom okolo seba.

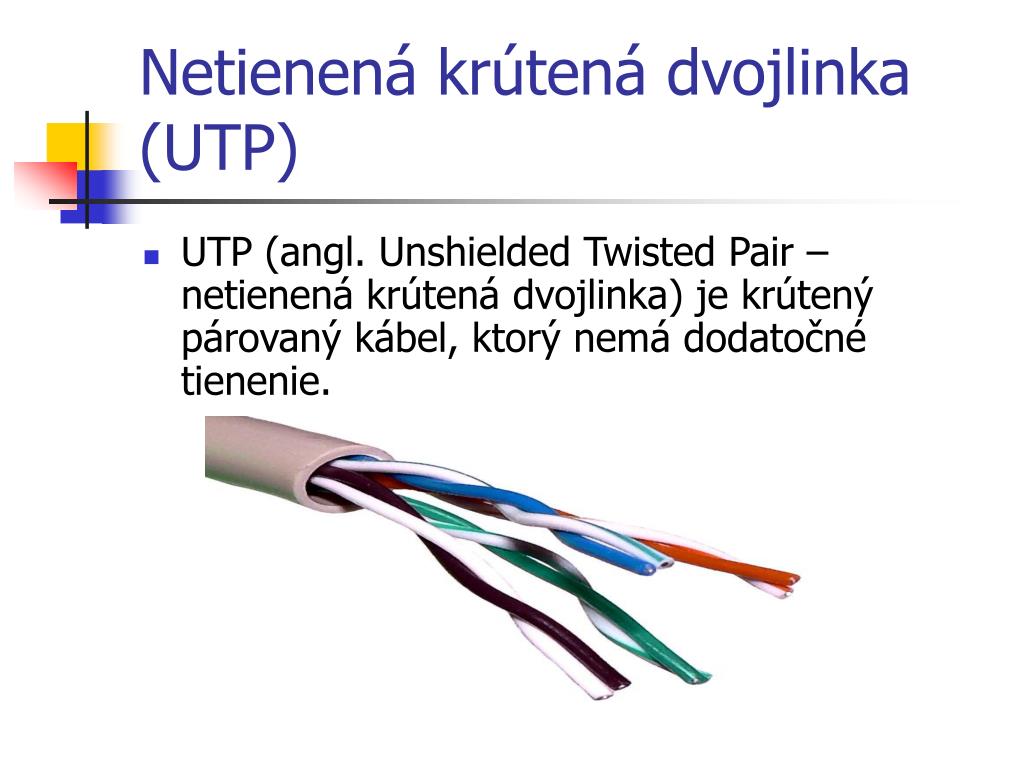

  11. Netienená krútená dvojlinka (UTP) • UTP (angl. Unshielded Twisted Pair – netienená krútená dvojlinka) je krútený párovaný kábel, ktorý nemá dodatočné tienenie.

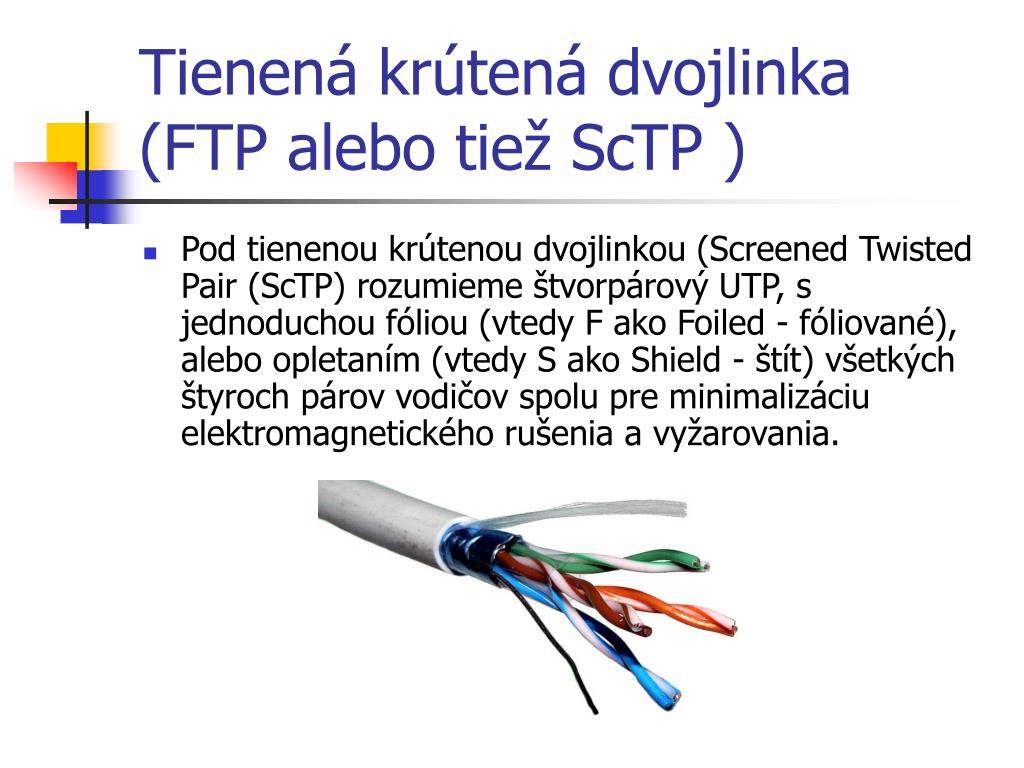

  12. Tienená krútená dvojlinka (FTP alebo tiež ScTP ) • Pod tienenou krútenou dvojlinkou (Screened Twisted Pair (ScTP) rozumieme štvorpárový UTP, s jednoduchou fóliou (vtedy F ako Foiled - fóliované), alebo opletaním (vtedy S ako Shield - štít) všetkých štyroch párov vodičov spolu pre minimalizáciu elektromagnetického rušenia a vyžarovania.

  13. Označovanie káblov v sieťach Ethernet Označovanie káblov Ethernet: • U – bez tienenia (Unscreened, Unshielded) • F – tienenie fóliou (Foiled) • S – tienenie opletením (Shielded) Niektorí výrobcovia označujú káble tzv. metrážou - na každom celom metri má označenie typu, vyhotovenia a dĺžky - vzdialenosti od začiatku kábla v metroch, kvôli uľahčeniu práce.

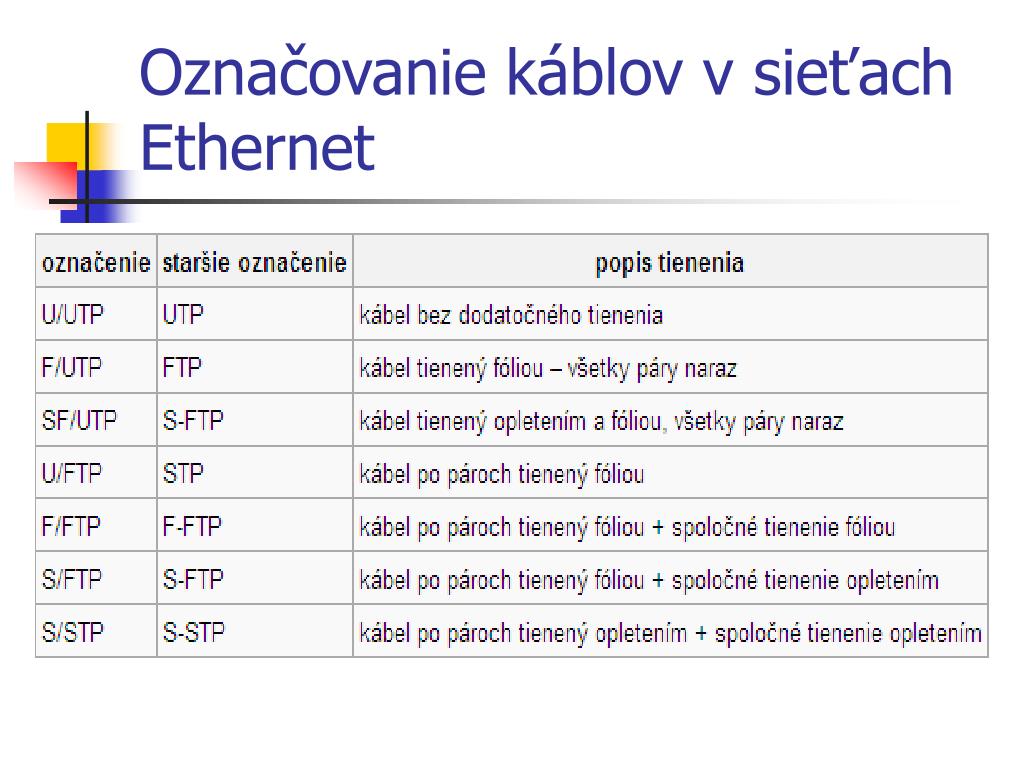

  14. Označovanie káblov v sieťach Ethernet

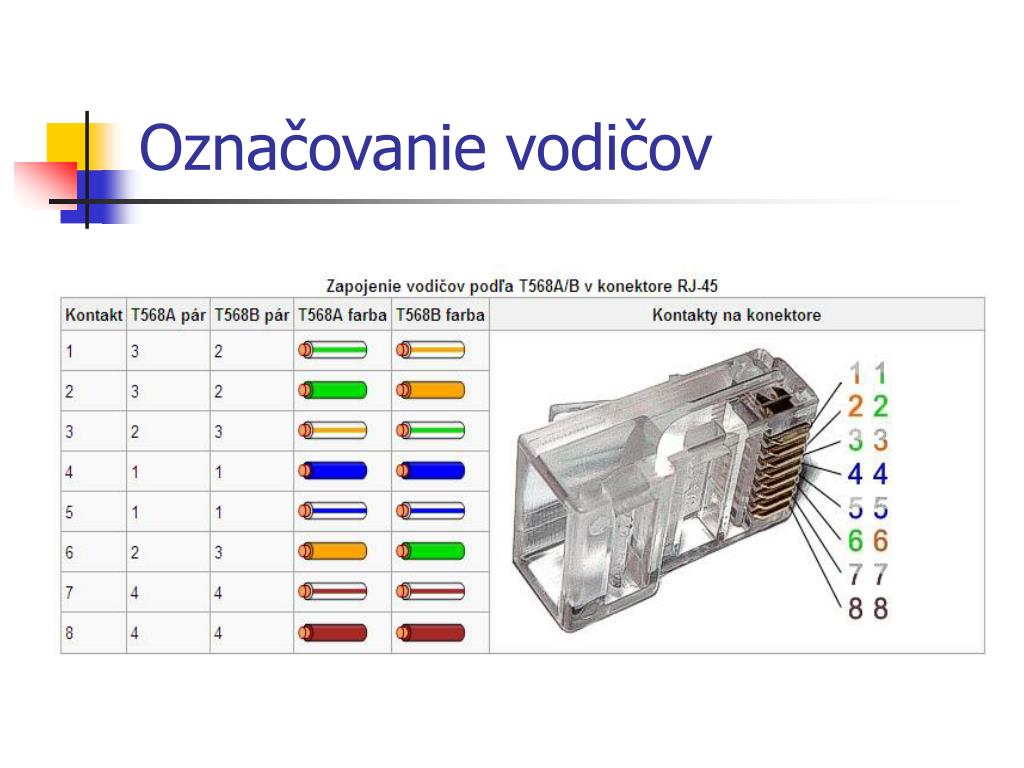

  15. Označovanie vodičov

  16. Ukončenie kábla • Kábel je ukončený konektorom RJ-45

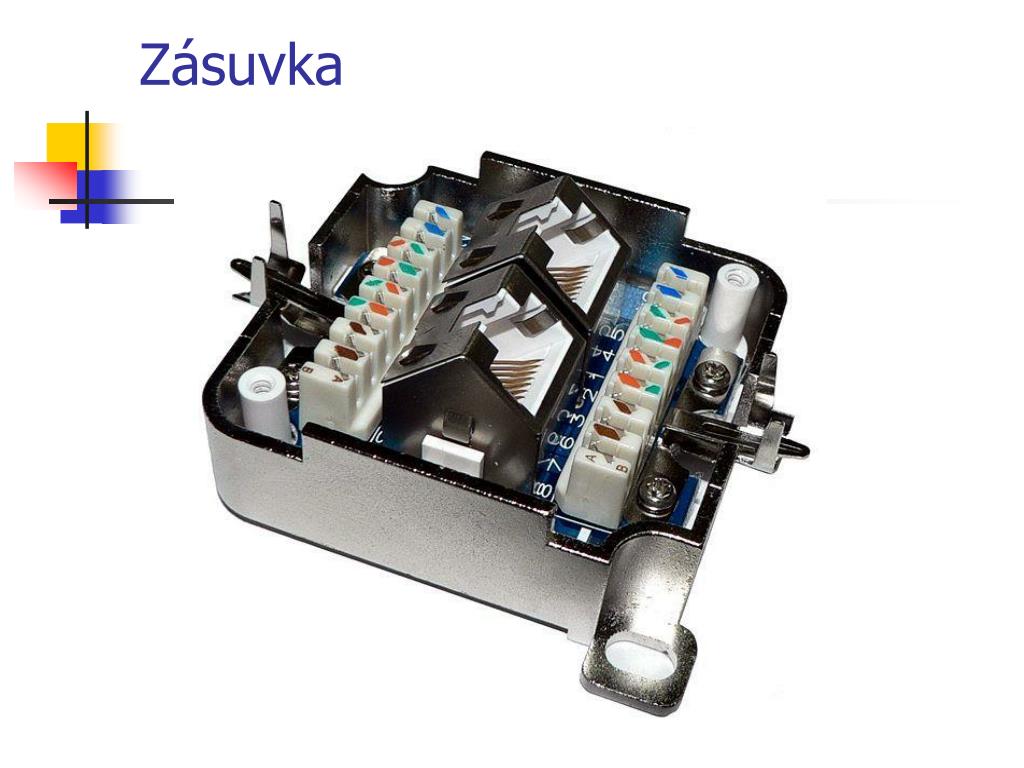

  17. Zásuvka

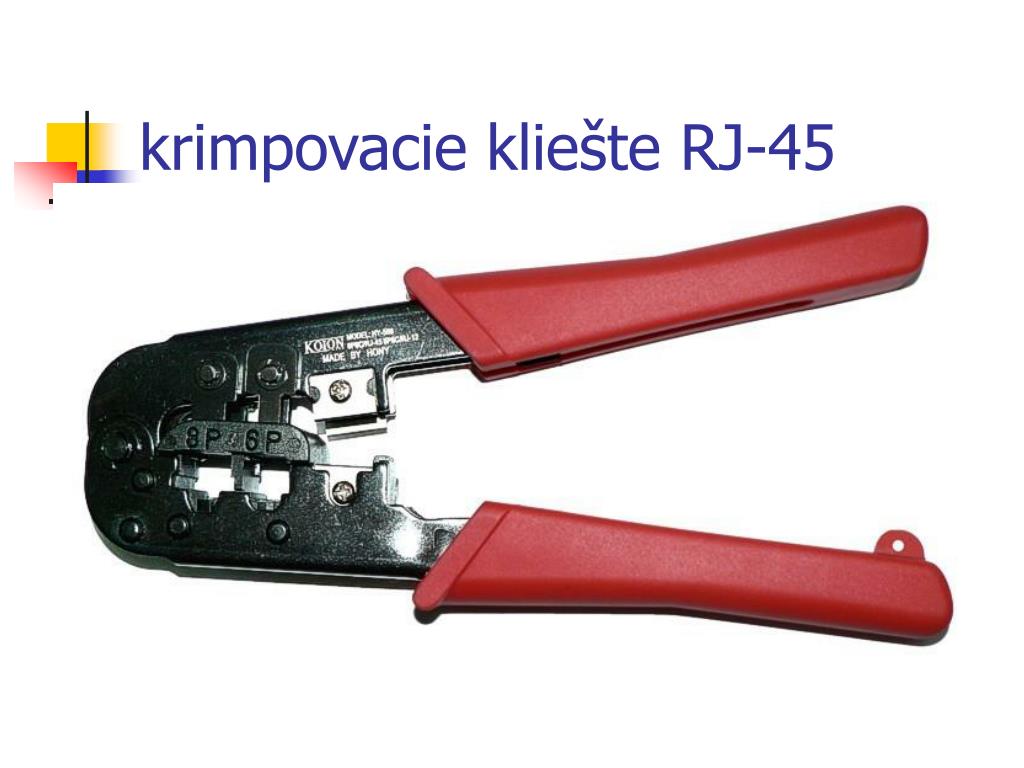

  18. krimpovacie kliešte RJ-45

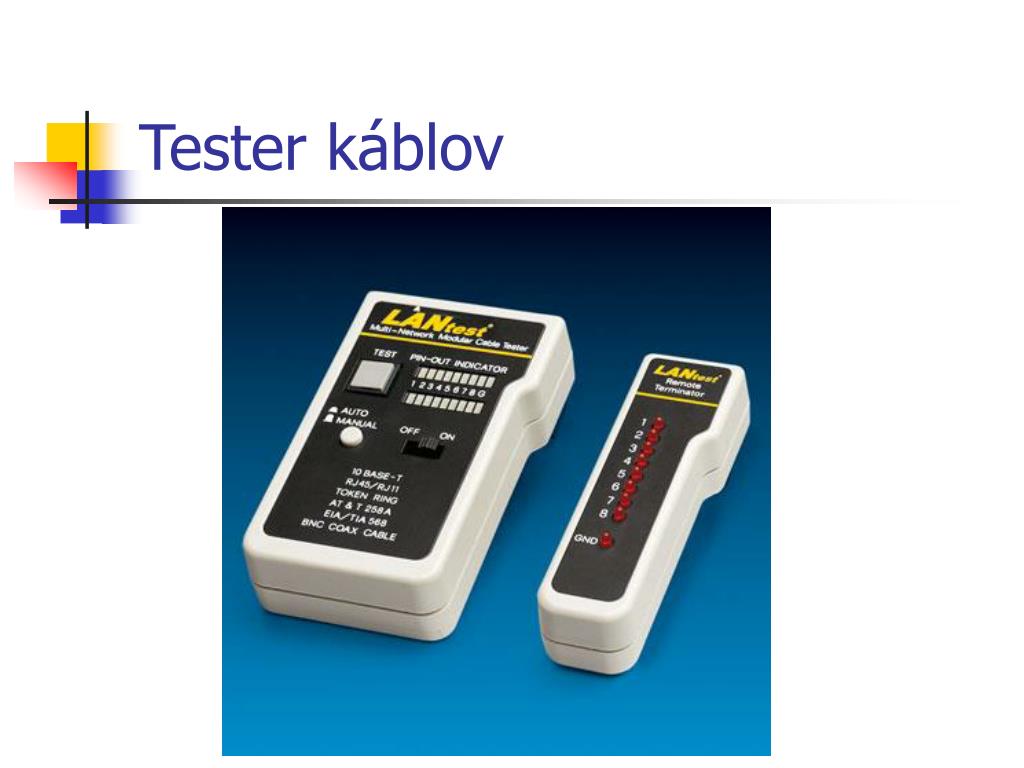

  19. Tester káblov

  20. Profesionálna súprava náradia na inštaláciu sietí
