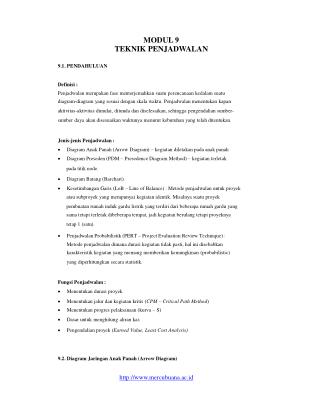

  1. MODUL 9 TEKNIK PENJADWALAN 9.1. PENDAHULUAN Definisi : Penjadwalan merupakan fase menterjemahkan suatu perencanaan kedalam suatu diagram-diagram yang sesuai dengan skala waktu. Penjadwalan menentukan kapan aktivitas-aktivitas dimulai, ditunda dan diselesaikan, sehingga pengendalian sumber- sumber daya akan disesuaikan waktunya menurut kebutuhan yang telah ditentukan. Jenis-jenis Penjadwalan :  Diagram Anak Panah (Arrow Diagram) – kegiatan diletakan pada anak panah  Diagram Preseden (PDM – Presedence Diagram Method) – kegiatan terletak pada titik node.  Diagram Batang (Barchart).  Kesetimbangan Garis (LoB – Line of Balance) : Metode penjadwalan untuk proyek atau subproyek yang mempunyai kegiatan identik. Misalnya suatu proyek pembuatan rumah induk gardu listrik yang terdiri dari beberapa rumah gardu yang sama tetapi terletak dibeberapa tempat, jadi kegiatan berulang tetapi proyeknya tetap 1 (satu).  Penjadwalan Probabilistik (PERT – Project Evaluation Review Technique) : Metode penjadwalan dimana durasi kegiatan tidak pasti, hal ini disebabkan karakteristik kegiatan yang memang memberikan kemungkinan (probabilistic) yang diperhitungkan secara statistik. Fungsi Penjadwalan :  Menentukan durasi proyek  Menentukan jalur dan kegiatan kritis (CPM – Critical Path Method)  Menentukan progres pelaksanaan (kurva – S)  Dasar untuk menghitung aliran kas  Pengendalian proyek (Earned Value, Least Cost Analysis) 9.2. Diagram Jaringan Anak Panah (Arrow Diagram) http://www.mercubuana.ac.id

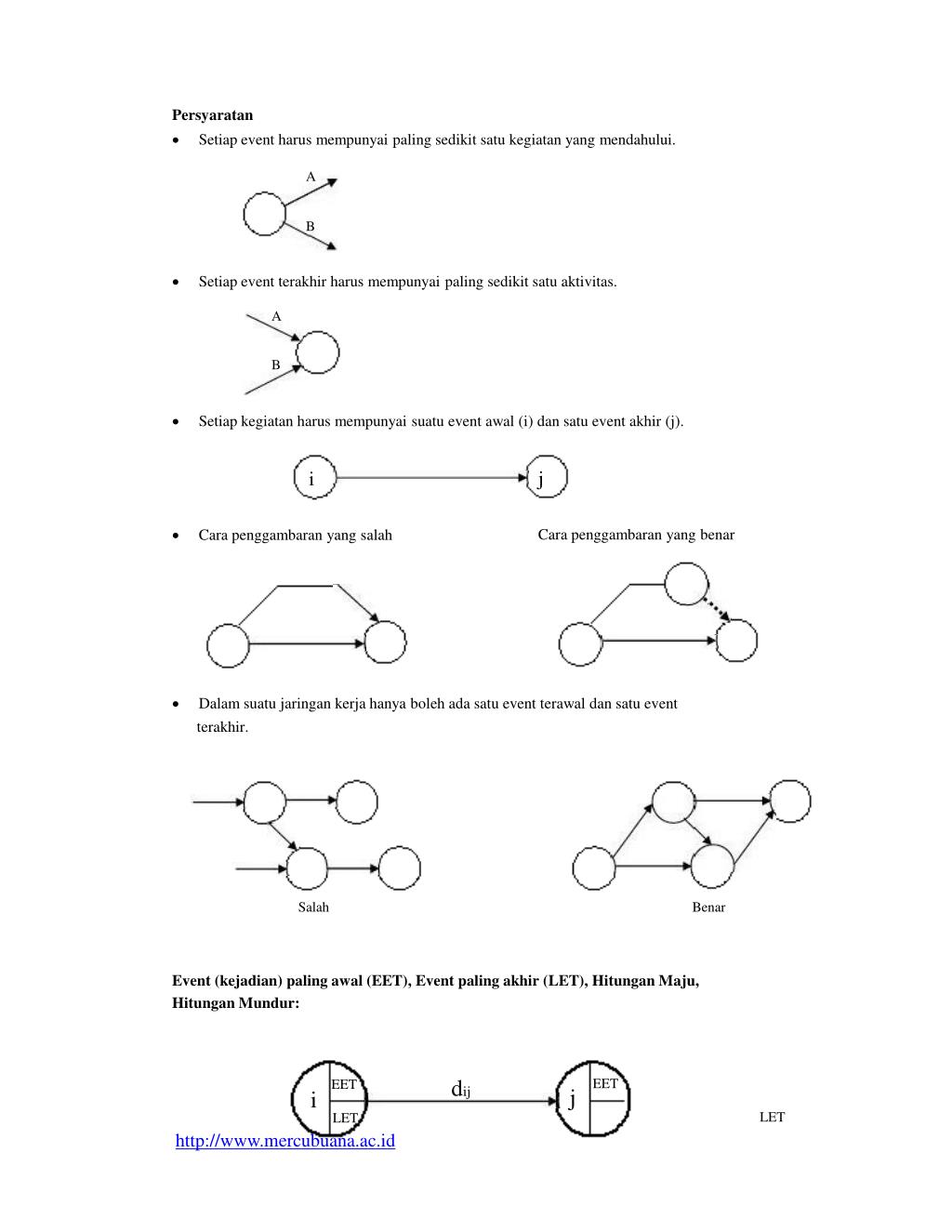

  2. Persyaratan  Setiap event harus mempunyai paling sedikit satu kegiatan yang mendahului. A B  Setiap event terakhir harus mempunyai paling sedikit satu aktivitas. A B  Setiap kegiatan harus mempunyai suatu event awal (i) dan satu event akhir (j). j Cara penggambaran yang benar i  Cara penggambaran yang salah  Dalam suatu jaringan kerja hanya boleh ada satu event terawal dan satu event terakhir. Salah Benar Event (kejadian) paling awal (EET), Event paling akhir (LET), Hitungan Maju, Hitungan Mundur: EET EET dij j i LET LET http://www.mercubuana.ac.id

  3. 15 6 Kegiatan E selesai paling cepat : EET8 = (EET4 + d48) = 10 + 5 = 15 Kegiatan F selesai paling cepat : EET8 = (EET2 + d28) = 8 + 6 = 14 maks Kegiatan G selesai paling cepat : EET8 = (EET6 + d68) = 15 + 6 = 21 Jadi EET(8) yang diambil = 21 terbesar dari ketiga harga EET diatas.  Perhitungan Mundur untuk Latest Event (LET) : LET i = (LET j – d ij) minimum Dimana LET i LET j d ij : : Latest Event Time dari event i. : LET dari event j. : Durasi untuk melaksanakan kegiatan antara event i dan event j 1. Untuk mencari waktu paling lama yang mungkin untuk menyelesaikan suatu kegiatan dipergunakan perhitungan mundur. 2. Menghitung mundur berarti LET j pada node j, yang merupakan waktu selesainya kegiatan Y yang paling lama, dikurangi durasi kegiatan Y akan menjadi LET i, yang merupakan waktu paling terlambat untuk memulai kegiatan Y dan sekaligus merupakan waktu selesai paling lambat bagi kegiatan yang mendahului kegiatan Y. 3. LET i suatu kegiatan selalu diambil yang terkecil. 4. Event yang paling lama dihitung dari event terakhir ke event awal. 5. Untuk event awal dan event akhir, maka EET = LET. Contoh : 9 10 4 http://www.mercubuana.ac.id E B 4 6 3 8 2 ? F

  4. 3 http://www.mercubuana.ac.id
