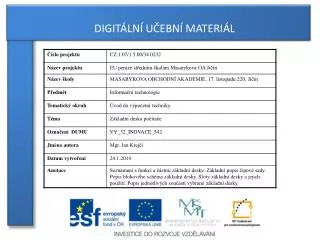

DIGITÁLNÍ UČEBNÍ MATERIÁL

DIGITÁLNÍ UČEBNÍ MATERIÁL. Základní deska počítače. Základní deska anglicky mainboard , motherboard základní hardware počítače propojuje jednotlivé součásti počítače do jednoho celku poskytuje napájení jednotlivým součástem

raoul
Download Presentation

DIGITÁLNÍ UČEBNÍ MATERIÁL

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. DIGITÁLNÍ UČEBNÍ MATERIÁL

  2. Základní deska počítače

  3. Základní deska • anglicky mainboard, motherboard • základní hardware počítače • propojuje jednotlivé součásti počítače do jednoho celku • poskytuje napájení jednotlivým součástem • v dnešní době obsahuje integrované součásti, které se dříve musely připojovat zvlášť (zvuková karta, síťová karta, grafické karta,…) Základní deska

  4. umožňuje zapojení procesoru a pamětí • další komponenty (grafická karta, pevný disk, optická mechanika,…) se zapojují pomocí rozšiřujících slotů nebo kabelů • obsahuje energeticky nezávislou paměť ROM, ve které je uložen bios • obsahuje čipovou sadu (chipset) Základní deska

  5. Chipset • jeden nebo více integrovaných obvodů • u většiny PC je rozdělen na northbridge (severní můstek) a southbridge (jižní můstek) • někteří výrobci implementují northbridgea southbridge do jednoho čipu • stará se o komunikaci mezi procesorem, sběrnicemi, sloty, řadiči a dalšími komponenty na základní desce • největší výrobci: NVIDIA, AMD, intel Základní deska

  6. Základní deska Blokové schéma základní desky [1]

  7. Rozšiřující sloty • umožňují připojit k počítači další zařízení • liší se uspořádáním kontaktů a přenosovou rychlostí • dříve používané: ISA, EISA, VESA • PCI slot: dříve používaný pro všechny rozšiřující karty • AGP: slot pro grafické karty, dnes nahrazen PCI express • PCI express: univerzální slot Základní deska

  8. PCI express • slouží jako univerzální slot pro připojení většiny přídavných karet (grafických, zvukových, síťových) • podle propustnosti se dělí na typy: x1, x4, x8, x16 • neustále ve vývoji – různé verze (1.0, 2.0, 3.0) • dnes nejpoužívanější ver. 2.0 Základní deska

  9. PCI Express, propustnost ver. 2.0 x1 – 1 GB/s x4 – 4 GB/s x8 – 8 GB/s x16 – 16 GB/s Základní deska [2]

  10. Rozdělení základních desek • Existuje několik typů zákl. desek. Liší se rozměrya uspořádáním. • ATX – nejrozšířenější, vytvořen firmou Intel, r. 1995 • microATX – zmenšená verze, o 25% kratší • miniATX – 15 x 15 cm • BTX – měl nahradit ATX, lepší chlazení a napájení, vytvořen firmou intel, příliš se neujal Základní deska

  11. Základní deska [3]

  12. Použité obrázky [1] Dostupný pod CreativeCommons, Autor: Moxfyre, online, cit. 24.1.2014 http://upload.wikimedia.org/wikipedia/commons/b/bd/Motherboard_diagram.svg [2] Dostupný pod CreativeCommons, Autor: Jona, online, cit. 24.1.2014 http://upload.wikimedia.org/wikipedia/commons/f/fc/PCIExpress.jpg [3] Dostupný pod CreativeCommons, Autor: Moxfyre, online, cit. 24.1.2014 http://upload.wikimedia.org/wikipedia/commons/9/9d/Acer_E360_Socket_939_motherboard_by_Foxconn.svg Základní deska

  13. Použité zdroje 1) http://en.wikipedia.org/wiki/Motherboard 2) http://cs.wikipedia.org/wiki/Z%C3%A1kladn%C3%AD_deska Základní deska
