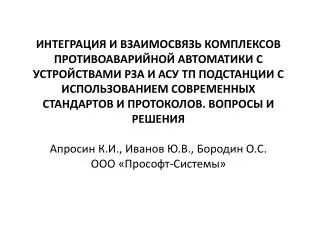

ИНТЕГРАЦИЯ И ВЗАИМОСВЯЗЬ КОМПЛЕКСОВ ПРОТИВОАВАРИЙНОЙ АВТОМАТИКИ С УСТРОЙСТВАМИ РЗА И АСУ ТП ПОДСТАНЦИИ С ИСПОЛЬЗОВАНИЕМ СОВРЕМЕННЫХ СТАНДАРТОВ И ПРОТОКОЛОВ. ВОПРОСЫ И РЕШЕНИЯАпросин К.И., Иванов Ю.В., Бородин О.С.ООО «Прософт-Системы»


61850
Соответствие устройства РЗА стандарту 61850

  • Прием данных по протоколам GOOSE и MMS.

  • Прием данных замеров в протоколе Sampled values (SV).

  • Выдача данных по протоколам GOOSE и MMS.

  • Поддержка SIM модели.


Вопросы реализации схемы измерений по протоколу SV

  • Как использовать существующие трансформаторы тока и напряжения?

  • Нужны ли потоки SV 19200 кГц в схеме присоединения системообразующей сети?

  • Сколько потоков должно уметь принимать устройство защиты, устройство измерения, устройство учета?

  • Насколько подходит для условий Российской ЭЭС спецификация 61850-9-2 LE

  • Как реализовать дифференциальную защиту шин






Число выдаваемых потоков присоединениеSV при использовании существующих измерительных трансформаторов для схемы два выключателя на присоединение

Один источник SV на присоединение:

Поток для учета 19200 кГц (или 4000кГц), 9 значений в пакете

Поток для РЗА 4000кГц, 9 (или 12) значений в пакете

Отдельный источник SV на каждый измерительный трансформатор

3 потока для учета 19200 кГц (или 4000кГц), 3 значения в пакете

3 потока для РЗА 4000кГц, 3 значения в пакете

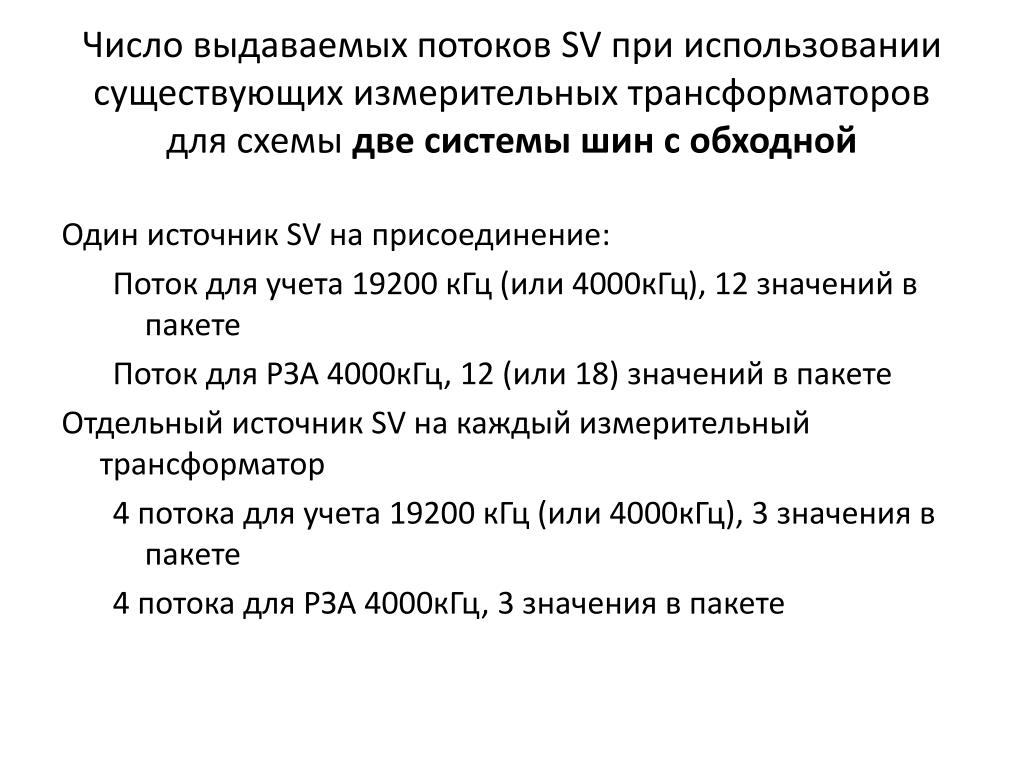

Число выдаваемых потоков присоединениеSV при использовании существующих измерительных трансформаторов для схемы две системы шин с обходной

Один источник SV на присоединение:

Поток для учета 19200 кГц (или 4000кГц), 12 значений в пакете

Поток для РЗА 4000кГц, 12 (или 18) значений в пакете

Отдельный источник SV на каждый измерительный трансформатор

4 потока для учета 19200 кГц (или 4000кГц), 3 значения в пакете

4 потока для РЗА 4000кГц, 3 значения в пакете


618501

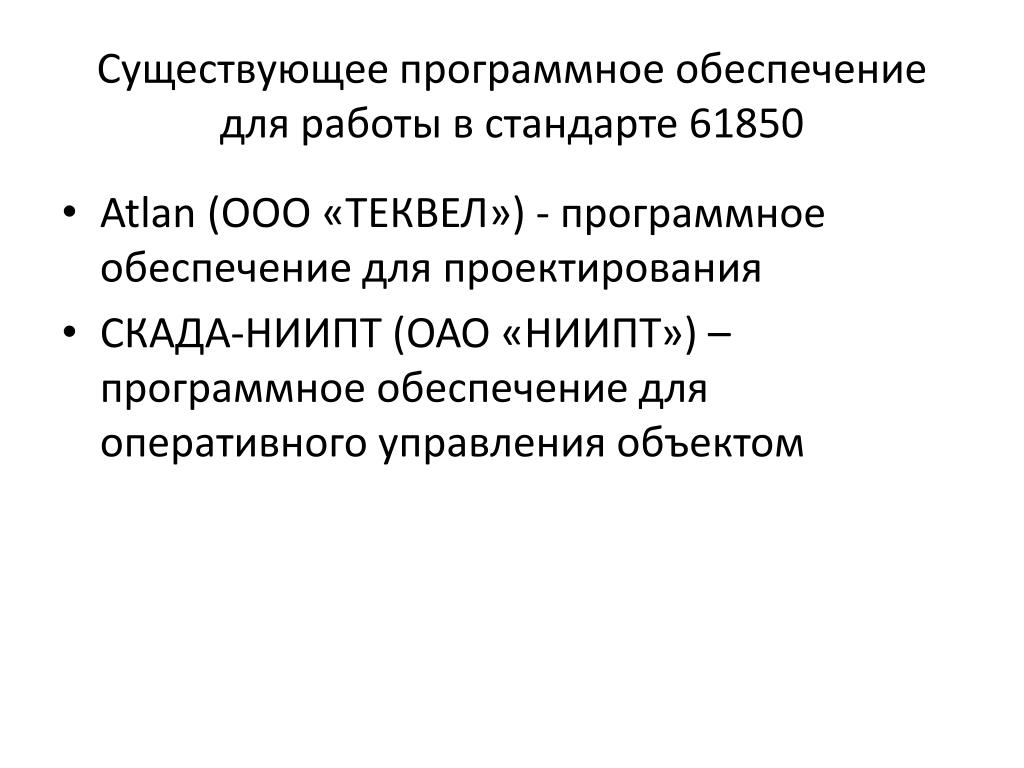

Существующее программное обеспечение для работы в стандарте 61850

  • Atlan (ООО «ТЕКВЕЛ») - программное обеспечение для проектирования

  • СКАДА-НИИПТ (ОАО «НИИПТ») – программное обеспечение для оперативного управления объектом


Goose sv

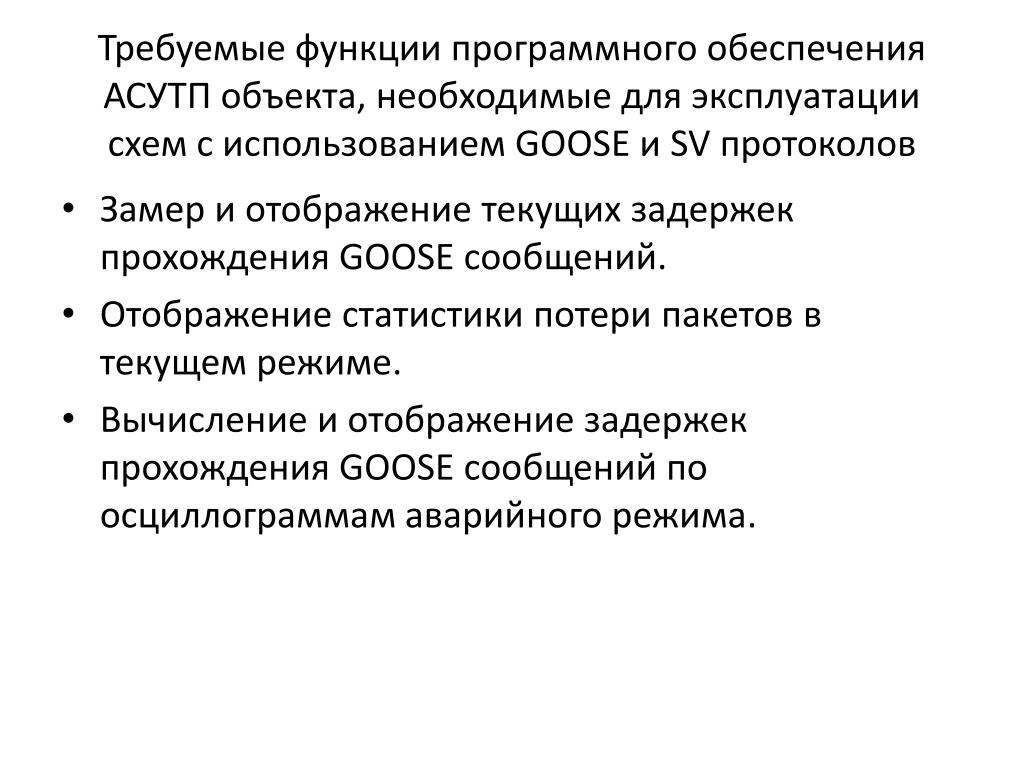

Требуемые функции программного обеспечения АСУТП объекта, необходимые для эксплуатации схем с использованием GOOSE и SV протоколов

  • Замер и отображение текущих задержек прохождения GOOSE сообщений.

  • Отображение статистики потери пакетов в текущем режиме.

  • Вычисление и отображение задержек прохождения GOOSE сообщений по осциллограммам аварийного режима.


Goose
Отображение текущих задержек прохождения GOOSE сообщений


Entso e 61850
Заявление ENTSO-E относительно МЭК 61850 *

ENTSO-E видит следующие препятствия использованию стандарта 61850

  • функциональная несовместимость устройств различных производителей

  • Сложность проектирования и наладки

  • Сложность в эксплуатации

  • обеспечение функциональной совместимости устройств с течением времени.

    В части предложений организация ENTSO-E выдвигает следующее:

  • Ужесточить требования стандартизации

  • Стандартизовать взаимодействие программного обеспечения производителей устройств и программного обеспечения проектирования цифровых подстанций

*Русский перевод доступен:

http://мэк61850.рф/2012/05/11/заявление-entso-e-относительно-мэк-61850/
