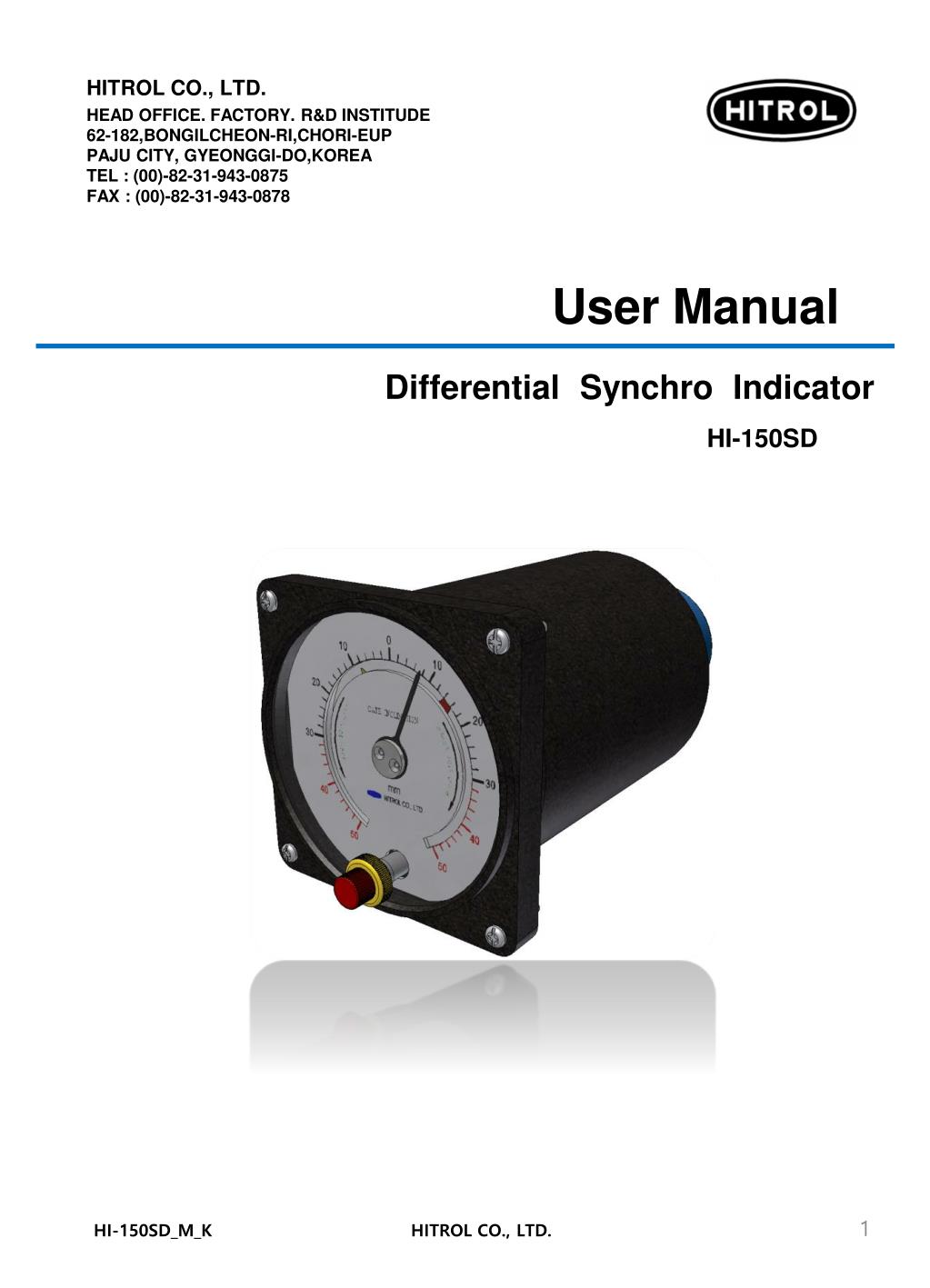

  1. HITROL CO., LTD. HEAD OFFICE. FACTORY. R&D INSTITUDE 62-182,BONGILCHEON-RI,CHORI-EUP PAJU CITY, GYEONGGI-DO,KOREA TEL : (00)-82-31-943-0875 FAX : (00)-82-31-943-0878 User Manual Differential Synchro Indicator HI-150SD HI-150SD_M_KHITROL CO., LTD.

  2. 목 차 • 1. 제품 개요 및 적용 • 2. 기술 사양 • 3. 결선 방법 • 3-1 출력 스위치 결선 • 3-2 Synchro meter 결선 • 4. 조정 방법 • 4-1 Zero Calibration • 4-2 운전 방법 • 5. 제품의 점검 • 6. 제품 외형도 • 7. 품질 보증 및 연락처 • 7-1 품질 보증 및 서비스 • 7-2 본사.공장.연구소 연락처 HI-150SD_M_KHITROL CO., LTD.

  3. 1. 제품 개요 및 적용 HI-150SD은 Differential Synchro indicator로서 두대의 GATE HOIST DRUM의 회전차가 HI-150SD입력축에 전달되어 수문의 변위나 HOIST의 변위를 지시하고, 상한, 하한 경보를 설정하여 수문의 변위를 제어할 수 있다. 2. 기술 사양 3. 결선 방법 3-1 출력 스위치 결선 HI-150SD_M_KHITROL CO., LTD.

  4. 3-2 SYNCRO METER 결선 4. 조정 방법 4-1 Zero Calibration 본 제품은 설치 시 Zero Calibration 이 필요하다. 1) 수문이 완전히 닫힌 상태(Zero위치)에서 3.2항과 같이 결선한 후 전원을 인가 시 변위계는 (HI-150SD) 는 현재 상태의 입력신호에 대한 변위를 지시한다. 2) 이때 연결되어진 지시계가 0으로 지시하는지 확인한다. 3) 지시치가 맞지 않는다면 아래 그림과 같은 순서로 Zero Calibration을 한다. 축 ㄱ. 뒷쪽에 M5 너트를 제거하고 원형커버를 뒤쪽 방향으로 밀면서 연다 ㄴ. 변위계의 축을 고정한 M3볼트를 해체한다 HI-150SD_M_KHITROL CO., LTD.

  5. ㄷ. 해체되어진 축을 돌려 검은색 바늘이 “0”으로 갈 수 있도록 조절하면 Zero Calibration이 완료된다 ㄹ. Zero Calibration 완료되면 다시 역순으로 조립한다. 4-2 운전 방법 빨간색(S/W3) 노란색(S/W2) 노란색(S/W2)다이얼과 빨간색(S/W3) 다이얼을 돌려 변위차에 대한 경보 설정을 할 수 있다. HI-150SD_M_KHITROL CO., LTD.

  6. 5. 제품의 점검 HI-150SD의 주요 점검 파트는 Micro S/W다. 노란색과(S/W2)과 빨간색(S/W3) 바늘이 검은색 바늘과 일치 했을때 경보가 울리도록 캠의 각도가 설정되어 있다. 1) 제품의 커버를 제거한다. 2) 테스터기를 경보 설정을 한다. 3) 제품의 S/W1, S/W2, S/W3의 N.O와 COM 을 각각 연결한다. 검은색, 노란색, 빨간색 바늘 4) 검은색 바늘이 0에 위치 해 있을 때 S/W1의 부저가 울리는지 확인한다. 5) 노란색 바늘이 0에위치 해 있을 때 S/W2의 부저가 울리는지 확인한다. 6) 빨간색 바늘이 0에 위치 해 있을 때 S/W3의 부저가 울리는지 확인한다. 7) 테스터기를 저항으로 체크 할 경우 A접점은 0Ω, B접점은 무한대를 가리키면 정상이다. 캠 7) S/W의 부저가 울리지 않는다면 각 S/W에 해당하는 캠의각도를 조절하여 부저가 울리도록 한다. HI-150SD_M_KHITROL CO., LTD.

  7. 6. 제품외형도 7. 품질 보증 및 연락처 7-1 품질 보증 및 서비스 본제품의 품질보증기간은 1년이며, 정상적인 사용 상태에서 발생한 고장의 경우 무상 서비스를 받을 수 있습니다. 제품의 고장이 아닌 경우 서비스를 요청하면 보증기간에 관계없이 요금이 발생될 수 있습니다. A/S 신청은 홈페이지 또는 본사를 통해 신청 할 수 있습니다. 7-2 본사 ․ 공장 ․ 연구소 연락처 주소 : 경기도 파주시 조리면 봉일천리 62-182 (주)하이트롤 TEL : 031-943-0875~6 (본사 및 A/S) FAX : 031-943-0878/5600 (본사 및 A/S) HI-150SD_M_KHITROL CO., LTD.
