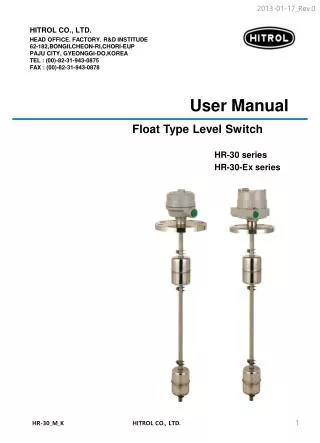

  1. 2013-01-17_Rev.0 HITROL CO., LTD. HEAD OFFICE. FACTORY. R&D INSTITUDE 62-182,BONGILCHEON-RI,CHORI-EUP PAJU CITY, GYEONGGI-DO,KOREA TEL : (00)-82-31-943-0875 FAX : (00)-82-31-943-0878 User Manual Float Type Level Switch HR-30 series HR-30-Ex series HR-30_M_KHITROL CO., LTD.

  2. 2013-01-17_Rev.0 목 차 • 1. 제품개요 • 2. 동작 원리 및 제품 구성 • 3. 기술 사양 • 3-1 일반형 • 3-2 방폭형 • 4. 결선 방법 • 5. 운전 및 사용에 관한 사항 • 6. 유지 및 보수 방법 • 6-1 제품의 점검 • 6-2 분리시 주의 사항 • 7. 운반.조립 및 설치시 주의 사항 • 7-1 설치시 주의 사항 • 7-2 운반 및 해체 시 주의 사항 • 7-3 외부전선 인입방식 주의 사항 • (방폭제품) • 7-4 접지 연결시 주의 사항 8. 안전과 환경에 관한 사항 8-1 사용 중에 대한 주의 사항 8-2 제품 결선시의 주의 사항 8-3 제품의 폐기 9. 제품의 표시 9-1 방폭 인증 표시 9-2 제품 인식 표시 10. 사용자 교육에 관한 사항 11. 품질 보증 및 연락처 11-1 품질 보증 및 서비스 11-2 본사.공장.연구소 연락처 12. 제품외형도 HR-30_M_KHITROL CO., LTD.

  3. 2013-01-17_Rev.0 1. 제품 개요 HR-30 (HR-30-Ex) Series 는 탱크 내부의 수위를 검출하며, 용도에 따른 컨트롤 유니트와 같이 사용을 하여 급수 또는 배수 시에 경보 및 조절의 기능을 수행하는 공정에 사용된다. 레벨을 4포인트 까지 측정 할 수 있다. 이 검출기는 구조가 견고하며, 제품의 신뢰성이 우수하며, 수명이 길다. 검출부에 PVC, PTFE를 사용하여 화학약품에도 사용이 가능한 특징을 가진다. 주로 정수, 공업용수, LPG 탱크, 화학탱크 등의 액체 측정에 사용한다. 2. 동작 원리 및 제품 구성 액체의 LEVEL이 증가하면 FLOAT가 상승한다. FLOAT에 내장된 자석이 가이드 파이프 속 근접 스위치의 일정한 동작지점이 되면 접점이 ON(A접점의 경우) 또는 OFF(B접점의 경우)가 된다. 액체의 LEVEL이 내려가면 접점은 ON은 OFF로 OFF는 ON으로 된다. 이러한 원리를 이용하여 Control Unit와 함께 결선을 하면 액체의 자동 공급, 펌프의 공 회전 방지, 액체의 상.하한 경보, 액체의 자동공급 및 자동 배수 등을 응용하여 사용할 수 있다. (아래 그림은 HR-30-Ex 그림이다.) NAME PLATE HEAD TERMINAL BLOCK 방폭 명판 EARTH O-RING CABLE ENTRY FLANGE SET SCREW GUIDE PIPE REED S/W, RESISTOR FLOAT MAGNET STOPPER HR-30_M_KHITROL CO., LTD.

  4. 2013-01-17_Rev.0 3. 기술 사양 3-1 일반형 3-2 방폭형 HR-30_M_KHITROL CO., LTD.

  5. 2013-01-17_Rev.0 4. 결선 방법 TERMINAL BLOCK EARTH E1.A – HIGH HIGH (A접점) E2.A – HIGH (A접점) E3.A – LOW (A접점) E4.A – LOW LOW (A접점) COM (공통) SPST 접점인 경우 EARTH 4-SPST 접점 E1.A & E1.B – HIGH HIGH E2.A & E2.B / HIGH E3.A & E3.B / LOW E4.A & E4.B / LOW LOW COM (공통) SPDT 접점인 경우 4-SPDT 접점 • 외부, 내부 접지 단자에 결선을 한다. • 결선 시 터미널 러그를 이용하여 결선한다. HR-30_M_KHITROL CO., LTD.

  6. 2013-01-17_Rev.0 5. 운전 및 사용에 관한 사항 1) 결선도에 맞게 결선을 한다. 2) HR-30 -Ex Series는 고객의 주문에 따라 NO (A 접점), NC (B 접점)으로 제작을 한다. 당사 제품의 STD.는 NO (A 접점)으로 한다. A 접점 (OFF) A 접점 (ON) B 접점 (OFF) B 접점 (ON) 6. 유지 및 보수 방법 6-1 제품의 점검 HR-30(Ex) Series의 주요 점검 파트는 센서부의 REED S/W, 저항, FLOAT이다. 주요 부품의 수명은 사용자 환경에 따라 다르며, 주기적인 점검을 통해 최적 상태로 사용할 수 있다. 그러므로 사용자는 1년에 한 번씩 주기적인 점검을 통해 유지 보수 하여야 한다. 점검은 외관의 파손여부를 확인하는 방법과 육안으로 판단할 수 없는 파트는 간단한 test를 통해 점검할 수 있다. (센서부 점검 방법) 1) 테스터기의 SELECTOR SWITCH를 부저에 위치시킨다. 2) 제품의 뚜껑을 열고 테스터기 핀을 단자대 E1~E4 중 하나와 COM단자에 연결한다. 3) FLOAT를 손으로 움직여서 접점 포인트 위치 시 부저가 울리면 정상이다. (A 접점) B 접점의 경우에는 평상시 부저가 울리고, 접점 포인트로 이동하면 부저가 울리지 않는다. 4) 테스터기 저항으로 체크 할 경우 FLOAT를 손으로 움직였을 대 테스터기의 바늘이 0Ω을 가르키면 A 접점은 정상이며, B 접점은 0 Ω에서 무한대를 가르키면 정상이다. 그외에도 점도가 높은 액체에 사용하는 경우주기적으로 센서부를 클리닝 하여야 한다. 유지 보수시에 제품에 전원을 완전히 차단한 상태에서 점검을 해야 한다. HR-30_M_KHITROL CO., LTD.

  7. 2013-01-17_Rev.0 6. 유지 및 보수 방법 (계속) 6-2 분리시 주의 사항 - 탱크 내에 수위 및 측정물의 유무를 확인 후 분리 할것. - 제품이 과열되어 화상이 발생 할 수 있으니 장갑 등을 이용하여 분리. - 폭발성가스 분위기가 존재하는 경우 제품의 COVER를 열지 말것. - COVER 해체 시 SET SCREW(방폭키)를 해체하고 COVER를 열 것 (방폭 제품 경우) - 전원을 차단한 상태에서 해체 작업을 해야 한다. 7. 운반.조립 및 설치 시 주위사항 7-1 설치시 주의사항 - 플랜지 와 플랜지 체결 시에는 동일한 규격 이여야 한다. - 사용자는 볼트, 너트 사이에는 풀림 방지를 위하여 와셔를 체결하여야 한다. - 플랜지와 플랜지 체결시 가스켓을 사용하여야 한다. (가스켓은 내용물의 온도 및 용기의 압력을 고려하여 선정) - 사용자는 관련 제품이 방폭 지역 여부를 판단하여 적합한 제품을 설치 하여야 한다. - 플랜지 체결 및 제품의 COVER를 조립 후에 전원을 인가 한다. 7-2 운반 및 해체 시 주의 사항 - 운반이나 설치시에는 제품에 큰 충격을 가해서는 안 된다. - 제품의 Cover를 열고 닫을 때에는 오링 또는 가스켓 부분에 손상 되지 않도록 주의 해야 한다. 7-3 외부전선 인입방식 주의 사항 (방폭제품) - 사용자는 전선인입구에 케이블 그랜드 접속방식 또는 금속관 전선인입방식을 사용하고 외부전선인입방식으로 연결 할 때는 해당 방폭 기기와 동등 성능 이상의 방폭 인증을 받은 제품을 사용 하여야 한다. - 사용하지 않는 외부전선인입부에 대해서는 해당 방폭 기기와 동등 성능이상 의 안전인증에 합격한 폐쇄용 플러그를 사용한다. 7-4 접지 연결시 주의 사항 - 접지는 외부 접지와 내부 접지가 있다. 외부 접지 연결시에는 접지선의 사이즈가 4㎟ (4mmSQ)가 되어야 한다. - 내부 접지선은 전원선과 동일한 사이즈로 하되, 내부 접지터미널 러그의 사이즈가 3.1㎟ (3.1mmSQ)이여야 하며 전원선이 3.1㎟보다 큰 경우에는 터미널 러그를 뺀 상 태에서 접지선을 연결 하면 된다. 주의 내부 접지 단자에 터미널 러그를 뺀 상태에서 연결 할 시 와셔는 필히 사용 하여야 한다.(풀림방지) HR-30_M_KHITROL CO., LTD.

  8. 2013-01-17_Rev.0 8. 안전과 환경에 관한 사항 8-1 사용 중에 대한 주의 사항 - 제품을 용기를 체결할 시에는 필히 도구 등을 이용하여 최대한 접합이 되도록 체결을 하여야 한다. - 사용 중에는 잠금 장치를 분실해서는 안되며, 필히 체결을 하고 있어야 한다. - 제품에 큰 충격을 가해서는 안 된다. 8-2 제품 결선시의 주의사항 - 전송기는 용도에 맞게 결선을 하여야 한다. - 내부 접지(제품 Head 내부에 접지 단자 있음.) 및 외부 접지에 접지를 필히 결선 하여야 한다. 8-3 제품의 폐기 - 제품 사용이 불가능이 하여 폐기를 할 때에는 제품 용기 내에 있는 단자대와 몸체부 분을 분리하여 폐기하면 된다. 환경에 영향을 미치는 부속품 등은 없으므로 특별히 주의를 할 필요는 없다.(예; 수은 스위치) 9. 제품의 표시 9-1 방폭 인증 표시 방폭 인증 표시는 우측과 같으며 제품에 부착되어 출고된다. (모델 HR-30S(H)-Ex) 9-2 제품 인식 표시 제품 인식 표시는 HEAD 부착된다. 제품관련 문의는 시리얼 번호를 확인 후 본사에 문의 하면 된다. 시리얼 번호는 제품을 구분하는 제조 고유 번호이다. HR-30_M_KHITROL CO., LTD.

  9. 2013-01-17_Rev.0 10. 사용자 교육에 관한 사항 위와 같은 사항을 숙지를 하고, 제품을 사용하는 용기의 유체온도는 일반 타입의 경우에는 최대 80℃까지 사용되어야 한다. 고온용 타입의 경우에는 유체온도는 150 ℃ 를 초과하지 말아야 하며, 해당 용기에 설치 되는 제품의 표면온도는 최대 135℃ (T4등급)를 초과하지 말아야 한다. 또한. HEAD의 주변 온도는 -20~+60 ℃가 넘지 않아야 한다. (센서부의 재질이 PVC로 되어 있는 제품에는 용기의 유체온도가 최대 60℃로 제한한다.) 방폭형 제품은 내압 방폭 제품이므로, 사용 중에 제품의 COVER를 절대로 열지 말아야 한다. 방폭형 제품은 “산업안전보건법” 제 34조 및 같은 법 시행규칙 제 58조의 4에 따라 설계 된 제품이다. 방폭이 아닌 일반 제품을 방폭 지역에 적용을 해서는 안된다. 방폭 제품은 주변 환경 및 용기의 유체가 1종 및 2종 장소에서만 사용을 할 수 있다. 11. 품질 보증 및 연락처 11-1 품질 보증 및 서비스 본제품의 품질 보증 기간은 제품 출하 후 1년입니다. 11-2 본사 ․ 공장 ․ 연구소 연락처 주소 : 경기도 파주시 조리면 봉일천리 62-182 (주)하이트롤 TEL : 031-943-0875~6 (본사 및 A/S) FAX : 031-943-0878/5600 (본사 및 A/S) HR-30_M_KHITROL CO., LTD.

  10. 2013-01-17_Rev.0 12. 제품외형도 12-1 일반형 A : HEAD MATERIAL – AL.C – 122 P.C – 135 L1, L2, L3, L4 : SET POINT L : TOTAL LENGTH HR-30S, HR-30V, HR-30T, HR-30SH, HR-30TH HR-30_M_KHITROL CO., LTD.

  11. 2013-01-17_Rev.0 12. 제품외형도 12-2 방폭형 L1, L2, L3, L4 : SET POINT L : TOTAL LENGTH HR-30S-Ex, HR-30V-Ex, HR-30T-Ex, HR-30SH-Ex, HR-30TH-Ex HR-30_M_KHITROL CO., LTD.
