Demodulation von quadraturamplitudenmodulierten signalen mittels downsampling

  • Demodulation von

  • quadraturamplitudenmodulierten

  • Signalen mittels Downsampling


Quadraturamplitudenmodulation qam veranschaulichung der qam

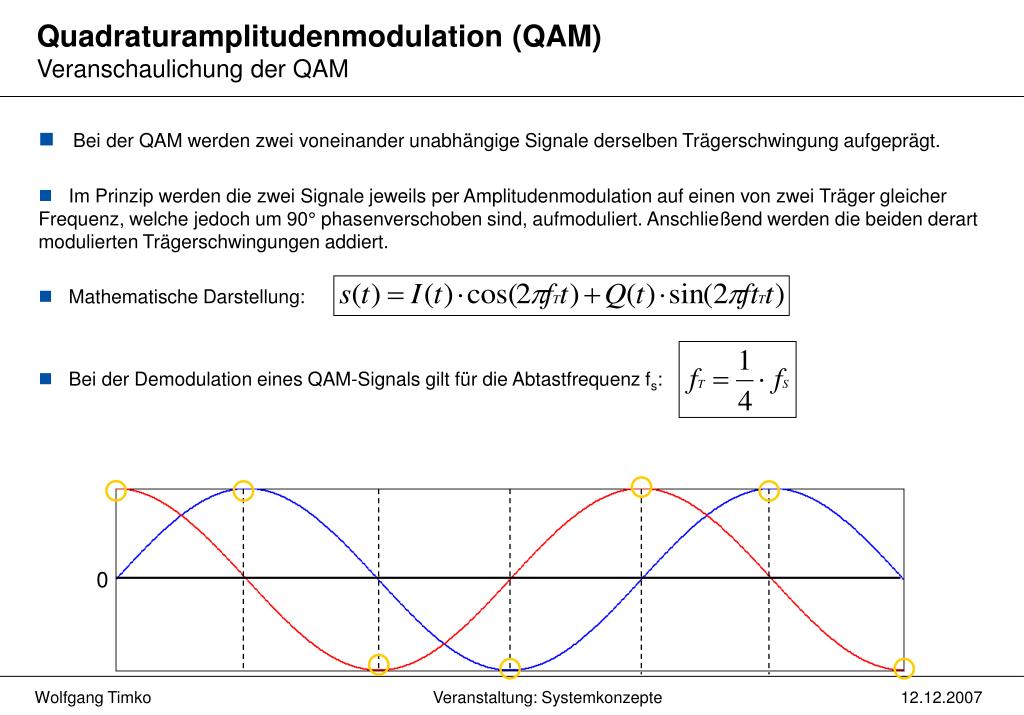

Quadraturamplitudenmodulation (QAM)Veranschaulichung der QAM

  • Bei der QAM werden zwei voneinander unabhängige Signale derselben Trägerschwingung aufgeprägt.

  • Im Prinzip werden die zwei Signale jeweils per Amplitudenmodulation auf einen von zwei Träger gleicher Frequenz, welche jedoch um 90° phasenverschoben sind, aufmoduliert. Anschließend werden die beiden derart modulierten Trägerschwingungen addiert.

  • Mathematische Darstellung:

  • Bei der Demodulation eines QAM-Signals gilt für die Abtastfrequenz fs:

0


Quadraturamplitudenmodulation qam die digitale qam

Quadraturamplitudenmodulation (QAM)Die digitale QAM

  • Bei der digitalen QAM sind die Amplituden der zu modulierenden Signale quantisiert.


Demodulation mittels downsampling

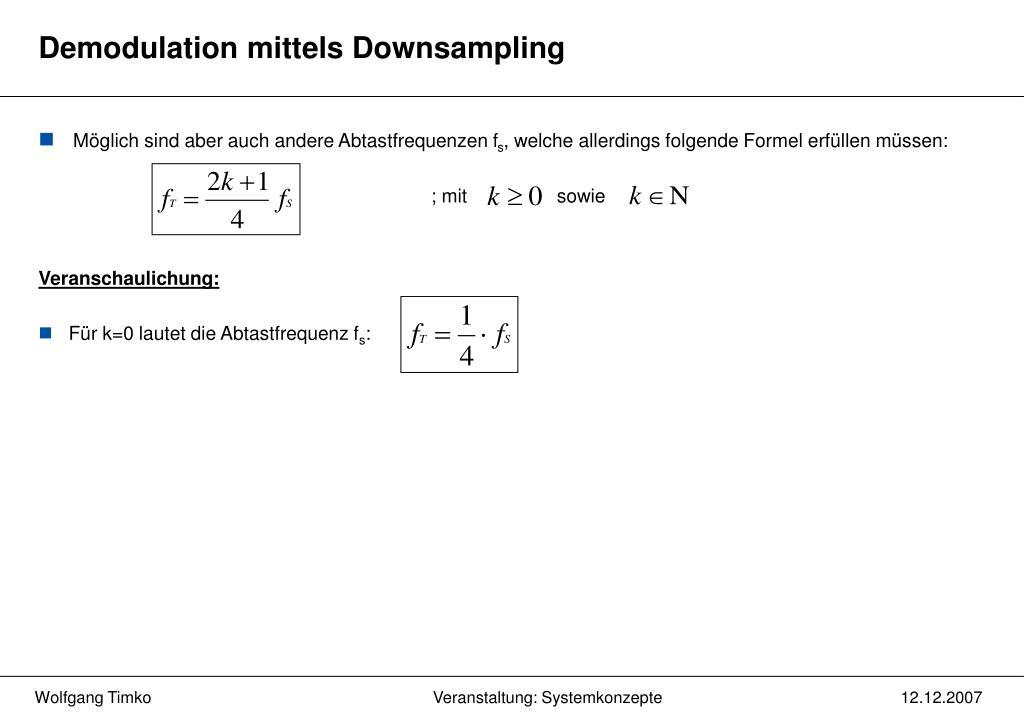

Demodulation mittels Downsampling

  • Möglich sind aber auch andere Abtastfrequenzen fs, welche allerdings folgende Formel erfüllen müssen:

  • ; mit sowie

  • Veranschaulichung:

  • Für k=0 lautet die Abtastfrequenz fs:


Demodulation mittels downsampling1

Demodulation mittels Downsampling

  • Für k=1 lautet die Abtastfrequenz fs:

0

0


Demodulation mittels downsampling2

Demodulation mittels Downsampling

  • Für k=2 lautet die Abtastfrequenz fs:

0

0


Demodulation mittels downsampling3

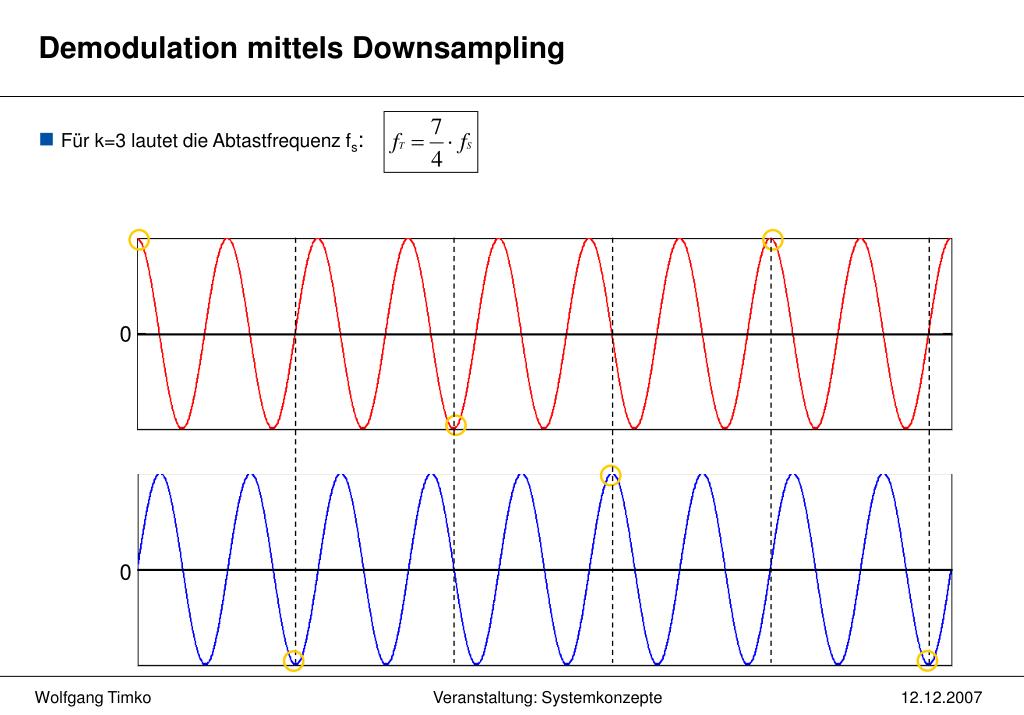

Demodulation mittels Downsampling

  • Für k=3 lautet die Abtastfrequenz fs:

0

0
