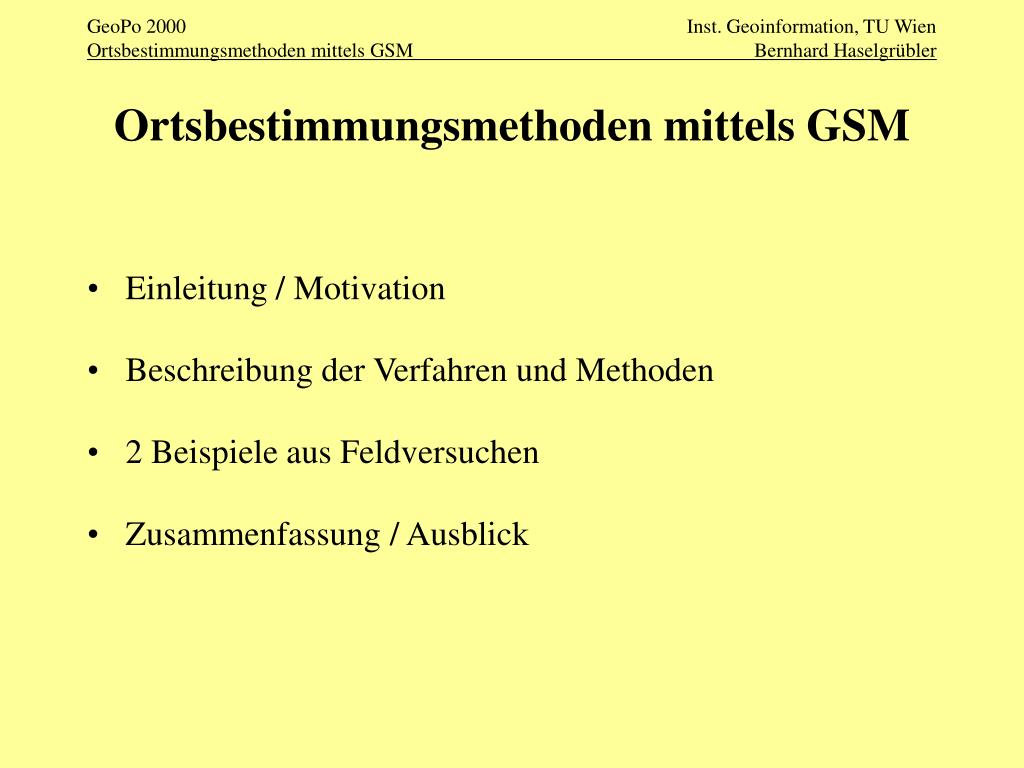

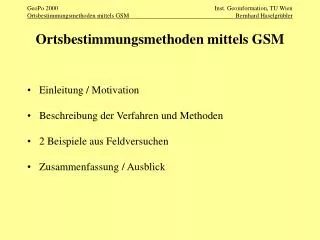

  1. Ortsbestimmungsmethoden mittels GSM • Einleitung / Motivation • Beschreibung der Verfahren und Methoden • 2 Beispiele aus Feldversuchen • Zusammenfassung / Ausblick

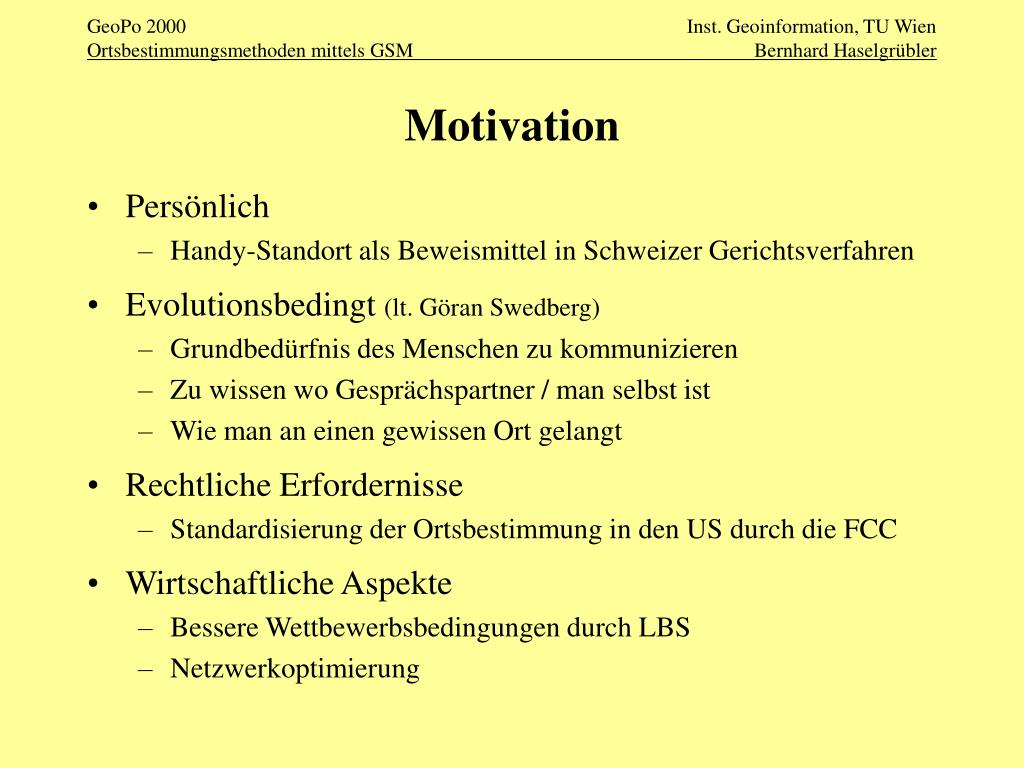

  2. Motivation • Persönlich • Handy-Standort als Beweismittel in Schweizer Gerichtsverfahren • Evolutionsbedingt (lt. Göran Swedberg) • Grundbedürfnis des Menschen zu kommunizieren • Zu wissen wo Gesprächspartner / man selbst ist • Wie man an einen gewissen Ort gelangt • Rechtliche Erfordernisse • Standardisierung der Ortsbestimmung in den US durch die FCC • Wirtschaftliche Aspekte • Bessere Wettbewerbsbedingungen durch LBS • Netzwerkoptimierung

  3. Standardisierung in den US Federal Communications Commission (FCC) • E-911 Anrufe (Emergency Calls) • 125m bei 67% bis 1. Oktober 2001 • Ziel: 50m bei 67% • Phase 1 (Juni 99) • Netzwerk-basierende Verfahren (network-based) • Phase 2 (November 99) • Endgeräte-basierende Verfahren (terminal-based)

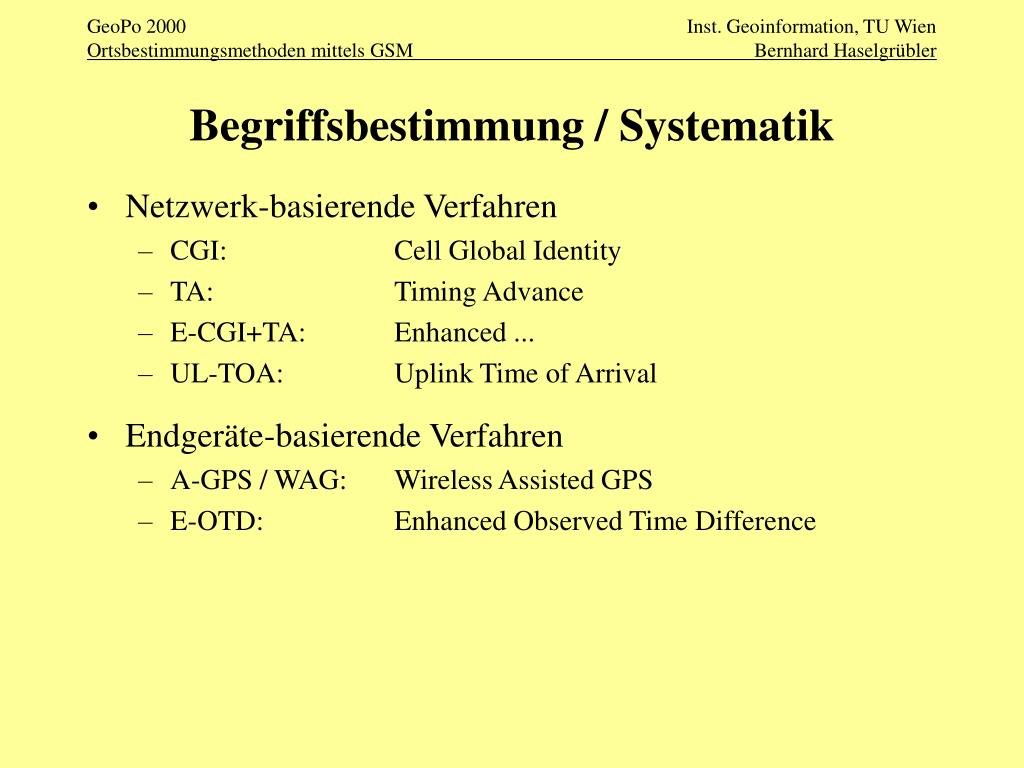

  4. Begriffsbestimmung / Systematik • Netzwerk-basierende Verfahren • CGI: Cell Global Identity • TA: Timing Advance • E-CGI+TA: Enhanced ... • UL-TOA: Uplink Time of Arrival • Endgeräte-basierende Verfahren • A-GPS / WAG: Wireless Assisted GPS • E-OTD: Enhanced Observed Time Difference

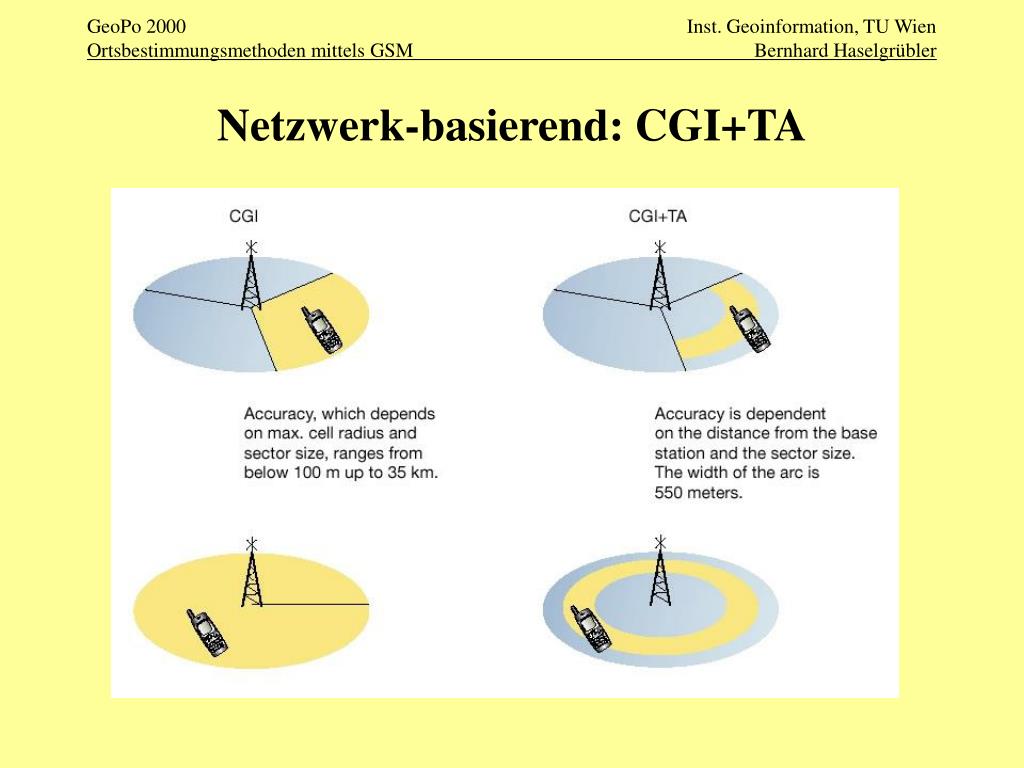

  5. Netzwerk-basierend: CGI+TA

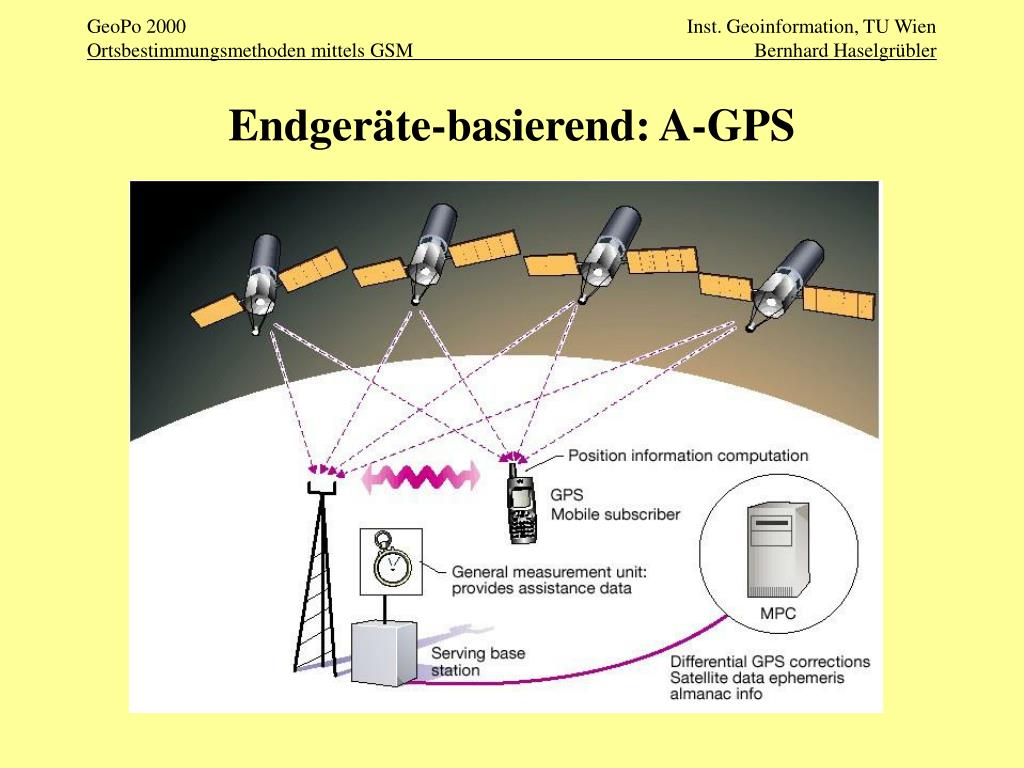

  6. Endgeräte-basierend: A-GPS

  7. Triangulations-Methoden

  8. Genauigkeit / Qualität der Methoden

  9. Bsp. 1: Qualcomm / SnapTrack (A-GPS) • Handy benötigt zusätzlichen Chip: Kosten 5-10$ • Funktioniert in verschiedenen Netzen 2-Weg Pager, Funk-PDA etc. • Antwortzeiten von wenigen Sekunden • Einsatz auch in Gebäuden • Erfolgreicher kommerzieller Feldversuch mit Telefónica Móviles und SignalSoft in Spanien Ende 1999 • NTT DoCoMo in Japan integriert SnapTrack bereits in sein Mobilfunknetz

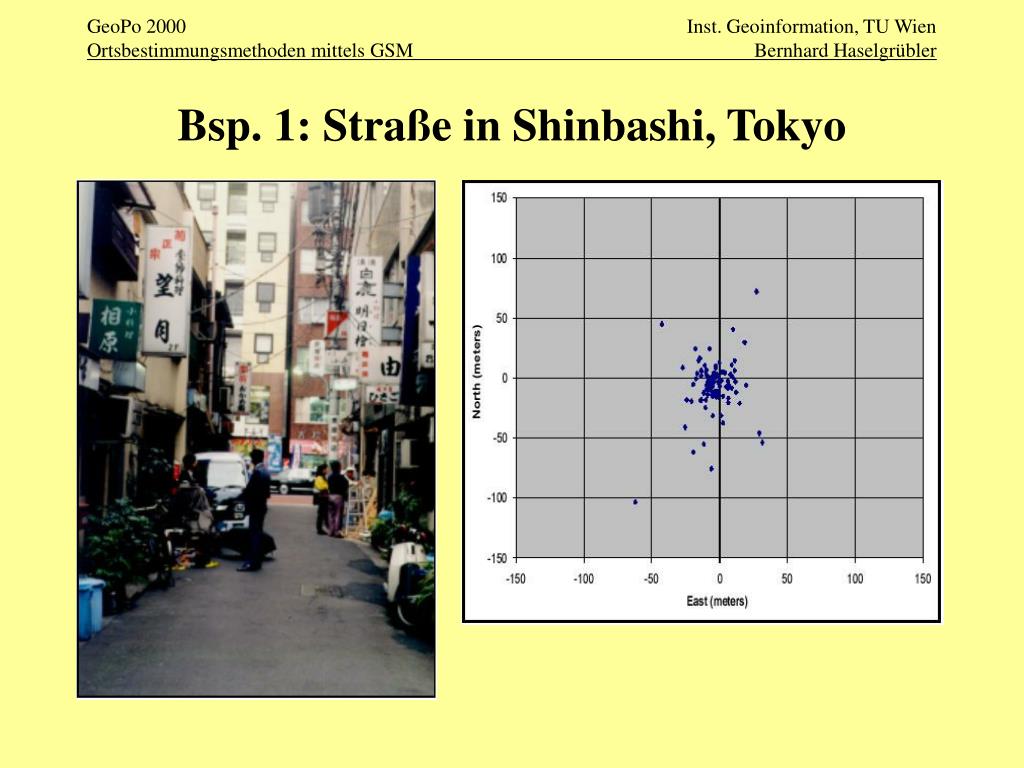

  10. Bsp. 1: Straße in Shinbashi, Tokyo

  11. Bsp. 2: CPS mit CURSOR (E-OTD) • Handy benötigt Software-Upgrade • Zusätzliche GSM-Empfangsantennen notwendig • Anbindung an Call-Center möglich • Einsatz auch in Gebäuden • Erfolgreicher kommerzieller Feldversuch mit Vodafone und Maxon-Handys in Cambridge Sept. 1999

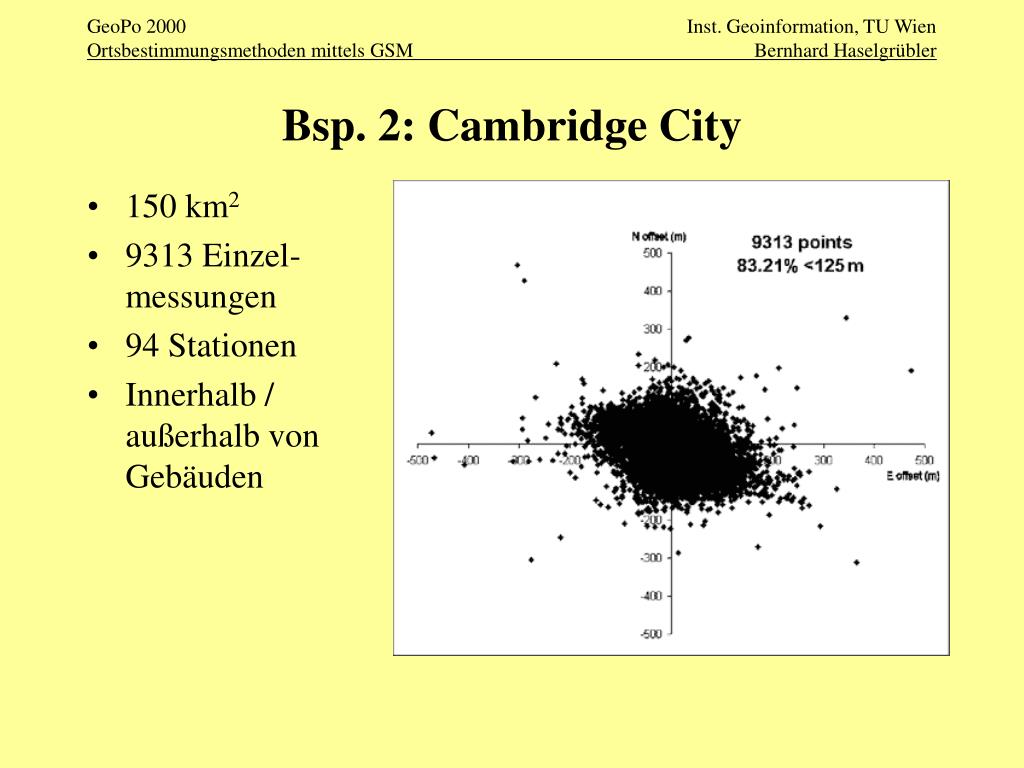

  12. Bsp. 2: Cambridge City • 150 km2 • 9313 Einzel-messungen • 94 Stationen • Innerhalb / außerhalb von Gebäuden

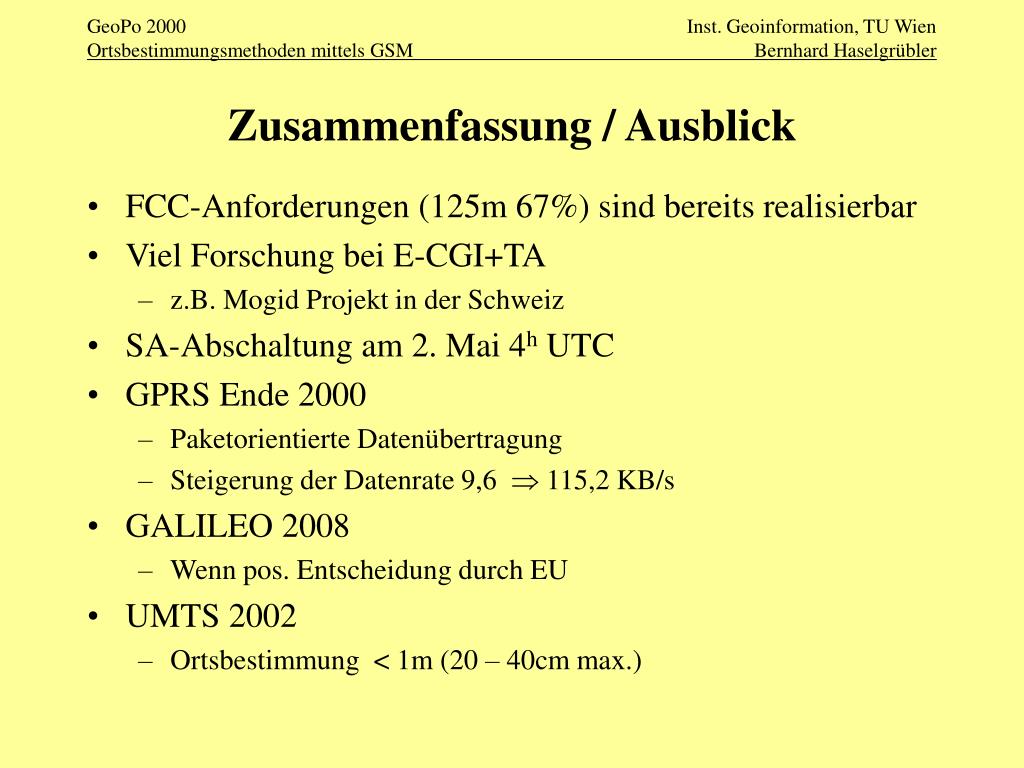

  13. Zusammenfassung / Ausblick • FCC-Anforderungen (125m 67%) sind bereits realisierbar • Viel Forschung bei E-CGI+TA • z.B. Mogid Projekt in der Schweiz • SA-Abschaltung am 2. Mai 4h UTC • GPRS Ende 2000 • Paketorientierte Datenübertragung • Steigerung der Datenrate 9,6  115,2 KB/s • GALILEO 2008 • Wenn pos. Entscheidung durch EU • UMTS 2002 • Ortsbestimmung < 1m (20 – 40cm max.)
