Projecto de fim de curso

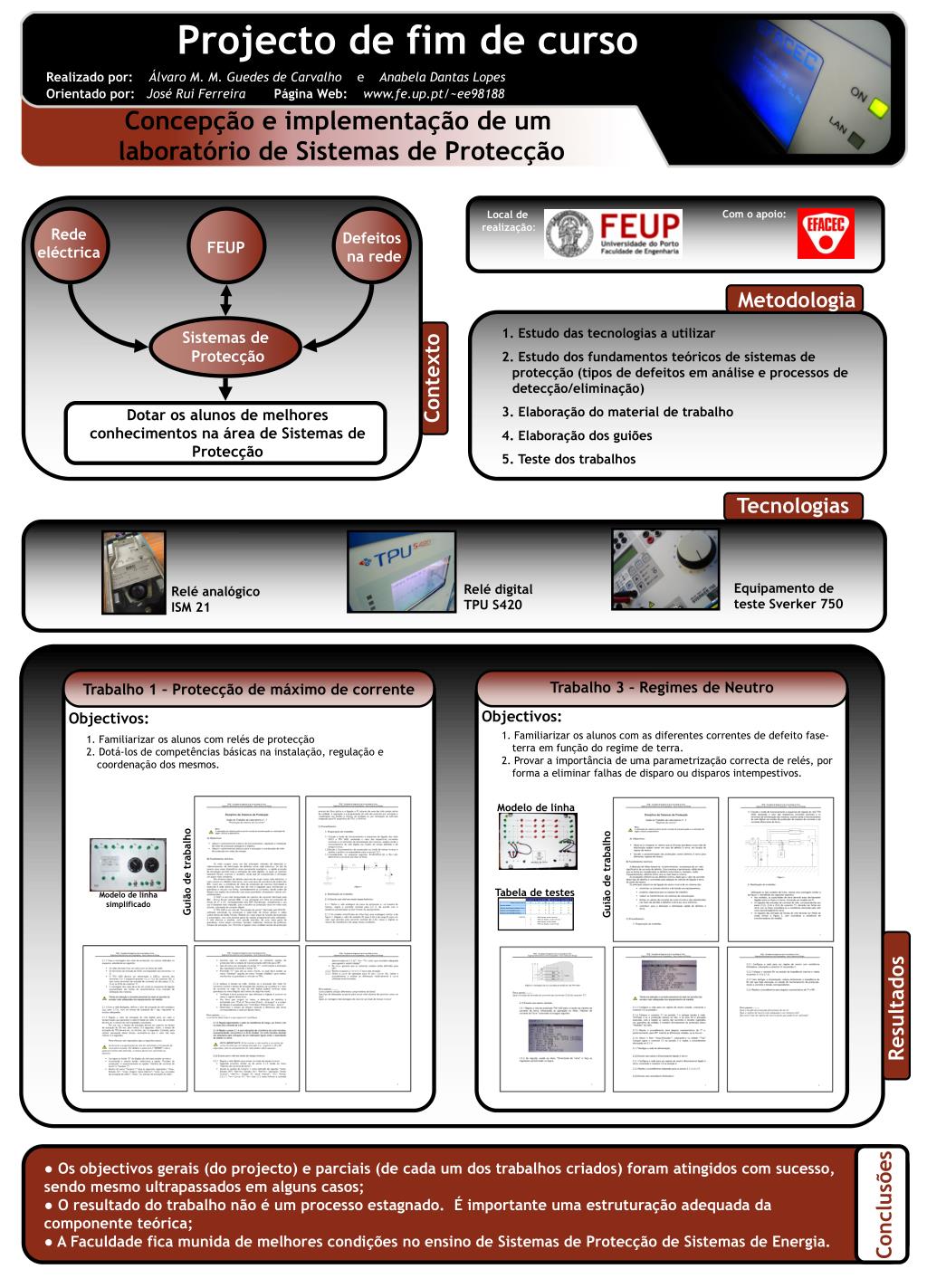

1. Projecto de fim de curso Realizado por: Álvaro M. M. Guedes de Carvalho e Anabela Dantas Lopes Orientado por: José Rui Ferreira Página Web: www.fe.up.pt/~ee98188 Concepção e implementação de um laboratório de Sistemas de Protecção Como apoio: Local de realização: Rede eléctrica Defeitos na rede FEUP Metodologia • 1.Estudo das tecnologias a utilizar • 2. Estudo dos fundamentos teóricos de sistemas de protecção (tipos de defeitos em análise e processos de detecção/eliminação) • 3. Elaboração do material de trabalho • 4. Elaboração dos guiões • 5. Teste dos trabalhos Sistemas de Protecção Contexto Dotar os alunos de melhores conhecimentos na área de Sistemas de Protecção Tecnologias Equipamento de teste Sverker 750 Relé digital TPU S420 Relé analógico ISM 21 Trabalho 3 – Regimes de Neutro Trabalho 1 – Protecção de máximo de corrente Objectivos: Objectivos: 1. Familiarizar os alunos com as diferentes correntes de defeito fase-terra em função do regime de terra. 2. Provar a importância de uma parametrização correcta de relés, por forma a eliminar falhas de disparo ou disparos intempestivos. 1. Familiarizar os alunos com relés de protecção 2. Dotá-los de competências básicas na instalação, regulação e coordenação dos mesmos. Modelo de linha Guião de trabalho Guião de trabalho Tabela de testes Modelo de linha simplificado Resultados ● Os objectivos gerais (do projecto) e parciais (de cada um dos trabalhos criados) foram atingidos com sucesso, sendo mesmo ultrapassados em alguns casos; ● O resultado do trabalho não é um processo estagnado. É importante uma estruturação adequada da componente teórica; ● A Faculdade fica munida de melhores condições no ensino de Sistemas de Protecção de Sistemas de Energia. Conclusões
