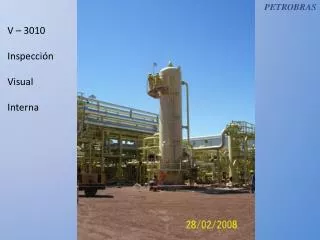

  1. V – 3010InspecciónVisual Interna PETROBRAS

  2. Desarmado de Platos PETROBRAS Luego de finalizados los trabajos de reemplazo de niple, enfriamiento, y Tratamiento Térmico, se procedió al desarmado de tapas pasa hombres a lo largo de los 11 platos de los 12 totales de la Torre, para realizar la inspección en un 100% de la envolvente se desarmaron dos filas diametralmente opuestas, Fila Norte y Sur.

  3. Inspección Domo PETROBRAS Se observo casquete superior y envolvente en buen estado con presencia de una ligera capa de incrustación, el estado del demister era bueno con algo de suciedad. El estado de plato 1 es bueno, sin deformaciones.

  4. Inspección Platos 1 - 10 PETROBRAS La Inspección entre platos 1 y 10 fue realizada en toda el área de la envolvente, no observándose procesos corrosivos de importancia, el estado de los platos era bueno sin signos de deterioro.

  5. Inspección Platos 11 - 12 PETROBRAS La Inspección entre platos 11 y 12 mostró evidencia de corrosión en zonas de Interfase Liquido – Vapor observándose valles de hasta 3,5 mm de profundidad. Otras zonas mostraban corrosión uniforme y extendida de 1 mm de profundidad.

  6. Pits Amolados para Reparar PETROBRAS La zona afectada por corrosión localizada se reparo mediante aporte de metal por soldadura (Enmatecado), las zonas reparadas fueron las que se encontraban con una profundidad entre 1 y 3,5 mm.

  7. Revestimiento PETROBRAS Se revistió con Compuesto Epoxi-Cerámico desde el Plato 11 hacia la parte inferior de la torre, incluyendo la descarga de Amina Rica hasta la Brida de 10” de Salida de Amina Rica. El Trabajo incluyó preparación de la superficie metálica mediante Spong Jet, Limpieza con Acetona, y aplicación del revestimiento con pincel. Luego de 6 horas de curado se procedió a la inspección para constatar la ausencia de poros residuales.

  8. Prueba Hidráulica PETROBRAS Finalizados los trabajos de reparación metalúrgica, por considerarse una reparación mayor se realiza Prueba Hidráulica con parámetros de 1,5 veces la MAPO (123,4 Kg/cm2) durante una hora. La prueba se realizo con Agua DEMI con resultados satisfactorios.
