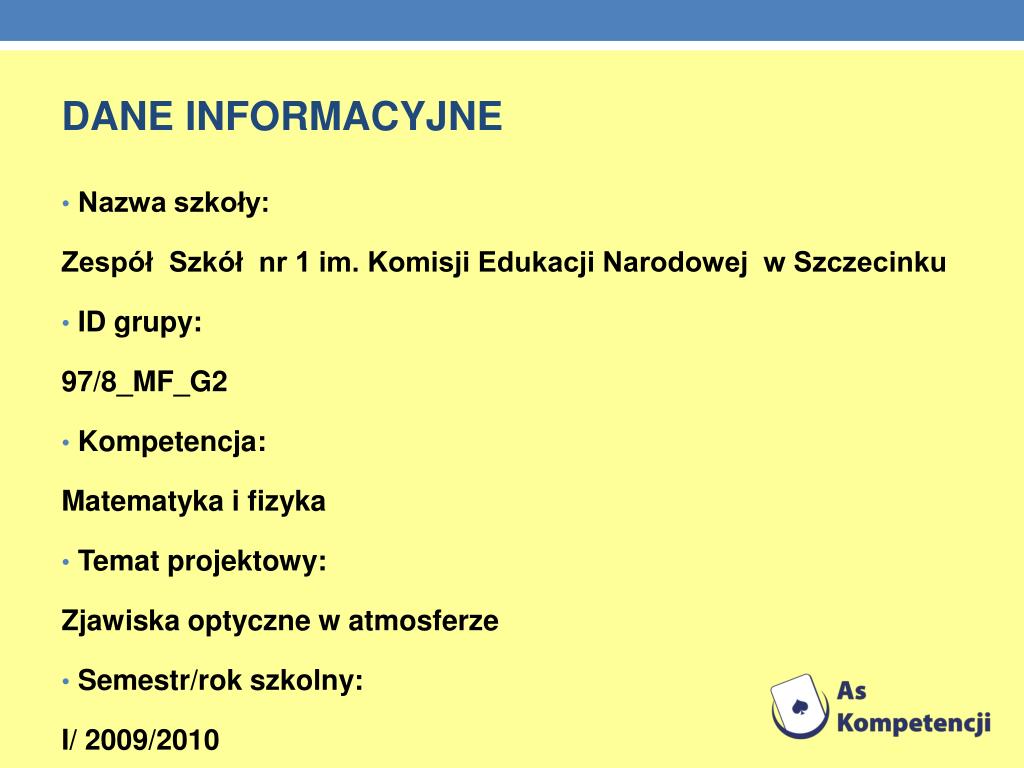

  1. DANE INFORMACYJNE • Nazwa szkoły: Zespół Szkół nr 1 im. Komisji Edukacji Narodowej w Szczecinku • ID grupy: 97/8_MF_G2 • Kompetencja: Matematyka i fizyka • Temat projektowy: Zjawiska optyczne w atmosferze • Semestr/rok szkolny: I/ 2009/2010

  2. Jesteśmy mieszkańcami niebieskiej planety. Niebieska planeta - jest jedyną planetą we Wszechświecie, na której istnieje życie organiczne. Na 70% powierzchni występuje woda, z tego powodu patrząc na Ziemię z kosmosu wydaje się nam ona błękitna Niebieska planeta

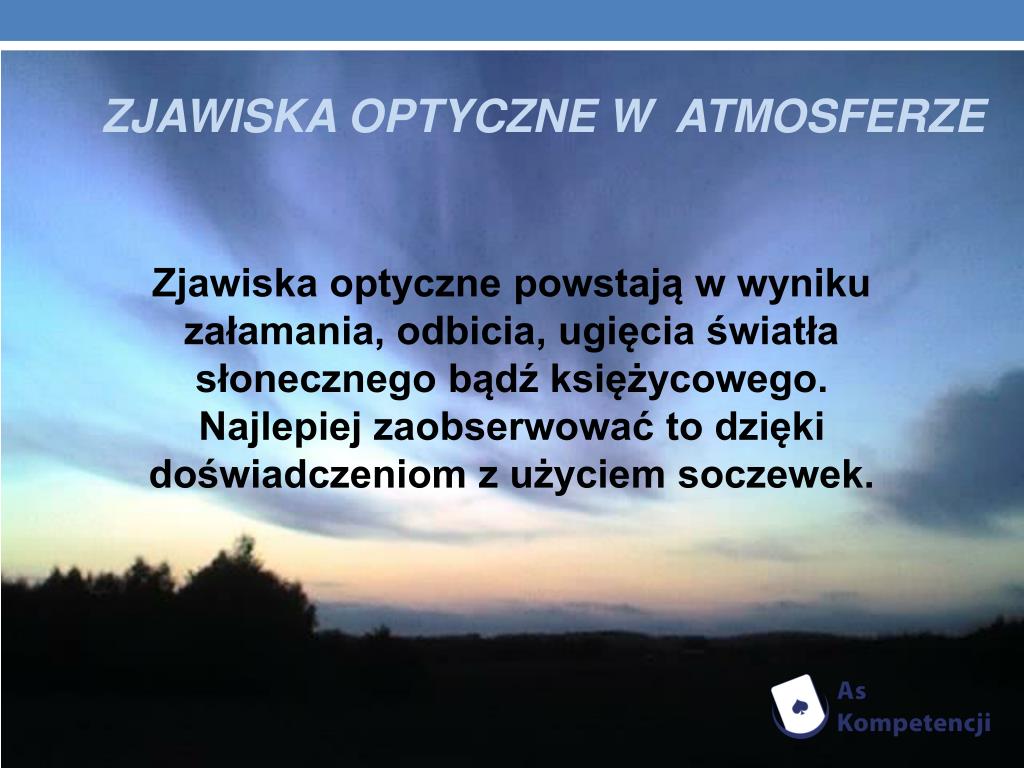

  3. ZJAWISKA OPTYCZNE W ATMOSFERZE Zjawiska optyczne powstają w wyniku załamania, odbicia, ugięcia światła słonecznego bądź księżycowego. Najlepiej zaobserwować to dzięki doświadczeniom z użyciem soczewek.

  4. SOCZEWKI WKLĘSŁE Soczewki wklęsłe rozpraszają promienie świetlne. Wyróżniamy następujące rodzaje: 1-dwuwklęsła 2-płasko-wklęsła 3-wypukło-wklęsła

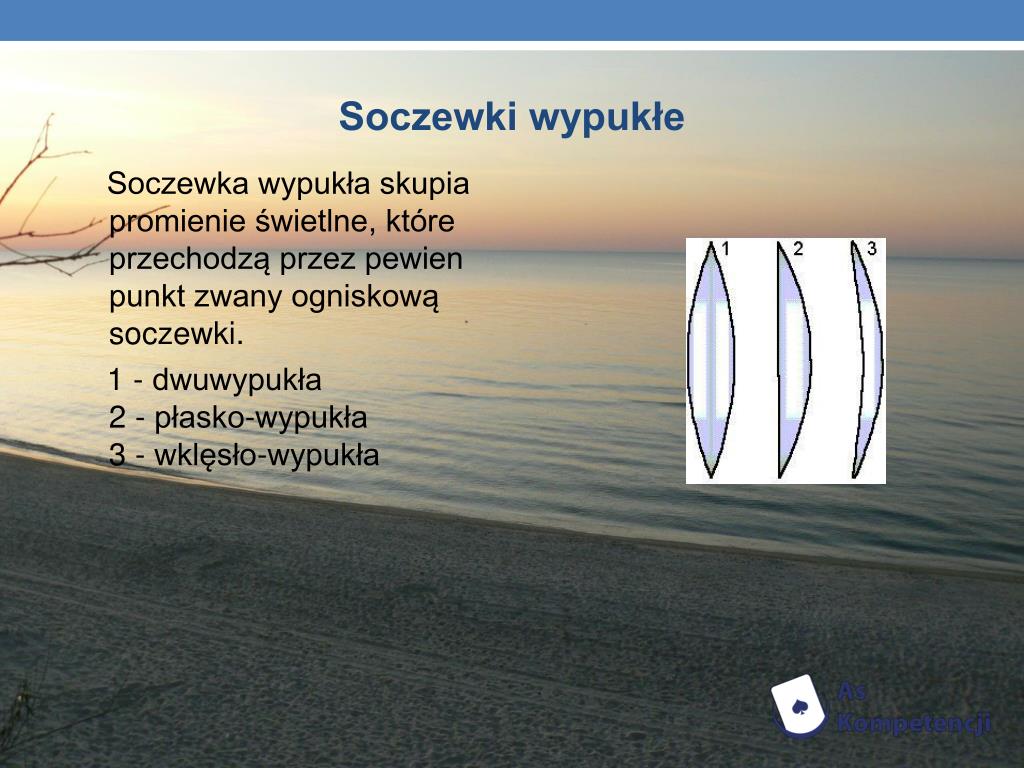

  5. Soczewka wypukła skupia promienie świetlne, które przechodzą przez pewien punkt zwany ogniskową soczewki. 1 - dwuwypukła2 - płasko-wypukła3 - wklęsło-wypukła Soczewki wypukłe

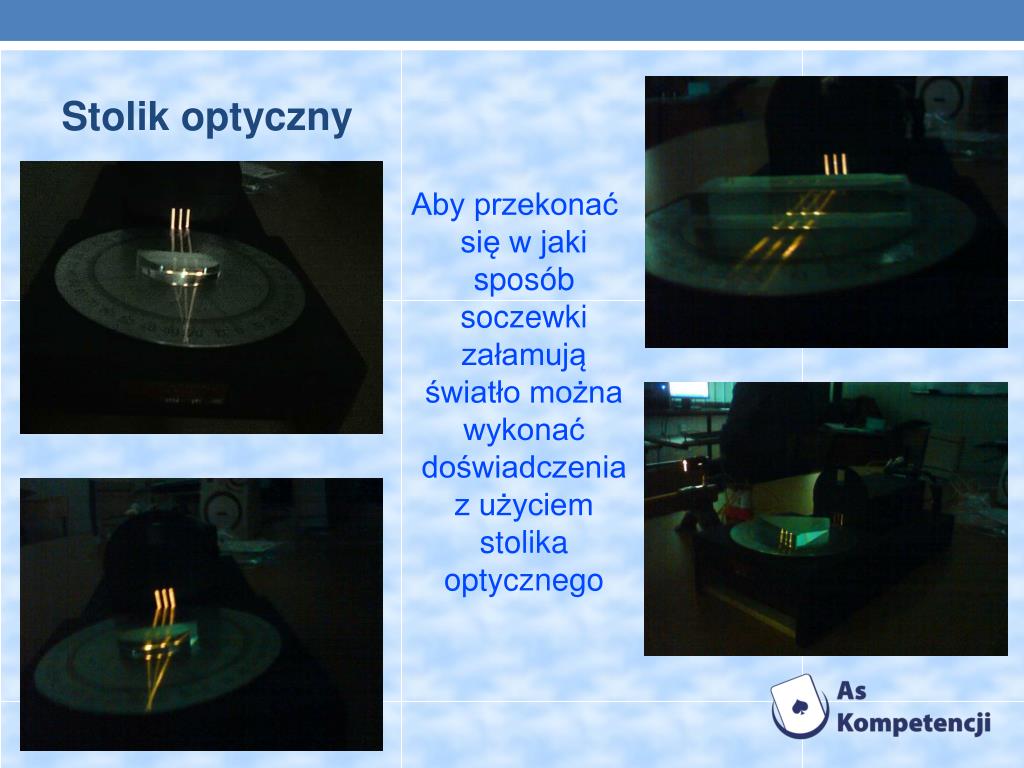

  6. Aby przekonać się w jaki sposób soczewki załamują światło można wykonać doświadczenia z użyciem stolika optycznego Stolik optyczny

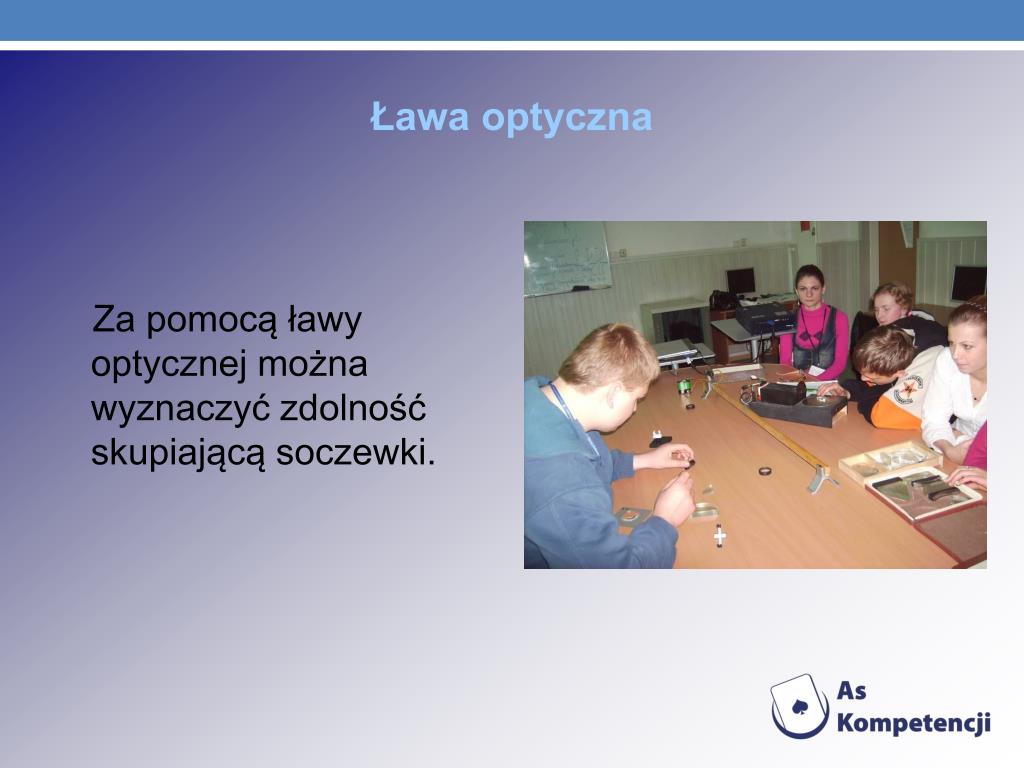

  7. Za pomocą ławy optycznej można wyznaczyć zdolność skupiającą soczewki. Ława optyczna

  8. Ława optyczna x y f 16,3cm 78,6cm 13,50 17,0cm 80,0cm 14,02 16,5cm 81,0cm 13,71 18,0cm 82,0cm 14,76 18,0cm 82,0cm 14,76 18,5cm 83,0cm 15,13 16,0cm 82,0cm 13,39 16,5cm 80,5cm 13,69 15,9cm 80,8cm 13,29 16,0cm 80,5cm 13,35 Wartość średnia 13,96 Przykładowe wyniki doświadczeń z ławą optyczną

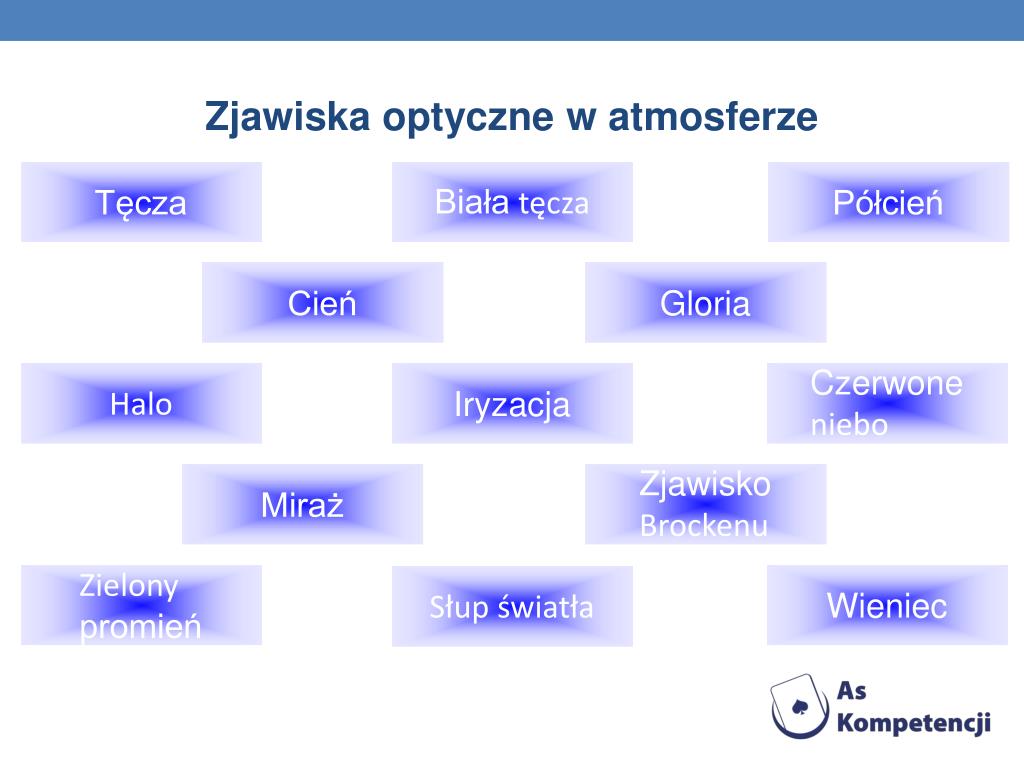

  9. Zjawiska optyczne w atmosferze Tęcza Biała tęcza Półcień Cień Gloria Halo Iryzacja Czerwone niebo Miraż Zjawisko Brockenu Zielony promień Wieniec Słup światła

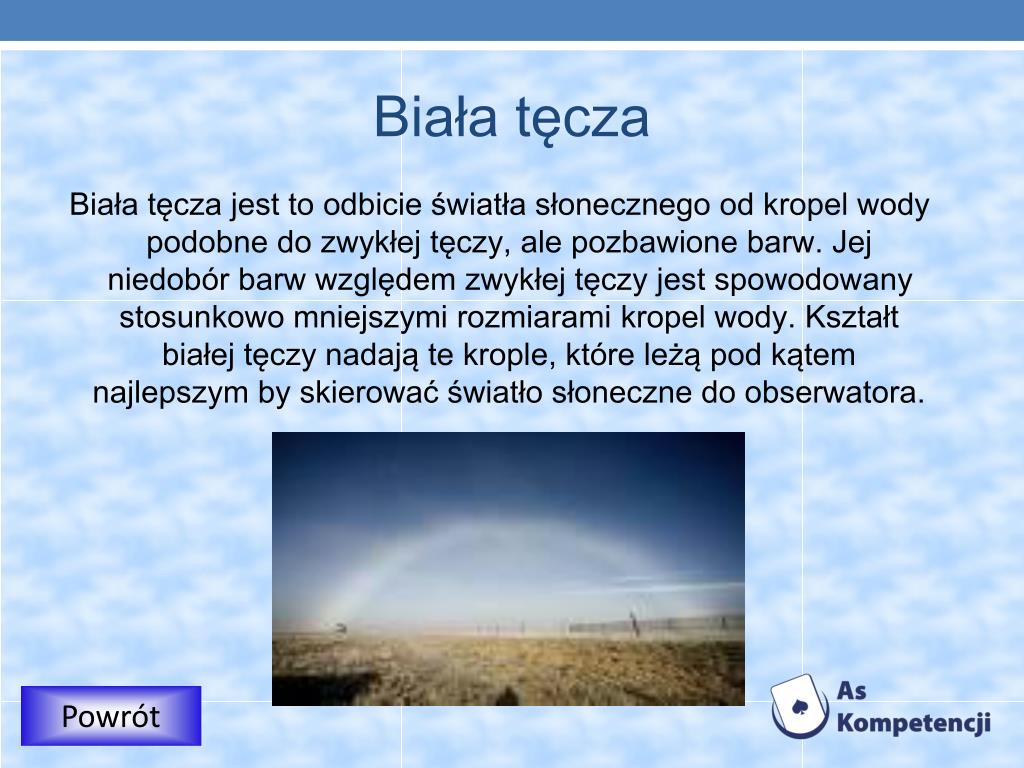

  10. Biała tęcza Biała tęcza jest to odbicie światła słonecznego od kropel wody podobne do zwykłej tęczy, ale pozbawione barw. Jej niedobór barw względem zwykłej tęczy jest spowodowany stosunkowo mniejszymi rozmiarami kropel wody. Kształt białej tęczy nadają te krople, które leżą pod kątem najlepszym by skierować światło słoneczne do obserwatora. Powrót

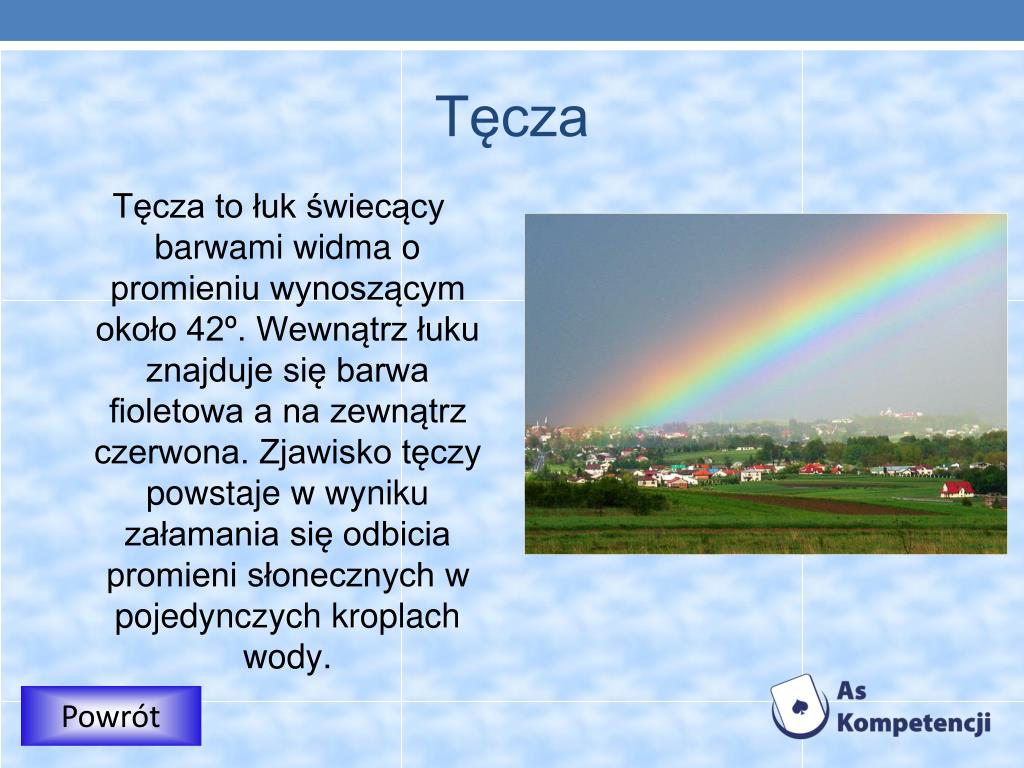

  11. Tęcza Tęcza to łuk świecący barwami widma o promieniu wynoszącym około 42º. Wewnątrz łuku znajduje się barwa fioletowa a na zewnątrz czerwona. Zjawisko tęczy powstaje w wyniku załamania się odbicia promieni słonecznych w pojedynczych kroplach wody. Powrót

  12. Półcień Zjawisko półcienia występuje, gdy część tarczy obserwowanego ciała niebieskiego znajduje się w stożku cienia rzucanym przez inne ciało - źródło światła nie jest przez nie całkowicie przysłonięte. Powrót

  13. Cień Cień powstaje wtedy, gdy między źródłem światła a danym obszarem istnieje przeszkoda. Wyróżnia się dwa główne cienie: Cień słoneczny Cień księżycowy Powrót

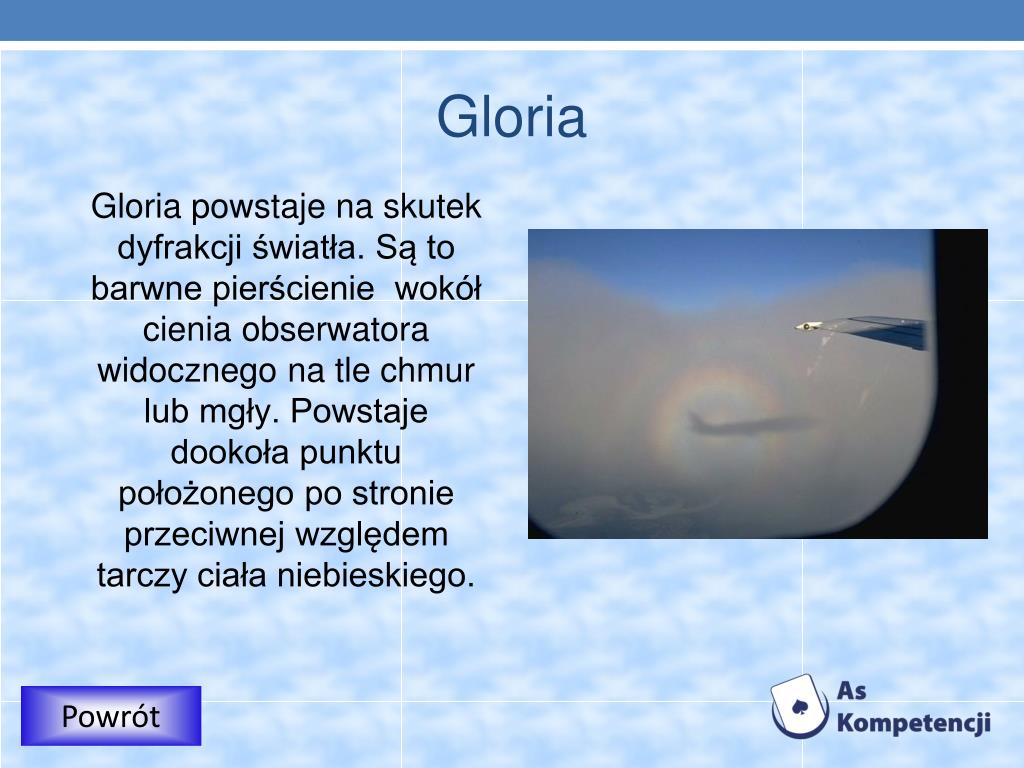

  14. Gloria Gloria powstaje na skutek dyfrakcji światła. Są to barwne pierścienie wokół cienia obserwatora widocznego na tle chmur lub mgły. Powstaje dookoła punktu położonego po stronie przeciwnej względem tarczy ciała niebieskiego. Powrót

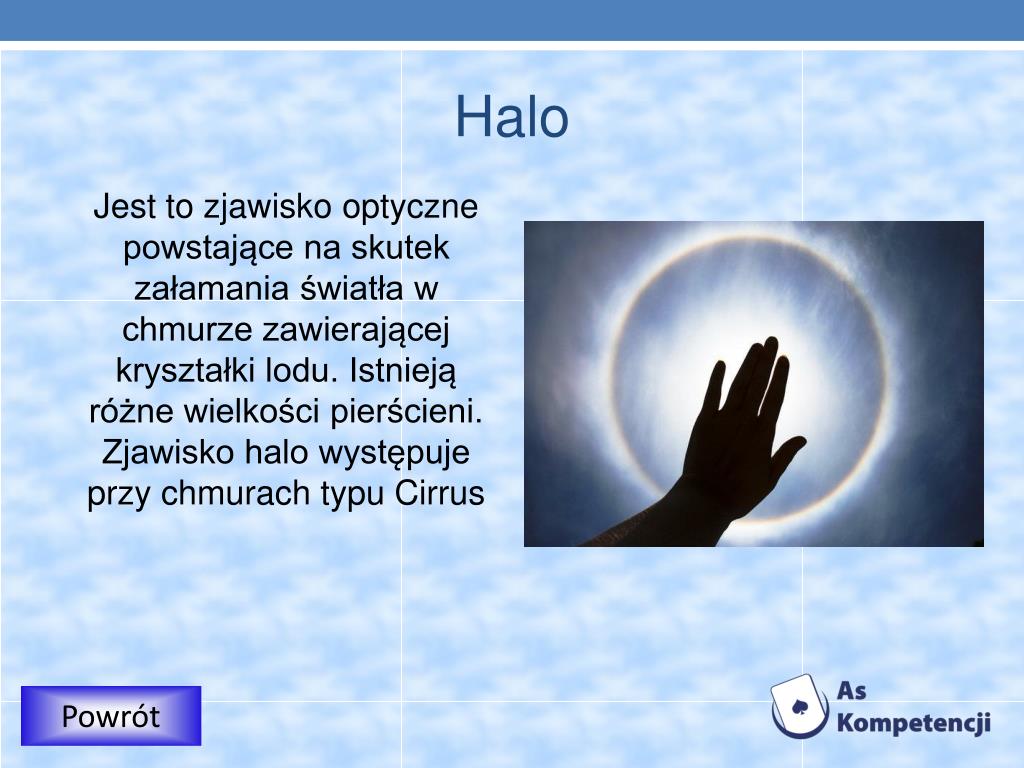

  15. Halo Jest to zjawisko optyczne powstające na skutek załamania światła w chmurze zawierającej kryształki lodu. Istnieją różne wielkości pierścieni. Zjawisko halo występuje przy chmurach typu Cirrus Powrót

  16. Czerwone niebo Niebo przybiera kolor czerwony tuż przed lub po zachodzie lub wschodzie słońca. Efekt ten jest wywołany przez rozpraszanie promieni słonecznych. Fale o mniejszej długości rozpraszają się, a fale o większej długości – czerwone - pozostają niezmienione. Powrót

  17. Iryzacja Iryzacja to powstawanie tęczowych barw w wyniku procesu interferencji światła białego, odbijającego się od ciał złożonych z kilku warstw o różnych właściwościach optycznych. Powrót

  18. Miraż, fatamorgana Zjawisko powstania pozornego obrazu odległego przedmiotu w wyniku różnych współczynników załamania światła w warstwach powietrza o różnej temperaturze. Miraże dzielą się na dwa rodzaje: Miraż dolny Miraż górny Powrót

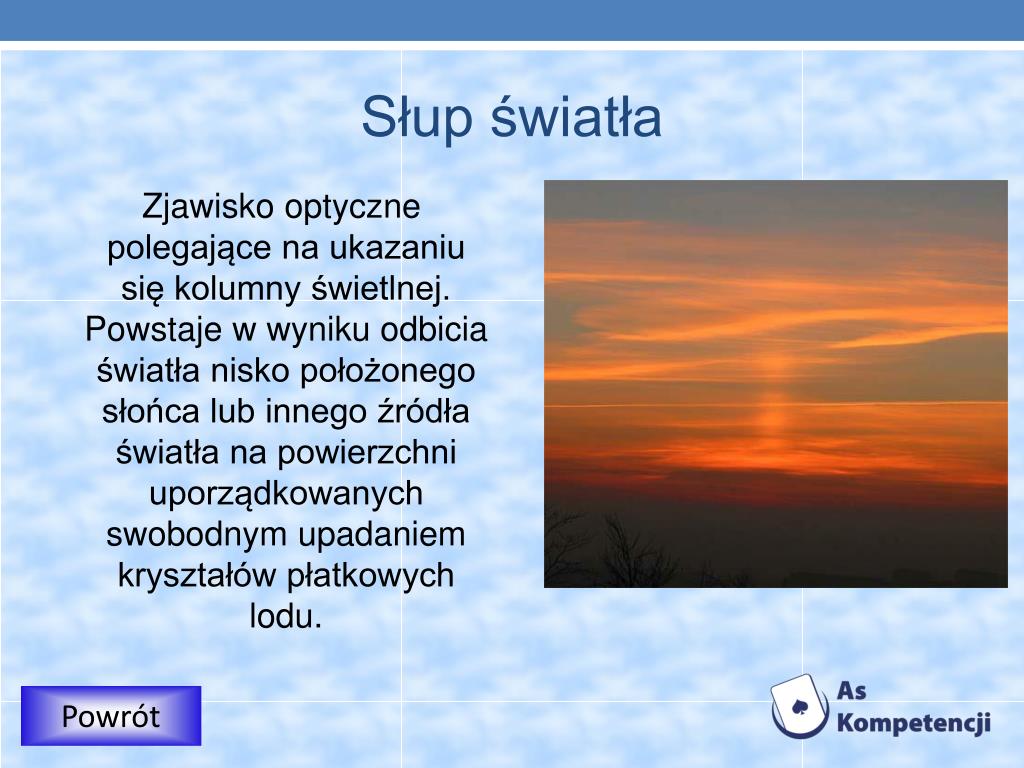

  19. Słup światła Zjawisko optyczne polegające na ukazaniu się kolumny świetlnej. Powstaje w wyniku odbicia światła nisko położonego słońca lub innego źródła światła na powierzchni uporządkowanych swobodnym upadaniem kryształów płatkowych lodu. Powrót

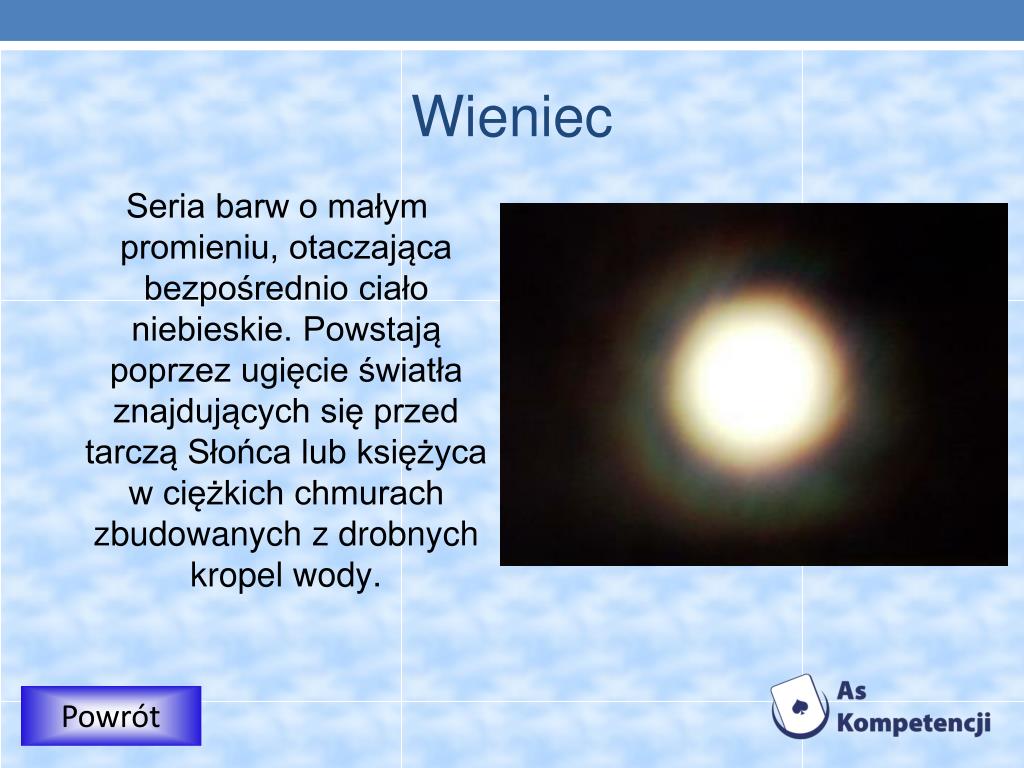

  20. Wieniec Seria barw o małym promieniu, otaczająca bezpośrednio ciało niebieskie. Powstają poprzez ugięcie światła znajdujących się przed tarczą Słońca lub księżyca w ciężkich chmurach zbudowanych z drobnych kropel wody. Powrót

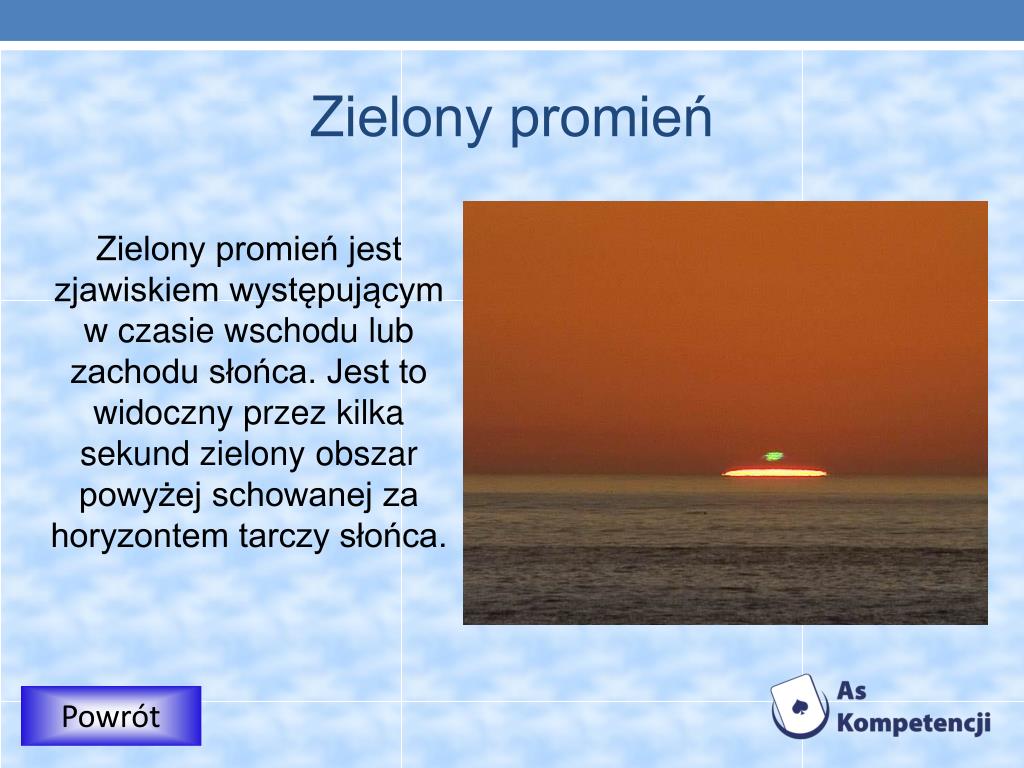

  21. Zielony promień Zielony promień jest zjawiskiem występującym w czasie wschodu lub zachodu słońca. Jest to widoczny przez kilka sekund zielony obszar powyżej schowanej za horyzontem tarczy słońca. Powrót

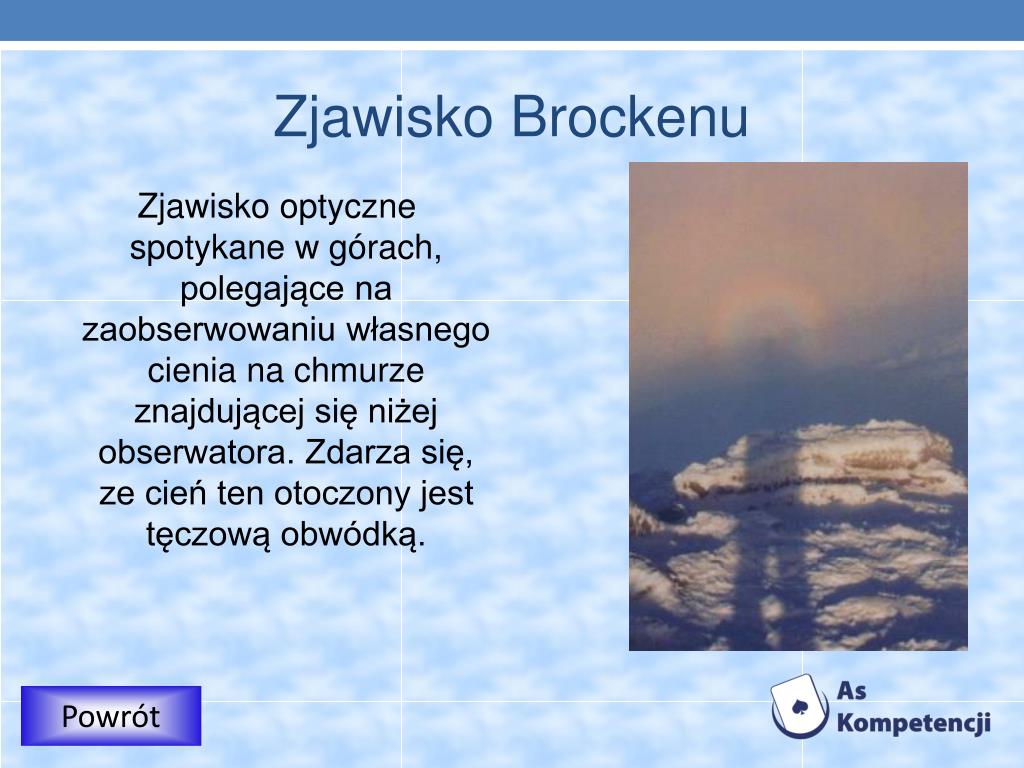

  22. Zjawisko Brockenu Zjawisko optyczne spotykane w górach, polegające na zaobserwowaniu własnego cienia na chmurze znajdującej się niżej obserwatora. Zdarza się, ze cień ten otoczony jest tęczową obwódką. Powrót

  23. Efekt brylancji Efekt brylancji – zjawisko świetlne w postaci iskrzących się odbić. Jest wywołane załamaniem światła (brylancja zewnętrzna), lub jego odbiciem (brylancja wewnętrzna), albo rozproszeniem (brylancja rozproszona).

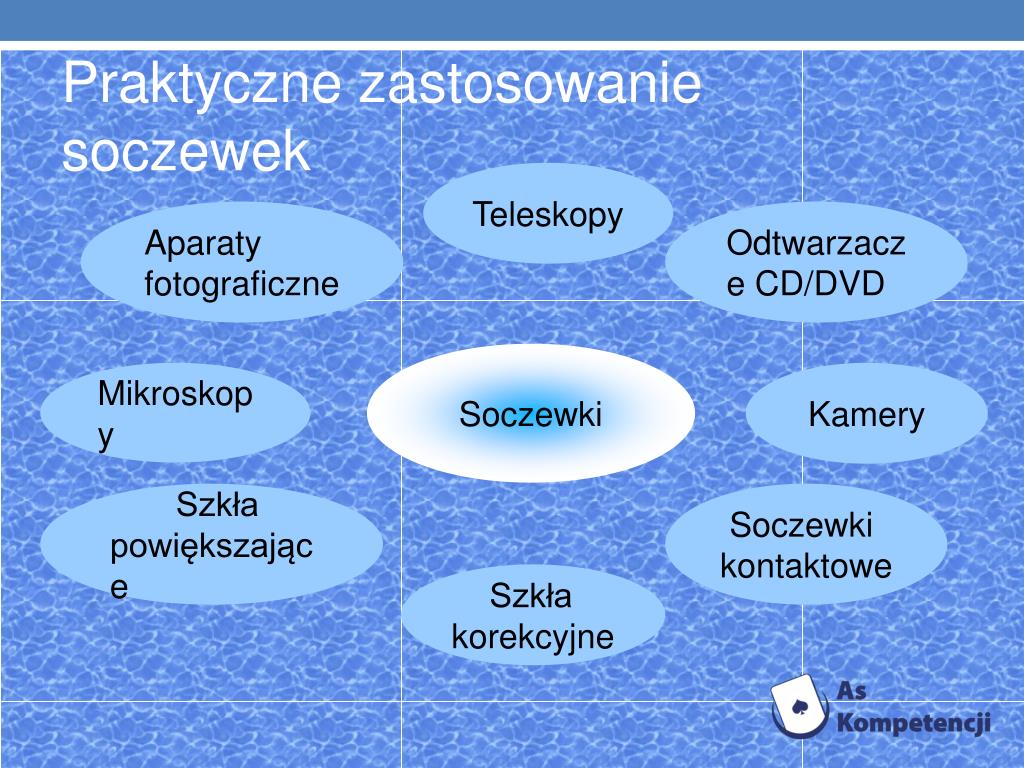

  24. Praktyczne zastosowanie soczewek Teleskopy Aparaty fotograficzne Odtwarzacze CD/DVD Soczewki Mikroskopy Kamery Szkła powiększające Soczewki kontaktowe Szkła korekcyjne

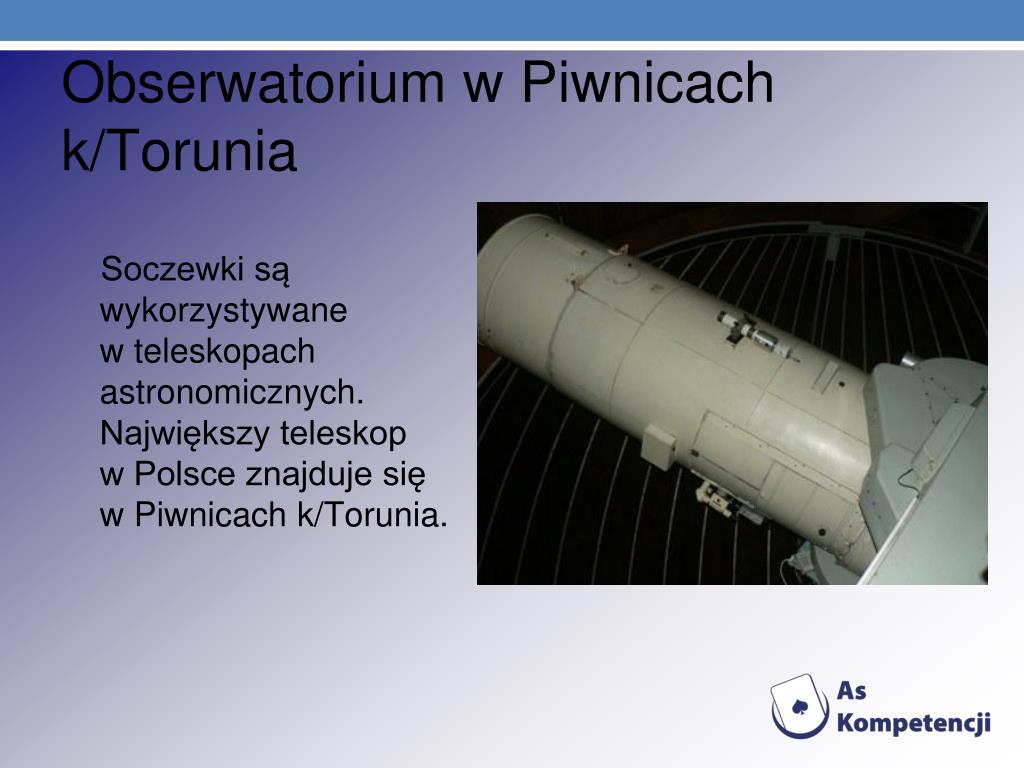

  25. Obserwatorium w Piwnicach k/Torunia Soczewki są wykorzystywanew teleskopach astronomicznych. Największy teleskopw Polsce znajduje się w Piwnicach k/Torunia.

  26. Radioteleskop Centrum Astronomii UMK w Toruniu
