Programovateln automaty princip innosti plc 03

Elektrotechnika

Programovatelné automatyprincip činnosti PLC 03

Ing. Jana Horáková

www.zlinskedumy.cz

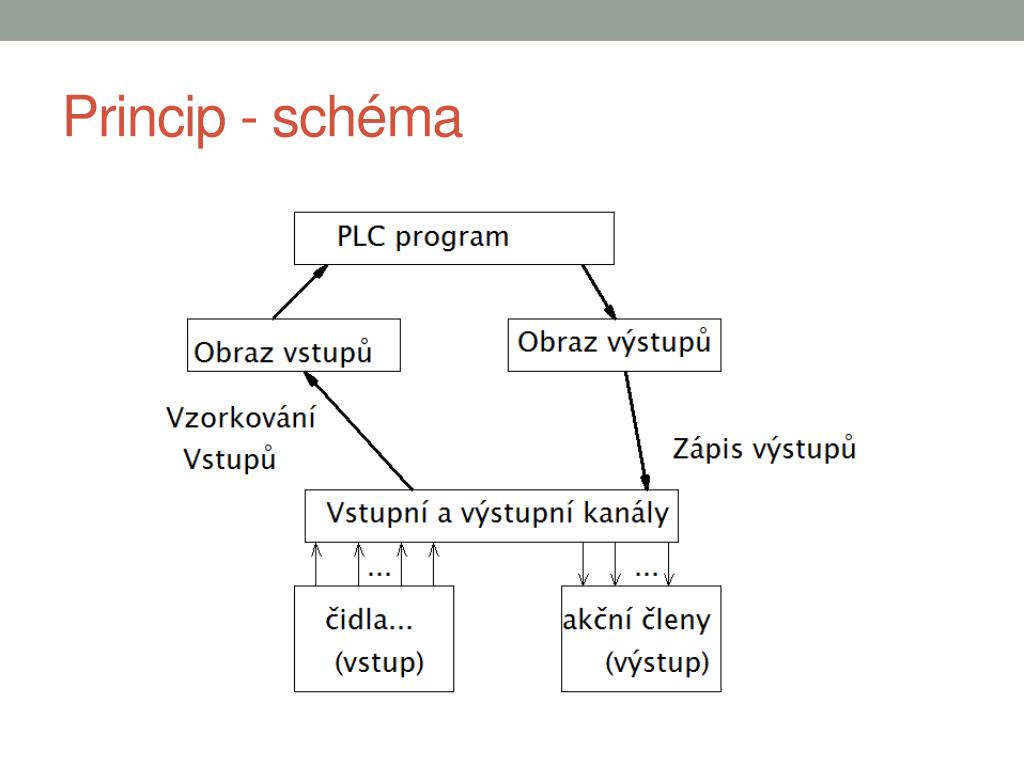

Princip sch ma

Princip - schéma

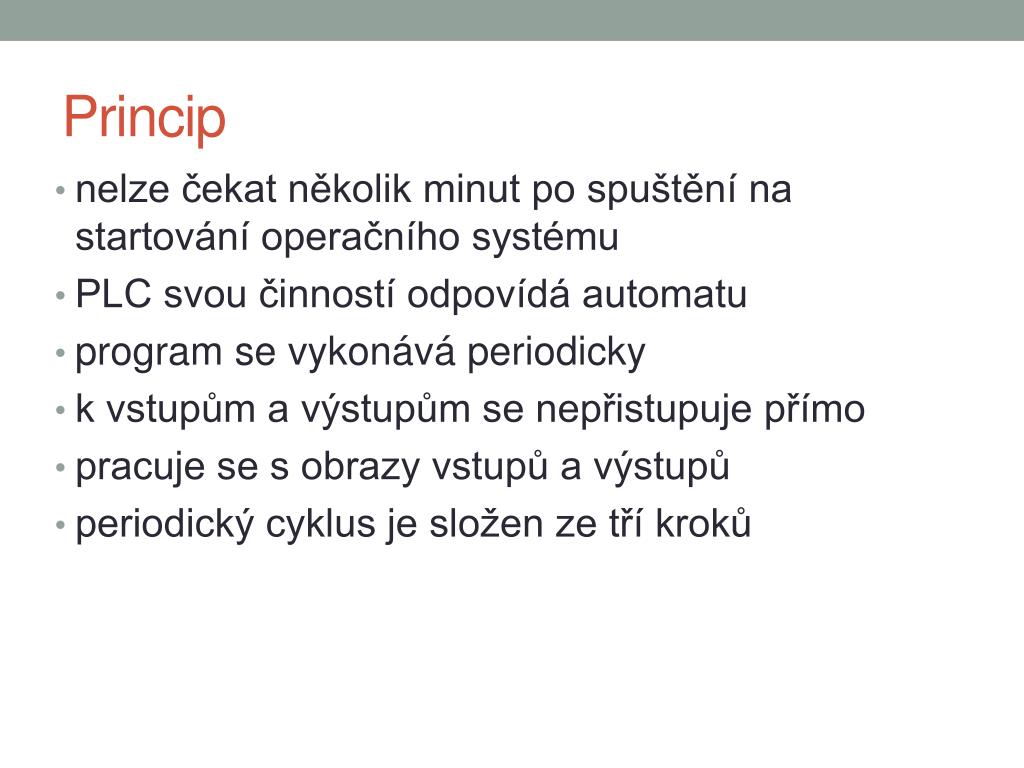

Princip

Princip

  • nelze čekat několik minut po spuštění na startování operačního systému

  • PLC svou činností odpovídá automatu

  • program se vykonává periodicky

  • k vstupům a výstupům se nepřistupuje přímo

  • pracuje se s obrazy vstupů a výstupů

  • periodický cyklus je složen ze tří kroků


Periodick cyklus

Periodický cyklus

  • Vzorkování vstupů – scan vstupů – načtení hodnot vstupů ze vstupních modulů (z čidel, spínačů...) do obrazu vstupů

  • Výpočet programu – scan programu – vykonání celého programu (procesu), výpočet hodnot na základě vstupních obrazů a uložení do obrazu výstupů

  • Zápis výstupů – scan výstupů – zápis obrazu výstupů do výstupních modulů (akční členy)


Plc scan

PLC scan


Rysy logick ho zen

Rysy logického řízení

  • Program se vykoná celý v každém PLC scanu – analogie výpočtu kombinačního obvodu

  • Program lze v kterémkoliv momentu přerušit a opětovně spustit – po znovuspuštění si načte nové hodnoty nebo ponechá staré

  • Doba vzorkování vstupů a výstupů nemusí být rovnoměrná

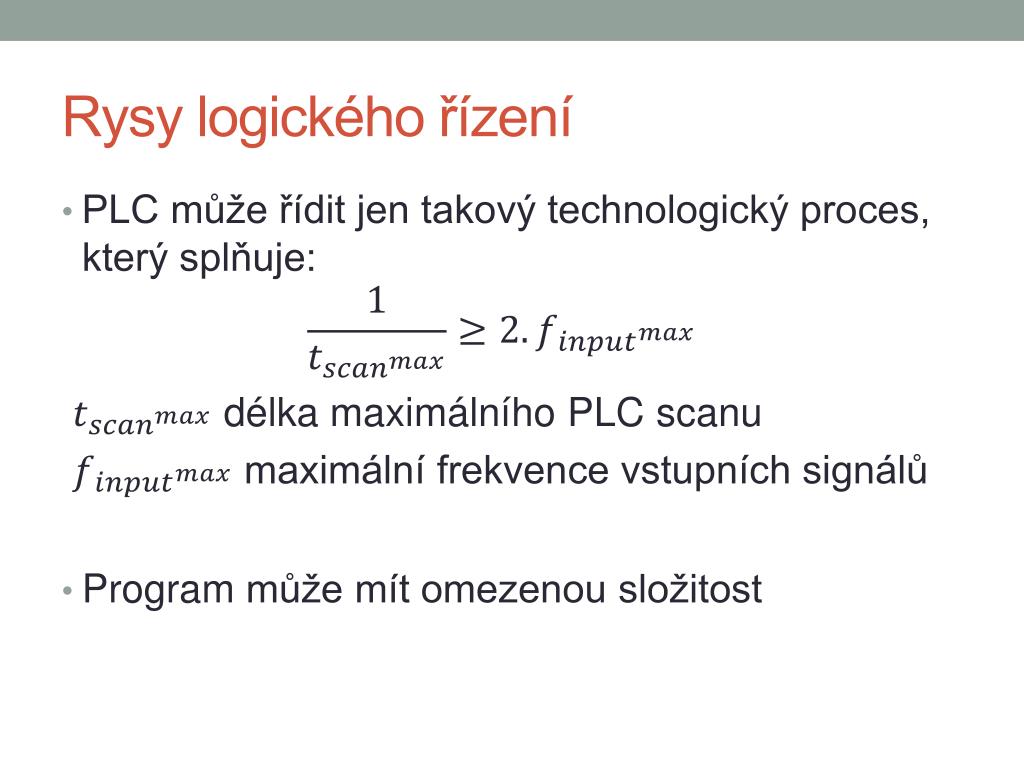

Rysy logick ho zen1

Rysy logického řízení

  • PLC může řídit jen takový technologický proces, který splňuje:

    délka maximálního PLC scanu

    maximální frekvence vstupních signálů

  • Program může mít omezenou složitost


V hody plc scanu

Výhody PLC scanu

  • Vstupní a výstupní data se přenášejí v blocích

  • Vstupní data se načítají při vstupním scanu najednou, po dobu programu se nemění

  • Výstupní data se zapisují při výstupním scanu najednou

  • Na začátku programového scanu je možné provádět kontrolní výpočty pro odhalení chyb vzniklých rušením

  • Kontrola pomocí „watch dog“

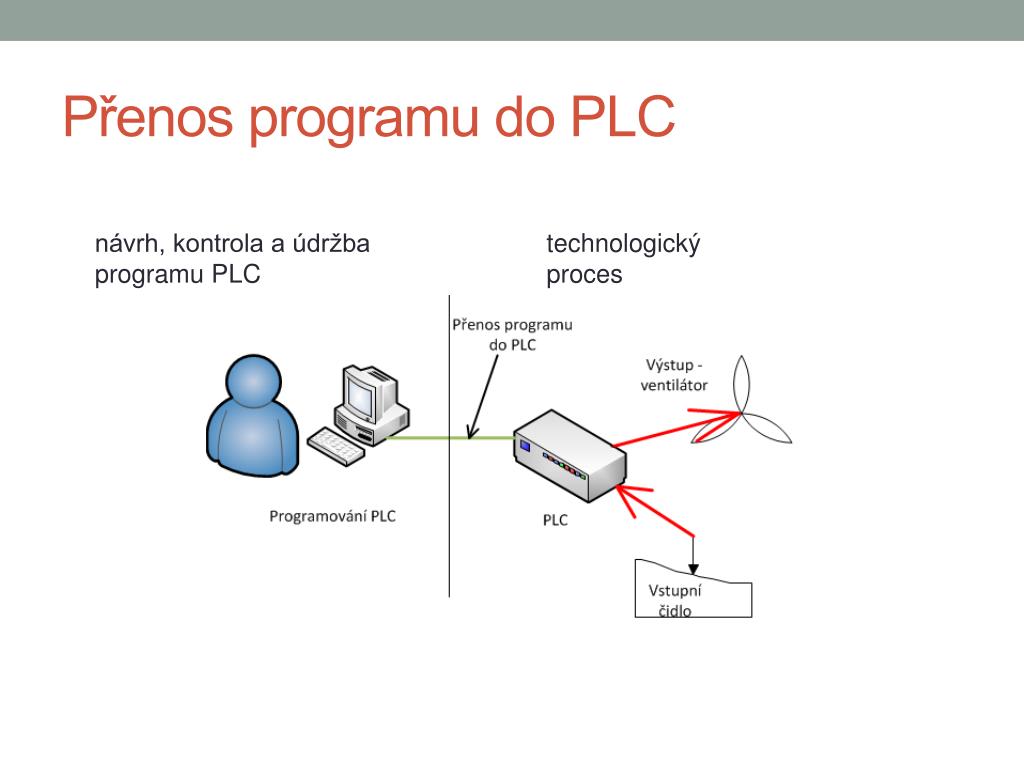

P enos programu do plc

Přenos programu do PLC

návrh, kontrola a údržba programu PLC

technologický proces

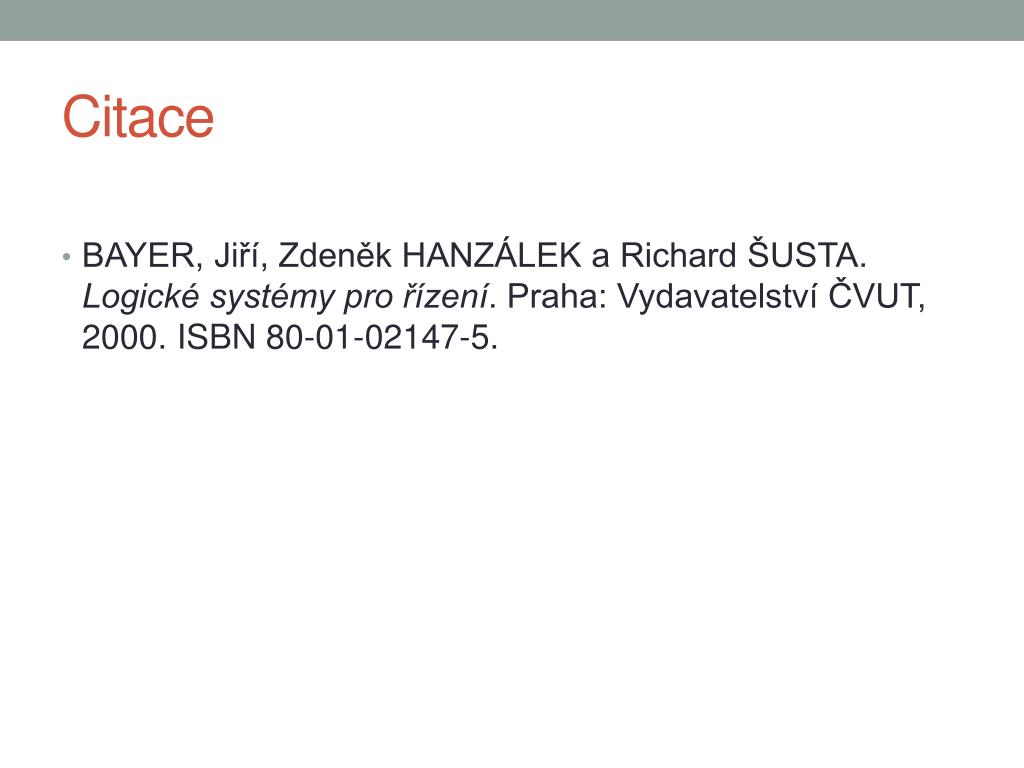

Citace

Citace

  • BAYER, Jiří, Zdeněk HANZÁLEK a Richard ŠUSTA. Logické systémy pro řízení. Praha: Vydavatelství ČVUT, 2000. ISBN 80-01-02147-5.
