Persamaan beda

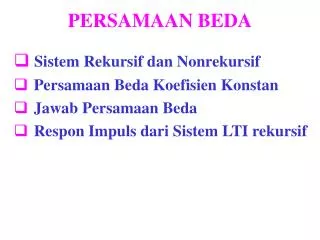

PERSAMAAN BEDA

  • Sistem Rekursif dan Nonrekursif

  • Persamaan Beda Koefisien Konstan

  • Jawab Persamaan Beda

  • Respon Impuls dari Sistem LTI rekursif


Persamaan beda

  • Output sistem dengan respon impuls h(n) yang mendapat input x(n) dapat dinyatakan dengan konvolusi

  • Sistem FIR  Dapat langsung diimplementasikan

    • Penjumlahan, perkalian dan memori terbatas

  • Sistem IIR  Tidak dapat diimplementasikan

    • Penjumlahan, perkalian dan memori tak terbatas

  • Apakah sistem IIR dapat diimplementasikan dengan cara lain ?


Sistem rekursif dan nonrekursif

SISTEM REKURSIF DAN NONREKURSIF

  • Sistem Nonrekursif

    • Output hanya dinyatakan dengan input sekarang dan input yang lalu

    • Konvolusi

    • Rata-rata kumulatip (cumulative average)

  • Untuk menghitung y(n) diperlukan :

    • n memori

    • n perjumlahan

    • 1 perkalian


Persamaan beda

  • Sistem Rekursif

    • Output sekarang dapat dinyatakan dengan output – output yang lalu


Persamaan beda

  • Untuk menghitung y(n) diperlukan :

    • 1 memori

    • 1 perjumlahan

    • 2 perkalian


Persamaan beda

  • Square-Root Algorithm

    • A = bilangan positip

    • Sn-1 = tebakan awal

    • Iterasi konvergen  Sn Sn-1 Sn = A


Persamaan beda

  • Sistem Rekursif untuk menghitung akar kuadrat


Persamaan beda

  • Sistem rekursif

    • Untuk menghitung y(n) harus terlebih dahulu menghitung y(0), y(1), …., y(n-1)

  • Sistem nonrekursif

    • Untuk menghitung y(n) tidak harus terlebih dahulu menghitung y(0), y(1), …., y(n-1)


Persamaan beda koefisien konstan

PERSAMAAN BEDA KOEFISIEN KONSTAN

  • Persamaan beda orde pertama

Koefisien konstan

Linear Time Invariant System

Koefisien tidak konstan

Linear Time Variant System


Persamaan beda

Sistem relaks  yzs = zero-state response = forced response

Tanpa input  yzi = zero-input response = natural response

Total response


Persamaan beda

Orde pertama

Orde ke-N


Jawab persamaan beda

JAWAB PERSAMAAN BEDA

  • Metoda Langsung

  • Metoda Tidak Langsung Transformasi Z

yh = Jawab homogen

yp = Jawab khusus (particular solution)

Seperti persamaan diferensial biasa :


Persamaan beda

Persamaan karakteristik pangkat N  akar-akarnya ada N


Persamaan beda

Contoh Soal 7.1

Diketahui persamaan beda orde kedua :

Tentukan zero-input responnya

Jawab :


Persamaan beda

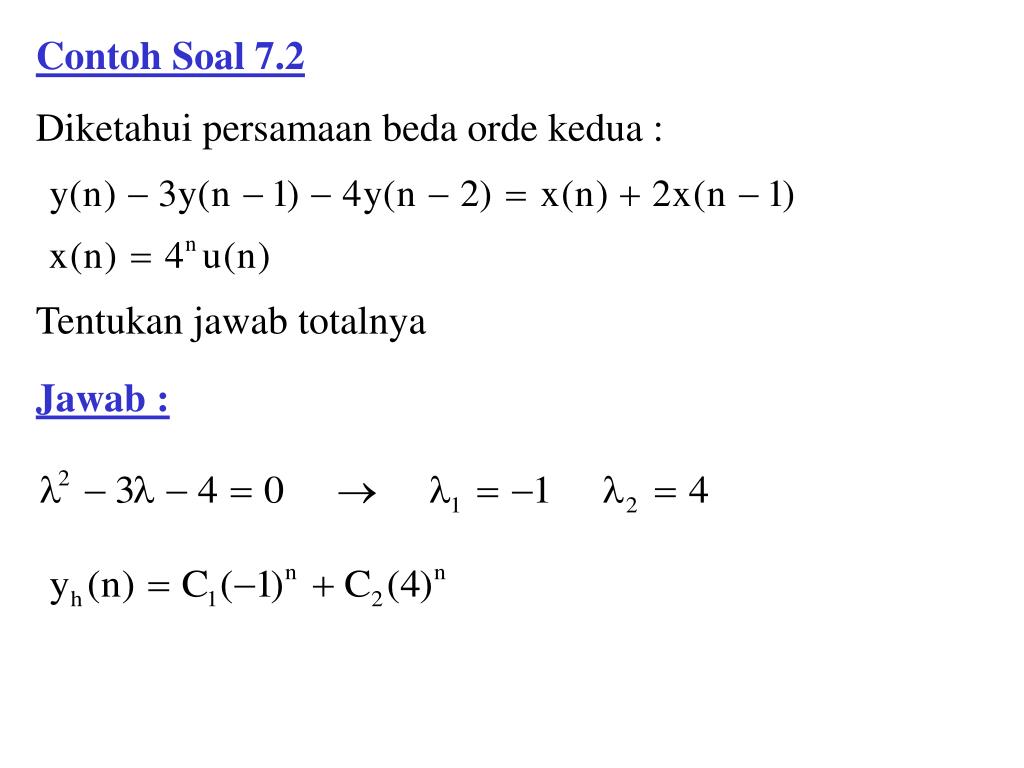

Contoh Soal 7.2

Diketahui persamaan beda orde kedua :

Tentukan jawab totalnya

Jawab :


Persamaan beda

Semua suku tidak nol  n = 2
