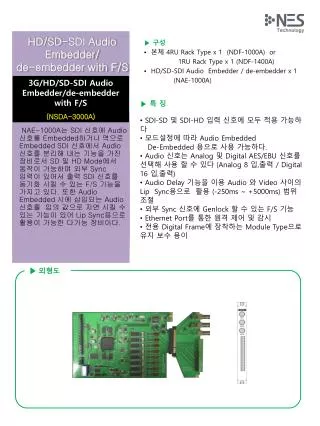

1. 허허허허 HD/SD-SDI Audio Embedder/ de-embedder with F/S ▶ 구성 • 본체 4RU Rack Type x 1 (NDF-1000A) or 1RU Rack Type x 1 (NDF-1400A) • HD/SD-SDI Audio Embedder / de-embedder x 1 (NAE-1000A) 3G/HD/SD-SDI Audio Embedder/de-embedder with F/S (NSDA-3000A) ▶ 특 징 • SDI-SD 및 SDI-HD 입력 신호에 모두 적용 가능하다 • 모드설정에 따라 Audio Embedded De-Embedded 용으로 사용 가능하다. • Audio 신호는 Analog 및 Digital AES/EBU 신호를 선택해 사용 할 수 있다 (Analog 8 입,출력 / Digital 16 입,출력) • Audio Delay 기능을 이용 Audio 와 Video 사이의 Lip Sync용으로 활용 (-250ms ~ +5000ms) 범위 조절 • 외부 Sync 신호에 Genlock 할 수 있는 F/S 기능 • Ethernet Port를 통한 원격 제어 및 감시 • 전용 Digital Frame에 장착하는 Module Type으로 유지 보수 용이 NAE-1000A는 SDI 신호에 Audio 신호를 Embedded하거나 역으로 Embedded SDI 신호에서 Audio 신호를 분리해 내는 기능을 가진 장비로서 SD 및 HD Mode에서 동작이 가능하며 외부 Sync 입력이 있어서 출력 SDI 신호를 동기화 시킬 수 있는 F/S 기능을 가지고 있다. 또한 Audio Embedded 시에 삽입되는 Audio 신호를 임의 값으로 지연 시킬 수 있는 기능이 있어 Lip Sync용으로 활용이 가능한 다기능 장비이다. ▶외형도

2. SDI Input Signal ▶ 규격 SDI Input Signal : SMPTE125M : 625i50, 525i60 SMPTE274M : 1080i60, 1080i59.94, 1080i50, 1080p30, 1080p29.97, 1080p25, 1080p24, 1080p23.98 BNC Jack 75 Ohms 1ea SMPTE296M : 720p60, 720p59.94, 720p50, 720p30, 720p29.97 , 720p25, 720p24, 720p23.98 BNC Jack 75 Ohms 1ea SDI Output Signal : SMPTE125M : 625i50, 525i60 SMPTE274M : 1080i60, 1080i59.94, 1080i50, 1080p30, 1080p29.97, 1080p25, 1080p24, 1080p23.98 BNC Jack 75 Ohms 1ea SMPTE296M : 720p60, 720p59.94, 720p50, 720p30, 720p29.97 , 720p25, 720p24, 720p23.98 BNC Jack 75 Ohms 1ea Sync Input Signal : Composite BB Sync or Tri-Level HD Sync, BNC Jack 1 Vpp 1ea Signal Level : 800mV ± 10% Input Video Frequency & Rate Auto Detect Equalize Input Video (up to 100m at HD, 300m at SD, Belden 1694A) Connector : BNC Jack, 75 Ohms 1ea / Signal Level : 1 Vpp Composite BB Sync or Tri-Level HD Sync Connector : Terminal Jack, 20 Pin Audio Sampling : Rate 48kHz, 24bit (Analog Audio) - Type : Analog Balance - 입출력 수: 8 Channel (Balanced L/R 4 Channel) - Impedance : Balanced 600 ohms or High impedance Selectable - 입력Level : Max. +20dBm (Digital Audio) - Type : AES/EBU - 입출력 수: 16 Channel (Balanced L/R 8 Channel) - In/Out Select : DIP Switch - Analog/Digital Select : DIP Switch   Audio Delay : - 250ms ~ +5000ms Control : Manual DIP Switch , 100M Ethernet Remote Control Status Display : LED x 16 Size : 261 x 145mm Power : 12V 1A SDI Output Signal SDI Video Sync In 서울시 금천구 가산디지털 1로 196 에이스테크노타워 10차 205호 Tel : 02-6670-5130 / Fax : 02-6670-5131 www.nesdigital.com / sales @nesdigital.com

3. SDI Input Signal ▶ 규격 NAE-1000A Module규격 SDI Input Signal : SMPTE125M : 625i50, 525i60 SMPTE274M : 1080i60, 1080i59.94, 1080i50, 1080p30, 1080p29.97, 1080p25, 1080p24, 1080p23.98 BNC Jack 75 Ohms 1ea SMPTE296M : 720p60, 720p59.94, 720p50, 720p30, 720p29.97 720p25, 720p24, 720p23.98 BNC Jack 75 Ohms 1ea Sync Input Signal : Composite BB Sync or Tri-Level HD Sync BNC Jack 1 Vpp 1ea L1 R1 L2 R2 L3 R3 L4 R4 (Analog Audio In/Output Signal) 입출력 수 : 8 Channel (Balanced L/R 4 Channel), Terminal Jack, 20 Pin Impedance : Balanced 600 ohms or High impedance Selectable L/R1 L/R2 L/R3 L/R4 L/R5 L/R6 L/R7 L/R8 (Digital Audio In/Output Signal) Type : AES/EBU 입출력 수 : 16 Channel (Balanced L/R 8 Channel) , Terminal Jack, 20 Pin 서울시 금천구 가산디지털 1로 196 에이스테크노타워 10차 205호 Tel : 02-6670-5130 / Fax : 02-6670-5131 www.nesdigital.com / sales @nesdigital.com
