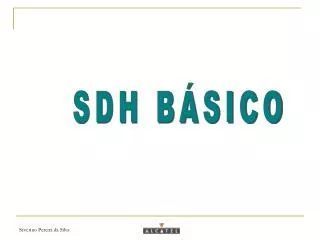

SDH BÁSICO

SDH BÁSICO. LIMITAÇÕES PDH. Padronização parcial Dificuldade de Derivação/Inserção de Tributários Pouca Capacidade para Gerência de Rede(0,5%). O primeiro nível (E1 ou T1) é tratado sob a forma de octetos Os níveis superiores são tratados sob a forma de bits

nam
Download Presentation

SDH BÁSICO

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. SDH BÁSICO

  2. LIMITAÇÕES PDH • Padronização parcial • Dificuldade de Derivação/Inserção de Tributários • Pouca Capacidade para Gerência de Rede(0,5%)

  3. O primeiro nível (E1 ou T1) é tratado sob a forma de octetos Os níveis superiores são tratados sob a forma de bits A duração dos quadros não é uniforme O alinhamento de quadros é obtido mediante um sinal de alinhamento de quadro Baixa capacidade dos canais de serviço consistem em bits na palavra de alinhamento de quadro, utilizados primordialmente para alarmes remotos CARACTERÍSTICAS DA PDH

  4. I I I I I I I I I I I I ESTRUTURA DA REDE PDH SINAL TRIBUTÁRIO TERCEIRO NÍVEL SINAL TRIBUTÁRIO TERCEIRO NÍVEL SINAL TRIBUTÁRIO SEGUNDO NÍVEL SINAL TRIBUTÁRIO SEGUNDO NÍVEL SINAL TRIBUTÁRIO PRIMEIRO NÍVEL SINAL TRIBUTÁRIO PRIMEIRO NÍVEL

  5. INSERÇÃO/DERIVAÇÃO DE TRIBUTÁRIOS (PDH)

  6. Tratamento a nível de byte Duração do quadro uniforme (125 µs) ou seja, o quadro repete-se 8000 vezes por segundo Utilização de ponteiros para identificar os quadros dos tributários para adaptação de velocidade (justificação) Canais de serviço e supervisão de grande capacidade CARACTERÍSTICAS DA SDH

  7. 139,264 Mbit/s C-4 AU-4 VC-4 x1 x3 xN x1 AUG STM-N VC-3 TU-3 TUG-3 44,736 Mbit/s C-3 x3 VC-3 34,368 Mbit/s AU-3 CONTAINER x7 VIRTUALCONTAINER C-2 VC-2 TU-2 x1 6,312 Mbit/s TRIBUTARY UNIT LEGENDA x7 TRIBUTARYUNITGROUP x3 VC-12 C-12 TUG-2 TU-12 ADMINISTRATIVEUNIT 2,048 Mbit/s ADMINISTRATIVEUNIT GROUP x4 MAPEAENTO VC-11 C-11 ALINHAMENTO PROCESSAMENTO DE PONTEIRO TU-11 1,544 Mbit/s MULTIPLEXAÇÃO SYNCHONOUS TRANSPORT MODULE Estrutura de Multiplexação ITU-T

  8. Equipamentos para Multiplexagem SDH Multiplex Terminal SDH Multiplex Add-Drop SDH Sistema Digital Cross-Connect

  9. STM-M Tributário ou STM-N Chaveamento de Proteção 1+1 MTL MULTIPLEX TERMINAL

  10. (ADM - ADD-Drop Mux) STM-1 STM-1 Oeste Leste STM-1 STM-1 ADM Oeste ADM 2 Mbit/s 2 Mbit/s MULTIPLEX DE INSERÇÃO/EXTRAÇÃO

  11. DXC STM-1 STM-1 STM-1 STM-1 STM-1 STM-1 STM-1 STM-1 CROSS CONECT (DXC)

  12. SDH ADD-DROP MULTIPLXER SDH ADD-DROP MULTIPLXER TRIBUTARY SIGNALS TRIBUTARY SIGNALS SDH TERMINAL MULTIPLEXER SDH TERMINAL MULTIPLEXER LINE LINE TRIBUTARY SIGNALS TRIBUTARY SIGNALS SDH DIGITAL CROSS-CONNECT SYSTEM EQUIPAMENTOS PARA MULTIPLEXAGEM

  13. TAXAS DE TRANSMISSÃO SDH • 51,84 Mbit/s - STM-0 • 155,52 Mbit/s - STM-1 • 622,08 Mbit/s - STM-4 • 2.488,32 Mbit/s - STM-16 • 9.953,28 Mbit/s - STM-64

  14. Estrutura de Formação do STM-0 87 colunas 3 RSOH Número de bytes: 810 Taxa: 51.840Kbit/s AU-3 PTR Payload 125µs MSOH C-3 VC-3 AU-3 STM-0 34.368 Kbit/s x7 x3 TUG-2 VC-12 C-12 TU-12 2.048 Kbit/s

  15. Níveis Hierárquicos Sonet(ANSI) e SDH(ITU-T)

  16. Comparação das Taxas ExistentesSonet/SDH 2 8 34 140 565 2260 PDH CEPT Mbit/s E1 E2 E3 1,5 6,3 45 PDH USA T1 T2 T3 Mbit/s SDH STM-1 STM-4 STM-16 STM-64 51 155 622 2488 9953 SONET OC1 OC3 OC12 OC48 OC192 SONET: “Synchronous Optical Network

  17. ESTRUTURA DO SINAL SÍNCRONO F F F F (N* M BYTES) B B F B B B N LINHAS (N* M BYTES) B B B M COLUNAS

  18. F F F F VIRTUAL CONTAINER (VC) N LINHAS SECTION OVERHEAD M COLUNAS ESTRUTURA DE QUADRO

  19. ESTRUTURA DO QUADRO (VIRTUAL CONTAINER) • Virtual Container • Usado para transportar os sinais tributários • Transmissão fim-a-fim sobre a rede SDH • Montado e desmontado somente uma vez • Section Overhead • Provê facilidades para suportar e manter o transporte de • um VC • Não é trasferido com o VC entre sistemas de transporte • diferentes

  20. REDE SDH TRIBUTARY SIGNAL TRIBUTARY SIGNAL TRANSPORT SYSTEM “X” TRANSPORT SYSTEM “Y” TRANSPORT FRAME “Y” TRANSPORT FRAME “X” VC ASSEMBLY NODE SECTION OVERHEAD “Y” SECTION OVERHEAD “X” VC DISASSEMBLY NODE SDH NETWORK NODES VC TRANSFERRED INTACT

  21. F F F F 155,52 Mbit/s 2430 BYTES/FRAME STM-1 VIRTUAL CONTAINER (VC-4) CHANNEL CAPACITY = 150,34Mbit/s 9 LINHAS SECTION OVERHEAD 9 colunas 261 colunas Estrutura de Quadro STM-1

  22. Localização do VC no Quadro • Pode começar em qualquer lugar do PAYLOAD do STM1 • facilitar multiplexagem • ajustes de temporização • Pode começar em um quadro e terminar em • outro • Apontador, indica o inicio do VC (localizado no Section Overhead)

  23. FRAME N+1 FRAME N F F F POINTER BYTES J1 VIRTUAL CONTAINER SECTION OVERHEAD FRAME N POINTER BYTES SECTION OVERHEAD FRAME N+1 Localização do VC no Quadro

  24. Sincronização de Quadro (Ação dos Ponteiros)

  25. SINAL SERIAL STM-1 155,52 Mbit/s Capacidade do Payload=149,76Mbit/s projetado para transporte de 140 Mbit/s Virtual Container (VC-4)

  26. Virtual Container (VC-4) • Container (C4) + Path Overhead • Container (C4) • 2.340 bytes • 149,76 Mbit/s • Path Overhead (High Order Path Overhead) • Monitoração de Alarme • Monitoração de Performance

  27. SINCRONIZAÇÃO CAPACIDADE DO PAYLOAD VIRTUAL CONTAINER SÍNCRONO SINAL DO TRIBUTÁRIO MAPEAMENTO DO PAYLOAD MAPEADO SINAL À 149,76 Mbit/s VC-4 150,34 Mbit/s 139,264Mbit/s PATH OVERHEAD Bits de Enchimento Processo de Montagem do VC-4

  28. DE-SINCRONIZAÇÃO VIRTUAL CONTAINER SÍNCRONO SINAL DO TRIBUTÁRIO CAPACIDADE DE PAYLOAD DEMAPEAMENTO DE PAYLOAD MAPEADO SINAL A 149,76 Mbit/s VC-4 150,34 Mbit/s 139,264Mbit/s DE-SINCRONIZAÇÃO LOOP FECHADO DE FASE (PLL) PATH OVERHEAD Processo de Desmontagem do VC-4

  29. Unidade de Tributário SINAL SERIAL STM-1 155,52 Mbit/s STM-1 VC-4 C-4 TU-12 CAPACIDADE DO CONTAINER STM-1

  30. Unidades de Tributários (Tu) 86 COLUNAS 4 COLUNAS 12 COLUNAS 3 COLUNAS 9 LINHAS TU 12 2,304 Mbit/s TU 2 6,912 Mbit/s TU 3 49,54 Mbit/s TU 11 1,728 Mbit/s

  31. Unidades de Tributários (Tu) • TU 11 • 27bytes - 1,728 Mbit/s • Otimizada para transporte de DS1(1,544 Mbit/s) • 84 TUs 11 podem ser multiplexadas para formar um VC4 • TU 12 • 36bytes - 2,304 Mbit/s • Otimizada para transporte de 2M(2,048 Mbit/s) • 63 TUs 12 podem ser multiplexadas para formar um VC4

  32. Unidades de Tributários (Tu) • TU 2 • 108bytes - 6,912 Mbit/s • Otimizada para transporte DS2(6,312Mbit/s) • 21 TUs 2 podem ser multiplexadas para formar um VC4 • TU 3 • 774bytes - 49,54 Mbit/s • Otimizada para transporte DS3(44,736 Mbit/s) • 03 TUs 3 podem ser multiplexadas para formar um VC4 • Pode acomodar sinais E3

  33. Unidades de Tributários (Tu) • Estrutura da Unidade de Tributário • Sinal tributário de baixa taxa é mapeado em um Container • O Path Overhead é incluído para criar o VC • Um apontador é incluído para criar a TU • Modo de Operação • Modo Flutuante • O VC-n (n=11,12,2) pode flutuar livremente no payload do TU-n correspondente • Requer apontador de TU para indicar o início do VC

  34. 139,264 Mbit/s C-4 AU-4 VC-4 x1 x3 xN x1 AUG STM-N VC-3 TU-3 TUG-3 C-3 34,368 Mbit/s CONTAINER x7 VIRTUALCONTAINER LEGENDA TRIBUTARY UNIT x3 TRIBUTARYUNITGROUP TUG-2 C-12 VC-12 TU-12 ADMINISTRATIVEUNIT MAPEAENTO 2,048 Mbit/s ADMINISTRATIVEUNIT GROUP ALINHAMENTO PROCESSAMENTO DE PONTEIRO MULTIPLEXAÇÃO SYNCHONOUS TRANSPORT MODULE Estrutura de Multiplexação ITU-T

  35. Elementos da Estrutura de Multiplexação ITU-T • Virtual Container - Container + Path Overhead • VC de ordem inferior : VC-m (m = 11,12,2 ou 3) • VC de ordem superior : VC-n (n = 3 ou 4) • Unidade de Tributário (TU) - VC-m + Ponteiro • Unidade Administrativa (AU) -VC-n + Ponteiro • Grupo de Unidades Tributárias (TUG) - Grupo de TUs multiplexados • Grupo de Unidades Administrativas (AUG) - Grupo de AUs multiplexados

  36. VC-4 CARREGADO COM 63 TU-12 Feixe de Sinal Serial STM-1 155,52 Mbit/s STM-1 VC-4 C-4

  37. FORMAÇÃO DO TUG-2 A PARTIR DE 3 TU-12

  38. Entrelaçamento Byte a Byte 7 TUG-2 para formar 1 TUG-3

  39. Multiplexação de 3 TUG-3 para formar 1 VC-4

  40. Multiplexação de AU-4 num AUG

  41. Entrelaçamento Byte a Byte 7 TUG-2 para formar 1 VC-3

  42. FORMAÇÃO DO STM-1 A PARTIR DE 3 VC-3

  43. Multiplexação de AU-3 num AUG

  44. Overhead Embutidos no STM-1 • RSOH - Overhead de Seção Regeneradora • MSOH - Overhead de Seção Multiplex • Path Overhead • Ordem Inferior • Ordem Superior

  45. OVERHEAD POH(ordem superior) POH(ordem inferior) RSOH C-4 VC-4 139,264 Mbit/s x1 xN x3 AUG STM-N AU-4 x1 TU-3 VC-3 C-3 TUG-3 34,368 Mbit/s MSOH x7 LEGENDA x3 VC-12 C-12 TU-12 TUG-2 2,048 Mbit/s CONTAINER VIRTUALCONTAINER TRIBUTARY UNIT TRIBUTARYUNITGROUP ADMINISTRATIVEUNIT ADMINISTRATIVEUNIT GROUP SYNCHONOUS TRANSPORT MODULE

  46. OVERHEAD • Path Overhead • Provê as facilidades requeridas para suportar e manter o transporte de VCs entre as terminações do caminho onde o VC é montado e desmontado

  47. MULTIPLEXER SECTION MULTIPLEXER SECTION REGENERATOR SECTION REGENERATOR SECTION REGENERATOR SECTION SDH TERMINAL MULTIPLEXER SDH TERMINAL MULTIPLEXER TRIBUTARY SIGNALS TRIBUTARY SIGNALS SDH REGENERATOR SDH REGENERATOR SDH DIGITAL CROSS-CONNECT SYSTEM PATH Segmentos da Rede SDH

  48. Funções de Overhead TERMINAL MULTIPLEX TERMINAL MULTIPLEX ADM REGENERADOR REGENERADOR RSOH MSOH POH TRIBUTÁRIO SEM DERIVAÇÃO

  49. A1 A1 A1 A2 A2 A2 JO RSOH B1 E1 F1 D1 D2 D3 PONTEIRO DE AU B2 B2 B2 K1 K2 D4 D5 D6 MSOH D7 D8 D9 D10 D11 D12 S1 M1 E2 BYTES RESERVADOS PARA UMA FUTURA PADRONIZAÇÃO INTERNACIONAL BYTES RESERVADOS PARA USO NACIONAL Bytes do Overhead (MSOH e RSOH)

  50. Funções de Overhead • Alinhamento de Quadro (A1,A2) • A1=11110110 • A2=00101000 • Trilha da Seção de Regeneração: byte J0 • Este byte é usado para transmitir repetitivamente um identificador de ponto de acesso à seção para que um receptor possa verificar sua continuidade de conexão ao transmissor pretendido. OBS:(byte C1).Nas versões anteriores de recomendação o byte C1 foi definido como um identificador único, indicando o valor binário do nível do SDH.
