任务 综合零件 2 图形的绘制

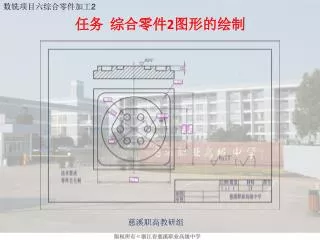

数铣项目六综合零件加工 2. 任务 综合零件 2 图形的绘制. 慈溪职高教研组. 【任务目标】 综合运用 AutoCAD 绘图软件的各绘图命令、编辑命令、文字注写、图层、尺寸标注完成零件图的绘制 。 【任务分析】 环境设置：含绘图范围、图层、线型、文字、标注、单位、精度、颜色、图块设置等。 正确绘图：含图形、图框、标题栏、填充图案。. 【 任务实施 】 步骤一：启动 AutoCAD 软件，创建一个新的图形文件。 双击桌面上的“ AutoCAD2010” 快捷图标启动 AutoCAD 绘图软件，如图 1 所示。. 启动 AutoCAD 绘图软件，如图 2 所示。.

mostyn
Download Presentation

任务 综合零件 2 图形的绘制

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 数铣项目六综合零件加工2 任务综合零件2图形的绘制 慈溪职高教研组

  2. 【任务目标】 综合运用AutoCAD绘图软件的各绘图命令、编辑命令、文字注写、图层、尺寸标注完成零件图的绘制。 【任务分析】 环境设置：含绘图范围、图层、线型、文字、标注、单位、精度、颜色、图块设置等。 正确绘图：含图形、图框、标题栏、填充图案。

  3. 【任务实施】 步骤一：启动AutoCAD软件，创建一个新的图形文件。 双击桌面上的“AutoCAD2010”快捷图标启动AutoCAD绘图软件，如图1所示。 启动AutoCAD绘图软件，如图2所示。 图1 启动AutoCAD绘图软件 图2 AutoCAD工作界面

  4. 步骤二：设置图形界限。 在菜单栏中，执行“格式->图形界限”菜单命令，如图3所示。 在AutoCAD的命令栏中提示如下： • 命令: limits • 重新空间界限: • 指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>: • 指定右上角点 <420.0000,297.0000设置模型>: 297,210 • 图3 “图形界限”菜单命令

  5. 步骤三：设置图层、线性和线宽，并设置适当的线性比例。步骤三：设置图层、线性和线宽，并设置适当的线性比例。 图层属性如表1所示。 • 表1 图层属性

  6. 1.打开“图层特性管理器”对话框。单击“图层”工具栏中的“图层特性管理器”按钮，如图4所示。1.打开“图层特性管理器”对话框。单击“图层”工具栏中的“图层特性管理器”按钮，如图4所示。 图4 “图层”工具栏 • 调用图层命令后，弹出“图层特性管理器”对话框，如图5所示。 图5 “图层特性管理器”对话框

  7. 2. 新建图层。单击“新建图层”按钮，如图6所示。 • 图6 “新建图层”按钮 在“名称”中输入图层名称，如图7所示。 图7 输入图层名称

  8. 3.设置图层颜色。单击“颜色”栏中的“白”选项，弹出“选择颜色”对话框，从中选择需要的颜色，如图8所示，完成后单击“确定”按钮，完成图层的颜色设置。3.设置图层颜色。单击“颜色”栏中的“白”选项，弹出“选择颜色”对话框，从中选择需要的颜色，如图8所示，完成后单击“确定”按钮，完成图层的颜色设置。 图8 设置图层颜色

  9. 4.设置图层线性。单击“线型”栏中的“Continuous”选项，弹出“选择线型”对话框，如图9所示。单击“加载”按钮，弹出“加载或重载线性”对话框，如图10所示，从中选择需要的线型，按住Ctrl键可以选择几种线型同时加载，单击“确定”按钮，完成线型的加载，然后在“选择线型”对话框中选择需要的线性，单击“确定”完成图层线型的设置。4.设置图层线性。单击“线型”栏中的“Continuous”选项，弹出“选择线型”对话框，如图9所示。单击“加载”按钮，弹出“加载或重载线性”对话框，如图10所示，从中选择需要的线型，按住Ctrl键可以选择几种线型同时加载，单击“确定”按钮，完成线型的加载，然后在“选择线型”对话框中选择需要的线性，单击“确定”完成图层线型的设置。 图9 “选择线型”对话框 图10 “加载或重载线型”对话框

  10. 5.设置“粗实线”图层为当前层。选中“粗实线”图层，单击“置为当前”按钮，如图11所示。5.设置“粗实线”图层为当前层。选中“粗实线”图层，单击“置为当前”按钮，如图11所示。 • 图11 “置为当前”按钮 6.设置线型比例。在菜单栏中，执行“格式->线性”菜单命令，如图12所示，弹出“线型管理器”对话框，如图13所示，单击“显示细节”按钮，在“全局比例因子”中输入合适的线型比例。 图12 “线型”菜单命令 图13 “线型管理器”对话框

  11. 步骤四：设置文字样式。 1.打开“文字样式”对话框。单击“样式”工具栏中的“文字样式”按钮，如 图14所示，弹出“文字样式”对话框，如图15所示。 图14 “样式”工具栏 图15 “文字样式”对话框

  12. 2.新建文字样式。单击“新建”按钮，弹出“新建文字样式”对话框，在“样式名”2.新建文字样式。单击“新建”按钮，弹出“新建文字样式”对话框，在“样式名” 中输入“尺寸”，如图16所示，单击“确定”按钮。 • 图16 “新建文字样式”对话框 “字体名”选项中，选择“gbenor.shx”，勾选“使用大字体”，“大字体”选项中， 选择“gbcbig.shx”，在“高度”中输入“3.5”，“宽度因子”中输入“1”，单击“应用”，完成“尺寸”文字样式设置，如图17所示。 图17 “尺寸”文字样式设置

  13. 单击“新建”按钮，弹出“新建文字样式”对话框，在“样式名”中输入“汉字”，单击“确定”按钮。“字体名”选项中，选择“仿宋_GB2312”, 在“高度”中输入“5”，“宽度因子”中输入“0.7”，单击“应用”，完成“汉字”文字样式设置，如图18所示。 • 图18 “汉字”文字样式设置 3.设置“尺寸”文字样式为当前文字样式。选中“尺寸”文字样式，单击“置为当前”按钮。

  14. 步骤五：设置标注样式。 1.打开“标注样式管理器”对话框。单击“样式”工具栏中的“标注样式”按钮，如 图19所示，弹出“标注样式管理器”对话框，如图20所示。 图19 “标注样式”按钮 图20 “标注样式管理器”对话框

  15. 2.单击“新建”按钮，弹出“创建新标注样式”对话框，“新样式名”中输入“机械图样”，如图21所示，单击“继续”按钮，弹出“新建标准样式：机械图样”对话框，如图22所示。2.单击“新建”按钮，弹出“创建新标注样式”对话框，“新样式名”中输入“机械图样”，如图21所示，单击“继续”按钮，弹出“新建标准样式：机械图样”对话框，如图22所示。 图21 “创建新标注样式”对话框 图22 “新建标注样式”对话框 图22 “新建标注样式”对话框

  16. 2.“符号和箭头”选项卡设置。“箭头大小”输入“3”，如图24所示。2.“符号和箭头”选项卡设置。“箭头大小”输入“3”，如图24所示。 图24 “符号和箭头”选项卡设置

  17. 3.“文字”选项卡设置。“文字样式”选项中，选择“尺寸”文字样式，“从尺寸线偏移”输入“1”，如图25所示。3.“文字”选项卡设置。“文字样式”选项中，选择“尺寸”文字样式，“从尺寸线偏移”输入“1”，如图25所示。 图25 “文字”选项卡设置

  18. 4.“主单位”选项卡设置。“精度”选项中，选择“0”，“小数分隔符”选项中，选择“.”，如图26所示。单击“确定”按钮。4.“主单位”选项卡设置。“精度”选项中，选择“0”，“小数分隔符”选项中，选择“.”，如图26所示。单击“确定”按钮。 图26 “主单位”选项卡设置

  19. 5.设置“角度标注”子标注样式。在“标注样式管理器”对话框中，单击“新建”，弹出“创建新标注样式”对话框，在“用于”选项中，选择“角度标注”，如图27所示，单击“继续”按钮，弹出“新建标准样式：机械图样：角度”对话框，如图28所示。5.设置“角度标注”子标注样式。在“标注样式管理器”对话框中，单击“新建”，弹出“创建新标注样式”对话框，在“用于”选项中，选择“角度标注”，如图27所示，单击“继续”按钮，弹出“新建标准样式：机械图样：角度”对话框，如图28所示。 图27 “角度标注”子标注样式 图28 “新建标准样式：机械图样：角度”对话框 图28 “新建标准样式：机械图样：角度”对话框

  20. 切换到“文字”选项卡，“文字对齐”中选择“水平”，如图29所示，单击“确定”完成“角度标注”子标注样式设置。切换到“文字”选项卡，“文字对齐”中选择“水平”，如图29所示，单击“确定”完成“角度标注”子标注样式设置。 图29 “角度标注”子标注样式设置

  21. 6.设置“半径标注”子标注样式。在“标注样式管理器”对话框中，单击“新建”，弹出“创建新标注样式”对话框，在“用于”选项中，选择“半径标注”，单击“继续”按钮，弹出“新建标准样式：机械图样：半径”对话框。切换到“文字”选项卡，“文字对齐”选项中，选择“ISO 标准”，如图30所示。 图30 “新建标准样式：机械图样：半径”文字选项卡设置

  22. 切换到“调整”选项卡，“调整”选项中，选择“文字”，“优化”中，勾选“手动放置文字”，如图31所示。单击“确定”完成“半径标注”子标注样式设置。切换到“调整”选项卡，“调整”选项中，选择“文字”，“优化”中，勾选“手动放置文字”，如图31所示。单击“确定”完成“半径标注”子标注样式设置。 7.设置“直径标注”子标注样式。与“半径标注”子标注样式设置方法完全相同。 图31 “新建标准样式：机械图样：半径”调整选项卡设置

  23. 步骤六：绘制零件图。 • 1.绘制零件外轮廓。在“图层”工具栏中，选择“粗实线”图层。单击“绘图”工具栏的“矩形”按钮 ，绘制零件的轮廓线，图形效果如图32所示。 命令行文本参考： 命令: _rectang 指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @100,100 • 图32 绘制零件外轮廓

  24. 2.绘制零件中心线。在“图层”工具栏中，选择“点画线”图层。单击“绘图”工具栏的“直线”按钮，右键单击“状态栏”中的“对象捕捉追踪”，弹出菜单，选上“中点”，如图33所示，绘制零件中心线，图形效果如图34所示。2.绘制零件中心线。在“图层”工具栏中，选择“点画线”图层。单击“绘图”工具栏的“直线”按钮，右键单击“状态栏”中的“对象捕捉追踪”，弹出菜单，选上“中点”，如图33所示，绘制零件中心线，图形效果如图34所示。 图34 绘制零件中心线 图33 “对象捕捉追踪”

  25. 3.绘制零件第一凸台部分。在“图层”工具栏中，选择“粗实线”图层。单击“绘图”工具栏的“圆”按钮 ，绘制一个直径为80的圆，图形效果如图35所示。 • 图35 绘制圆后的效果 • 命令行文本参考： • 命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]: • 指定圆的半径或 [直径(D)]: d 指定圆的直径: 80

  26. 单击“绘图”工具栏中的“正多边形”按钮，绘制正六边形，图形效果如图36所示。单击“绘图”工具栏中的“正多边形”按钮，绘制正六边形，图形效果如图36所示。 • 图36 绘制正六边形后的效果 • 命令行文本参考： • 命令: _polygon 输入边的数目 <4>: 6 • 指定正多边形的中心点或 [边(E)]: • 输入选项 [内接于圆(I)/外切于圆(C)] <I>: c • 指定圆的半径: 25

  27. 单击“修改”工具栏的“分解”按钮，将正六边形进行分解操作，完成操作后每条边为单独对象。单击“修改”工具栏中的“圆角”按钮，对边进行分别圆角操作，圆角大小为“10”，图形效果如图37所示。单击“修改”工具栏的“分解”按钮，将正六边形进行分解操作，完成操作后每条边为单独对象。单击“修改”工具栏中的“圆角”按钮，对边进行分别圆角操作，圆角大小为“10”，图形效果如图37所示。 • 图37 圆角后的效果 • 命令行文本参考： • 命令: _fillet • 当前设置: 模式 = 修剪，半径 = 5.0000 • 选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: r • 指定圆角半径 <5.0000>: 10 • 选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: • 选择第二个对象，或按住 Shift 键选择要应用角点的对象:

  28. 4.绘制六个孔。在“图层”工具栏中，选择“点画线”图层。单击“绘图”工具栏的“圆”按钮 ，绘制一个直径为34的圆，图形效果如图38所示。 • 图38 绘制圆后的效果 命令行文本参考： 命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]: 指定圆的半径或 [直径(D)]: d 指定圆的直径: 34

  29. 在“图层”工具栏中，选择“粗实线”图层。单击“绘图”工具栏的“圆”按钮，绘制一个直径为8的圆，图形效果如图39所示。在“图层”工具栏中，选择“粗实线”图层。单击“绘图”工具栏的“圆”按钮，绘制一个直径为8的圆，图形效果如图39所示。 • 图39 绘制圆后的效果 命令行文本参考： 命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]: 指定圆的半径或 [直径(D)]: d 指定圆的直径: 8

  30. 单击“修改”工具栏中的“阵列”按钮，弹出“阵列”对话框，如图40所示。单击“修改”工具栏中的“阵列”按钮，弹出“阵列”对话框，如图40所示。 选择“环形阵列”，选取“中心点”和“对象”，设置如图41所示。 图40 “阵列”对话框 图41 “阵列”设置

  31. 完成“阵列”操作，图形效果如图42所示。 • 图42 “阵列”后的效果

  32. 5.绘制凸台部分。单击“修改”工具栏的“偏移”按钮 ，将边向里偏移“5”，图形效果如图43所示。 • 图43 “偏移”后的效果 • 命令行文本参考： • 命令: _offset • 当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0 • 指定偏移距离或 [通过(T)/删除(E)/图层(L)] <5.0000>: • 选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: • 指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>: • 选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:

  33. 单击“修改”工具栏的“分解”按钮，将边进行分解操作，完成操作后每条边为单独对象。单击“修改”工具栏中的“圆角”按钮，对边进行分别圆角操作，圆角大小为“10”，图形效果如图44所示。单击“修改”工具栏的“分解”按钮，将边进行分解操作，完成操作后每条边为单独对象。单击“修改”工具栏中的“圆角”按钮，对边进行分别圆角操作，圆角大小为“10”，图形效果如图44所示。 • 图44 “圆角”后的效果

  34. 6.绘制零件主视图左半部分。图形效果如图45所示6.绘制零件主视图左半部分。图形效果如图45所示 • 7. 绘制零件图主视图右边半剖视图。单击“修改”工具栏中的“镜像”按钮 ，对左半部分进行镜像操作，图形效果如图46所示。 • 图45 主视图左半部分的效果 • 图46 “镜像”后的效果 命令行文本参考： 命令: _mirror 选择对象: 指定对角点: 找到 7 个 选择对象: 指定镜像线的第一点: 指定镜像线的第二点: 要删除源对象吗？[是(Y)/否(N)] <N>:

  35. 8.右边视图创建剖面线。在“图层”工具栏中，选择“细实线”图层。单击“绘图”工具栏中的“图案填充”按钮 ，弹出“图案填充和渐变色”对话框，如图47所示。 图47 “图案填充和渐变色”对话框

  36. 单击“图案”选项，选择“ANSI31”，单击“添加：拾取点”，在需要创建剖面线的区域单击左键，区域边界变成虚线后再单击右键“确认”，弹出“图案填充和渐变色”对话框，单击“确定”完成创建剖面线的操作，图形效果如图48所示。单击“图案”选项，选择“ANSI31”，单击“添加：拾取点”，在需要创建剖面线的区域单击左键，区域边界变成虚线后再单击右键“确认”，弹出“图案填充和渐变色”对话框，单击“确定”完成创建剖面线的操作，图形效果如图48所示。 图48 创建剖面线后的效果

  37. 9.对主视图和俯视图创建尺寸。单击“标注”工具栏中的“线性”按钮 、“直径”按钮 和“半径”按钮，完成尺寸的创建，图形效果如图49所示。 图49 标注后的效果

  38. 10.绘制图幅图框。图形效果如图50所示。 11.绘制标题栏。图形效果如图51所示。 • 图50 图幅图框绘制后的效果 图51 标题栏绘制后的效果

  39. 12.整合零件图。图形效果如图52所示。 图52 整合零件图后的效果
