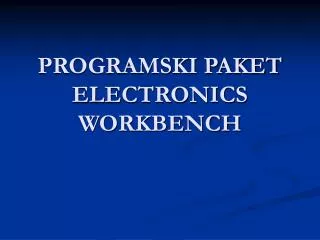

  1. PROGRAMSKI PAKET ELECTRONICS WORKBENCH

  2. O programu • Electronics Workbench je program čija je namjena crtanje električnih shema i projektiranje analognih, digitalnih i kombiniranih sklopova, ispitivanje svojstava sklopova mjerenjem karakterističnih mjernih veličina, simuliranje rada i izrada dokumentacije. • Ima vrlo široku primjenu kako u amaterskom tako i u profesionalnom i obrazovnom svijetu • http://www.elektronika.ba/520/electronic-workbench-v5.12-soft/

  3. Izgled prozora

  4. Glavni izbornici • File – nalaze se naredbe za rad sa simulacijom (spremanje, printanje, otvaranje nove simulacije...) • Edit - nalaze se naredbe za uređivanje simlacije (brisanje, kopiranje komponenti...) • Circuit - nalaze se naredbe za rad s komponentama (rotiranje, zumiranje, zrcaljenje kompnenti...) • Analysis – nalaze se naredbe za pocetak i kraj simlacije kao i razne analize • Window – ovdje se nalaze naredbe za uredivanje vise simulacija koje su otvorene u razlicitim prozorima • Help – ovdje nalazimo podatke o programu (godina izdavanja, licenca...) kao i pomoć o elementima

  5. Elementi • Izvori – u ovoj skupini nalazimo razne izvore (Vcc, Vdd, baterija, strujni i naponski izvori,AM i FM izvori...) • Osnovni elementi – nalaze se elementi potrebni za rad svakog strujnog kruga (otpornici, zavojnice, kondenzatori...) • Diode – nalaze se led, zener, foto diode, triaci i diaci • Tranzistori – nalaze se NPN, PNP tranzistori, JFET i MOSFET tranzistori kao i GaAsFET • Analogni integrirani krugovi – nalaze se operacijska pojačala, kao i komparator i fazno zaključana petlja • Razni integrirani krugovi – ovdje se nalaze A/D i D/A pretvornici kao i monostabilni multivibrator • Digitalni integrirani krugovi – ovu grupu sacinjavaju predlosci elemenata...

  6. Logička vrata – nalazimo buffere i logička vrata (I, ILI, NI, NILI...) • Digitalni elementi - ovu grupu sačinjavaju multivibratori, multipleksori, enkoderi... • Indikator – ovdje se nalaze ampermetar , voltmetar i display-i • Funkcije – nalaze se nozitelji, djelitelji, ograničivači... • Razno – u ovu grupu spadaju elementi koji se ne mogu svrstati u nijednu od prethodnih grupa (kristal kvarca, istosmjerni motor, katodna cijev...) • Instrumenti – mogu se pronaci osciloskop, funkcijski generator, multimetar, logički analizator...

  7. Primjena programa • 1. Izvesti sklop s tri stanja TTL skupine prema shemi.

  8. Postupak spajanja : Otvoriti grupu komponenata u kojoj se nalazi komponenta koju tražite. Kliknite na komponentu i odvucite je na mjesto koje želite.Odaberite komponentu klikom na nju (selektirana komponenta je crvene boje), te iz izbornika Circuit odaberite opciju Rotate ili pritisnite kombinaciju tipaka Ctrl + R. U izborniku Circuit možete odabrati i opcije Flip vertical i Flip horizontal. Tim opcijama komponentu zrcalite oko X, odnosno Y osi.Postavite pokazivač miša uz izvod komponente, tako da se na izvodu pojavi crni kružić. Kliknite i pomaknite miša do drugog izvoda. Kliknite na komponentu i pomaknite je na željeno mjesto. Slično se pomiču i vodiči, no oni se mogu pomicati samo okomito na smjer protezanja. Komponente i vodiče brišete tako da ih selektirate (selektirana komponenta je crvene boje, a selektirani vodič je zadebljan) i iz izbornika Edit odaberete Delete ili pritisnete tipku Delete i u dijaloškom okviru koji će iskočiti pritisnete Yes.Dvostruko kliknite na vodič. U novootvorenom prozoru odaberite boju koju želite i kliknite OK. Ova opcija je korisna kako biste lakše raspoznali pojedine signale.

  9. 2. Mijenjati stanje ulaza A i E prema vrijednostima u tablici, u istu upisati pokazivanje instrumenta, te upisati logičko stanje na izlazu sklopa:
