Digsilent power factory programski paket

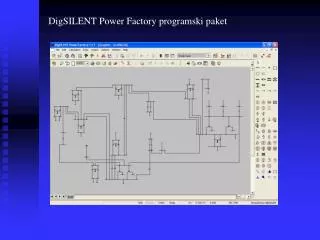

DigSILENT Power Factory programski paket


Digsilent power factory programski paket

  • Kreiranje novog projekta

Na glavnom izborniku odabrati opciju File → New → Project


Digsilent power factory programski paket

  • Kreirani projekt moguće je nadopuniti sa :

  • Novim neovisnim modelom mreže →New →Grid

  • Blokovskim dijagramom modelirane komponente ili procesa iz

  • aktualnog projekta→New →Block/Frame Diagram

  • Sučeljem virtualnog instrumenta s grafičkim prikazom odabranih

  • simuliranih veličina iz aktualnog projekta →New →Virtual

  • Instrument Panel

  • Novim jednopolnim prikazom modela mreže→ New →Single

  • Line Graphic

  • Složenim modelom neke komponente iz aktualnog projekta→

  • New → Composite Net Element


Digsilent power factory programski paket

Postavke sustava jedinica i njihovih eksponenata ulaznih i izlaznih podataka :

Edit→ Project..


Digsilent power factory programski paket

  • Prijenos podataka u DigSILENT Power Factory

  • - Export

  • File → Close Project → Export Data (*dz)

  • → Windows Metafile (*.wmf)

  • → Windows Bitmap (*.bmp)

  • - Import

  • File → Close Project → Import Data (*dz)

  • Usklađivanje s datotekama ostalih aplikacija :

  • File → Close Project → Conversion → GIS

  • → PSS/E

  • → PSS/U

  • → Neplan

  • → DVG ...


Digsilent power factory programski paket

  • Crtanje jednopolne sheme modela mreže

  • Odabir komponenti iz palete na desnoj strani glavnog prozora →

  • Select, drag and drop


Digsilent power factory programski paket

  • Unos osnovnih podataka komponenti EES-a

Dijaloški okvir svake komponente sačinjavaju opcije :

→ Basic Data

→Load Flow

→EMT Simulation

→RMS Simulation

→Reliability

→Harmonics

→ Optimization

→ ANSI Short-Circuit

→VDE/IEC Short-Circuit

→ Full Short-Circuit


Digsilent power factory programski paket

  • Sabirnice

→ Basic data→unos nazivnog linijskog napona

→ Optimization→unos najvišeg i najnižeg dozvoljenog napona (p.u.)


Digsilent power factory programski paket

Reliability →

Failure frequency →unos podataka o intenzitetu zastoja (beznaponsko stanje sabirnica)Beta →faktor oblika Weibullove razdiobe intenziteta ili trajanja zastoja Failure frequency per connection → unos podataka o intenzitetu beznaponskog stanja pojedinačnih polja spojenih na sabirnicu Repair duration →srednje vrijeme trajanja beznaponskog stanja


Digsilent power factory programski paket

  • Zračni ili kabelski vod

Basic data→Unos podataka o duljini voda; broju paralelnih trofaznih vodova; modelu voda → raspodjela jediničnih konstanti voda

Full Short-Circuit, EMT Simulation, RMS Simulation →definiranje mjesta kratkog spoja u odnosu na duljinu voda


Digsilent power factory programski paket

  • Električni parametri voda, kao i bilo koje komponente u DigSILENT Power Factory software-u modeliraju se :

  • Kreiranjem novog modela u aktivnom projektu→

  • Type →New Project Type

  • Odabirom postojećeg modela u aktivnom projektu →

  • Type →Select Project Type

  • Odabirom postojećeg modela u DigSILENT bazi podataka →

  • Type →Select Global Type


Digsilent power factory programski paket

Unos parametara → New Project Type

Basic Data


Digsilent power factory programski paket

Load Flow, EMT Simulation, RMS Simulation, Full Short Circuit


Digsilent power factory programski paket

Reliability

Stochastic model :

→ New Project Type

→ Select Project Type

→ Select Global Type

Failure frequency – broj zastoja dijelimo s duljinom voda i množimo sa 100


Digsilent power factory programski paket

  • Transformatori

Moguće je modelirati 2-namotni; 3-namotni; 2-N-namotni, te autotransformator

Okvir komponente – Basic data →tretman zvjezdišta, unos impedancija uzemljenja pojedine strane, unos broja transformatora u paralelnom radu

Load flow→postavke položaja regulacijske preklopke za svaki namot


Digsilent power factory programski paket

Okvir tipa komponente

Basic data →unos nazivnih snaga namota, grupe spoja i satnog broja, relativnog napona kratkog spoja, te gubitaka u bakru (ili vrijednosti X/R)


Digsilent power factory programski paket

Load flow, EMT, RMS Simulation, Full Short-Circuit

→postavke koraka i položaja regulacijske preklope za svaki namot

posebno; unos relativnog iznosa struje magnetiziranja i gubitaka u

praznome hodu


Digsilent power factory programski paket

Reliability

→ Type → New Project Type

→unos intenziteta zastoja, trajanja popravka i faktora oblika

Weibull-ove razdiobe


Digsilent power factory programski paket

  • Sinkroni stroj

Okvir komponente → Basic data →unos broja sinkronih strojeva s istim karakteristikama u paralelnome radu,odabir načina rada stroja – motor/generator, tretman zvjezdišta i impedancija uzemljenja


Digsilent power factory programski paket

Okvir komponente – Load Flow

→klasifikacija čvora, regulacija napona/faktora snage, postavke primarne i sekundarne regulacije, granice djelatne i jalove snage, postavke faktora opterećenja


Digsilent power factory programski paket

Okvir komponente - Reliability

→ Način regulacije predane djelatne snage – kontinurana/fiksni koraci ; granice predane djelatne snage

Stochastic model→ New Project Type →model generatora s više stanja – rad s punim kapacitetom, kvar, stanje sa smanjenim kapacitetom, njega..


Digsilent power factory programski paket

- Unos trajanja pojedinih stanja, te matrice vjerojatnosti prijelaza


Digsilent power factory programski paket

Okvir tipa komponente – Basic data

- Unos podataka o nazivnoj snazi, naponu, faktoru snage i spoju

Okvir tipa komponente – Load flow

  • Definiranje sinkronih reaktancija direktnog, inverznog i nultog sustava, postavke granica jalove snage


Digsilent power factory programski paket

Okvir modela komponente – Full Short-Circuit, EMT Simulation, RMS Simulation

Unos direktne, inverzne i nulte subtranzijentne reaktancije, djelatnog otpora namota statora, tipa sinkronog stroja →s istaknutim polovima/turbo


Digsilent power factory programski paket

  • Model opterećenja

Load flow→simetrični sustav – unos opterećenja jedne faze

→nesimetrični sustav – unos opterećenja 3 faze

Način unosa opterećenja – P,Q; P,cos(φ); Q, cos(φ); S, P; I, P; I, cos(φ)


Digsilent power factory programski paket

Krivulja trajanja opterećenja

→ definirati vremensku skalu (dnevna, tjedna, mjesečna, godišnja krivulja trajanja opterećenja)

→ definirati jednodimenzionalni vektor te unijeti točke krivulje trajanja opterećenja

→ Aproksimacija krivulje trajanja opterećenja – spline, polinom, linearna aproksimacija, konstantna aproksimacija


Digsilent power factory programski paket

Okvir komponente – Reliability

  • -Postavke cijene troškova prekida potrošača u odnosu na neisporučenu snagu;

  • Postavke spajanja potrošača na alternativni izvor napajanja

  • Postavke isključenja potrošačkog čvora u slučaju preopterećenja u sustavu
