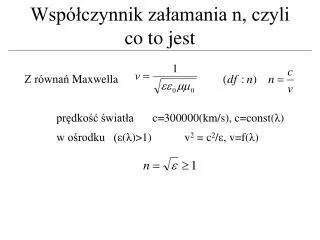

  1. Współczynnik załamania n, czylico to jest Z równań Maxwella prędkość światła c=300000(km/s), c=const(λ) w ośrodku (ε(λ)>1) v2 = c2/ε, v=f(λ)

  2. Optyka geometryczna geometryczna: λ << rozmiar liniowy obiektów odwzorowanie (soczewka) punkt  punkt model falowy = cząsteczkowy falowa: λ = rozmiar liniowy obiektów odwzorowanie (źródło) punkt  plamka model falowy, dyfrakcja, interferencja (widoczna) falowa: λ >> rozmiar liniowy obiektów odwzorowanie (źródło) punkt  wszystkie kierunki model falowy, dyfrakcja!, interferencja niewidoczna

  3. (λ = rozmiar liniowy obiektówto np. badania struktury – dyfrakcja) λ(μm) E(eV) źródło promieniowania obiekt 10-9 10+9 promieniowanie γ proton 10-4 10+4 promieniowanie rtg kryształ (nadfiolet) 1 1 światło widzialne siatka dyfr (podczerwień) 10+6 10-6 promieniowanie 1cm mikrofalówka 10+8 10-8 fale TV TV 10+10 10-10 fale radiowe 100m radio

  4. Współczynnik załamania n, czylipo co to jest α n=1 n>1 β v r

  5. Całkowite wewnętrzne odbicie gdzie jesteś? α (schowek ?) ββc

  6. Całkowite wewnętrzne odbicie – wcześniejszy wschód słońca n(powietrza) = 1,00029 n=1+δ, δ=2.9·10-4ε sin β=1/n = (±)1-δ β = π/2-ε,  sin β = cos ε sin β=1/n  (±) 1–ε2/2 = 1-δ ε=(2δ)½ = 2.4·10-2 Δt/24h = ε/2π = 5.5min

  7. Rozszczepianie światła λ1, λ2 pryzmat v r λ1, λ2 φ siatka dyfrakcyjna r v

  8. Ognisko, ogniskowa, oś optyczna, płaszczyzna ogniskowa soczewka skupiająca oś optyczna F ognisko F odległość soczewka-ognisko=ogniskowa

  9. Ogniskowa f dla soczewki cienkiej (grubość d<<f), ograniczonej powierzchniami sfer o promieniach krzywizn r1, r2: dla próżni (n=1) dla 2 ośrodków: n  (n2/n1) lub zdolność skupiająca D, D(dioptrie)   f(m) Uwaga n(λ)  f(λ)

  10. Tworzenie obrazu - przykład dla f = 1m x=1,5m F y=3m położenie obrazu=ekranu (ostrość): (tzw. wzór soczewkowy)

  11. Obrazy, powiększenie=y/x dla soczewki skupiającej (f>0) położenie przedmiotu  obraz 0..f (lupa) pozorny, powiększony, prosty f f..2f (mikroskop) rzeczywisty, powiększony, odwrócony 2f 2f.. rzeczywisty, pomniejszony, odwrócony

  12. Tworzenie obrazu – wady soczewek nie tak, przyosiowe F=? v r położenie obrazu=ekranu (ostrość): to które f
