  1. Napelemgyárral kapcsolatos kérdések Készült az Elektronikus Eszközök Tanszékén, 2006. június 8.

  2. Alapfeltételek • 2 500 000 szelet/év volumen nagyjából óránként 285-300 szeletet jelent. Ez a termelési volumen automatikus szállító gépsorokat igényel, ahol lehet. 2. Használt gépsorokat napelemgyártás céljából NEM lehet kapni (Bidservice, e-bay). Ami kapható: conveyoros reflux kemencék, áruk 10.000-20.000 $, típustól-állapottól függően.

  3. Gyártási lépések és eldöntendő kérdések • Kell-e a felülettisztítást követően texturálást végezni? http://www.gtsolar.com/products/wetbench.php http://www.ecn.nl/en/zon/rd-programme/silicon-photovoltaics/crystalline-silicon-solar-cell-technology http://www.astec-ger.com

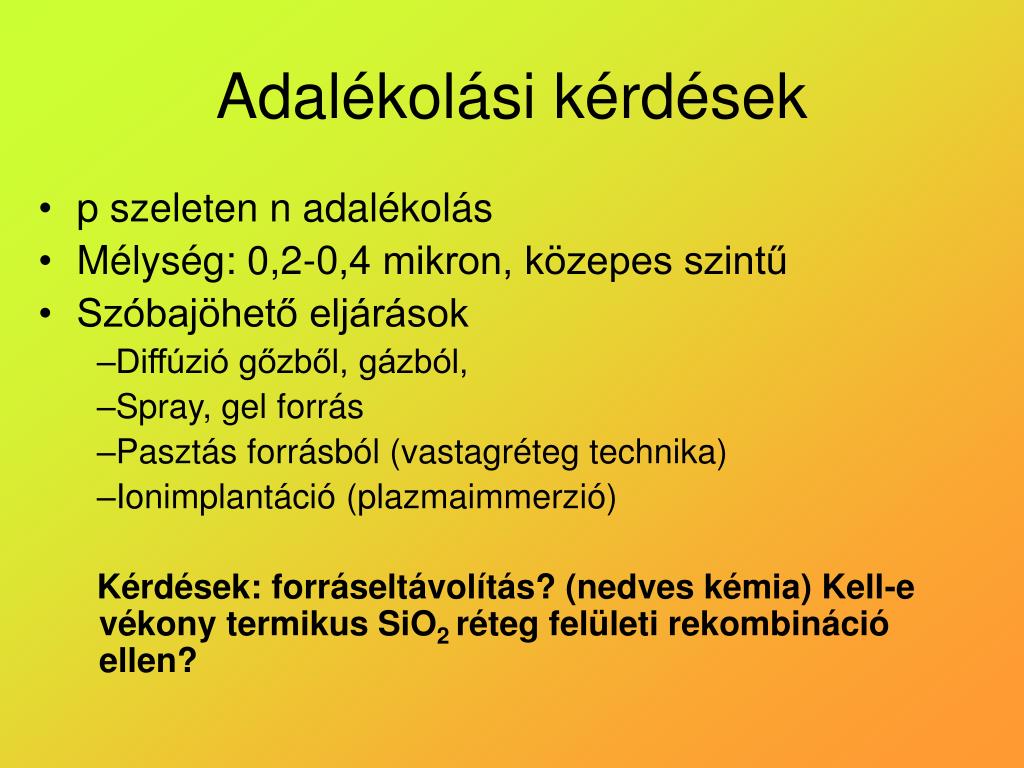

  4. Adalékolási kérdések • p szeleten n adalékolás • Mélység: 0,2-0,4 mikron, közepes szintű • Szóbajöhető eljárások • Diffúzió gőzből, gázból, • Spray, gel forrás • Pasztás forrásból (vastagréteg technika) • Ionimplantáció (plazmaimmerzió) Kérdések: forráseltávolítás? (nedves kémia) Kell-e vékony termikus SiO2 réteg felületi rekombináció ellen?

  5. Adalékolási példák Diffúzióval LYDOP can process up to 400cells simultaneously http://www.semcoeng.com/Pilot01/Rubrique/Index.php3?IdTheme=3

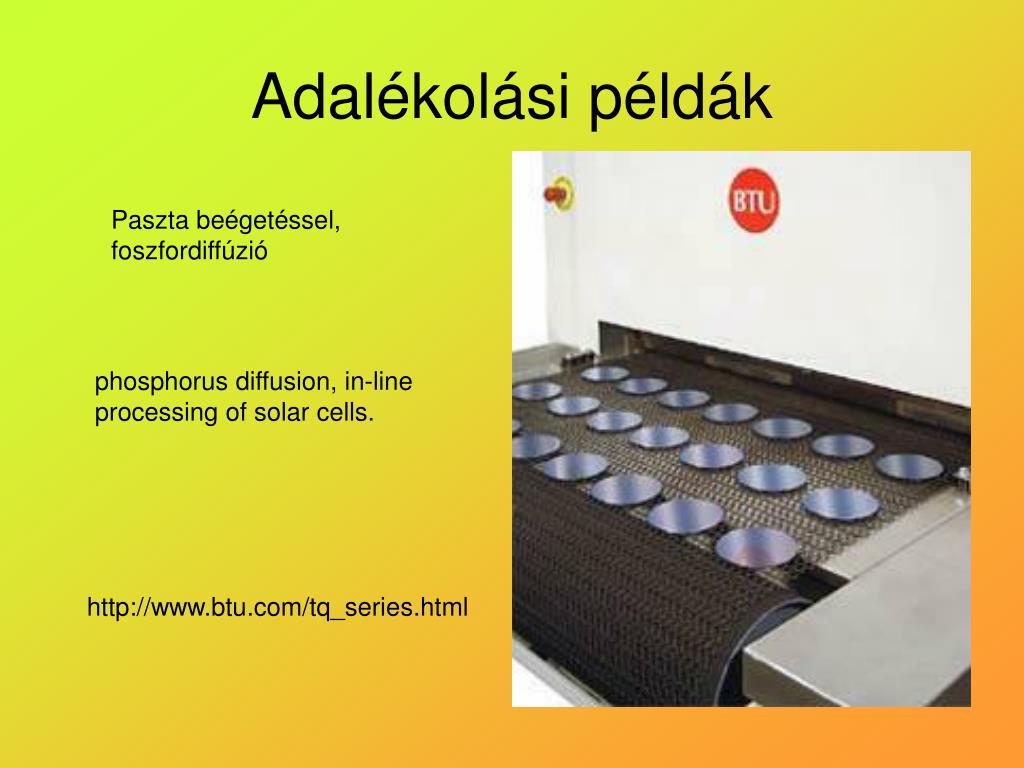

  6. Adalékolási példák Paszta beégetéssel, foszfordiffúzió phosphorus diffusion, in-line processing of solar cells. http://www.btu.com/tq_series.html

  7. ARC kialakítási példák ARC anyagai: SiO2, Si3N4, TiO2 Applied Films „Aton” in-line sputtering system, Si3N4 http://www.appliedfilms.com/fileadmin/PDF/aton_02.pdf ECN PECVD for nitride http://www.ecn.nl/en/zon/rd-programme/silicon-photovoltaics/crystalline-silicon-solar-cell-technology

  8. ARC kialakítás http://www.otb-solar.com/products_depx.html

  9. Fémezési példák • Paszta szárítás, beégetés in-line RTP Ellenállás fűtésű http://www.radianttech.com/solarcell02.html http://www.carbolite.com/products.asp?id=16&doc=16

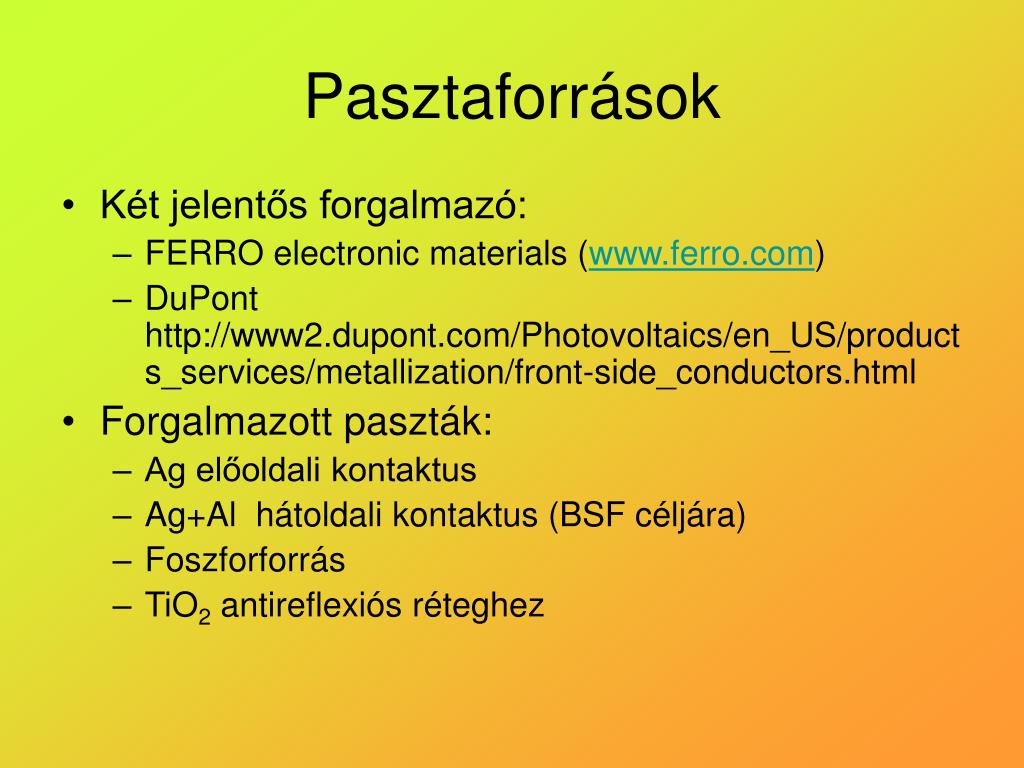

  10. Pasztaforrások • Két jelentős forgalmazó: • FERRO electronic materials (www.ferro.com) • DuPont http://www2.dupont.com/Photovoltaics/en_US/products_services/metallization/front-side_conductors.html • Forgalmazott paszták: • Ag előoldali kontaktus • Ag+Al hátoldali kontaktus (BSF céljára) • Foszforforrás • TiO2 antireflexiós réteghez

  11. Automatizálás kérdése • Eldöntendő: • Batch processing • Kombinált processing • Teljesen automatikus, in-line processing • Javaslat: kombinált • Ideális megoldás: teljesen zárt, in-line rendszer

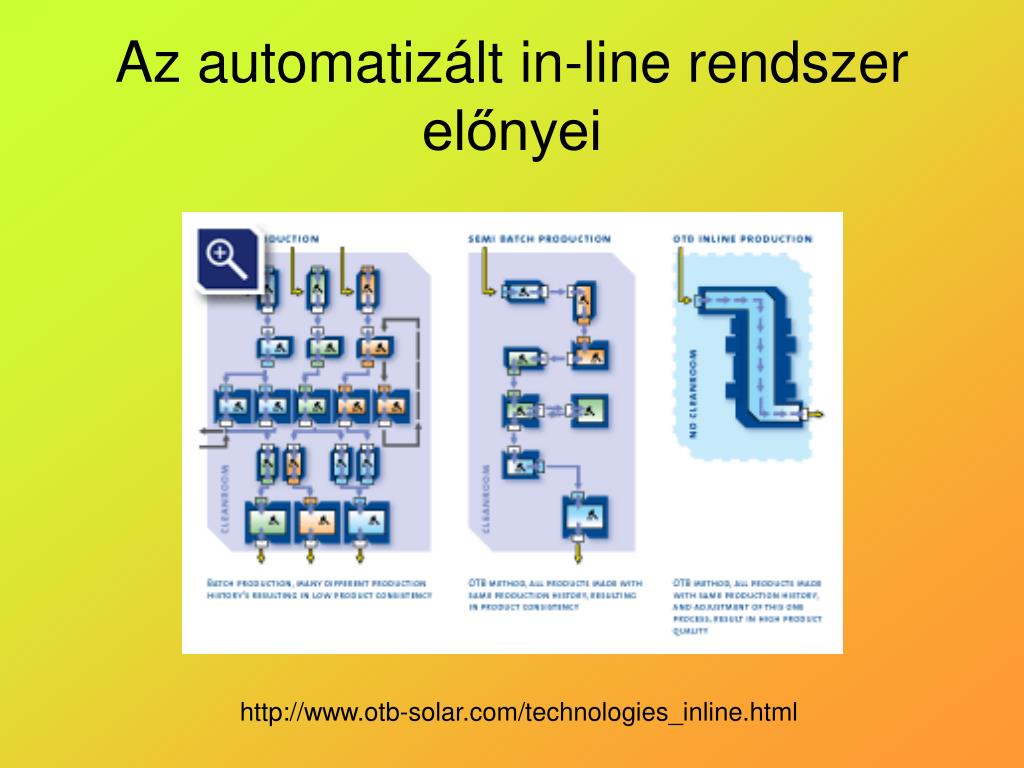

  12. Az automatizált in-line rendszer előnyei http://www.otb-solar.com/technologies_inline.html

  13. Teljesen automatizált in-line rendszer: OTB

  14. Minőségellenőrzés • Elhisszük-e a szállító által kristályra megadott élettartam adatot? • Szükséges-e gyártásközi ellenőrzés? • Modulba szerelés előtt milyen válogatást végzünk?

  15. http://www.otb-solar.com/products_linex.html
