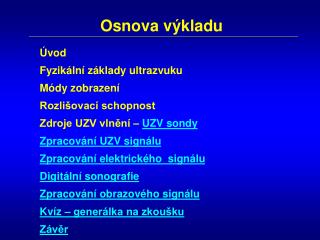

Osnova výkladu. Úvod. Fyzikální základy ultrazvuku. Módy zobrazení. Rozlišovací schopnost. Zdroje UZV vlnění – UZV sondy. Zpracování UZV signálu. Zpracování elektrického signálu. Digitální sonografie. Zpracování obrazového signálu. Kvíz – generálka na zkoušku. Závěr.

marin
Download Presentation

Osnova výkladu

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Osnova výkladu Úvod Fyzikální základy ultrazvuku Módy zobrazení Rozlišovací schopnost Zdroje UZV vlnění – UZV sondy Zpracování UZV signálu Zpracování elektrického signálu Digitální sonografie Zpracování obrazového signálu Kvíz – generálka na zkoušku Závěr

  2. Užívané UZV sondy dle druhu zobrazení - sektorové zobrazení, - mechanické rotační nebo oscilující sondy, - anulární sondy s elektronickou fokuzací, - lineární sondy s elektronickým sektorovým zobra- zením s fázovým buzením (computed phased array), - pravoúhlé zobrazení, - lineární sondy s elektronickou fokuzací fázově buzené,

  3. Přehled UZV sond 3,5 MHz Phased Array Převzato z demo CD Siemens SONOLINE ELEGRA. 1996.

  4. Přehled UZV sond 3,5 MHz Curved Array Převzato z demo CD Siemens SONOLINE ELEGRA. 1996.

  5. Přehled UZV sond 5 MHz „Super HighD“ Phased-Linear Array Převzato z demo CD Siemens SONOLINE ELEGRA. 1996.

  6. Přehled UZV sond 6,5 MHz Curved Array Převzato z demo CD Siemens SONOLINE ELEGRA. 1996.

  7. Přehled UZV sond 7,5 MHz Linear Array Převzato z demo CD Siemens SONOLINE ELEGRA. 1996.

  8. Přehled UZV sond Mechanické sondy Foto autor

  9. Přehled UZV sond Mechanické sondy - pokračování Převzato z popisu Siemens Endo-P Transducer. 1999.

  10. Přehled UZV sond Do hlubin UZV sondy Foto autor

  11. Foto autor

  12. Foto autor

  13. Foto autor

  14. Foto autor

  15. Zpracování UZV signálu - vychylování UZV svazku - mech. systémy s lineárním snímáním, - mech. systémy se sektorovým snímáním, - rotační systém, - systém s kývající sondou, - elektronické systémy s lineárním snímáním, - elektronické systémy se sektorovým snímáním, - fokuzace UZV svazku

  16. Mech. systémy se sektorovým snímáním Převzato z Drastich, A. Zobrazovací systémy v lékařství. VUT, Brno. 1990.

  17. Fokuzace svazku UZV signálu - typy - fokuzace UZV čočkou, - elektronická fokuzace, - s lineární řadou měničů, - v režimu vysílání, - v režimu příjmu, - velikostí apertury, - elektronicko-optická,

  18. El. fok. stat. s lin. řad. měn. v r. vysílání Převzato z Drastich, A. Zobrazovací systémy v lékařství. VUT, Brno. 1990.

  19. El. fok. stat. s lin. řad. měn. v r. příjmu Převzato z Drastich, A. Zobrazovací systémy v lékařství. VUT, Brno. 1990.

  20. El. fok. stat. s lin. řad. měn. vel. apert. Převzato z Drastich, A. Zobrazovací systémy v lékařství. VUT, Brno. 1990.

  21. El.-optická fok. stat. s lin. řad. měn. Převzato z Drastich, A. Zobrazovací systémy v lékařství. VUT, Brno. 1990.

  22. Zpracování elektrického signálu - dle módu zobrazení, - A mód zobrazení, - TM mód zobrazení, - B mód zobrazení - sektorová sonda, - B mód zobrazení - multiměničová sonda, - jednotka přijímače, - nelineární řízení zisku přijímače, - zesilovače s časově řízeným zesílením (TGC), - amplitudově řízené zesilovače, - příklad,

  23. Zpracování elektrického sign. - A mód

  24. Zpracování elektrického sign. - TM mód

  25. Zpracování elektrického sign. - B mód

  26. Zpracování elektrického sign. - B mód

  27. Digitální sonografie - idea

  28. Vstupní jednotka v režimu příjmu

  29. Vstupní jednotka v režimu vysílání

  30. Zprac. obrazového a pozičního signálu - konverze obrazu, - geometrická transformace, - přechod k jiné soustavě časování, - pravoúhlé zobrazení, - záměna řádků a sloupců, - lineární změna rozměrů v každé ze souřadnic, - sektorové zobrazení, - transformace z polárních do pravoúhlých souř., - časová transformace pomocí vyrovnávací paměti, - metody konverze,

  31. Metody konverze obrazu - dle způsobu vzorkování primárního parametrického pole, - primární parametrické pole je vzorkováno v bodech průsečíků trajektorie rozkladu a syntézy obrazu - vzorkování obou polí je nerovnoměrné, - princip metody - primární parametrické pole je vzorkováno rovnom. v polárních souřadnicích - hodnoty všech elementů (pixelů) jsou počítány interpolací, - princip metody

  32. Kvíz – generálka na zkoušku A mód je charakterizován jako? B mód je charakterizován jako? TM mód je charakterizován jako? Časová regulace zesílení (Time Gain Compensation - TGC) se používá především z důvodu … ? Co je hlavním důvodem pro použití ultrazvukového gelu?

  33. Kvíz – generálka na zkoušku Foto autor

  34. Závěr Děkuji Vám za pozornost a přeji Vám úspěch u zkoušky.

  35. Princip metod konverze 1. skupiny Převzato z Drastich, A. Zobrazovací systémy v lékařství. VUT, Brno. 1990.

  36. Princip metod konverze 2. skupiny Převzato z Drastich, A. Zobrazovací systémy v lékařství. VUT, Brno. 1990.

  37. Příklad TGC
