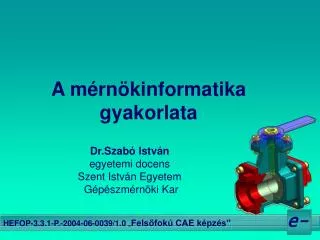

  1. A mérnökinformatika gyakorlata Dr.Szabó István egyetemi docens Szent István Egyetem Gépészmérnöki Kar

  2. Mérnökinformatika: mit? Miért? A probléma: „Egy termék fejlesztési és gyártási költségeinek 70-80 %-a a tervezés korai fázisában hozott döntésektől függ” A válasz: Számítógépes termékfejlesztés, analízis és gyártástervezés

  3. Az mérnökinformatika rendszere • Egymásra épülő technológiai szintek • Növekvő szakosodás • Kompatibilitás problémája PLM

  4. Iparági példák Építészet Gépészet Biomechanika

  5. Egy konfiguráció Alapelv A „számító gép” elterjedése

  6. A fejlődési pálya 1.Generáció (a ‘70-es évek): Számítógépes rajz – 2D

  7. 2D rajzolás

  8. A fejlődési pálya 1.Generáció (a ‘70-es évek): Számítógépes rajz – 2D 2. Generáció (’80-as évek): 3D, drótváz modellek

  9. „Drótváz” modell

  10. A fejlődési pálya 1.Generáció (a ‘70-es évek): Számítógépes rajz – 2D 2. Generáció (’80-as évek): 3D, drótváz modellek, munkaállomások 3. Generáció (’90-es évek): 3D testmodellek, parametrikus, asszociatív, alaksajátosság alapú rendszerek

  11. 3D testmodell

  12. Parametrikus, asszociatív

  13. A fejlődési pálya 1.Generáció (a ‘70-es évek): Számítógépes rajz – 2D 2. Generáció (’80-as évek): 3D, drótváz modellek, munkaállomások 3. Generáció (’90-es évek): 3D testmodellek, parametrikus, asszociatív, alaksajátosság alapú rendszerek 4. Generáció (2000-): PLM (Termék-életpálya menedzsment)

  14. A termék-életpálya Szintézis Igényanalízis Specifikációk Adatgyűjtés Tervkoncepció Modell CAD Szimuláció Jav., karb. Analízis TERVEZÉS Analízis Optimalizálás Marketing Szolgáltatás GYÁRTÁS Értékelés Logisztika CAM Dokumentálás Csomagol. Minőségellen. Gyártás Gyártásterv.

  15. Esettanulmányok: Testmodellek • Hogyan állítható elő egy 3D testmodell? • Térbeli primitívekkel (téglatest, henger stb.) • Alaksajátosságok alkalmazásával (téglatest, furat) • Vázlat (sketch) technikával

  16. „Sketch” technika

  17. Esettanulmány: VEM Analízis • Véges számú elem képzése • Terhelések, anyagjellemzők, peremfeltételek • Eredmények kiértékelése

  18. Esettanulmány: Kinematika • Mezőgazdasági példa • Kinematikai szimuláció • Fejlesztés

  19. „Reverse” engineering

  20. Virtuális prototípus Virtuális prototípus Valóságos prototípus és teszt Koncepció Végleges terv Virtuális teszt Hagyományos fejlesztés időigénye Megtakarítás Virtuális fejlesztés időigénye

  21. Tendenciák $ Virtuális teszt Fizikai teszt , mérés

  22. A program megvalósul:A Foglalkoztatáspolitikai és Munkaügyi Minisztérium Humánerőforrás-fejlesztési Operatív Program„A felsőoktatás szerkezeti és tartalmi fejlesztése”program keretében
