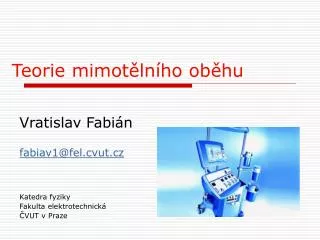

  1. Teorie mimotělního oběhu Vratislav Fabián fabiav1@fel.cvut.cz Katedra fyziky Fakulta elektrotechnická ČVUT v Praze

  2. Použití mimotělního oběhu • Při operacích srdce a plic • Choroby chlopní • Aneurysma • Bypas • Transplantace • Nádory • …

  3. Funkce mimotělního oběhu • nahrazuje po dobu vlastního chirurgického zákroku funkci srdce i plic • zajišťuje tedy cirkulaci a okysličování krve

  4. Princip mimotělního oběhu • žilní krev operovaného je odváděna jednou žilní kanylou z pravé síně nebo dvěma kanylami zavedenými do horní a dolní duté žíly • okysličená krev je přiváděna tepenní kanylou do aorty

  5. Historický vývoj • Prudký rozvoj po II. světové válce • 1955 – zavedení do klinické praxe v USA • 1957-58 – první pokusy o využití MO v ČSSR • 70. léta 20. stol – oxygenátor z dutých vláken • 1980 – oxygenátor Terumo • 2005 – JOSTRA HL30

  6. Ochrana myokardu • přerušena cirkulace v koronárním řečišti • kardioplegický roztok, 4°C

  7. Krevní čerpadla

  8. Krevní čerpadla • rotační válečková pumpa • dva protilehlé válečky (rolery) rotují v pevné kleci resp. válcové dutině a proti stěnám této klece resp. válcové dutiny přesně definovanou silou komprimují vloženou hadici, nejčastěji vyrobenou ze silikonových materiálů, kterou protéká krev. • lineární • není potřeba stelirizace před každou operací

  9. Princip MO – krevní čerpadla • kinetická centrifugální pumpa • vstupu krve axiálním otvorem do válcové komory v níž se nachází soustava několika vzájemně spojených rotujících kuželových ploch poháněných elektromagnetem. Krev axiálně vstupující a následně dopadající na tyto rotující kuželové plochy je urychlována a opouští komoru tangenciálně při obvodu • je potřeba sterilizovat před každou operací

  10. Rezervoár • Pro venózní krev • Navazuje na něj oxygenátor a poté výměník tepla • Objem až 2 litry

  11. Oxygenátor

  12. Oxygenátor • membránová oxygenace – semipermeabilní membrána z celofánu (polypropylen) • shodný princip jako při dialýze

  13. Výměník tepla • udržování požadované teploty pacienta • termoregulace v průběhu operace na MO • teplo je přenášené vodou • součást oxygenátoru Pokles tělesné teploty o 10°C Snížení metabolismu o 50%

  14. Výměník tepla

  15. BSA – Body Surface Area Mostellerova formule: BSA (m²) = ( [h(cm) x m(kg) ]/ 3600 )½ DuBois a DuBoisova formule: BSA (m²) = 0.20247 x h(m)0.725 x m(kg)0.425 Haycockova formule: BSA (m²) = 0.024265 x h(cm)0.3964 x m(kg)0.5378 Gehan a Georgova formule: BSA (m²) = 0.0235 x h(cm)0.42246 x m(kg)0.51456 Boydova formule: BSA (m2) = 0.0003207 x h(cm)0.3 x m(g)(0.7285 - ( 0.0188 x LOG(g) )

  16. BSA – Příklad h = 188 cm; m = 82 kg Mostellerova formule: BSA (m²) = ( 188 x 82 / 3600 )½ = 2,07

  17. Jostra HL20

  18. Jostra HL30

  19. Schéma mimotělního oběhu

  20. Schéma mimotělního oběhu

  21. SW – JOCAP XL

  22. Měření fyziologických veličin • teplota krve a pacienta • tlak krve • saturace krve kyslíkem • průtok krve • koncentrace jednotlivých látek v krvi

  23. Měření teploty • Dotykové • Termistory • Pozistory • negastory • Termoelektrické senzory (Seebeck) • Polovodičové senzory s PN přechodem (Schockley) • Bezdotykové • IR (Planck)

  24. Invazivní metody měření TK • katetr (teflon) vyplněný kapalinou – přenos tlaku hydrodynamickým vedením (fyziologický roztok) • katetr se snímačem přímo na hrotu – nejpřesnější měření – tenzometrický senzor TIP s různými snímači (piezoelektrický, kapacitní, optický)

  25. Snímač (polov. tenz.) Zesilovač Vypínatelný filtr Detektor maxima PSYST PDIAST Detektor minima PSTŘ fTEP Signál okamžité hodnoty tlaku Invazivní metody měření TK • Výhodou přímých metod je možnost bezproblémového získání spojitého průběhu krevního tlaku.

  26. Měření průtoku • Elektromagnetický indukční průtokoměr B je vektor magnetické indukce [Wb/m2] l je vzdálenost mezi elektrodam [m] v je rychlost proudící krve [m/s]

  27. Měření SpO2 • Měření oxymetrem • 2 LED (IR a červená) • Různá propustnost záření pro okysličenou a neokysličenou krev

  28. Reference [1] www.jostra.de [2] David Řehák: Teorie mimotělního oběhu, DP ČVUT 2000 [3] Vratislav Fabián: Teorie mimotělního oběhu (okruhu), FMM, ČVUT 2003

  29. Děkuji za pozornost …
