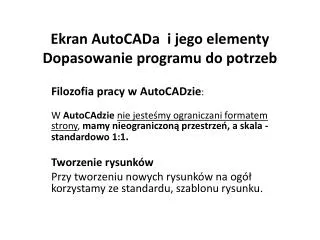

Ekran AutoCADa i jego elementy Dopasowanie programu do potrzeb

1. Ekran AutoCADa i jego elementyDopasowanie programu do potrzeb Filozofia pracy w AutoCADzie: W AutoCAdzienie jesteśmy ograniczani formatem strony, mamy nieograniczoną przestrzeń, a skala - standardowo 1:1. Tworzenie rysunków Przy tworzeniu nowych rysunków na ogół korzystamy ze standardu, szablonu rysunku.

2. Tworzenie rysunków, używanie standardu Przy tworzeniu nowych rysunków na ogół korzystamy ze standardu lub szablonu rysunku. Używanie standardu Opcja ta pozwala na praktycznie natychmiastowe przejście do rysowania w programie.Jedyną rzeczą, którą musimy zrobić, jest wybranie jednostek rysunkowych: • metryczne (milimetry, centymetry, metry); • angielskie (stopy, cale).

3. Ekran podstawowy (kursor graficzny, obszar rysunku, interfejs użytkownika) Firma Autodesk, producent programu AutoCAD, ściśle współpracuje z biurami projektowymi, czego wynikiem jest starannie przemyślany i bardzo użyteczny interfejs użytkownika. Wszystkie ikony są bardzo czytelne i intuicyjne, zebrane są w bardzo dobrze, moim zdaniem, zorganizowane grupy. Po uruchomieniu programu pokazuje się okno w którym są następujące elementy: • kursor graficzny, • obszar rysunku oraz • interfejs użytkownika

4. Główne elementy AutoCADa • Obszar rysunku , kursor graficzny • menu główne • pasek warstw • pasek narzędzi rysunkowych • pasek narzędzi modyfikacyjnych • obszar dialogowy  (linia/linie poleceń) • linia statusowa

6. Menu główne

7. Uruchomienie AutoCADa i zapis rysunku • Uruchomienie AutoCADa i zapis rysunkuUruchom AutoCAD i zapisz nowy rysunek Nazwisko1.dwg, w folderze AC_NazwiskoAby otworzyć AutoCAD, kliknij menu Start (Windows) ➤ (Wszystkie) Programy ➤ AutodeskAutoCAD➤ ➤ AutoCADwesjaAutoCADotwiera okno z pustym rysunek plik o nazwie Drawing1.dwg  lub Rysunek1.dwg. Zapisz rysunek: Plik zapisz, wybierz folder (AC_Nazwisko), Plik Nazwisko1 (swoje nazwisko, bez polskich liter). Sprawdź wersję zapisu pliku i jakie są mozliwe.

8. Zapoznaj  się z obszarami ekranu AutoCADa • kursor graficzny, menu główne, pasek warstw, obszar dialogowy (linia/e poleceń), obszar rysunku, interfejs użytkownika (paski narzędzi itp.) Zapoznaj się z poleceniami Cofnij / _UNDO –Ctrl Z  i ESC – anulowanie polecenia oraz innymi poleceniami z podmenu Edycja:Odtwórz / _Redo - Ctrl Yi innymi

9. Ustalenia środowiska:  jednostki rysunkowe, granice, siatka punktów • Ustalenie jednostek1)  Wejdź w ustawienia rysunkowe i ustal jednostki metryczne [mm] a kąty w gradach:  Menu górne, Format, JednostkiJednostki rysunku: Długość w mm – dziesiętne, dokładność 3 miejsca po przecinkuKąt – grady, dokładność 4, kierunek zgodny z ruchem zegara (zaznaczyć prostokącik)2) Wpis polecenie JEDN (Jednostki) / _UNITS i poustawiaj kolejno jednostki jak wyżej

10. Ekran • Wejdź w Narzędzia, Opcje, wybierz zakładkę Ekran, • ustaw kolor tła na inny czytelny, np. biały, gdy był czarny lub odwrotnie • Sprawdź inne parametry, zanotuj rozdzielczość wyświetlacza. • Ustaw inny rozmiar krzyża nitkowego,  przy pomocy suwaka. • Sprawdź automatyczny zapis (czas zapisu) w opcji "Otwórz i zapisz"  i ustal na 20 minut  • Sprawdź wymiary celownika - PickBoxSize (prostokąt) w opcji Wybór - polecenie _PICKBOXoraz AutoSnapMarkerSize w opcji Rysuj • W opcji Pliki sprawdź lokalizację zapisu plików tymczasowych

11. Wyciąg nowe paski narzędzi • 1)  Widok, Paski narzędzi, dodaj np. Zoom2) Kliknij prawym przyciskiem myszy na pustym obszarze menu górnegoi wybierz niektóre brakujące elementy w opcji ACAD, np. Zmiana, ZapytaniaRozmieść w wygodnym miejscu nowe paski narzędzi

12. Projektowanie precyzyjne: siatka, skok, tryby lokalizacji • Lokalizacja względem obiektu, siatka, orto, skok • Wybierz  Narzędzia, Ustawienia rysunkowe, „Lokalizacja względem obiektu” , zaznacz KONIEC, Punkt przecięcia, Symetria • Analogicznie ale przy pomocy komendy OBIEKT / _OSNAPustal PUNKT i KWAdrant • Sprawdź skok i siatkę - nastawy w opcji "Skok i Siatka" • Wyjdź  z ustawień i naciśnij klawisz F7 - włącza wyłącza siatkę: SIATKA / _GRID • Naciśnij F8 - tryb ORTO - polecenie ORTO / _ORTHO •  Naciśnij F9 - tryb SNAP - skok włączony albo wyłączony, polecenie SKOK / _SNAP- rysowanie tylko skokowo (punkty z ustalonej siatki) • Sprawdź działanie tych przełączników klikając myszą  w przyciski na linii statusowej (na dole)

13. Granice rysunku • Ustal granice rysunku w mm na format A4 (poziomy układ): 0,0; 297,210 mm1) Menu Format, Granice rysunku2) Polecenie GRANICE / _LIMITSPodaj współrzędne narożnika lewego dolnego: 0,0  oraz górnego prawego: 297, 210

14. Zapisuj systematycznie rysunek! • Menu: Plik Zapisz lub Zapisz jako (inna nazwa) • lub polecenie:  Zapisz / _SAVE;  • lub szybciej klikając na ikonę dyskietki(jeśli jest wyciągnięta)Uwaga! REZYGNUJ / _QUIT - wyjście bez zapisu rysunku

15. Projektowanie 2D (dwuwymiarowe) Rysowanie pojedynczych odcinków oraz linii łamanych Narysuj 3 dowolne odcinki (linie) oraz linę łamaną złożoną z 3 odcinków – 3 metody • 1) Menu główne, Rysuj, Linia, Pojawi się polecenie Początek linii Ustaw kursor w punkcie początkowym, pojawi się krzyżykWskaz kolejne punkty, Enter lub Spacjakończy wprowadzanie linii. • 2) Z paska narzędziowego Rysuj, ikona Linia • 3) Z linii poleceń: LINIA / _LINE lub skrót polecenia L

16. Zaznaczanie i kasowanie obiektów Skasuj 2 linie: przez wskazanie linii i [DELETE] oraz drugim sposobem - polecenie USUŃ / _ERASE A. Zaznaczenie i skasowanie przy pomocy klawisza [DELETE] • 1) Przesuń kursor na pierwszej linii, aby ją zaznaczyć -będzie przerywana (można wybrać kilka obiektów, teraz jeden) • 2) Kliknij przycisk myszki, aby wybrać linię. Element wybrany, gdy trzypojawią się uchwyty zaznaczenia kwadratu i zmiany linii przerywanej linii. • 3) Naciśnij klawisz [Delete] na klawiaturze, aby usunąć linię. B. Przy pomocy polecenia USUŃWykonaj kasowanie 2-giej linii przy pomocy USUŃ, a w wersji międzynarodowej _ERASE (bez podkreślnika w wersji anglosaskiej AutoCADa)- wpisz polecenie i wskaz linię

17. Linie łamane, Wieloboki rysowanie kursorem i wprowadzanie współrzędnych • Narysuj 2 wieloboki złożone z 5 oraz 4 odcinków 1) W pierwszym dowolnym wieloboku przez wskazywanie kursorem, zamykamy pisząc Z / _C (od Zamknij i _Close) 2) W drugim wieloboku podajemy współrzędne narożników: 55.29, 98.43 120.42, 179 175, 136 134.16, 76.23 i zamykamy wielobok przez Z lub _C Jeżeli wieloboki zachodzą na siebie to wymaż pierwszy i narysuj go ponownie w innym miejscu.

18. Zaznaczanie obiektów prostokątem, usuwanie  i odtwarzanie elementów 1) Zaznacz pierwszy wielobok prostokątem obejmującym go, zaczynając obrys prostokąta od lewego dolnego rogu, kończąc na górnym prawym rogu Gdy figura będzie zaznaczona, naciśnij klawisz [DELETE] Odzyskaj ponownie przez polecenie Oddaj lub _OOPS lub Cofnij (Undo) w menu Edycja lub [CTRL] Z 2) Zaznacz ponownie wielobok prostokątem zaczynając od prawego górnego narożnika, w kierunku dolnego lewego, nie obejmując całej figury ale by były dotknięte wszystkie krawędzie. Wykasuj ponownie – powinien zniknąć cały wielobok, mimo, że był nie ograniczony prostokątem wyboru.

19. Powiększanie (ZOOM) i panoramowanie obrazu (PAN) A. Wykonaj ZOOM jednego z wieloboków, potem ZOOM całości a następnie ZOOM drugiego wieloboku. 1) Sprawdź opcje ZOOM z menu górnego: Widok, Zoom 2) Z klawiatury - wpisz polecenie ZOOM 3) Wykonaj powiększenie/pomniejszenie kręcąc kółkiem myszy 4) Uruchom polecenie z przycisków paska narzędziowego ZOOM B. Analogicznie sprawdź opcje polecenia PANoramowania (Nowy fragment): 1) menu: Widok, Nowy fragment 2) z klawiatury: NFRAGM / _PAN 3) Z przycisków paska narzędziowego (jeśli brak to wyciąg ten pasek)

20. Zmiana koloru obiektu Zmień kolor linii wieloboków: 1) zaznacz w pierwszym wieloboku kolejne odcinki i zmień im kolory - każdy inny: - prawy klawisz myszy i właściwości , kolor - Menu: Zmiana, Cechy - polecenie _CHANGE lub ZMIEŃ, Cechy, Kolor, np. czerwony, zielony (lub _red, _green) 1) W drugim wieloboku zaznacza wszystkie boki przez objęcie go prostokątem i zmień kolor wszystkich odcinków - wspólny.

21. Warstwy • Zakładanie warstw Załóż nowe warstwy rysunku: RYSunkowa1 , RYS2, RYS3 - korzystając z paska menedżera warstw, nowa –> warstwa RYSunkowa1 - przy pomocy polecenia WARSTWA / _LAYER – nowa -> warstwa RYS2 - z menu górnego: Format, Warstwa

22. Zmiana warstw 1) Zmień warstwę wieloboków z dotychczasowej (0)na warstwy: RYSunkowa1 i RYS2 Korzystając z różnych metod jak wyżej Uwaga: domyślnie jest zawsze warstwa 0 i nie można jej skasować 2) Zmień warstwę bieżącą (na której rysujemy) na RYS2 3) Usuń warstwę RYS3
