Projekat strukturnog kabliranja. Viša poslovna škola Kosovo Polje. Projektni zadatak. Strukturno kablirati zgrade školskog kompleksa Obezbediti pristup Internetu svakog objekta školskog kompleksa. Implementirana mreža treba da bude funkcionalna najmanje 7-10 godina

leif
Download Presentation

Projekat strukturnog kabliranja

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

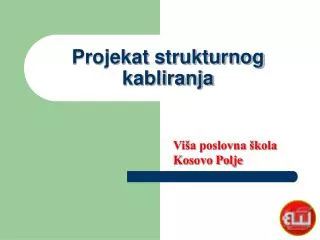

  1. Projekat strukturnog kabliranja Viša poslovna školaKosovo Polje

  2. Projektnizadatak • Strukturno kablirati zgrade školskog kompleksa • Obezbediti pristup Internetu svakog objekta školskog kompleksa

  3. Implementirana mreža treba da bude funkcionalna najmanje 7-10 godina • Očekivano povećanje mrežnog saobraćaja od najmanje 100x

  4. Skica školskog komleksa DC DC DC SC SC SC M DC Z Z P Legenda Z – zgrada P – višenamenska zgada M – medija centar SC – učionica DC – dupla učionica

  5. Karakteristike školskog komleksa Oblast škole sastoji se od: • Tri objekta: • Južne zgrade, • Severne zgrade, • Višenamenske zgrade, • Medija centra • Sedam privremenih objekata za učionice • Četiri dupla • Tri obična

  6. Prostorna razuđenost i funkcionalna raznolikost pojedinih objekata (poslovni, medija centar, edukacioni) • Velika koncentracija računara u privremenim objektima za učionice (24+1 računar po učionici)

  7. Označavanje objekata Obeležja objekata su u formatu: <Slova> - <broj>[ / <broj>] Z-1 – Južna zgrada Z–2– Severna zgrada P – višenamenska zgada M – medija centar SC-1 do SC–3 - Singl učionice DC-1/1do DC-4/2 – duple učionice

  8. Izbor medijuma(Backbone) • Na osnovu kriterijuma: • Dužine • Otpornosti na EMI • Propusnog opsega • Cene • Načina ugradnje Odlučeno je da se za vertikalno kabliranje koristi Single Mode optika

  9. Izbor medijuma(Horizontalno kabliranje) • Na osnovu kriterijuma: • Dužine • Otpornosti na EMI • Propusnog opsega • Proširenje • Cene • Načina ugradnje Odlučeno je da se za vertikalno kabliranje koristi UTP cat 6

  10. Izbor mesta za MDF i IDF-ove • Blizina POP-a • Catchment area • Uslovi

  11. Catchmet area IDF2 IDF1 IDF3 MDF

  12. Vertikalno kabliranje DC2 DC2 DC2 SC1 SC2 SC3 M DC1 Z1 Z2 P

  13. Specifikacija materijala za backbone Koristi se optički kabal Single Mode 8/25 u ukupnoj dužini od 190m A za njegovo polaganje koristi se postojeća kablovska kanalizacija

  14. Problem-solving matrices (raspored računara u učionici) Pristup kablovima OsvetljenostMI Cena opreme Specifikacija Prohodnost Preglednost Alternative Total

  15. Catsheet horizontalnog kabliranja za duple učionice POP POP T5 T3 T4 T2 T1 T5 T3 T4 T2 T1 30 UTP 30 UTP

  16. Specifikacija materijala za horizontalno kabliranje objekta (učionica) 1

  17. Specifikacija materijala za horizontalno kabliranje objekta (učionica) 2 • UTP kabl cat 6 u ukupnoj dužini od 29 x 526 =15254m • 11 nazidnih rek ormara • 11 x 2 patch panela za POP-ove u učionicama • 22 patch panela za IDF1 i IDF3 • 55 utičnica RJ45 cat 6 nazidnih (šest portne)
