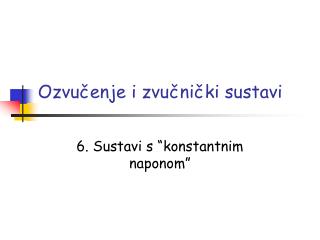

  1. Ozvučenje i zvučnički sustavi 6. Sustavi s “konstantnim naponom”

  2. Što je konstantno? • U elektrotehničkom smislu jedini suvisli nazivi su: • izvor konstantnog napona • izvor konstantne struje • U našem slučaju ispravan naziv bi bio: sustavi ozvučenja s raspodijeljenim (pasivnim) zvučnicima Ideja vodilja: P = UxI = konst. Ista snaga se može prenjeti uz manju struju ali veći napon.

  3. Niskoomski sustavi Rzv = 8Ω, Pizl = 100 W => Uizl = (PxR)½ =28,3 V Rzv = 8Ω, Pizl = 200 W => Uizl = (PxR)½ = 40 V Napon na izlazu pojačala ovisi o nazivnoj snazi i impedanciji tereta.

  4. Visokoomski sustavi Pizl = 100 W => Uizl = 100 V (ili 70 V, 25 V) Rzv = U2/Pizl = 100 Ω Pizl = 200 W => Uizl = 100 V (ili 70 V, 25 V) Rzv = U2/Pizl = 50 Ω Minimalni otpor tereta ovisi o raspoloživoj snazi pojačala. Napon na izlazu pojačala je uvijek jednak nazivnom naponu sustava!

  5. Niskoomski sustavi

  6. Visokoomski sustavi (T-T) 100 V @

  7. Visokoomski sustavi (A-T) 100 V @

  8. Nije sve baš idealno... Zbog promjene napona i otpora vodiča dolazi do gubitaka u sustavu.

  9. Kako proračunati gubitke? Gubici u transformatoru se mogu izmjeriti i točno odrediti. Proizvođači ove podatke rijetko iskazuju . Gubici u prijenosu ovise o duljini i presjeku vodiča te o broju i prijelaznom otporu spojnih mjesta. Kao dobra iskustvena mjera dobro je ukupnu snagu instaliranih zvučnika pomnožiti 1,5 puta i tako odrediti potrebnu snagu pojačala.

  10. Primjer 1. Proračun pokazuje da je za ozvučenje predvorja hotela potrebno: Zvučnik 10 W 32 kom Zvučnik 5 W 8 kom Zvučnik 3 W 4 kom Ukupna snaga zvučnika: Pzv = 372 W => potrebna snaga pojačala Ppoj = 372 x 1,5 = 558 W Struja kroz vodiće za Unaz = 100 V: Ipoj = Ppoj / Unaz = 5,58 A !

  11. Zvučnički transformator 20 kΩ 10 kΩ 5 kΩ 2 kΩ Prema pojačalu Prema zvučniku

  12. Transformator kod pojačala Na raspolaganju je pojačalo deklarirano sa: Rzv = 8Ω, Pizl = 100 W => Uizl = (PxR)½ =28,3 V Omjer prijenosa transformatora: N = Unaz/ Uizl = 3,5. Odabrati transformator čiji je omjer prijenosa unutar 20% odstupanja od proračunate vrijednosti.

  13. Transformator kod pojačala Na raspolaganju je transformator deklariran sa “Input: 300 W/ 4Ω” i “Output: 100 V” i odjeljcima na primaru označenim sa 25 V, 35 V, 45 V, 70,7 V i 100 V. Iz Uizl = (PxR)½dobivamo Uizl = 34,6 V Omjer prijenosa transformatora: N = Unaz/ Uizl = 2,88. Omjer prijenosa transformatora se dobiva kao odnos napona odjeljaka primara prema naponu sekundara. U ovom slučaju odabrat ćemo odjeljak transformatora označen s 35 V.

  14. Nije sve baš idealno (2)... Zbog prepobude transformatora jezgra ulazi u zasićenje. U tom području se transformator ponaša kao zavojnica bez jezgre, tj. predstavlja kratki spoj za izlaz pojačala! bez tereta s teretom

  15. Zaključak DOBRO lagano mijenjanje konfiguracije, bez utjecaja na ostale zvučnike jednostavno podešavanje razine pojedinog zvučnika galvansko odvajanje LOŠE izobličenja i frekvencijska karakteristika određena kvalitetom transformatora
