Aironet Access Point オーダー型番と動作モードコンバート方法

AironetAccessPointオーダー型番と動作モード コンバート方法 CiscoSystemsGK上岡　昌人 09Sep 2014

改定履歴

アジェンダ • SKU • IOSイメージ • ModeButton • tftpサーバ • ROMMONリカバリー • AutonomousCAPWAPコンバージョン

AccessPointSKU‘s • SKUの読み方 • AIR-CAP3702I-Q-K9 • CAP：起動IOS　　（CAP：CAPWAP 、SAP：Autonomous） • 3702：モデル名 • I：アンテナタイプ　（I：内蔵、E：外付け） • Q：ドメイン　　　（Q：日本） • 取り付けプレート、外付けアンテナについてはDeploymentGuideを参照してください • http://www.cisco.com/en/US/docs/wireless/technology/apdeploy/7.6/Cisco_Aironet_3700AP.html • http://www.cisco.com/en/US/docs/wireless/technology/apdeploy/Cisco_Aironet.html

AccessPointSKU‘s • CCW：ソフトウェアオプション選択 • RCOVRY-K9は自動的に追加されるオプションです • 通常はこちらを選択してください（除くMesh） • MESH-K9はMesh（APMode：Bridge）に設定されたAPが出荷されます参考）CCWオプション選択画面

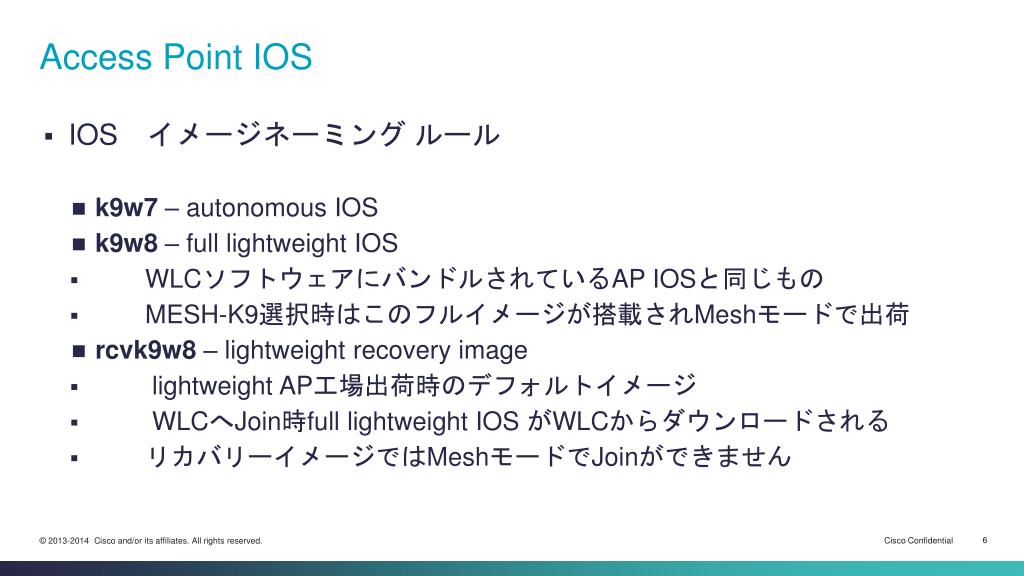

AccessPointIOS • IOSイメージネーミングルール • k9w7 – autonomous IOS • k9w8 – full lightweight IOS • WLCソフトウェアにバンドルされているAPIOSと同じもの • MESH-K9選択時はこのフルイメージが搭載されMeshモードで出荷 • rcvk9w8 – lightweight recovery image • lightweight AP工場出荷時のデフォルトイメージ • WLCへJoin時full lightweight IOS がWLCからダウンロードされる • 　　リカバリーイメージではMeshモードでJoinができません

AccessPointIOS • APModeIOS イメージ　　　　　　　　　　　　　　　2014Sep

AccessPointIOS • RCOVRY-K9 • 工場出荷時のデフォルト • APIOSに問題（破損など）が発生した場合にリカバリーイメージから起動することでAPが復旧できます • 例）AP1602 • APfc99.47a7.a5df#dir ap1g2-rcvk9w8-mx • Directory of flash:/ap1g2-rcvk9w8-mx/ • 13 -rwx 6547430 Jan 1 1970 00:03:19 +00:00 ap1g2-rcvk9w8-mx 注）リカバリーイメージ起動時に手動設定した“ControllerIPAddress”等はWLCにJoinするとWLCから設定が上書きされます

AccessPointIOS • MESH-K9 • k9w8 – full lightweight IOS が工場出荷時にダウンロードされており、起動するとMeshのプロセスでWLCにJoinします • MESHTips • Mesh（Bridge）APはモードを変更することでLocalAPとして使用できます • Recoveryイメージで起動したAPはMeshでJoinできません、一度WLCにJoinさせてFullイメージをダウンロードしAPModeをBridgeに変更する必要があります

AccessPointIOS • MESHTips WLCからAPモードを変更 • 1．Security＞ APPolicyから APを登録しMeshAPをWLCにJoinさせます • 2．APModeをLocalに変更します

AccessPointIOS • MESHTips APのコンソールからモードを変更 • 1．アクセスポイントの「Mode」ボタン（黒いポッチ）を押しながらアクセスポイントに電源を入れボタンを押したまま20～30秒後に放しROMMONモードで起動させます「サンプルログ」 • IOS Bootloader - Starting system. • FLASH CHIP: Spansion S25FL256 • Xmodem file system is available. • flashfs[0]: 42 files, 9 directories • ~snip~ • Reading cookie from SEEPROM • Base Ethernet MAC address: c0:67:af:86:60:7b • ************* loopback_mode = 0 • button is pressed, wait for button to be released... • button pressed for 23 seconds • process_config_recovery: set IP address and config to default 10.0.0.1

AccessPointIOS • MESHTips APのコンソールからモードを変更　～続き～ • process_config_recovery: image recovery • image_recovery: Download default IOS tar image tftp://255.255.255.255/ap1g2-k9w7-tar.default • examining image... • %Error opening tftp://255.255.255.255/ap1g2-k9w7-tar.default (connection timed out)ap: • ap:　（ROMMONモードプロンプト） • 2．次のコマンドからAP_MODEを変更します（大文字、小文字に注意してください） • ap: setIOS_STATIC_AP_MODE LOCAL • ap: boot 　（APを起動します） • APがLocalモードでJoinします

AccessPointCAPWAP－Autonomous • CAPWAP－ Autonomousコンバージョン • Modeボタンを利用する方法 • k9w7 – autonomous IOSのイメージをCCOからダウンロード • ファイル名を変更　（ap3g1-k9w7-tar.default）青文字は対象機種による • TFTPサーバのIPアドレスは10.0.0.2～10.0.0.30/27に設定 • TFTPサーバはAPと直結か同一VLANに接続 • APのModeボタンを押しながら電源ON • ボタンを20-30秒後にリリース • TFTPサーバからイメージがダウンロード • APが再起動しAutonomousで起動

AccessPointCAPWAP－Autonomous • CAPWAP － Autonomous コンバージョン時　ログ button is pressed, wait for button to be released... button pressed for 23 seconds process_config_recovery: set IP address and config to default 10.0.0.1 process_config_recovery: image recovery image_recovery: Download default IOS tar image tftp://255.255.255.255/ap3g1-k9w7-tar.default examining image... extracting info (283 bytes) Image info: Version Suffix: k9w7-.152-2.JB Image Name: ap3g1-k9w7-mx.152-2.JB Version Directory: ap3g1-k9w7-mx.152-2.JB Ios Image Size: 1126912 Total Image Size: 12257792 Image Feature: WIRELESS LAN|LWAPP Image Family: AP3G1 Wireless Switch Management Version: 7.4.1.37 Extracting files...

AccessPointAutonomous－CAPWAP • Autonomous － CAPWAP コンバージョン • Modeボタンを利用する方法 • rcvk9w8– CAPWAPリカバリーイメージをCCOからダウンロード • ファイル名を変更　（ap3g1-k9w7-tar.default）青文字は対象機種による • TFTPサーバのIPアドレスは10.0.0.2～10.0.0.30/27に設定 • TFTPサーバはAPと直結か同一VLANに接続 • APのModeボタンを押しながら電源ON • ボタンを20-30秒後にリリース • TFTPサーバからイメージがダウンロード • APが再起動しCAPWAPで起動

AccessPointAutonomous－CAPWAP • Autonomous － CAPWAPコンバージョン時　ログ button is pressed, wait for button to be released... button pressed for 23 seconds process_config_recovery: set IP address and config to default 10.0.0.1 process_config_recovery: image recovery image_recovery: Download default IOS tar image tftp://255.255.255.255/ap3g1-k9w7-tar.default examining image... extracting info (283 bytes) Image info: Version Suffix: rcvk9w8- Image Name: ap3g1-rcvk9w8-mx Version Directory: ap3g1-rcvk9w8-mx Ios Image Size: 123392 Total Image Size: 7598592 Image Feature: WIRELESS LAN|LWAPP Image Family: AP3G1 Wireless Switch Management Version: 7.4.1.37Extracting files...

tftpサーバ • APリカバリ時、tftp://255.255.255.255を使います、お使いのtftpサーバが255.255.255.255をサポートしていることを確認してください • Windowsのおすすめは tftpd32/64です • ダウンロードエラー「 ERROR: Image is not a valid IOS image」になる場合WindowsFirewall他がtftpdを許可していることを確認してください　 examining image...extracting info (281 bytes)Premature end of tar fileERROR: Image is not a valid IOS image archive.Loading"flash:/ap3g-k9w7-tar.default“ • Linuxtftpd-hpaの場合255.255.255.255をサポートするために以下のコマンドが必要な場合があります # tftpd -c -L -a "255.255.255.255" -s /var/some/tftpdirectory/

ModeButtonの使い方

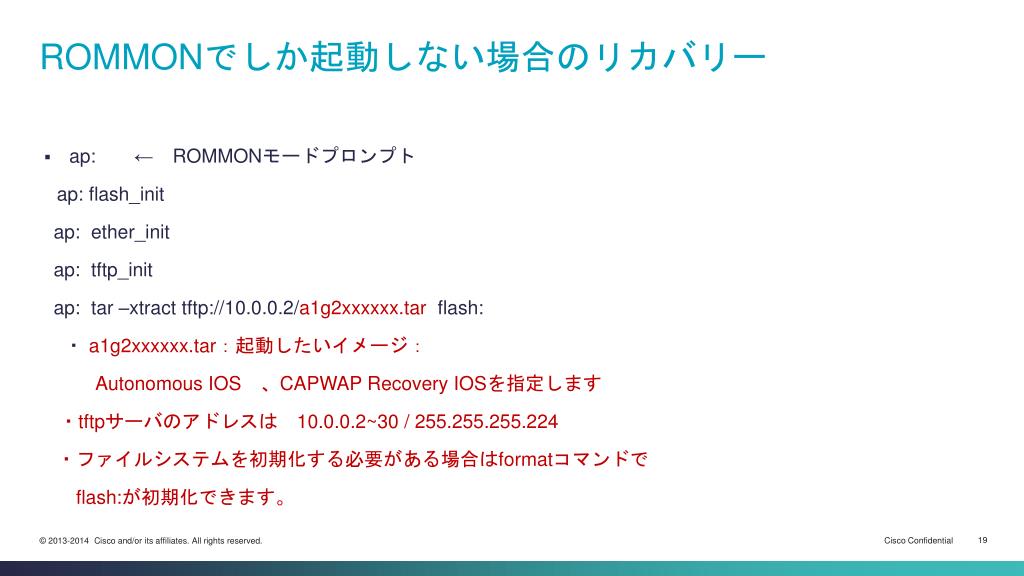

ROMMONでしか起動しない場合のリカバリー • ap:　　←　ROMMONモードプロンプト ap: flash_init ap: ether_init ap: tftp_init ap: tar –xtract tftp://10.0.0.2/a1g2xxxxxx.tar flash: ・a1g2xxxxxx.tar：起動したいイメージ： AutonomousIOS　、CAPWAPRecoveryIOSを指定します・tftpサーバのアドレスは　10.0.0.2~30 / 255.255.255.224 　・ファイルシステムを初期化する必要がある場合はformatコマンドで flash:が初期化できます。

AutonomousからCAPWAP archiveコマンドを利用してイメージをダウンロードします • AutonomousAP#archivedownload-sw /force-reload /overwrite tftp://10.10.10.1/c1140-rcvk9w8-tar.124-25d.JA.tar /force-reload イメージダウンロード、展開後再起動 /overwrite 　　旧イメージを上書き消去
