Оборудование для беспроводной передачи данных

1. Оборудование для беспроводной передачи данных Cisco Aironet

2. Структура раздела • Немного истории • Структура сетей • Обзор оборудования • Решение для безопасности • Настройка и диагностика

3. Структура • Беспроводные сети для соединения зданий между собой • Построение беспроводных сетей • Хот-споты • Корпоративные внутриофисные сети

4. Точки доступаCisco Aironet

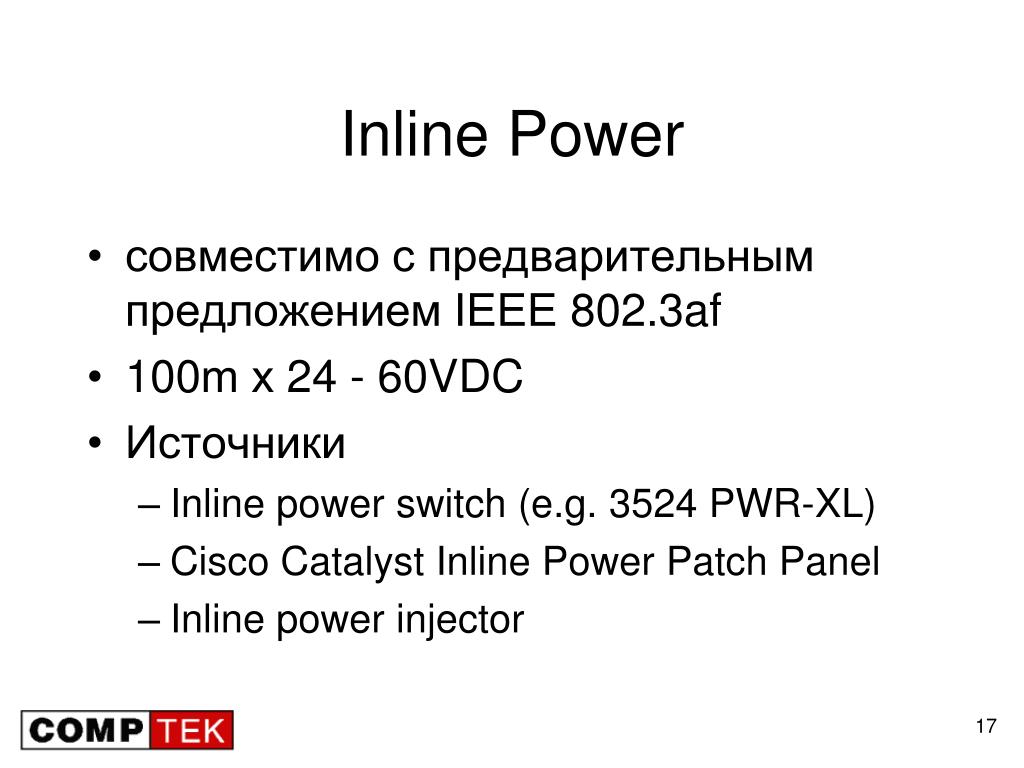

5. Inline Power • совместимо с предварительным предложением IEEE 802.3af • 100m х 24 - 60VDC • Источники • Inline power switch (e.g. 3524 PWR-XL)‏ • Cisco Catalyst Inline Power Patch Panel • Inline power injector

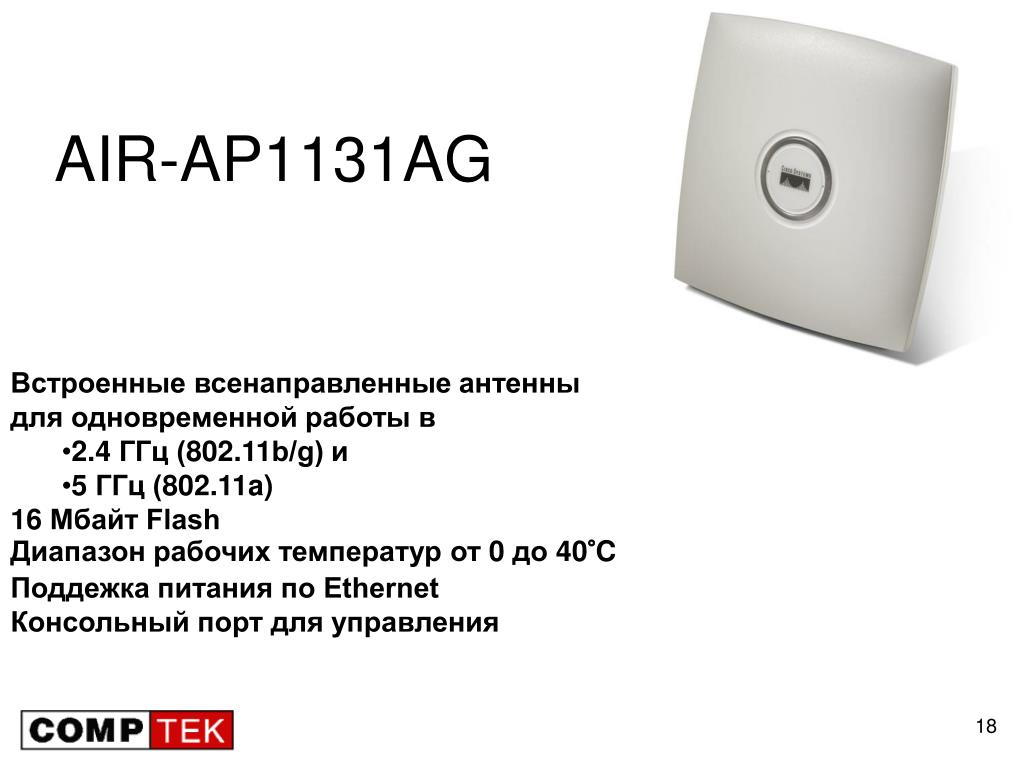

6. AIR-AP1131AG • Встроенные всенаправленные антенны • для одновременной работы в • 2.4 ГГц (802.11b/g) и • 5 ГГц (802.11a)‏ • 16 Mбайт Flash • Диапазон рабочих температур от 0 до 40°C • Поддежка питания по Ethernet • Консольный порт для управления

7. AP-1242AG • Одновременно и 802.11A, и 802.11G • Четыре RP-TNC разъёма • Два разъёма для модуля 802.11A • Два разъёма для модуля 802.11G • Нужно заказывать внешние антенны • Два диапазона • Одновременно, при этом один из радиомодулей может быть либо АР, либо BR, либо клиентом (WorkGroupBridge)‏ • Все точки доступа SWAN могут мигрировать в UWN (LWAP)‏

8. Точки доступа 1250 и 1140 серии Поддержка уже существующих стандартов IEEE 802.11a/b/g Поддержка перспективных стандартов IEEE 802.11n-ready Плавный переход к внедрению более производительных беспроводных сетей Интеграция в унифицированную беспроводную сеть Cisco 23

9. Cisco Aironet 1140 серии- скоро eos 802.11a/g/n или 802.11g/n Один радиомодуль 2.4 ГГц Два радиомодуля 2.4 ГГц и 5 ГГц (одновременная работа) До 300 Мбит/с в радиоканале при ширине канала 40 МГц (MIMO) Встроенные всенаправленные антенны 4 дБ для 2.4 ГГц и 3 дБ для 5 ГГц Поддержка питания по Ethernet 802.3af Стильное внутриофисное исполнение 24

10. Ap-1252-AG -eos • Модульная точка доступа: • управляющий блок и 2 подключаемых радиомодуля. • MIMO 802.11n draft 2.0 решение-высокая пропускная способность: до 80 мбит в полосе 20 МГц, до 130 мбит в полосе 40 МГц. • По 3 rptnc разъема на радиомодуль • Обратно совместима с 802.11b\g\a • Не имеет смысла использовать в виде моста на больших расстояниях

11. Cisco Aironet 1040 серии 802.11a/g/n или 802.11g/n Один радиомодуль 2.4 ГГц Два радиомодуля 2.4 ГГц и 5 ГГц (одновременная работа) До 300 Мбит/с в радиоканале при ширине канала 40 МГц (MIMO) Встроенные всенаправленные антенны Только mimo 2x2 Поддержка питания по Ethernet 802.3af Стильное внутриофисное исполнение Не может быть mesh точкой 26

12. Cisco Aironet 1260 серии 802.11a/g/n или 802.11g/n Один радиомодуль 2.4 ГГц Два радиомодуля 2.4 ГГц и 5 ГГц (одновременная работа) До 300 Мбит/с в радиоканале при ширине канала 40 МГц (MIMO) Повышенная мощность на низких модуляциях По 3 rptnc разъема на радиомодуль Поддержка питания по Ethernet 802.3af Стильное внутриофисное исполнение 27

13. Cisco Aironet 3500 серии 802.11a/g/n или 802.11g/n Один радиомодуль 2.4 ГГц Два радиомодуля 2.4 ГГц и 5 ГГц (одновременная работа) До 300 Мбит/с в радиоканале при ширине канала 40 МГц (MIMO) Повышенная мощность на низких модуляциях По 3 rptnc разъема на радиомодуль Поддержка питания по Ethernet 802.3af Технология clean Air- большая стабильность при работе в сложных помеховых условиях 28

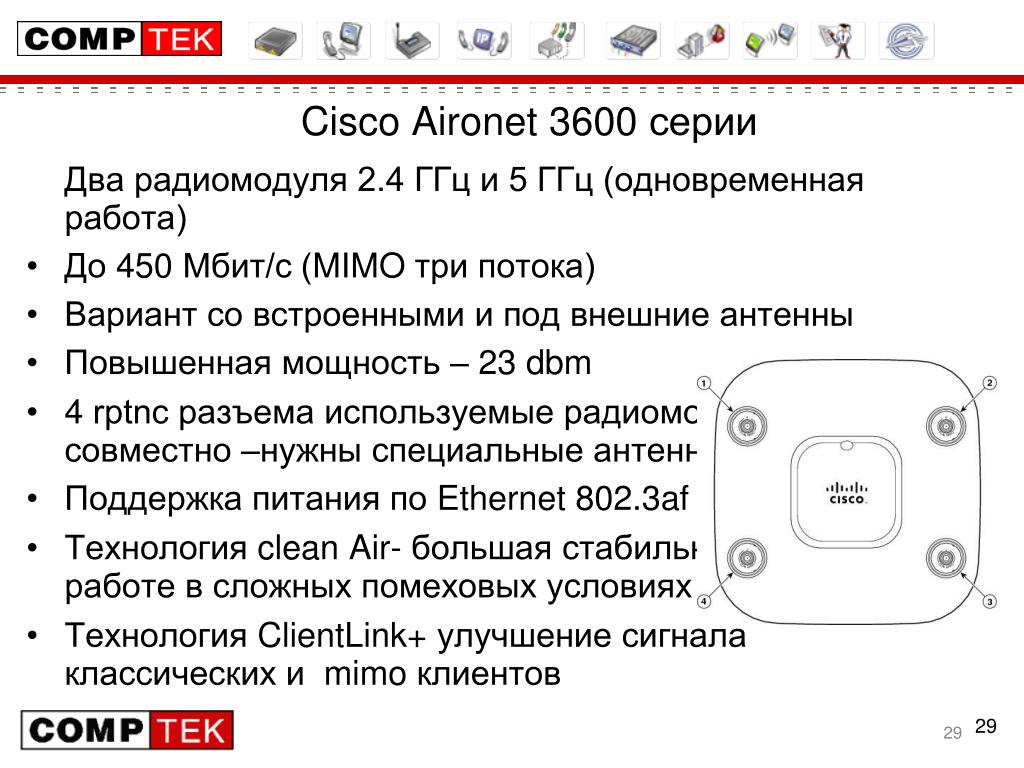

14. Cisco Aironet 3600 серии Два радиомодуля 2.4 ГГц и 5 ГГц (одновременная работа) До 450 Мбит/с (MIMO три потока) Вариант со встроенными и под внешние антенны Повышенная мощность – 23 dbm 4 rptnc разъема используемые радиомодулями совместно –нужны специальные антенны Поддержка питания по Ethernet802.3af Технология clean Air- большая стабильность при работе в сложных помеховых условиях Технология ClientLink+ улучшение сигнала классических и mimo клиентов 29

15. Антенны для mimo точек доступа • С точками доступа 1252 можно использовать стандартные антенны, например, 3 всенаправленные антенны, либо специальные строенные антенны AIR-ANT2430V-R (2.4 ГГц 3 dbi)и AIR-ANT5140V-R(5 ГГц 4 dbi)

16. Радиус обслуживания для точек 1250 на 10-15% больше чем у 1242 В большей части зоны обслуживания новые точки доступа предоставляют существенно большую скорость чем классические решения По возможности, рекомендуется использовать диапазон 5 ГГц Режим совместимости с низкоскоростными клиентами уменьшает производительность точки доступа Рекомендации по планированию сетей 802.11n 31

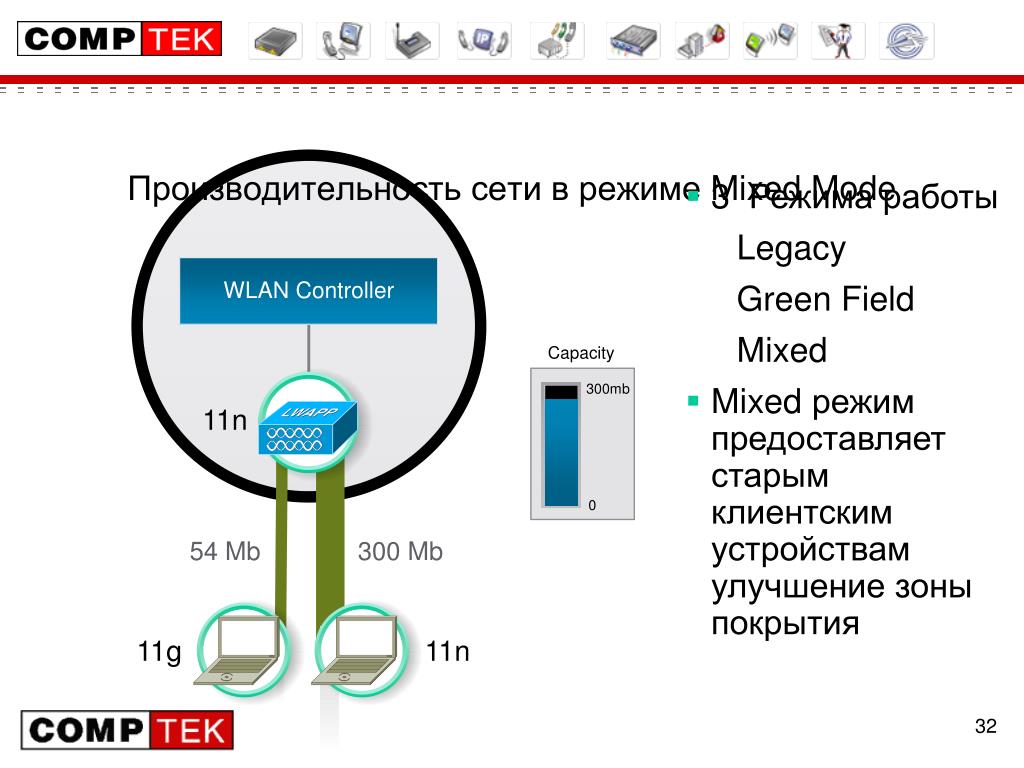

17. Производительность сети в режиме Mixed Mode 11g • 3 Режима работы Legacy Green Field Mixed • Mixed режим предоставляет старым клиентским устройствам улучшение зоны покрытия WLAN Controller Capacity 300mb 11n 0 54 Mb 300 Mb 11n

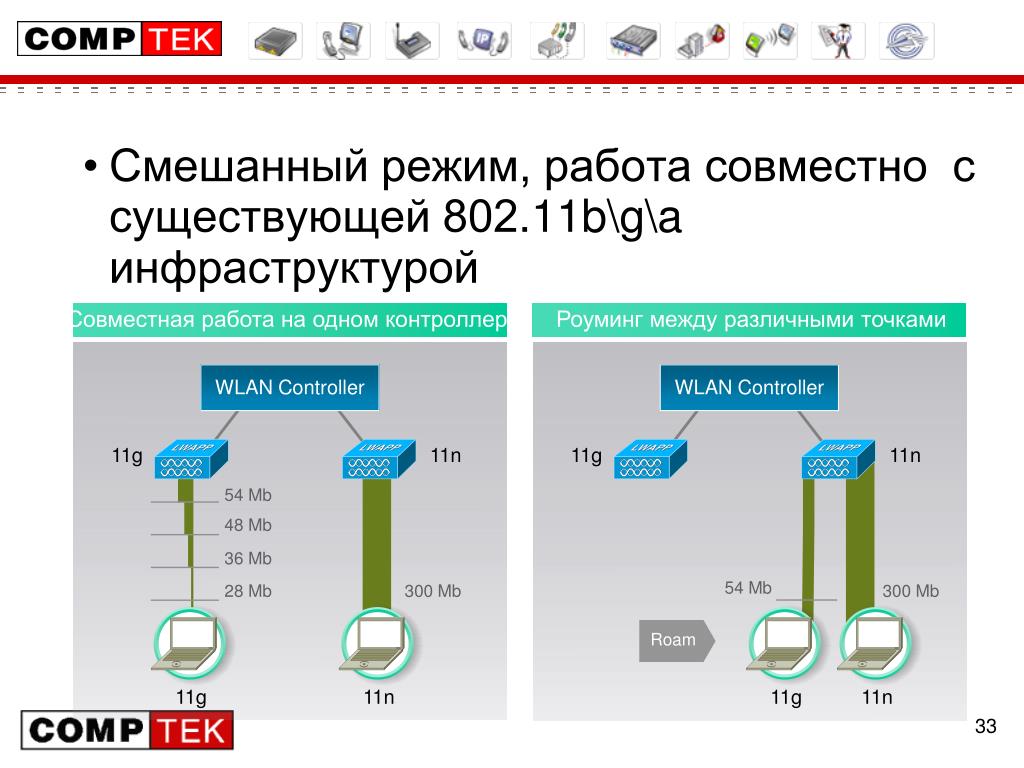

18. Смешанный режим, работа совместно с существующей 802.11b\g\a инфраструктурой WLAN Controller WLAN Controller Совместная работа на одном контроллере Роуминг между различными точками 11g 11n 11g 11n 54 Mb 48 Mb 36 Mb 54 Mb 28 Mb 300 Mb 300 Mb Roam 11g 11n 11g 11n

19. Cisco Aironet 1520 серии Lightweight решение, управление при помощи контроллера Два радиомодуля 2.4 ГГц для подключения Wi-Fi абонентов 5 ГГц для организации опорной сети * в модели 1524 серии есть третий радиомодуль, работающий в диапазоне 4.9 ГГц Разъемы N-типа для подключения внешних антенн Гибкий выбор источников питания: от сети 90-480 VAC, от инжектора питания 48 VDC, 12VDC, от сети городского освещения, встроенная батарея Проводные интерфейсы: Gigabit Ethernet, оптический SFP модуль и Cable Modem DOCSIS 2.0 Высокая выходная мощность 28 дБм для 2.4 ГГц и для 5 ГГц Подключение к точке доступа других IP устройств при помощи 802.3af PoE Всепогодное исполнение Температурный режим: -40…+55 С 35

20. Cisco Aironet 1550 серии Lightweight решение, управление при помощи контроллера Два радиомодуля mimo 2.4 ГГц для подключения Wi-Fi абонентов 5 ГГц для организации опорной сети Разъемы N-типа для подключения внешних Антеннлибо встроенные антенны Модификация для промышленных объектов с жесткими условиями эксплуатации: Class 1, Div 2/Zone 2 hazardous location certified Гибкий выбор источников питания: от сети 90-480 VAC, от инжектора питания 48 VDC, 12VDC, от сети городского освещения, встроенная батарея Высокая выходная мощность Подключение к точке доступа других IP устройств при помощи 802.3af PoE 36

21. РадиомостыCisco Aironet

22. Bridge 13xx скоро eos • Мост МАС-уровня для связи локальных сетей между собой по радио, а также есть возможность подключения радио-клиентов • IEEE 802.11b и/или IEEE 802.11g • от 2.412 до 2.462 ГГц (FCC) • от 2.412 до 2.472 ГГц (ETSI) • От -30 до +55°C

23. BR-1310 Air-BR1310G-x-k9: интегрированная направленная антеннаAIR-BR1310G-x-k9-R: Два разъема RP-TNC для подключения внешней антенны Двойной коаксиальный кабель, по которому подаются full-duplex Ethernet, DC power, и full-duplex консольный порт (RS-232) Cisco Aironet LR2

24. режимы работы BR1300 BR1300 PI21, CB21 BR350 AP1200 WGB350 root в режиме non root, WGB + в режиме non root, repeater AP в режиме repeater AP + non root в режиме root – в режиме root – – AP в режиме WGB + – в режиме repeater AP + WGB в режиме АР, root – в режиме root AP + – Совместимые устройства BR и их режимы работы

25. Соединение зданий между собой • Радиомосты серии 13хх

26. Беспроводной IP-телефонCisco 7921 • IEEE 802.11b\g\a • 100 мВт EIRP • Цветной экран • Увеличенное время работы от батареи • IEEE 802.1q • IEEE 802.1X Cisco LEAP \WPA 1\WPA 2 • SNMP Manager • G.711a, G.711u, и G.729a • Работает с Cisco CallManager Version 3.2 и выше, под Skinny CCP • Работает с Cisco Survivable Remote Site Telephony (SRST) Version 2.0 и выше

27. Беспроводной IP-телефонCisco 7925 Аналог 7921 плюс поддержка: • Bluetooth 2.0 support with Enhanced Data Rate (EDR) • IP54 rated for protection against dust and splashing water • MIL-STD-810F standard for shock resistance • Built-in speakerphone for hands-free operation • Support for a wide range of applications through XML

28. Модуль-точка доступа для ISR 800, 1800, 2800,3800 • ISR -семейства интегрированных роутеров для soho\ удаленных офисов • С помощью платы hwic-ap в isr можно добавить функционал точки доступа • Преимущества: • модульность, • решение «все в одном» • реализация функций L3(например NAT)‏ • Недостатки: • Невозможна работа в режимах моста и wgb

29. HWIC-AP-G, HWIC-AP-AG • Integrated IEEE 802.11 g or 802.11 a/b/g Access Point • RP-TNC Antenna Connectors

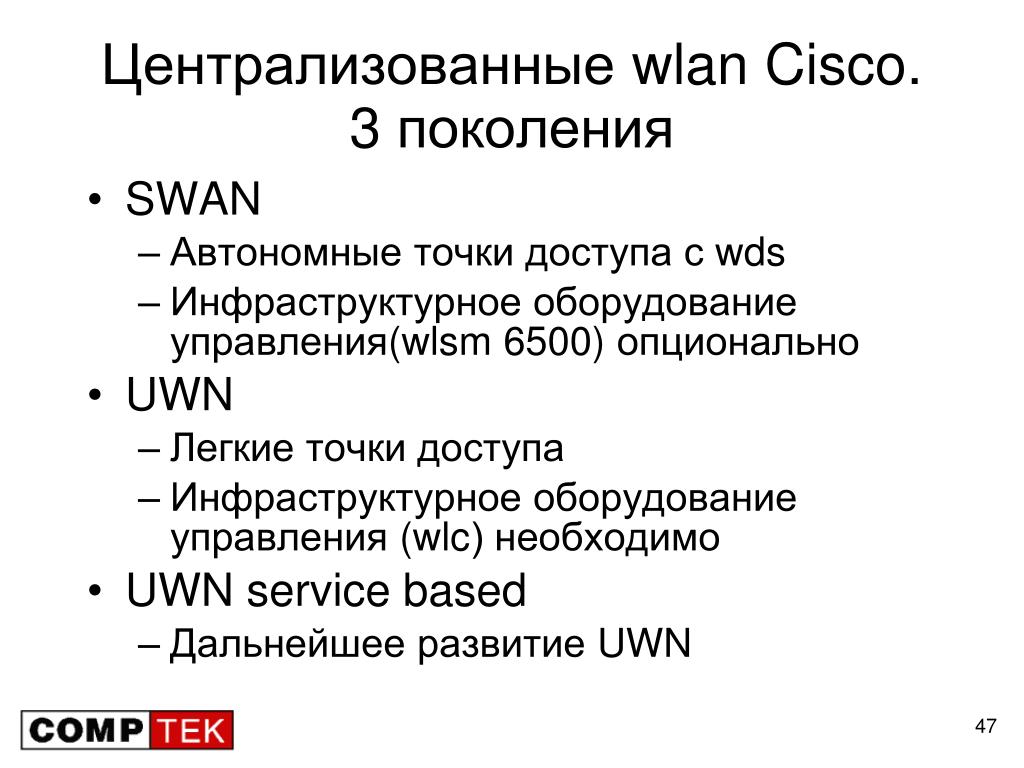

30. Централизованные wlan Cisco. 3 поколения • SWAN • Автономные точки доступа с wds • Инфраструктурное оборудование управления(wlsm 6500) опционально • UWN • Легкие точки доступа • Инфраструктурное оборудование управления(wlc) необходимо • UWN service based • Дальнейшее развитие UWN

31. Идеология SWAN • Каждая точка доступа обрабатывает кадры 802.11 из радио на МАС-уровне и решает что с ними делать • Для быстрого безопасного роуминга на уровне IP (L3) необходимо дополнительное устройство

32. Компоненты SWAN • Точки доступа • Управление точками доступа - WLSE • Обеспечение роуминга L3- WLSM • Сервер доступа - ACS

33. Архитектура беспроводных сетей Cisco Structured Wireless-Aware Network Автономные точки доступа Настройка вручную каждого компонента беспроводной сети Cisco Unified Wireless Network Lightweight точки доступа Централизованное управление сетью при помощи контроллера (WLC) 52

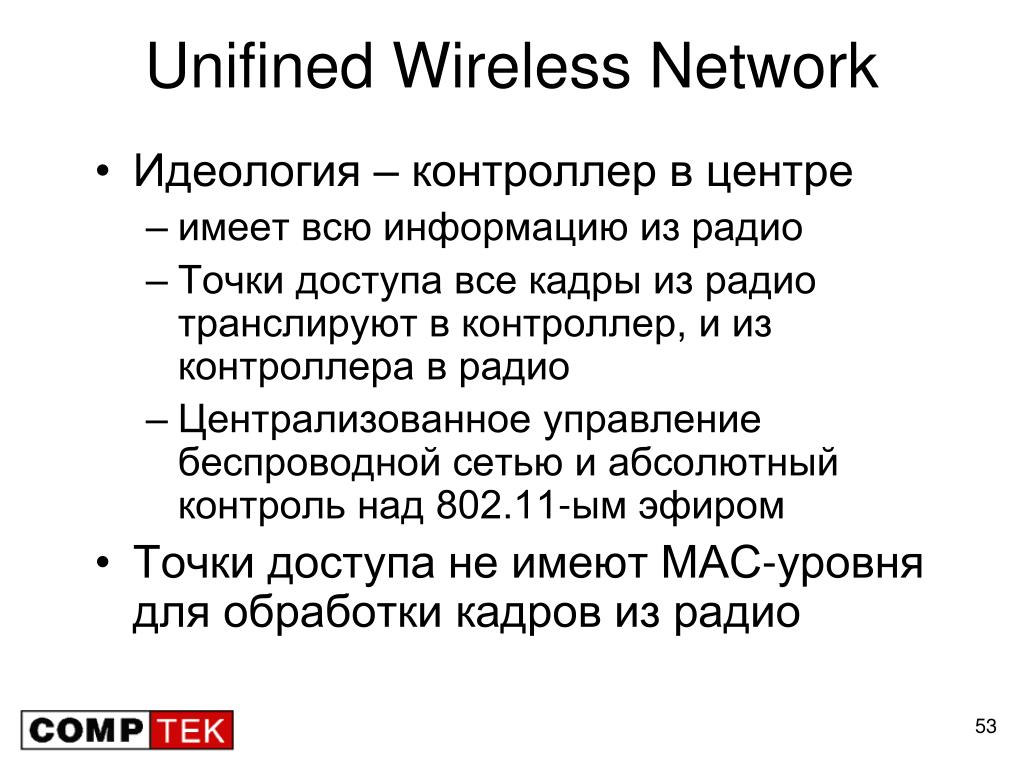

34. Unifined Wireless Network • Идеология – контроллер в центре • имеет всю информацию из радио • Точки доступа все кадры из радио транслируют в контроллер, и из контроллера в радио • Централизованное управление беспроводной сетью и абсолютный контроль над 802.11-ым эфиром • Точки доступа не имеют МАС-уровня для обработки кадров из радио

35. Компоненты UWN • Точки доступа (уже не АР, a lightweightAP = LAP)‏ • Контроллер в том или ином виде, может быть, несколько • Контроль доступа – ACS • Управление - WCS

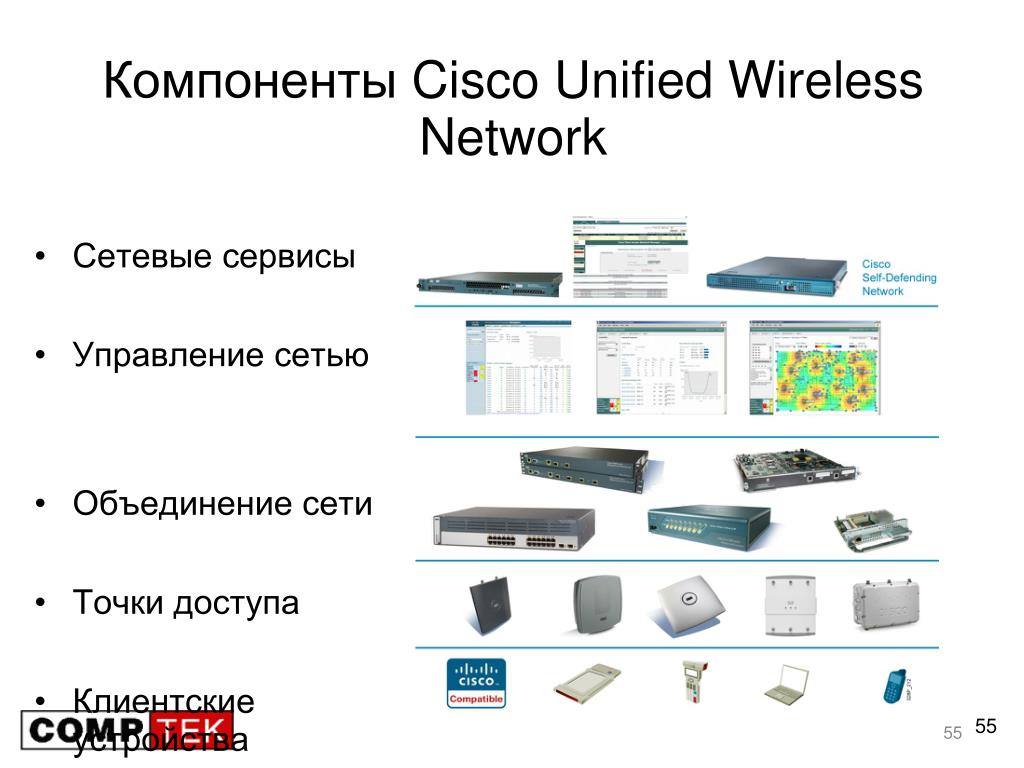

36. Компоненты Cisco Unified Wireless Network Сетевые сервисы Управление сетью Объединение сети Точки доступа Клиентские устройства 55

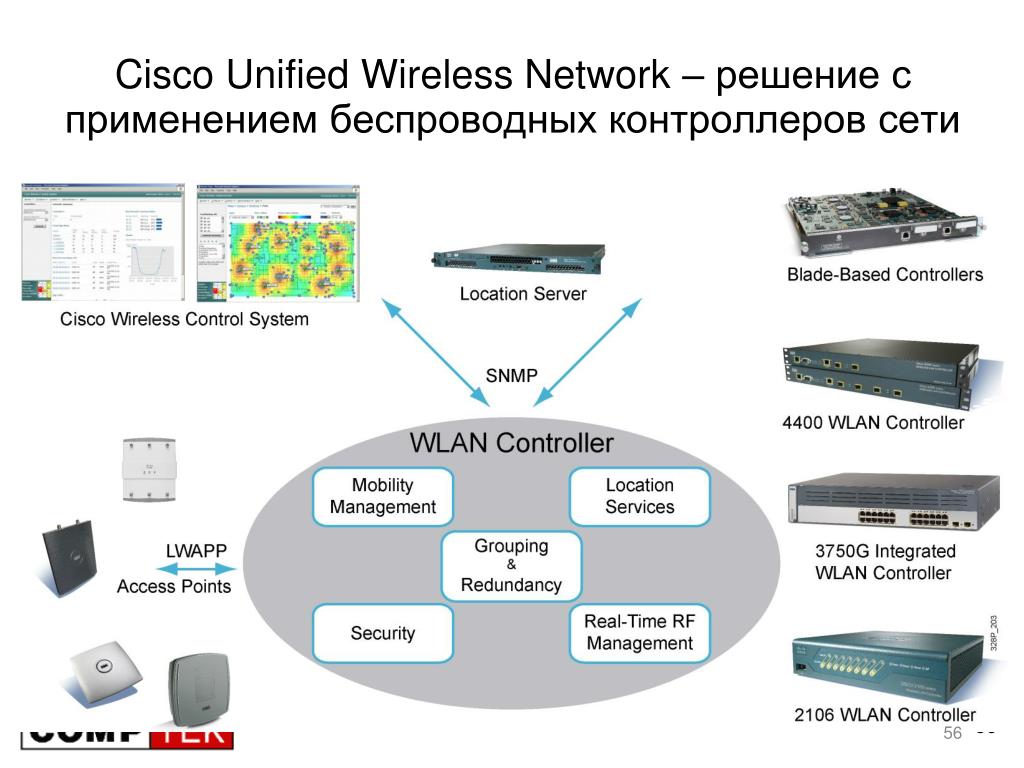

37. Cisco Unified Wireless Network – решение с применением беспроводных контроллеров сети 56

38. Настройка автономных и lightweight точек доступа автономныеточки доступа lightweightточки доступа 57

39. Структурасети • «Лёгкие» АР соединяются через ethernet (L2/L3) с контроллером • Контроллер централизованно управляет АР и оценивает ситуацию как в эфире, так и по загрузке

40. Контроллер беспроводной сети Cisco Политики безопасности Политики QoS Управление радиопараметрами Управление мобильностью Lightweight точки доступа Cisco Выносной радиоинтерфейс Шифрование трафика от контроллера до точек доступа Шифрование трафика от точек доступа к контроллеру Туннелирование трафика 59

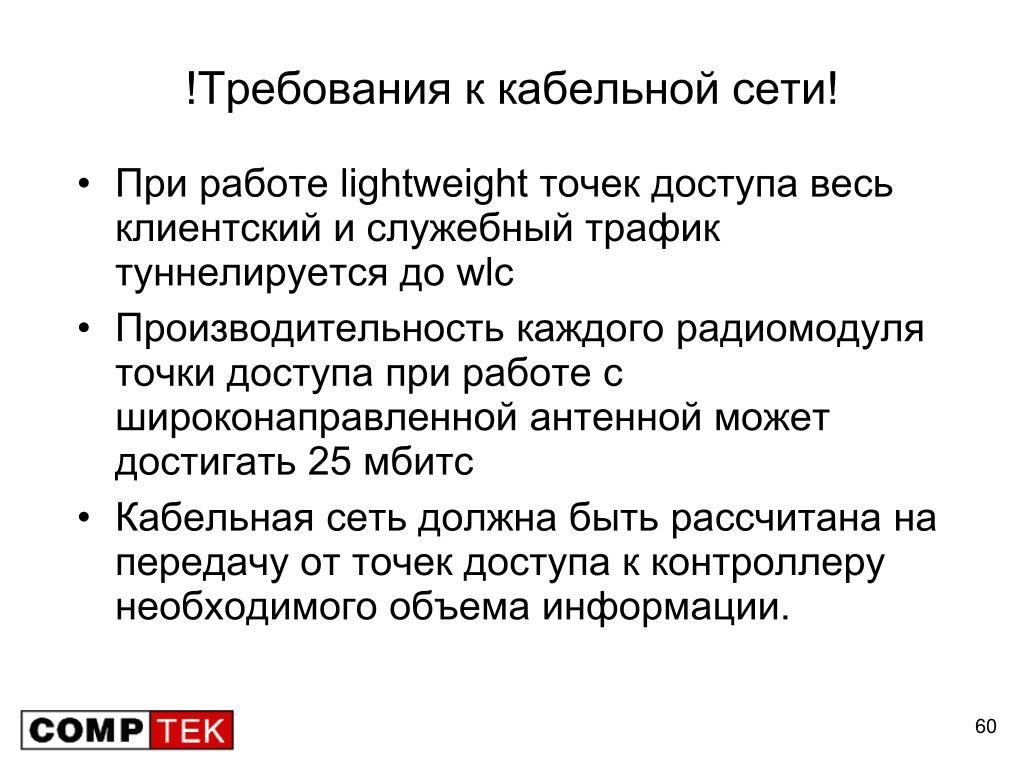

41. !Требования к кабельной сети! • При работе lightweight точек доступа весь клиентский и служебный трафик туннелируется до wlc • Производительность каждого радиомодуля точки доступа при работе с широконаправленной антенной может достигать 25 мбитс • Кабельная сеть должна быть рассчитана на передачу от точек доступа к контроллеру необходимого объема информации.

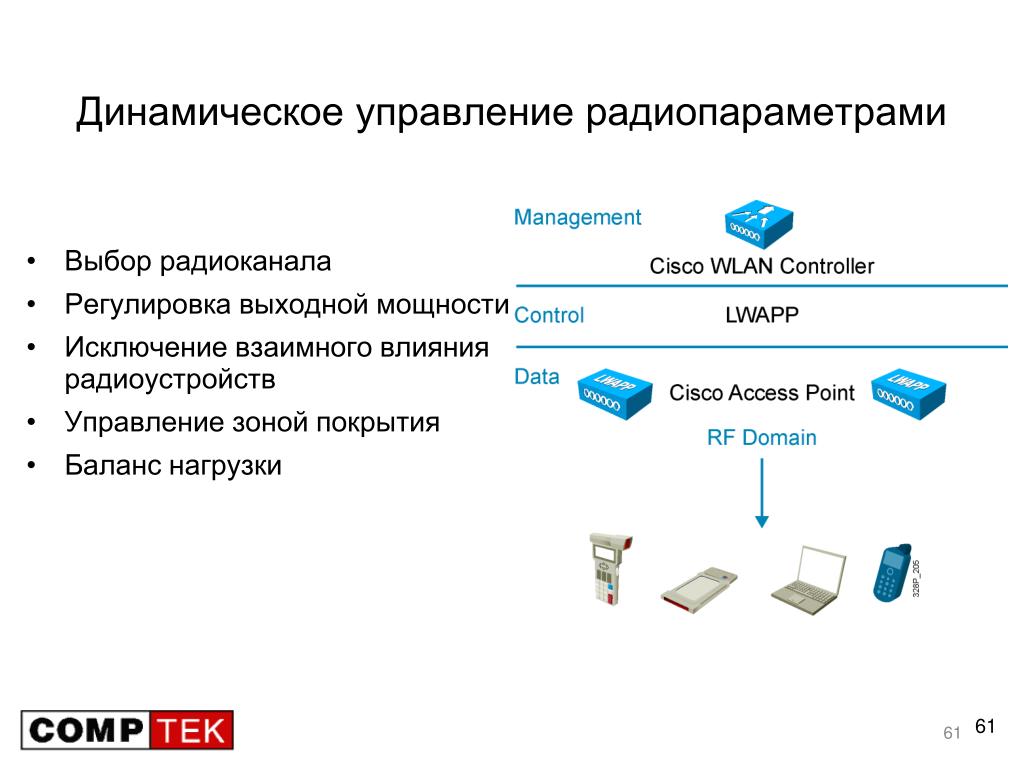

42. Динамическое управление радиопараметрами Выбор радиоканала Регулировка выходной мощности Исключение взаимного влияния радиоустройств Управление зоной покрытия Баланс нагрузки 61

43. Динамический выбор радиоканала 62

44. Динамический выбор радиоканала 63

45. Поддержка Vlan в беспроводной сети Множество SSID Множество профилей безопасности Привязка SSID-WLAN-VLAN Поддержка множества VLAN от коммутатора Поддержка протокола IEEE 802.1Q trunking 64

46. Роуминг и динамический баланс нагрузки 65

47. Беспроводные контроллеры сети 66

48. 2 или 4 Gigabit Ethernet uplink порта (SFP) Поддержка до 12, 25, 50 и 100 lightweight точек доступа Таблица МАС адресов до 5000 записей Сервисный Ethernet порт 10/100Base-TX 9-ти пиновый консольный порт RS-232 Два слота для источника питания (возможность установки резервного источника питания) WLC 4402 , WLC 4404-eos 67

49. 8 Gigabit Ethernet uplink портов (SFP) Поддержка до 12,25,50,100,250,500lightweight точек доступа Программные лицензии для добавления точек доступа Сервисный Ethernet порт 10/100Base-TX Новый протокол capwap , отличающийся еще большей защищенностью, чем традиционный lwaap для работы WLC 5508 68

50. Поддержка до 2000 lightweight точек доступа Программные лицензии для добавления точек доступа Поддержка точек в удаленных офисах контроллером центрального офиса без тунелирования до него трафика Новый протокол capwap , отличающийся еще большей защищенностью, чем традиционный lwaap для работы WLC 7500flex controller 69
