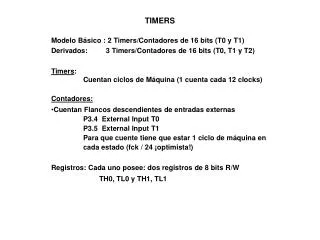

TIMERS. Modelo Básico : 2 Timers/Contadores de 16 bits (T0 y T1) Derivados: 3 Timers/Contadores de 16 bits (T0, T1 y T2) Timers : Cuentan ciclos de Máquina (1 cuenta cada 12 clocks) Contadores:

lane
Download Presentation

TIMERS

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

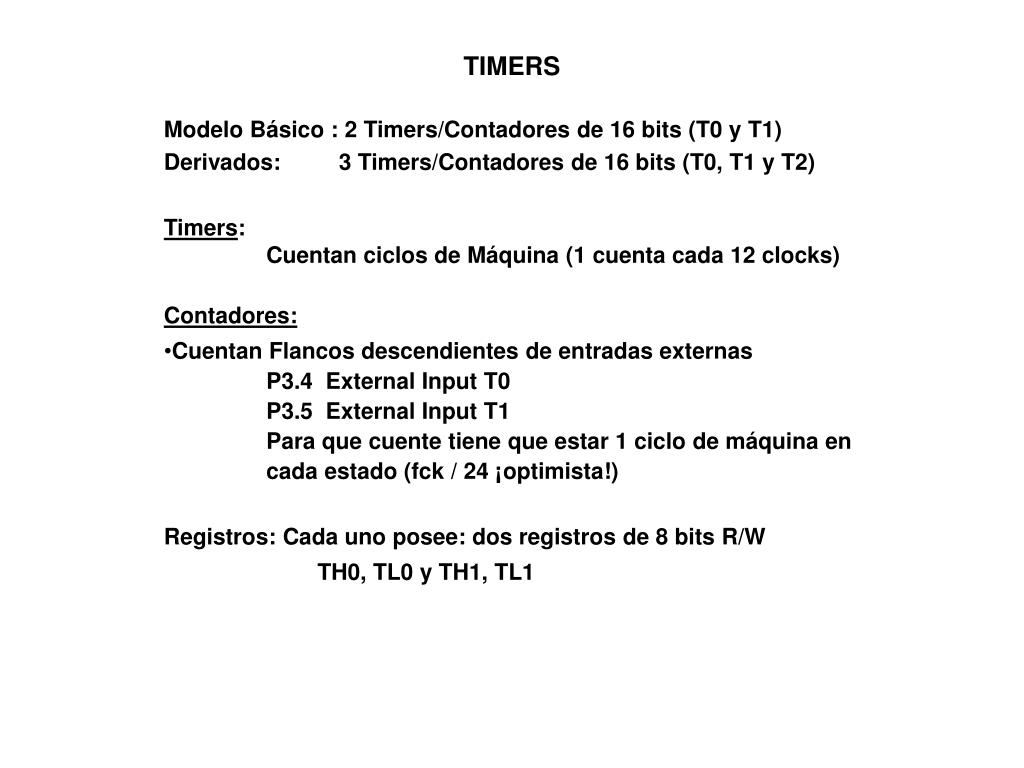

  1. TIMERS Modelo Básico : 2 Timers/Contadores de 16 bits (T0 y T1) Derivados: 3 Timers/Contadores de 16 bits (T0, T1 y T2) Timers: Cuentan ciclos de Máquina (1 cuenta cada 12 clocks) Contadores: Cuentan Flancos descendientes de entradas externas P3.4 External Input T0 P3.5 External Input T1 Para que cuente tiene que estar 1 ciclo de máquina en cada estado (fck / 24 ¡optimista!) Registros: Cada uno posee: dos registros de 8 bits R/W TH0, TL0 y TH1, TL1

  2. Timers • Registros de Control: • TMOD (0x89) • TCON (0x88) C/T: 1 Contador 0 TimerTF1, TF0: Flags de Overflow Cuentan hacia arriba (up), Overflow 0xFFFF 0x0000 Si está habilitada dan IRQM1, M0: Modos de funcionamiento Gate C/T M1 M0 C/T M1 M0 Gate Timer 1 Timer 0 TF1 TR1 TF0 TR0 IT1 IE0 IT0 IE1

  3. Timers

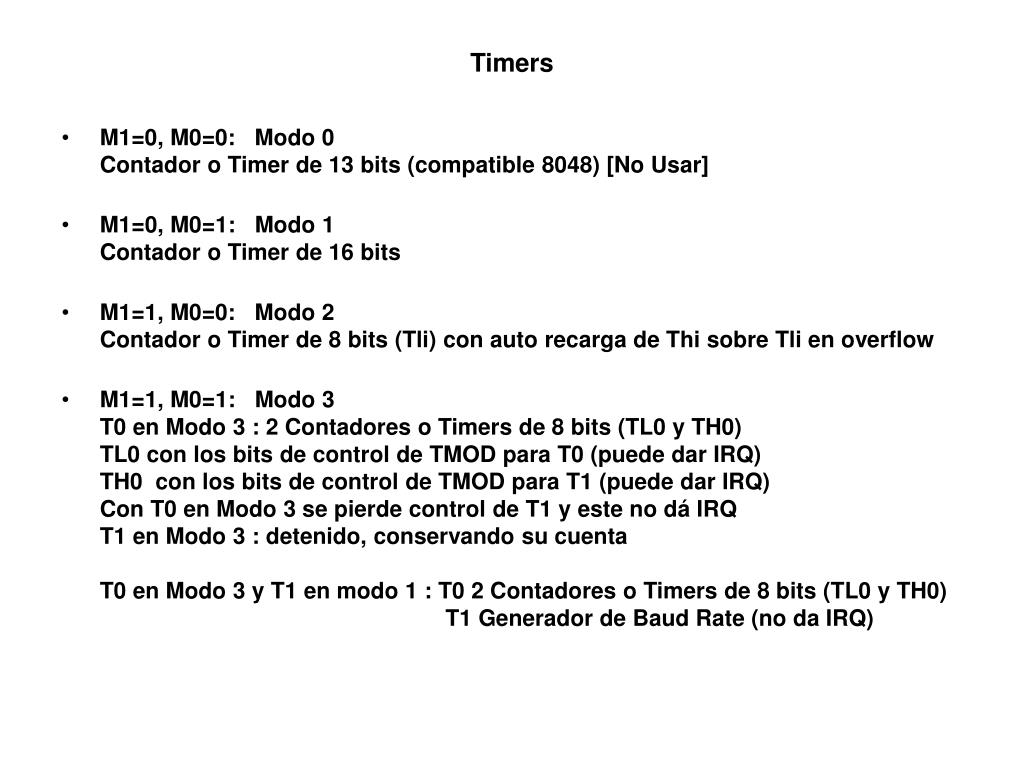

  4. Timers • M1=0, M0=0: Modo 0Contador o Timer de 13 bits (compatible 8048) [No Usar] • M1=0, M0=1: Modo 1Contador o Timer de 16 bits • M1=1, M0=0: Modo 2Contador o Timer de 8 bits (Tli) con auto recarga de Thi sobre Tli en overflow • M1=1, M0=1: Modo 3T0 en Modo 3 : 2 Contadores o Timers de 8 bits (TL0 y TH0)TL0 con los bits de control de TMOD para T0 (puede dar IRQ)TH0 con los bits de control de TMOD para T1 (puede dar IRQ)Con T0 en Modo 3 se pierde control de T1 y este no dá IRQT1 en Modo 3 : detenido, conservando su cuenta T0 en Modo 3 y T1 en modo 1 : T0 2 Contadores o Timers de 8 bits (TL0 y TH0) T1 Generador de Baud Rate (no da IRQ)

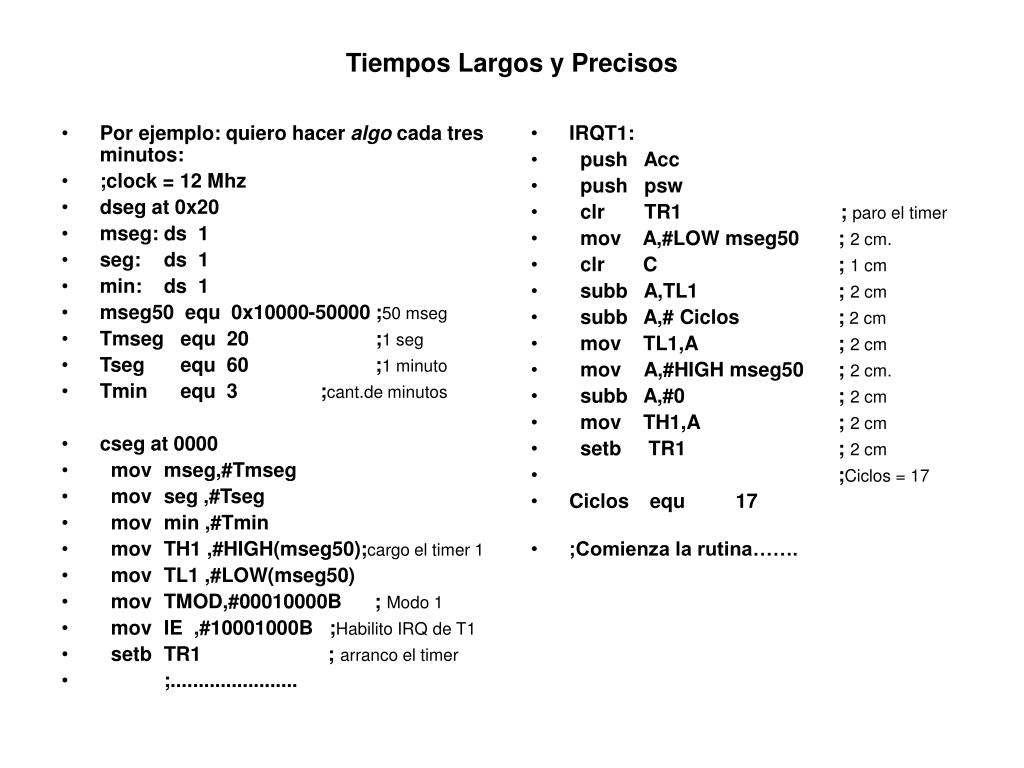

  5. Por ejemplo: quiero hacer algo cada tres minutos: ;clock = 12 Mhz dseg at 0x20 mseg: ds 1 seg: ds 1 min: ds 1 mseg50 equ 0x10000-50000 ;50 mseg Tmseg equ 20 ;1 seg Tseg equ 60 ;1 minuto Tmin equ 3 ;cant.de minutos cseg at 0000 mov mseg,#Tmseg mov seg ,#Tseg mov min ,#Tmin mov TH1 ,#HIGH(mseg50);cargo el timer 1 mov TL1 ,#LOW(mseg50) mov TMOD,#00010000B ; Modo 1 mov IE ,#10001000B ;Habilito IRQ de T1 setb TR1 ; arranco el timer ;....................... IRQT1: push Acc push psw clr TR1 ; paro el timer mov A,#LOW mseg50 ; 2 cm. clr C ; 1 cm subb A,TL1 ; 2 cm subb A,# Ciclos ; 2 cm mov TL1,A ; 2 cm mov A,#HIGH mseg50 ; 2 cm. subb A,#0 ; 2 cm mov TH1,A ; 2 cm setb TR1 ; 2 cm ;Ciclos = 17 Ciclos equ 17 ;Comienza la rutina……. Tiempos Largos y Precisos

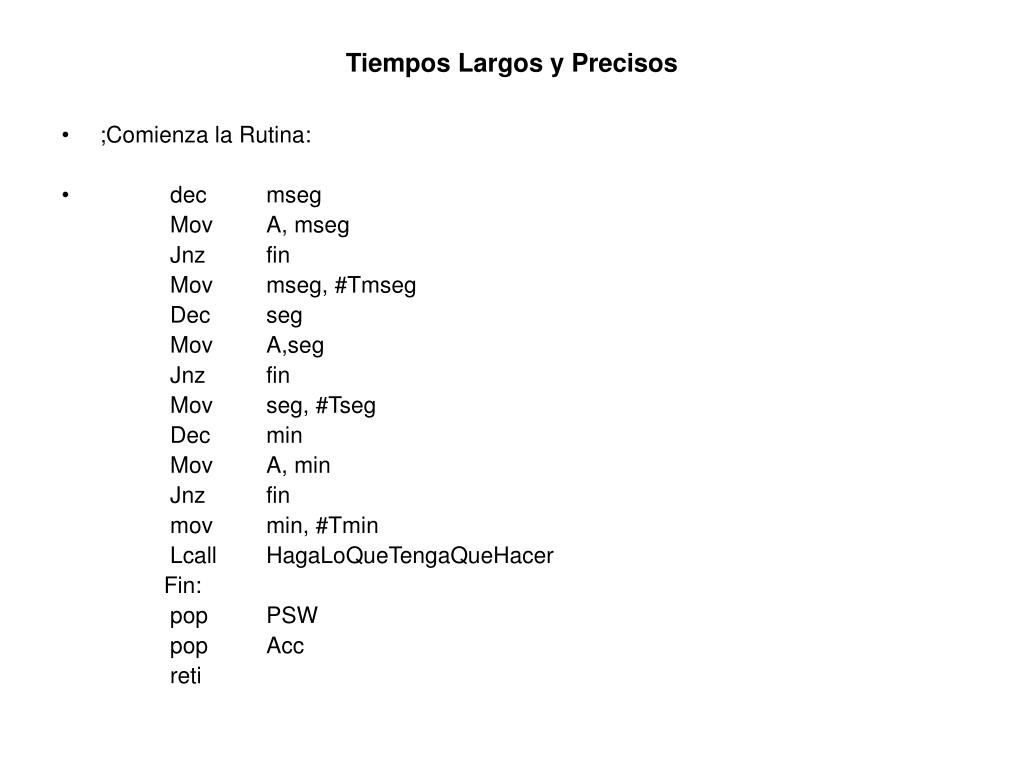

  6. Tiempos Largos y Precisos • ;Comienza la Rutina: • dec mseg Mov A, mseg Jnz fin Mov mseg, #Tmseg Dec seg Mov A,seg Jnz fin Mov seg, #Tseg Dec min Mov A, min Jnz fin mov min, #Tmin Lcall HagaLoQueTengaQueHacer Fin: pop PSW pop Acc reti

  7. Timer 2 • Patas:P1.0 T2 entrada de pulsos para contadorP1.1 T2EX entrada de control up/down • RegistrosTH2 y TL2 PROPIOSRCAP2H y RCAR2L CAPTURAT2CON, T2MOD CONTROL DEL TIMER • T2CON • T2MOD TF2 EXF2 RCLK TCLK TR2 C/T2 CP/RL2 EXEN2 T2OE DCEN

  8. Timer 2 • C/T2 Contador o Timer • TF2 Flag de Overflow • EXF2 Flag Overflow • MODOS

  9. Timer 2 • Modos de FuncionamientoBaud Rate GeneratorPara Tx, o Rx, o ambas, se selecciona con RCLK y TCLK, la no seleccionada puede tener el Baud Rate dado por T1 en Modo 1 o 3T2 se incrementa a Fclk / 2En este modo no genera interrupciónSe recarga con el contenido de RCAP2

  10. Timer 2 • AUTORELOAD • Se activa con CP/RL2 = 0 • En Overflow se recarga con RCAP2H / L • Submodos dependen de DCEN (T2MOD), EXEN2 (T2CON) y T2EX (P1.1)

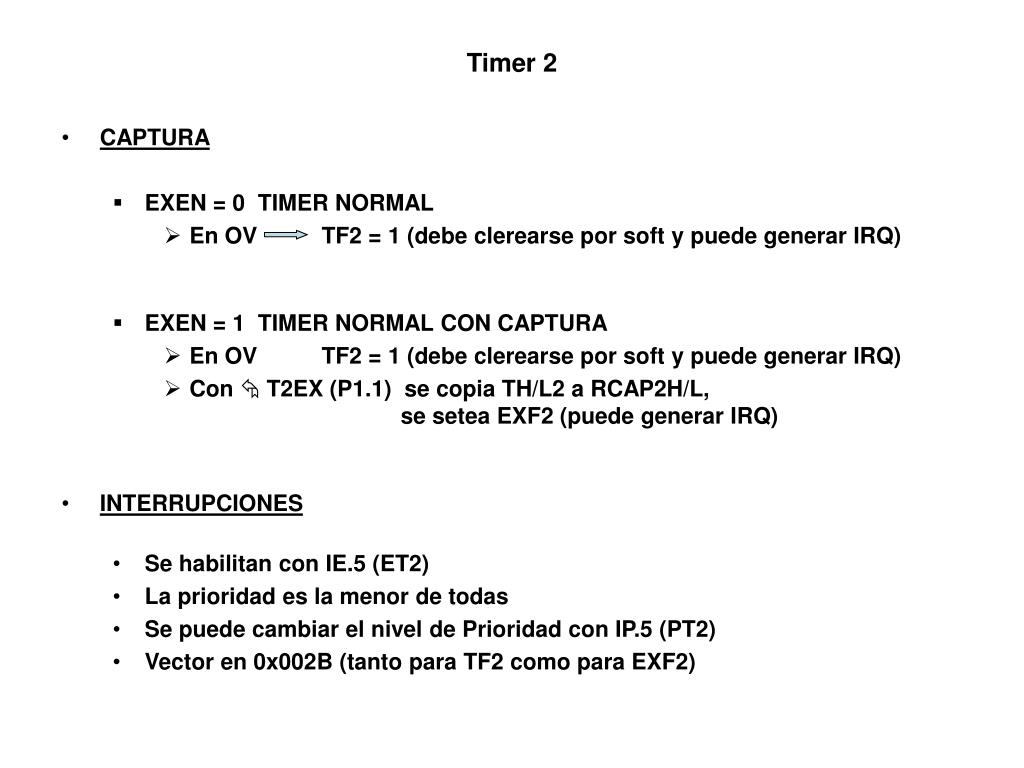

  11. Timer 2 • CAPTURA • EXEN = 0 TIMER NORMAL • En OV TF2 = 1 (debe clerearse por soft y puede generar IRQ) • EXEN = 1 TIMER NORMAL CON CAPTURA • En OV TF2 = 1 (debe clerearse por soft y puede generar IRQ) • Con  T2EX (P1.1) se copia TH/L2 a RCAP2H/L, se setea EXF2 (puede generar IRQ) • INTERRUPCIONES • Se habilitan con IE.5 (ET2) • La prioridad es la menor de todas • Se puede cambiar el nivel de Prioridad con IP.5 (PT2) • Vector en 0x002B (tanto para TF2 como para EXF2)

  12. Timer 2 • CLOCK OUT • El timer 2 puede ser configurado como Clock para dispositivos externos. • Para configurarlo: • C/T2 (T2CON.1) = 0 • T2OE (T2MOD.2) = 1 • TR2 (T2CON.2) = 1 arranca, = 0 para • Clock sale por P1.0 • No genera IRQ • Se puede usar como Baud Rate Generator y Clock Out simultaneamente (a la misma frecuencia).

  13. Métodos de Recuperación de errores • Watch DogMov DPTR, #0x80FESe codifica como:1000 901001 80 sjmp 1002 FE -21003 …..

  14. Métodos de Recuperación de errores • Watch Dog Interno (…52 y sucesivos) • WDT Contador de 14 bitsWDTRST SFR de Control • Luego del Reset el WDT queda deshabilitado • Para habilitarlo:mov WDTRST, # 0x1Emov WDTRST, # 0xE1 • No se puede deshabilitarPara resetearlo:mov WDTRST, # 0x1Emov WDTRST, # 0xE1 • Cuenta ciclos de máquina. Máximo tiempo 16368 seg

  15. Métodos de Reducción de Energía • IDLE • En activo el C consume 25 mA (AT89S52) • En IDLE consume 6,5 mA. • Los timers, Interrupciones, Serial Port, etc están activos, la CPU no recibe clock. • Se ingresa pormedio de PCON, poniendo IDL = 1 • Se sale con cualquier IRQ habilitada o con ResetLa instrucción que se ejecuta es la siguiente a:mov PCON, # 1 • GF1 y GF0 son bits de Usuario SMOD - - - GF0 PD IDL GF1

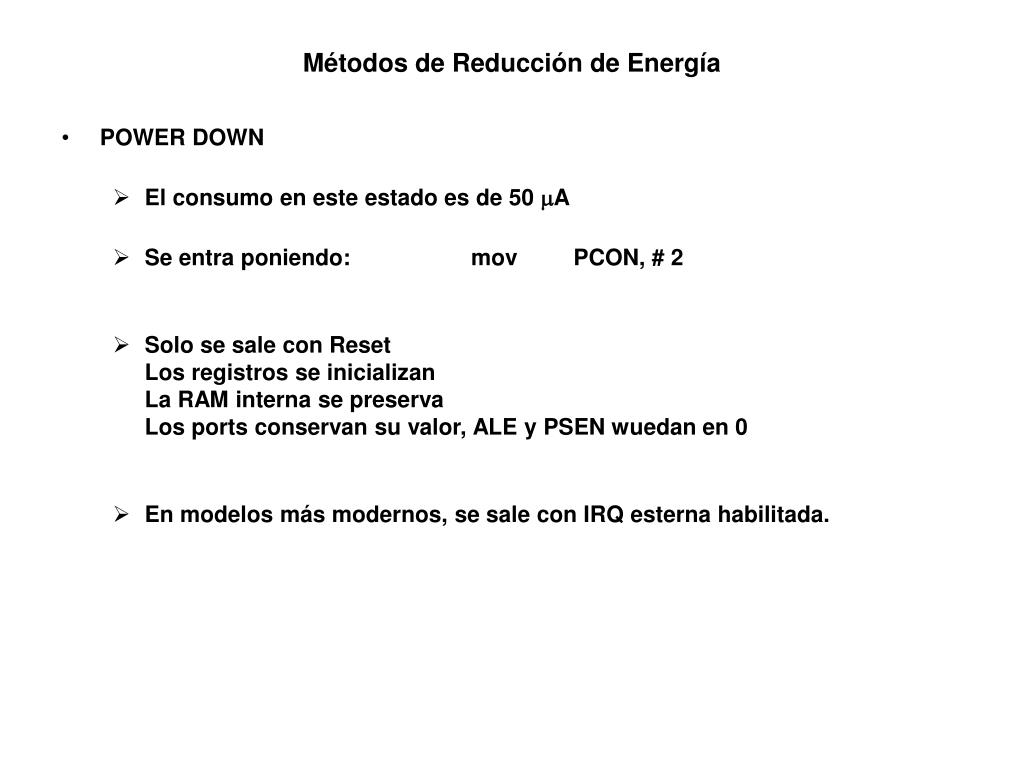

  16. Métodos de Reducción de Energía • POWER DOWN • El consumo en este estado es de 50 A • Se entra poniendo: mov PCON, # 2 • Solo se sale con ResetLos registros se inicializanLa RAM interna se preservaLos ports conservan su valor, ALE y PSEN wuedan en 0 • En modelos más modernos, se sale con IRQ esterna habilitada.
