Utilisation de l oscilloscope tektronix tds 210

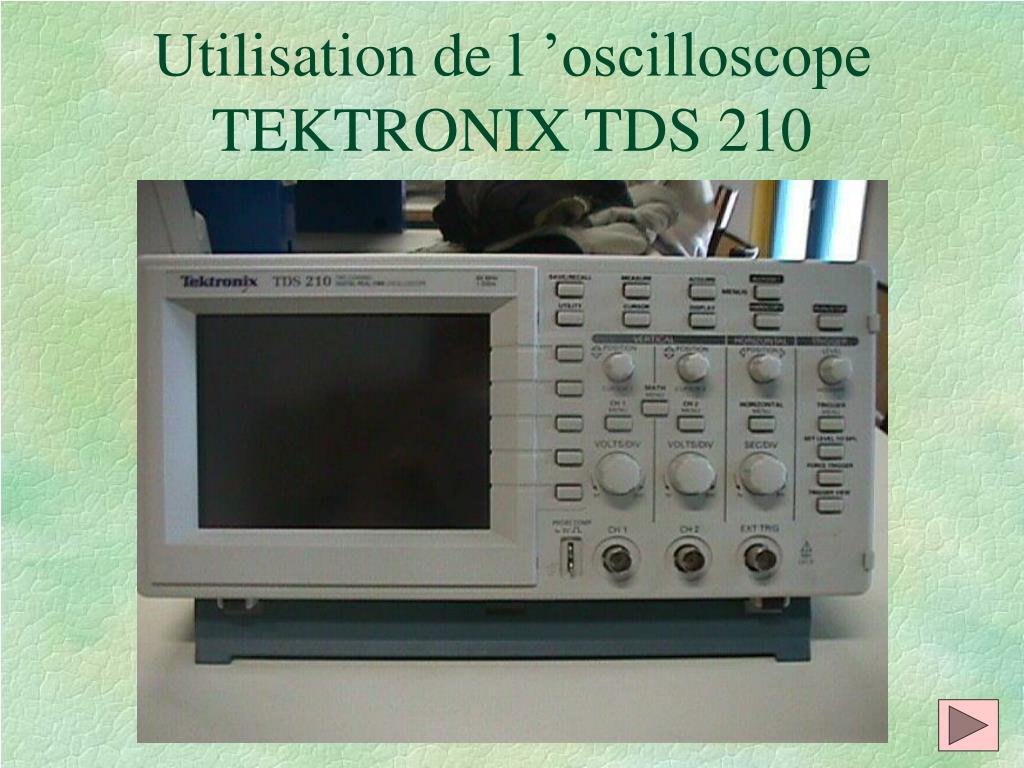

Utilisation de l ’oscilloscope TEKTRONIX TDS 210


I mise en service de l oscilloscope

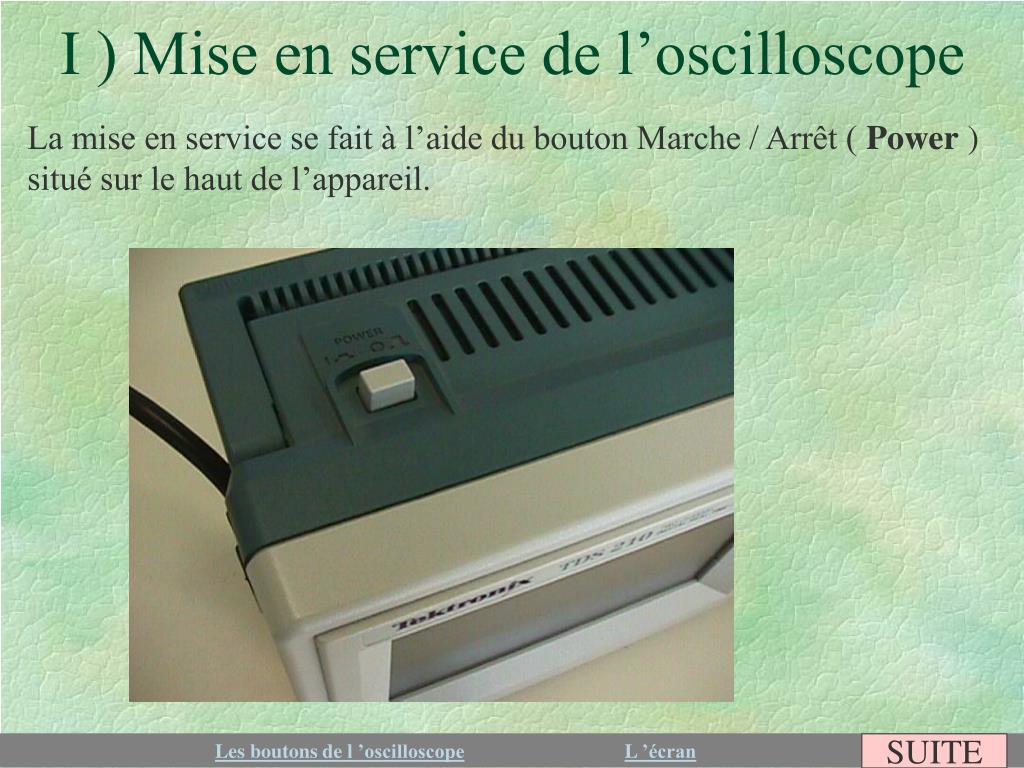

I ) Mise en service de l’oscilloscope

La mise en service se fait à l’aide du bouton Marche / Arrêt ( Power ) situé sur le haut de l’appareil.

Les boutons de l ’oscilloscopeL ’écran

SUITE


I mise en service suite

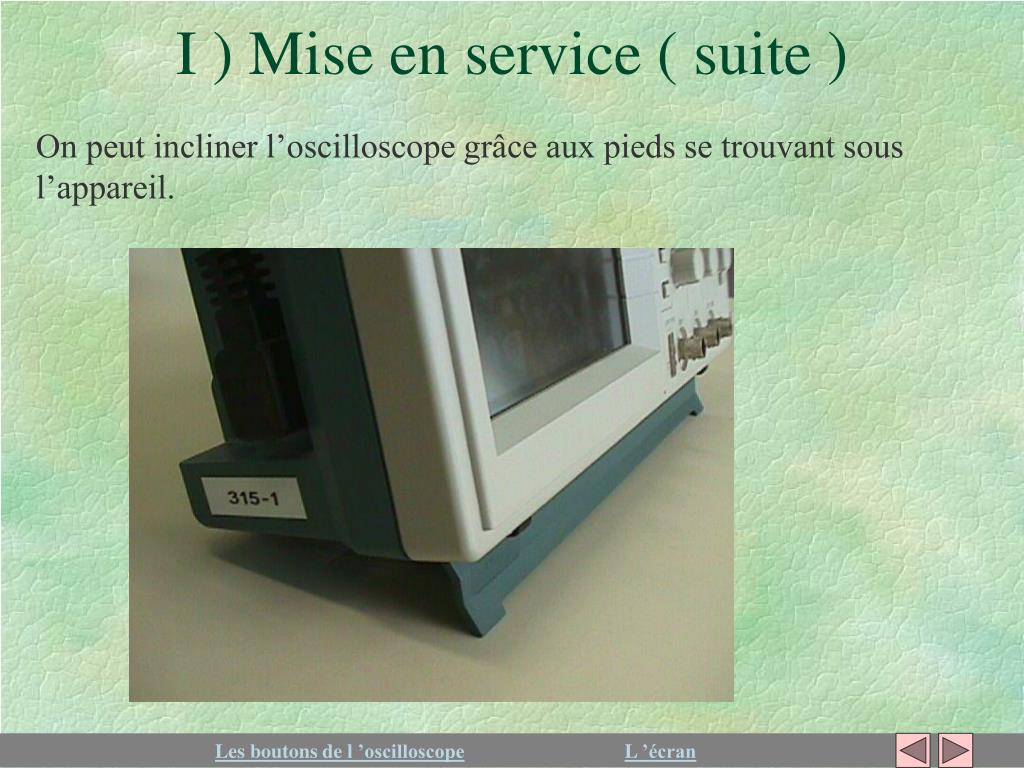

I ) Mise en service ( suite )

On peut incliner l’oscilloscope grâce aux pieds se trouvant sous l’appareil.

Les boutons de l ’oscilloscopeL ’écran


Ii mise en service des voies

II ) Mise en service des voies

L’oscilloscope possède 2 voies CH1 et CH2. Pour les mettre en service, il suffit d’appuyer sur les boutons : CH1 MENU pour la voie 1, et CH2 MENU pour la voie 2.

Pour mettre les voies hors service, appuyer sur ces mêmes boutons 2 fois.

Remarque : Le fait d’appuyer sur ces boutons, permet de faire afficher un menu dans la partie droite de l’écran ( voir photo page suivante ).

Les boutons de l ’oscilloscopeL ’écran


Iii r glage du z ro volt

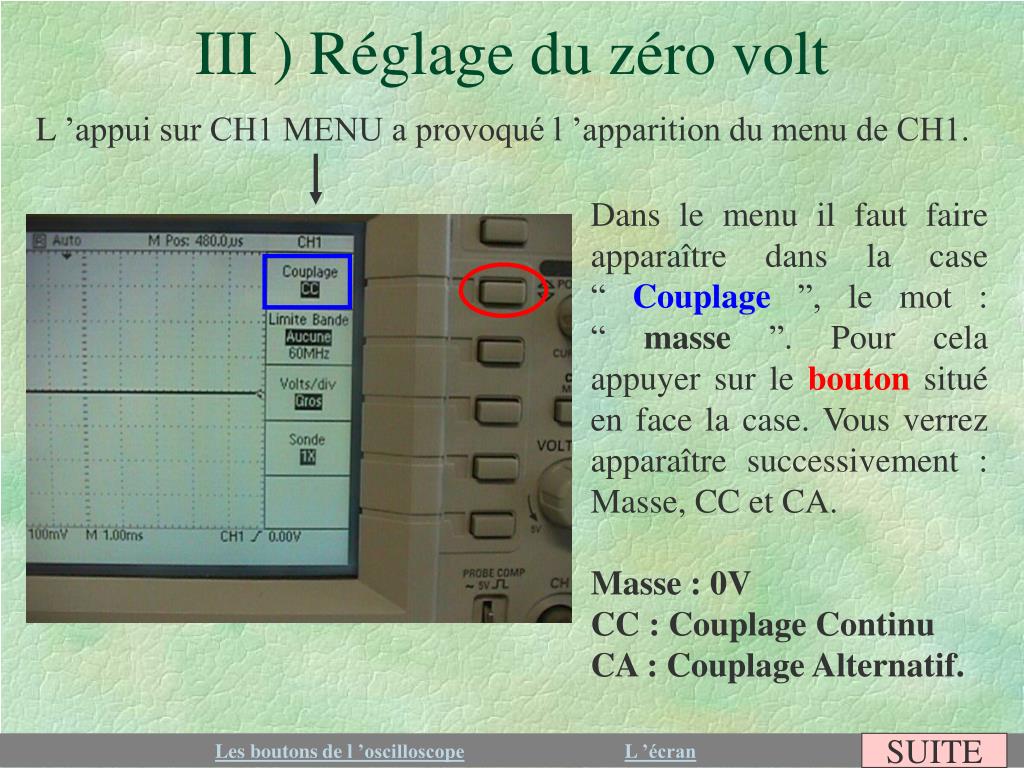

III ) Réglage du zéro volt

L ’appui sur CH1 MENU a provoqué l ’apparition du menu de CH1.

Dans le menu il faut faire apparaître dans la case “ Couplage ”, le mot : “ masse ”. Pour cela appuyer sur le bouton situé en face la case. Vous verrez apparaître successivement : Masse, CC et CA.

Masse : 0V

CC : Couplage Continu

CA : Couplage Alternatif.

Les boutons de l ’oscilloscopeL ’écran

SUITE


Iii r glage du z ro volt suite

III ) Réglage du zéro volt ( suite )

Régler le 0V à votre convenance grâce au potentiomètre POSITION au dessus de CH1 MENU pour la voie 1 ou CH2 MENU pour la voie 2.

Remarque : Il n’est pas nécessaire chaque fois de passer par « Couplage Masse » pour régler le zéro car à gauche de l’écran se trouve une flèche précédée d’un chiffre indiquant respectivement le 0V et le numéro de la voie ( 1 ou 2 ).

Les boutons de l ’oscilloscopeL ’écran

SUITE


Iii r glage du z ro volt suite1

III ) Réglage du zéro volt ( suite )

Une fois le réglage du zéro effectué, passer en couplage CC ou CA selon que vous voulez voir le signal avec sa composante continue ( couplage CC ) ou sans sa composante continue ( CA ).

Sur la photo ci-contre, le signal sera visualisé avec sa composante continue ( couplage CC ).

Les boutons de l ’oscilloscopeL ’écran


Iv utilisation d une sonde

IV ) Utilisation d ’une sonde

Si pour effectuer vos mesures, vous utilisez une sonde x1, x 10, x 100,

x 1000, n’oubliez pas de l’indiquer à l’oscilloscope dans la 4ème case du menu de chaque voie : Sonde.

Si vous n’utilisez pas de sonde, vérifier que le menu affiche : 1X. Si ce n’est pas le cas, modifier le nombre en appuyant sur le bouton en face.

Les boutons de l ’oscilloscopeL ’écran

SUITE


Iv utilisation d une sonde suite

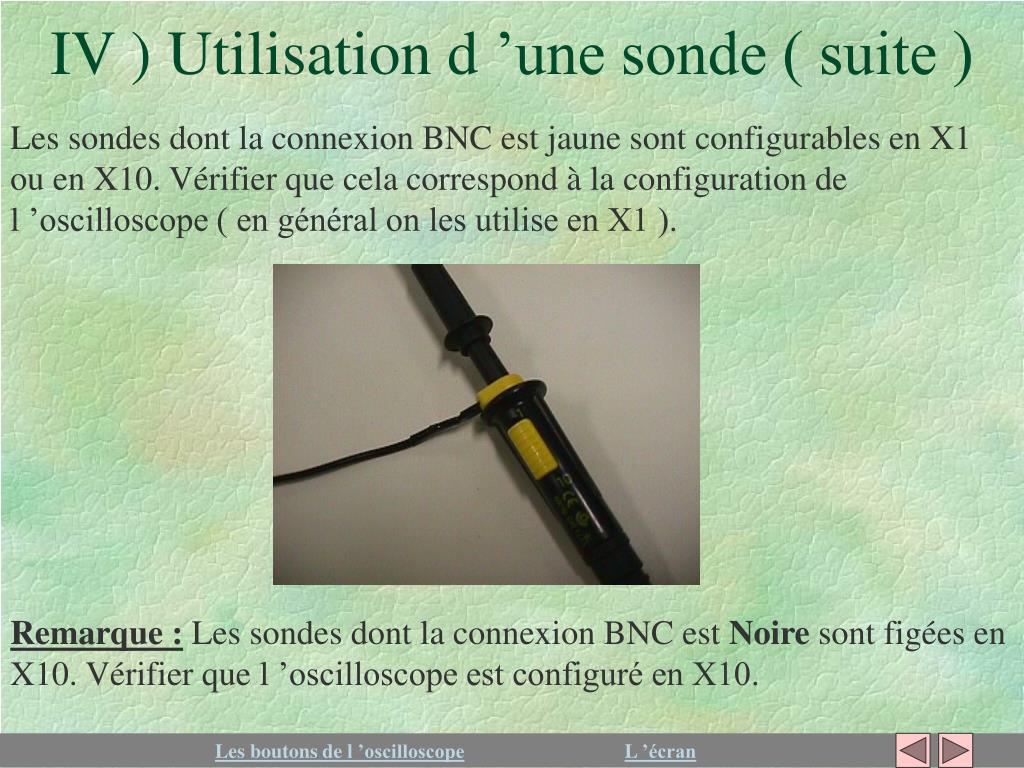

IV ) Utilisation d ’une sonde ( suite )

Les sondes dont la connexion BNC est jaune sont configurables en X1 ou en X10. Vérifier que cela correspond à la configuration de l ’oscilloscope ( en général on les utilise en X1 ).

Remarque : Les sondes dont la connexion BNC est Noire sont figées en X10. Vérifier que l ’oscilloscope est configuré en X10.

Les boutons de l ’oscilloscopeL ’écran


V type de base de temps

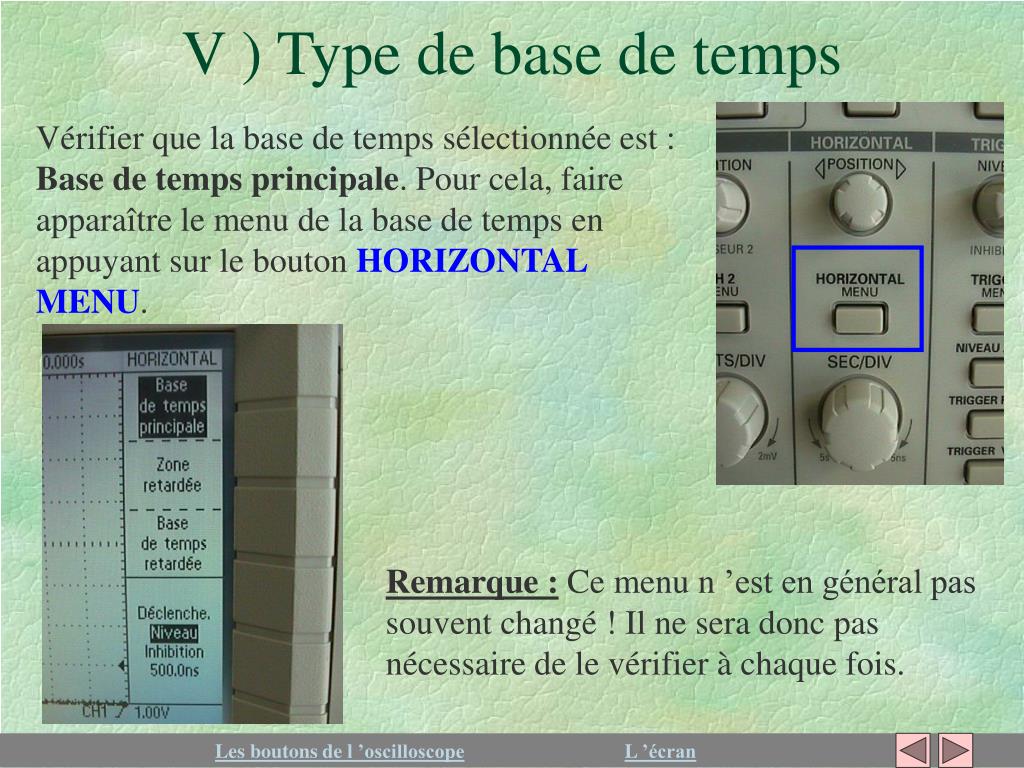

V ) Type de base de temps

Vérifier que la base de temps sélectionnée est : Base de temps principale. Pour cela, faire apparaître le menu de la base de temps en appuyant sur le bouton HORIZONTAL MENU.

Remarque : Ce menu n ’est en général pas souvent changé ! Il ne sera donc pas nécessaire de le vérifier à chaque fois.

Les boutons de l ’oscilloscopeL ’écran


Vi r glage des calibres

VI ) Réglage des calibres

Le réglage des calibres, s’effectue à l’aide des commutateurs : VOLTS / DIV voulant dire : Volts par division, une division étant la hauteur d’un carré en pointillé sur l’écran. Le réglage permet d’aller de 5V / Div à 2mV / Div.

En bas de l’écran, on peut visualiser en permanence le calibre des 2 voies. ( sur la photo : CH1 1.00V et CH2 2.00V ).

DIVISION

Les boutons de l ’oscilloscopeL ’écran

SUITE


Vi r glage des calibres suite

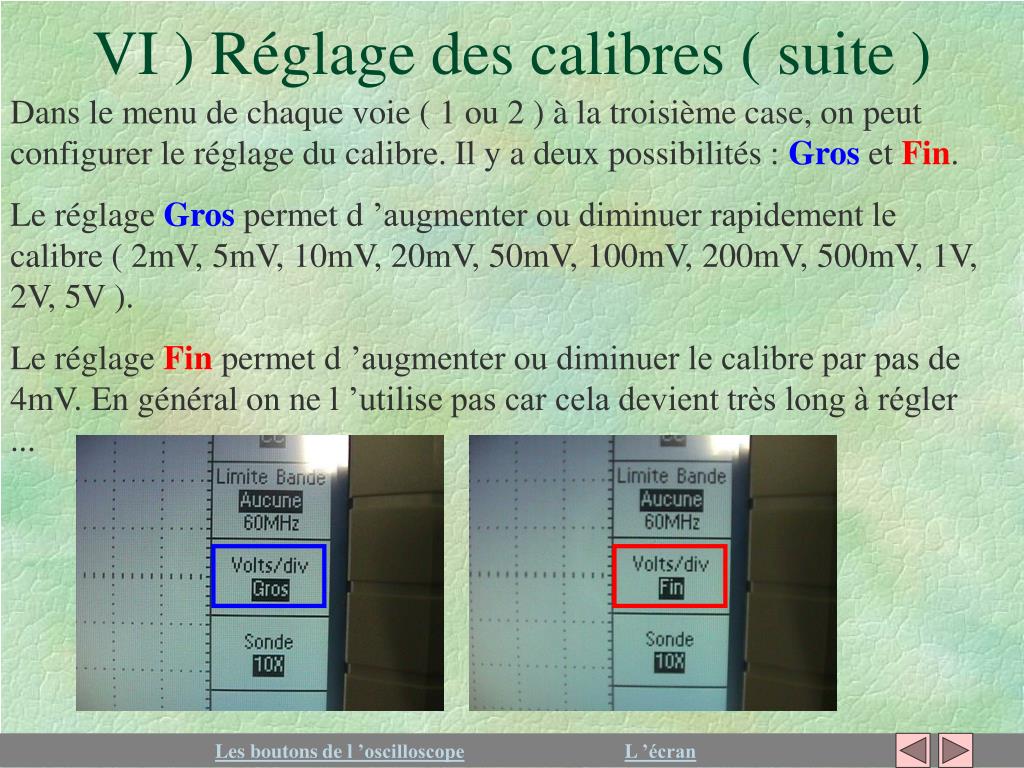

VI ) Réglage des calibres ( suite )

Dans le menu de chaque voie ( 1 ou 2 ) à la troisième case, on peut configurer le réglage du calibre. Il y a deux possibilités : Gros et Fin.

Le réglage Gros permet d ’augmenter ou diminuer rapidement le calibre ( 2mV, 5mV, 10mV, 20mV, 50mV, 100mV, 200mV, 500mV, 1V, 2V, 5V ).

Le réglage Fin permet d ’augmenter ou diminuer le calibre par pas de 4mV. En général on ne l ’utilise pas car cela devient très long à régler ...

Les boutons de l ’oscilloscopeL ’écran


Vi r glage de la base de temps

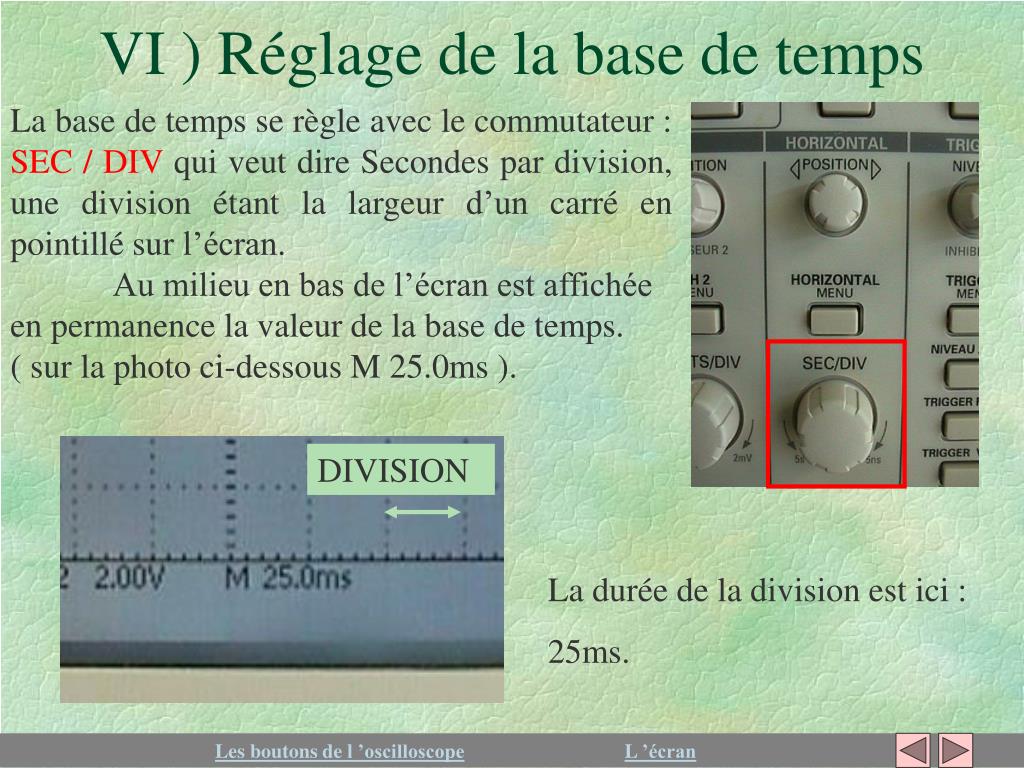

VI ) Réglage de la base de temps

La base de temps se règle avec le commutateur : SEC / DIV qui veut dire Secondes par division, une division étant la largeur d’un carré en pointillé sur l’écran.

Au milieu en bas de l’écran est affichée en permanence la valeur de la base de temps.

( sur la photo ci-dessous M 25.0ms ).

DIVISION

La durée de la division est ici :

25ms.

Les boutons de l ’oscilloscopeL ’écran


Vii choix de la voie de d clenchement

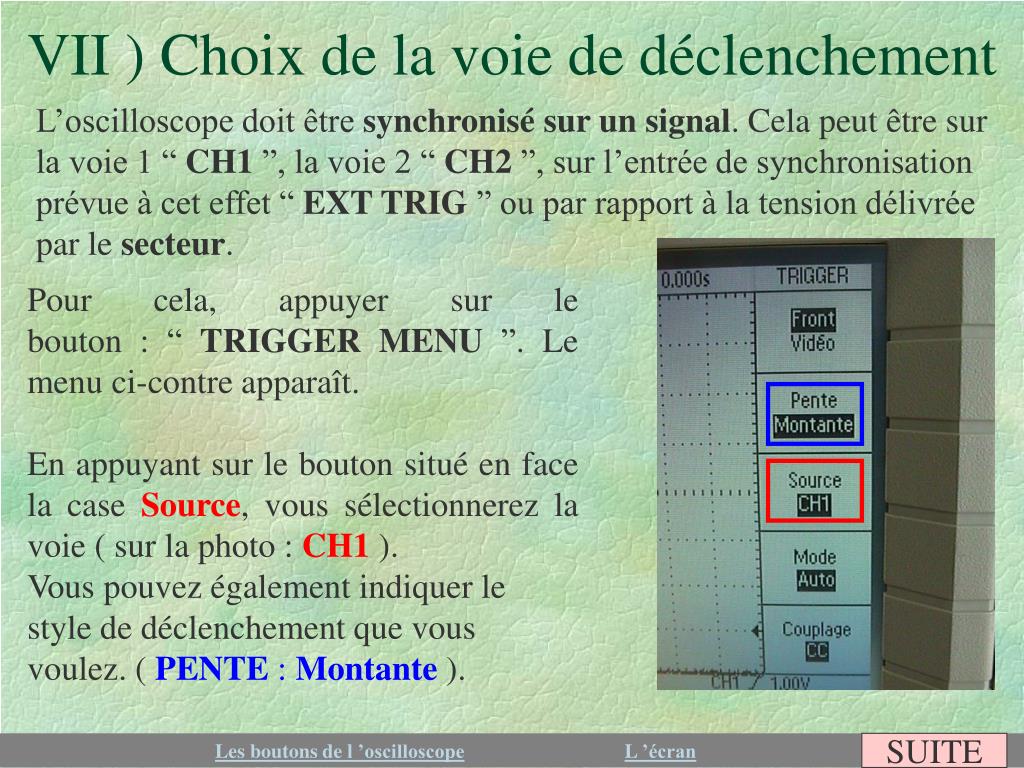

VII ) Choix de la voie de déclenchement

L’oscilloscope doit être synchronisé sur un signal. Cela peut être sur la voie 1 “ CH1 ”, la voie 2 “ CH2 ”, sur l’entrée de synchronisation prévue à cet effet “ EXT TRIG ” ou par rapport à la tension délivrée par le secteur.

Pour cela, appuyer sur le bouton : “ TRIGGER MENU ”. Le menu ci-contre apparaît.

En appuyant sur le bouton situé en face la case Source, vous sélectionnerez la voie ( sur la photo : CH1 ).

Vous pouvez également indiquer le style de déclenchement que vous voulez. ( PENTE : Montante ).

Les boutons de l ’oscilloscopeL ’écran

SUITE


Vii voie de d clenchement suite

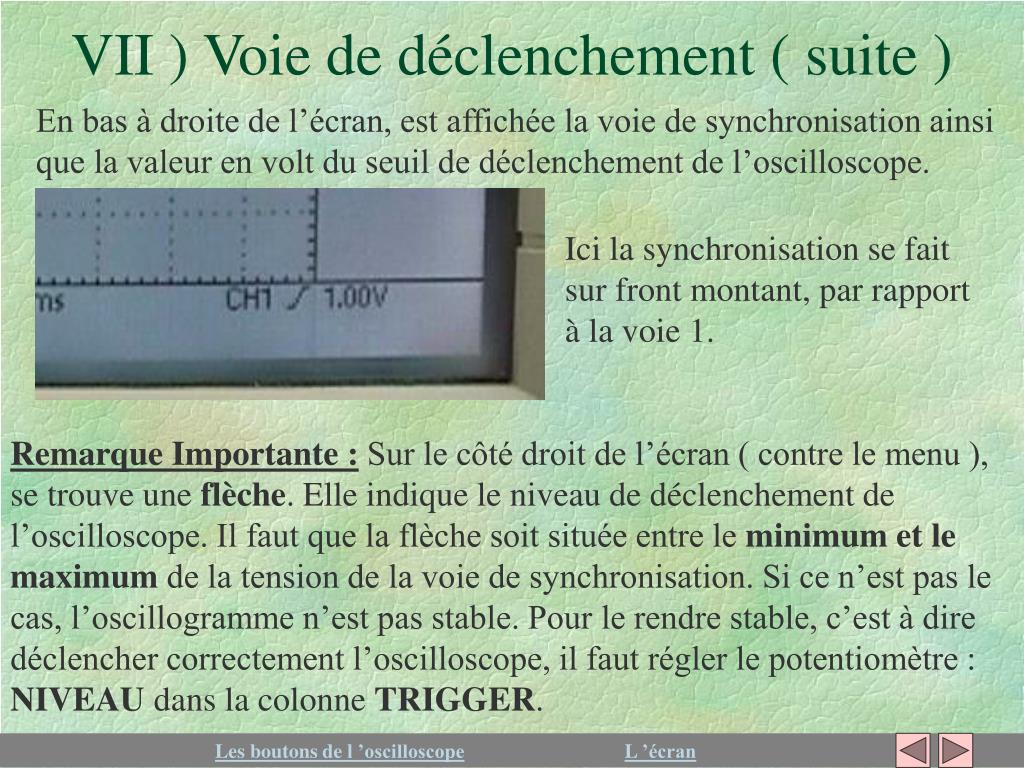

VII ) Voie de déclenchement ( suite )

En bas à droite de l’écran, est affichée la voie de synchronisation ainsi que la valeur en volt du seuil de déclenchement de l’oscilloscope.

Ici la synchronisation se fait sur front montant, par rapport à la voie 1.

Remarque Importante : Sur le côté droit de l’écran ( contre le menu ), se trouve une flèche. Elle indique le niveau de déclenchement de l’oscilloscope. Il faut que la flèche soit située entre le minimum et le maximum de la tension de la voie de synchronisation. Si ce n’est pas le cas, l’oscillogramme n’est pas stable. Pour le rendre stable, c’est à dire déclencher correctement l’oscilloscope, il faut régler le potentiomètre : NIVEAU dans la colonne TRIGGER.

Les boutons de l ’oscilloscopeL ’écran


Viii autoset

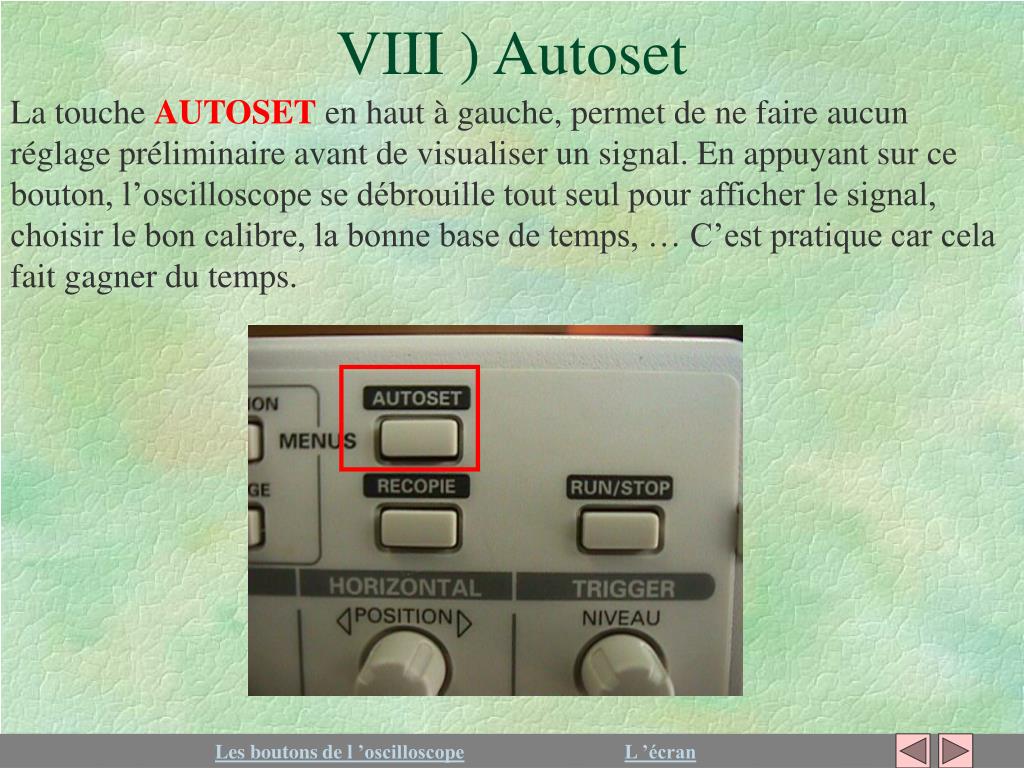

VIII ) Autoset

La touche AUTOSET en haut à gauche, permet de ne faire aucun réglage préliminaire avant de visualiser un signal. En appuyant sur ce bouton, l’oscilloscope se débrouille tout seul pour afficher le signal, choisir le bon calibre, la bonne base de temps, … C’est pratique car cela fait gagner du temps.

Les boutons de l ’oscilloscopeL ’écran


Ix faire des mesures

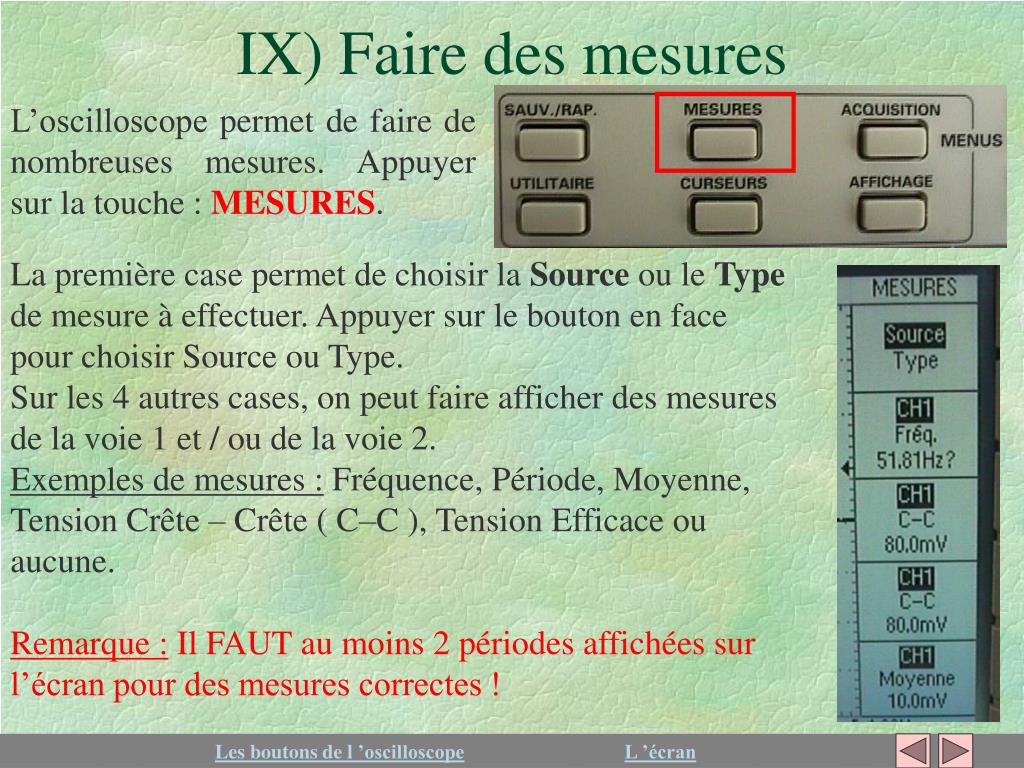

IX) Faire des mesures

L’oscilloscope permet de faire de nombreuses mesures. Appuyer sur la touche : MESURES.

La première case permet de choisir la Source ou le Type de mesure à effectuer. Appuyer sur le bouton en face pour choisir Source ou Type.

Sur les 4 autres cases, on peut faire afficher des mesures de la voie 1 et / ou de la voie 2.

Exemples de mesures : Fréquence, Période, Moyenne, Tension Crête – Crête ( C–C ), Tension Efficace ou aucune.

Remarque : Il FAUT au moins 2 périodes affichées sur l’écran pour des mesures correctes !

Les boutons de l ’oscilloscopeL ’écran


X curseurs

X ) Curseurs

On peut faire des mesures avec des curseurs. Pour cela, appuyer sur la touche : CURSEURS.

 Sur la première case, on choisit le type de curseur que l’on veut : Aucun, Tension ou Temps. Les curseurs apparaissent sur l’écran, horizontaux pour des mesures de tension et verticaux pour des mesures de temps.

 Sur la 2ème case, on choisit la Source.

 Sur la 3ème case, apparaît l’écart ( Delta ) entre les deux curseurs.

 Sur la 4ème case, apparaît la valeur de la tension ou du temps, où se trouve le curseur 1.

 Sur la 5ème case, apparaît la valeur de la tension ou du temps, où se trouve le curseur 2.

Les curseurs se déplacent en agissant sur les 2 potentiomètres : POSITION dans la colonne VERTICAL.

SUITE

Les boutons de l ’oscilloscopeL ’écran


X curseurs suite

X ) Curseurs ( suite )

Les curseurs apparaissent à l ’écran sous forme de pointillés. Ils sont verticaux pour des mesures de temps et horizontaux pour des mesures de tensions.

Mesures de temps

Mesures de tensions

Les boutons de l ’oscilloscopeL ’écran


Xi language

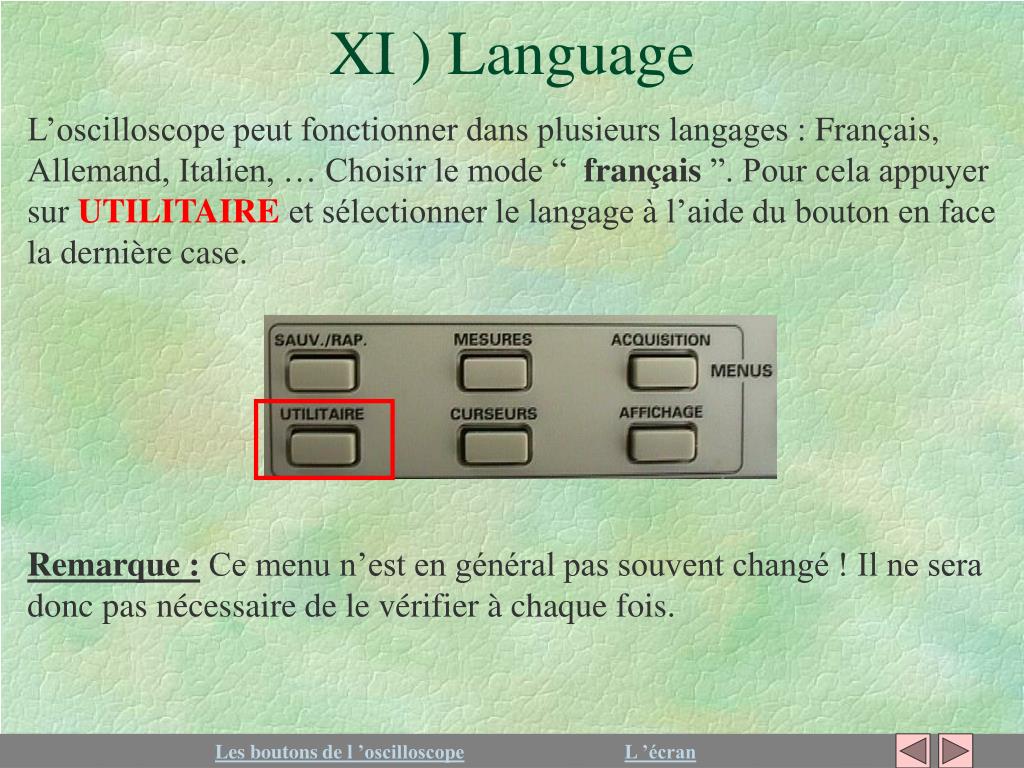

XI ) Language

L’oscilloscope peut fonctionner dans plusieurs langages : Français, Allemand, Italien, … Choisir le mode “  français ”. Pour cela appuyer sur UTILITAIRE et sélectionner le langage à l’aide du bouton en face la dernière case.

Remarque : Ce menu n’est en général pas souvent changé ! Il ne sera donc pas nécessaire de le vérifier à chaque fois.

Les boutons de l ’oscilloscopeL ’écran


Xii affichage

XII ) Affichage

On peut augmenter ou diminuer le contraste de l’affichage. Pour cela, appuyer sur AFFICHAGE et régler à l’aide des 2 derniers boutons en face le menu ( Augmenter contraste - Diminuer contraste ).

Les boutons de l ’oscilloscopeL ’écran


Xiii mode xy

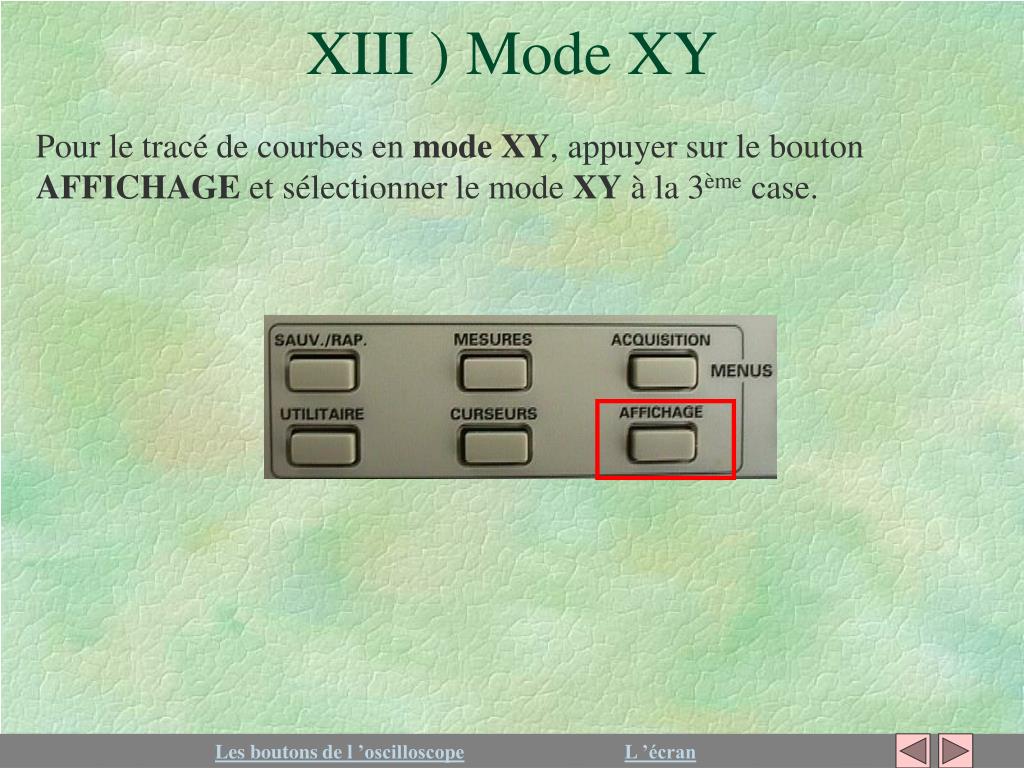

XIII ) Mode XY

Pour le tracé de courbes en mode XY, appuyer sur le bouton AFFICHAGE et sélectionner le mode XY à la 3ème case.

Les boutons de l ’oscilloscopeL ’écran


Xiv signal bruit

XIV ) Signal bruité

Si le signal que vous visualisez est bruité, l’oscilloscope peut faire l’acquisition de plusieurs signaux et en faire la moyenne avant de l’afficher. Pour cela appuyer sur le bouton ACQUISITION et sélectionner Moyennage. Sinon rester dans le mode Normal.

Les boutons de l ’oscilloscopeL ’écran


Xv impression des chronogrammes

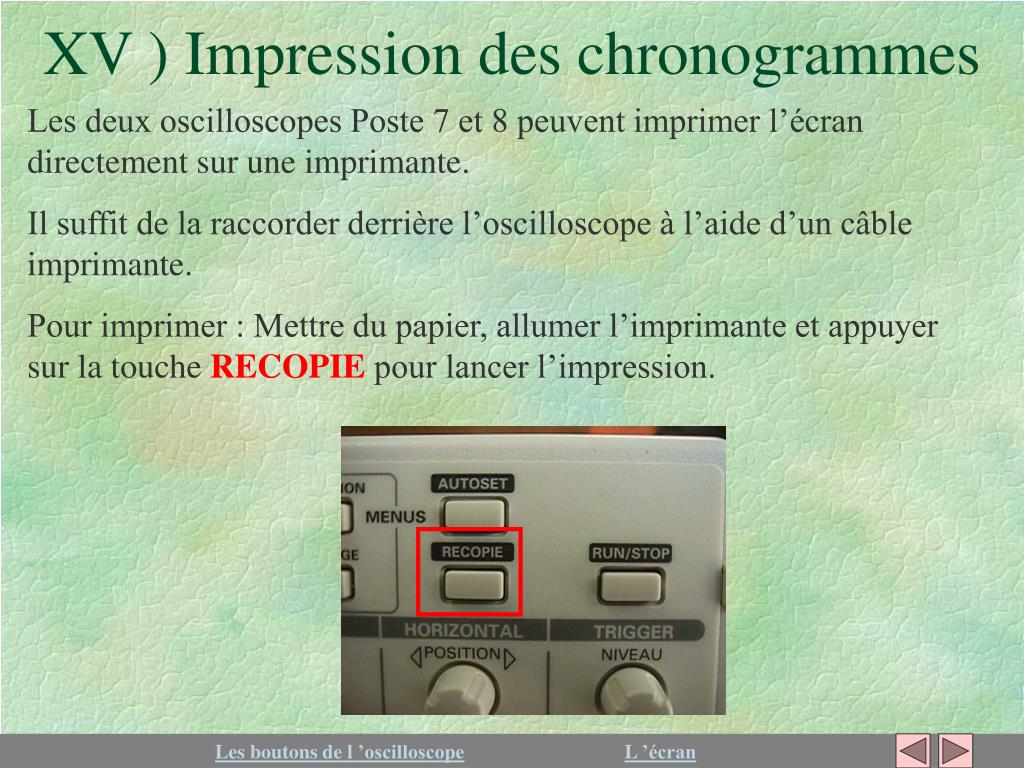

XV ) Impression des chronogrammes

Les deux oscilloscopes Poste 7 et 8 peuvent imprimer l’écran directement sur une imprimante.

Il suffit de la raccorder derrière l’oscilloscope à l’aide d’un câble imprimante.

Pour imprimer : Mettre du papier, allumer l’imprimante et appuyer sur la touche RECOPIE pour lancer l’impression.

Les boutons de l ’oscilloscopeL ’écran


Fin de la pr sentation

Fin de la Présentation

Quitter


Utilisation de l oscilloscope tektronix tds 210

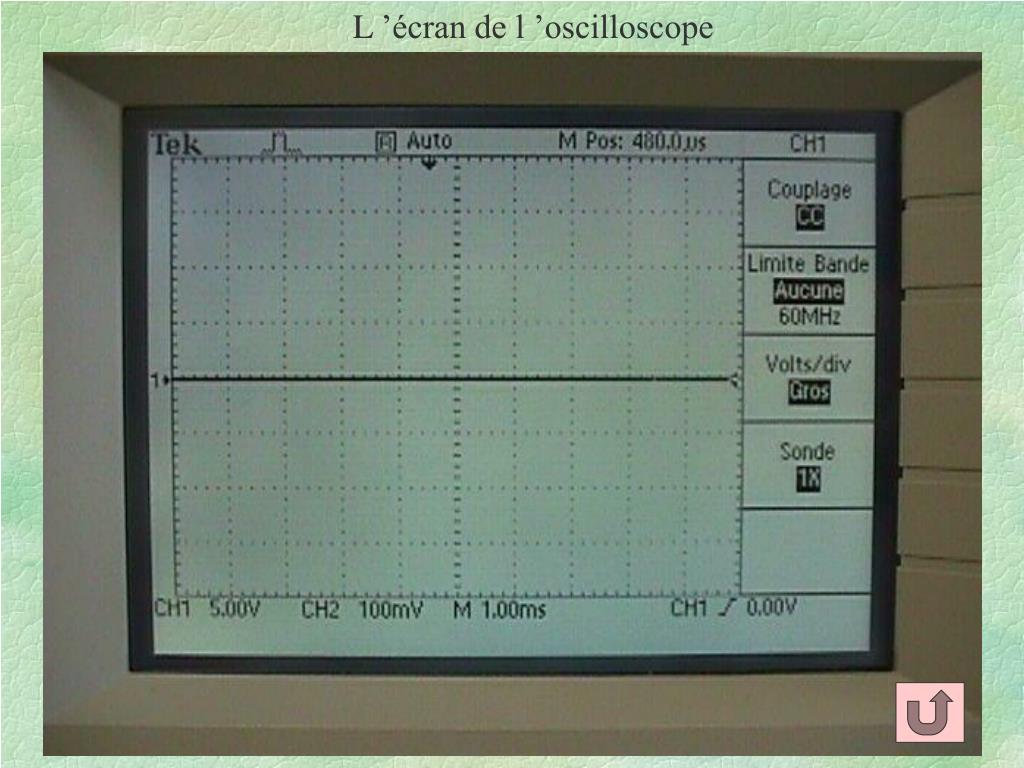

L ’écran de l ’oscilloscope
