Maintenance des microscopes

MAINTENANCE DES MICROSCOPES

L’UTILISATION DU MICROSCOPE

LA PARTIE OPTIQUE

LA PARTIE MECANIQUE

LE SYSTEME D’ECLAIRAGE


Utiliser un microscope

Utiliser un Microscope

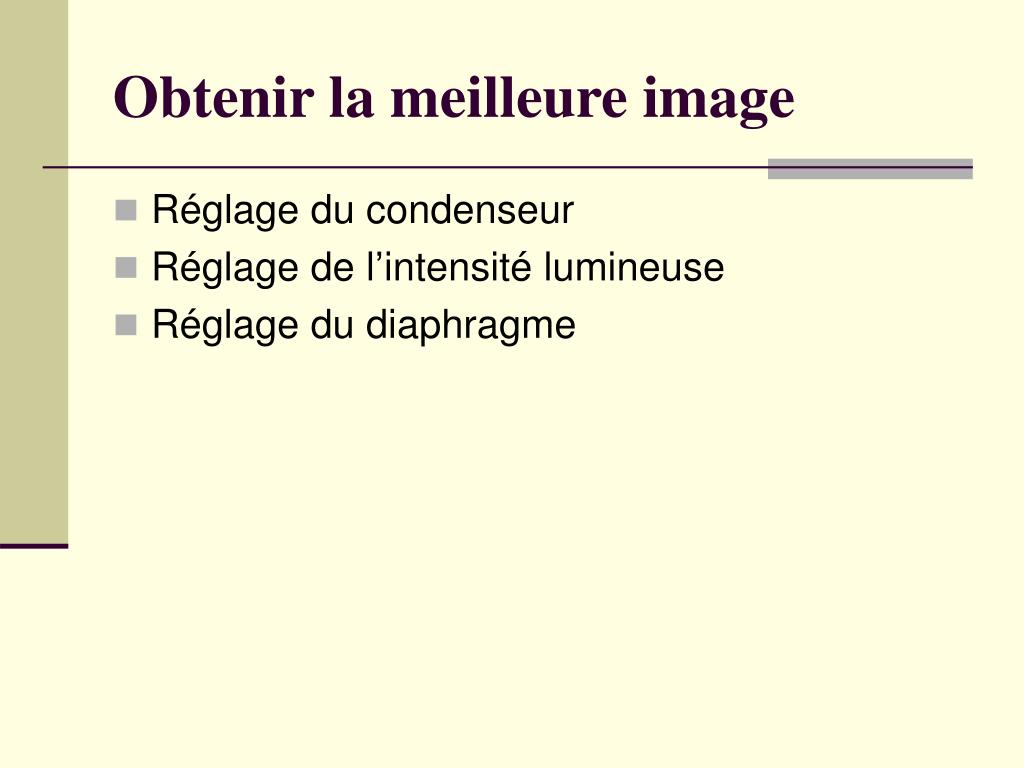

Obtenir la meilleure image

Obtenir la meilleure image

  • Réglage du condenseur

  • Réglage de l’intensité lumineuse

  • Réglage du diaphragme


Maintenance des microscopes

Condenseur

Élément important dans l’amélioration de la résolution de l’image

  • Rôle :

  • Éclairage homogène du champ microscopique

  • Concentre la lumière vers l’objet

  • Permet l’obtention d’une image résolue et de bon contraste

  • Plus on grossit plus on remonte le condenseur

  • Permet d’avoir une bonne profondeur de champ


R glage source lumineuse et diaphragme

Réglage source lumineuse et diaphragme

source lumineuse

  • Penser à régler l’intensité lumineuse grâce au rhéostat, en fonction du grossissement

  • Plus on grossit plus on augmente l’intensité d’éclairage

Lumière mal réglée = maux de tête assurés !


Maintenance des microscopes

Diaphragme

Les diaphragmes, la plupart du temps constitués de lamelles souples formant un iris, permettent d'agir sur le faisceau de lumière éclairant la préparation pour en délimiter le diamètre et limiter la quantité de lumière reçue.

A régler lors de chaque observation et entre chaque objectif


Polarisation

Polarisation

Les Kits

Analyseurs et polariseurs

sur platine rotative

Les Microscope polarisants

(dernière génération)

analyseur escamotable

polariseur escamotable


L optique

L’OPTIQUE


Nettoyage

NETTOYAGE

  • Il est nécessaire de nettoyer les optiques au moins

    1 fois tous les ans : comme les lunettes les optiques se graissent dans l’air et les poussières se collent.

    Remarque :

  • Si les poussières sont laissées, elles absorbent l’humidité de l’air qui devient acide, avec le temps ce phénomène attaque le verre et génère des tâches indélébiles

  • Conseil : Recouvrir les appareils après chaque utilisationpour éviter la poussière avec une housse en état ou à défaut avec un sac poubelle


Les oculaires nettoyage

Pour les microscopes et les loupes, essuyer les oculaires, de préférence sans les démonter, avec un chiffon non pelucheux (tissu neuf en coton) à sec en faisant de la buée avec la bouche ou bien très légèrement imprégné d’essence F ou de substitut trichloréthylène pour métaux (sinon risque de faire pénétrer du solvant à l’intérieur de l’oculaire) puis attendre 3mm (pour permettre l’évaporation du produit), et avec une bombe à air souffler à 10 cm de l’oculaire (sinon vous feriez une auréole interne)

S’il reste des tâches dans les oculaires ou les prismes, confiez les à un professionnel.

Les oculaires nettoyage


Maintenance des microscopes

  • Les oculaires

Champ visuel :

Très grand Champ

Sécurisé

Grand Champ

Sécurisé

Petit Champ

Oculaires X10

Photos épithélium buccale X100


Ce qu il faut viter de faire

Ne pas démonter les oculaires parce qu’en tentant de nettoyer l’intérieur des oculaires et des prismes vous risquez de les salir davantage ou de les rayer.

En soufflant pour nettoyer l’intérieur des oculaires et des prismes vous prenez le risque de projeter des poussières ou de la graisse dans des zones inaccessibles et qui demanderont un démontage long et parfois compliqué.

Ne jamais déplacer un prisme surtout pour les appareils bino ou trino ainsi que la boîte de Porro pour les loupes. Les prismes sont alignés avec des lasers en usine (pour chaque prisme, il y a 3 dimensions de position (comme le parallélisme des roues de voitures).

Pour le nettoyage ne jamais utiliser d’alcool, xylène toluène…

sous peine de dégrader le revêtement anti-reflet de façon irrémédiable.

Ce qu’il faut éviter de faire


A titre indicatif voici le prix moyen des oculaires

A titre indicatif voici le prix moyen des oculaires :


Les objectifs nettoyage

Les objectifs nettoyage

  • Même traitement pour les objectifs que pour les oculaires

  • En règle général après utilisation de colorant liquide, essuyer les objectifs 40/60/100, ils ont tous de la même longueur et peuvent être en contact avec les différents colorants.(avec substitut de trichloréthylène pour dégraissant métaux)

  • Comme pour les oculaires, attention à ne pas souffler du solvant à l’intérieur lorsde nettoyage de la lentille de l’objectif

  • Pour l’utilisation de l’objectif 100x avec de l’huile à immersion, veillez à nettoyer après chaque utilisation. (avec essence F)

  • En principe seul l’objectif 100x est étanche mais avec l’âge il perd son étanchéité.

  • Les autres objectifs ne sont pas étanches et si du liquide s’est infiltré confier le à un professionnel pour le nettoyage


Objectifs diff rence qualit

Objectifs différence qualité

  • Les objectifs achromatiques

    Image nette au centre, floue sur le contour

  • Les objectifs SP semi plan (devient la norme pour les sections scientifiques)

  • Les objectifs PL Plan

    Image plane,

    correction des aberrations chromatiques


Objectifs achromatiques

Objectifs achromatiques


A titre indicatif voici le prix moyen des objectifs achromatique

A titre indicatif voici le prix moyen des objectifs achromatique :


Attention

Attention :

  • Attention à ne pas appuyer sur les lentilles des objectifs et notamment le 100x très fragile (vous risquez de desceller la lentille et de l’endommager de façon irréversible).

  • Remarque : éviter de mélanger les objectifs entre deuxappareils:

  • Les objectifs d’origines et ceux qui proviennent d’un autre microscope d’une autre marque ne sont pas parafocaux (c'est-à-dire qu’ils ne sont pas réglés entre eux et nécessitent un réglage macrométrique supplémentaire)

  • il peut arriver aussi que la hauteur ne soit pas la même.


Probl mes r currents

Problèmes Récurrents

  • Sur les microscopes binoculaires il faut loucher pour que l’image soit centrée

  • Problème de netteté d’image ou bien image en partie occultée (champ restreint)

  • Besoin après l’objectif 4x de réutiliser la molette macro pour chercher l’image (objectifs déréglés les uns par rapport aux autres non parafocaux)


Maintenance des microscopes

Protéger les microscopes à l’aide d’une housse

après utilisation

  • Sécuriser les oculaires : évite les vols et la casse !

    • Soit en les vissant par une vis prévue par le constructeur

    • Soit en mettant du ruban adhésif (type chatterton)

    • Soit une gaine de maintient (par ex : doigt de gant coupé)

molette latérale

  • Sécuriser les têtes des microscopes pourvus d’une molette latérale

  • Remplacer la molette par une vis inaccessible pour les élèves

  • Idem pour le condenseur, ce qui évite le déréglage


Les cam ras

Les Caméras

  • Caméras analogique capteur CDD

    Sur flexible ou sur sortie microscope/loupe Trino

    Nombre de pixels ou nombres de lignes

    entre 330 et 500 lignes

    Permet l’acquisition par sortie

    pour écran téléviseur, s’utilise pour macro et micro

    L’image est obtenue directement

  • Caméras digitale capteur CMOS

    Nombre de pixels et taille des pixels,

    entre1.3 megapixels et 5 megapixels

    Permet l’acquisition par sortie USB uniquement,

    s’utilise pour micro uniquement

    L’image est obtenue avec un logiciel

    RGB

    Exposition de la lumière

    Contraste

    Intensité lumineuse


La m canique

La mécanique


La r vision

La Révision

  • Les microscopes, les loupes et les appareils optiques exigent des révisions tousles 3 ans (5 ans si l’appareil est peu utilisé) contrairement aux appareils électroniques. Ils sont proches de la maintenance automobile : les différents types de graissent vieillissent (se durcissent et ne jouent plus leur rôle), vos appareils prennent du jeu dans le temps (les différents types d’alliage travaillent)

  • Les appareils deviennent difficiles à utiliser les observations ne se font pas correctement : jeu dans le plateau, les mouvements ne tiennent pas ou bien sont bloqués.

  • Dès les premiers symptômes de disfonctionnement, il faut faire réviser l’appareil. Plus vous repoussez la révision, surtout si vous continuez à utiliser l’appareil, plus vous faites forcer les mécanismes que vous risquez d’endommager de façon irréversibles.


Les difficult s

Les difficultés

  • Cependant l’entretien des microscopes et loupes est entravé par les constructeurs et revendeurs qui ne fournissent pas les pièces détachées de rechange au-delà de 3 à 5 ans pour certains ou bien proposent des prix dissuasifs avec des délais très longs pour inciter l’achat de matériel neuf !


Probl mes r currents rem des

Problèmes Récurrents & Remèdes

Si votre image est floue

  • Vérifier que la préparation est à l’endroit

  • Vérifier que l’objectif n’est pas obstrué et sale

  • Vérifier que la hauteur de la butée du plateau n’est pas déréglée (b)

  • sur les appareils de lycée, c’est une bague de butée qui se trouve sur le côté de la molette qu’il faut régler : se mettre sur le + petit objectif puis quand l’image est nette remonter le plateau et bloquer la bague

    Pour les microscopes

  • Irio de chez Jeulin (notice explicative spécifique avec clé spéciale)


R glage de la but e du plateau

Réglage de la butée du plateau

  • Bague de butée qui se trouve sur le côté droit de la molette (côté potence du microscope) qu’il faut régler si nécessaire

  • Si cette bague est libre, vous pouvez casser les préparations,

  • Si cette bague est bloquée mais mal : au petit objectif votre image est floue ou bien au fort objectif, l’objectif ne passe pas, c’est que la bague est mal positionnée

  • Pour débloquer cette bague, il faut la pousser en bas et non le contraire

  • Pour le réglage

  • 1 se mettre sur le + petit objectif faire son réglage macro et micro

  • 2 quand l’image est nette remonter

  • légèrement le plateau avec la molette macro pour obtenir une image floue

  • 3 bloquer la bague


Les r visions compl tes sont effectuer par un professionnel

Les révisions complètes sont à effectuer par un professionnel

  • Elles ont un coût. Il faut que l’établissement prévoit un budget d’entretien pour les appareils optiques au même titre que pour ceux des appareils bureautiques (ordinateur, imprimante photocopieuse)

  • Négocier avec votre administration pour qu’elle prenne les frais à sa charge en partie

  • Les révisions régulières permettent de prolonger la durée de vie des appareils un appareil entretenu et utilisé normalement peut durer jusqu’ à 20 -30 ans.

  • Économie d’achat de nouveaux appareils

  • Gain de temps pour les TP (réduction du temps de réglage avec les élèves)

  • Restitution fidèle d’observation des préparations.

  • Garantie de sécurité. (Suppression des pièces dangereuses, cassées ou coupantes, et des risques électriques)

  • respect de l’environnement (réparer est plus écologique que de consommer du neuf systématiquement)

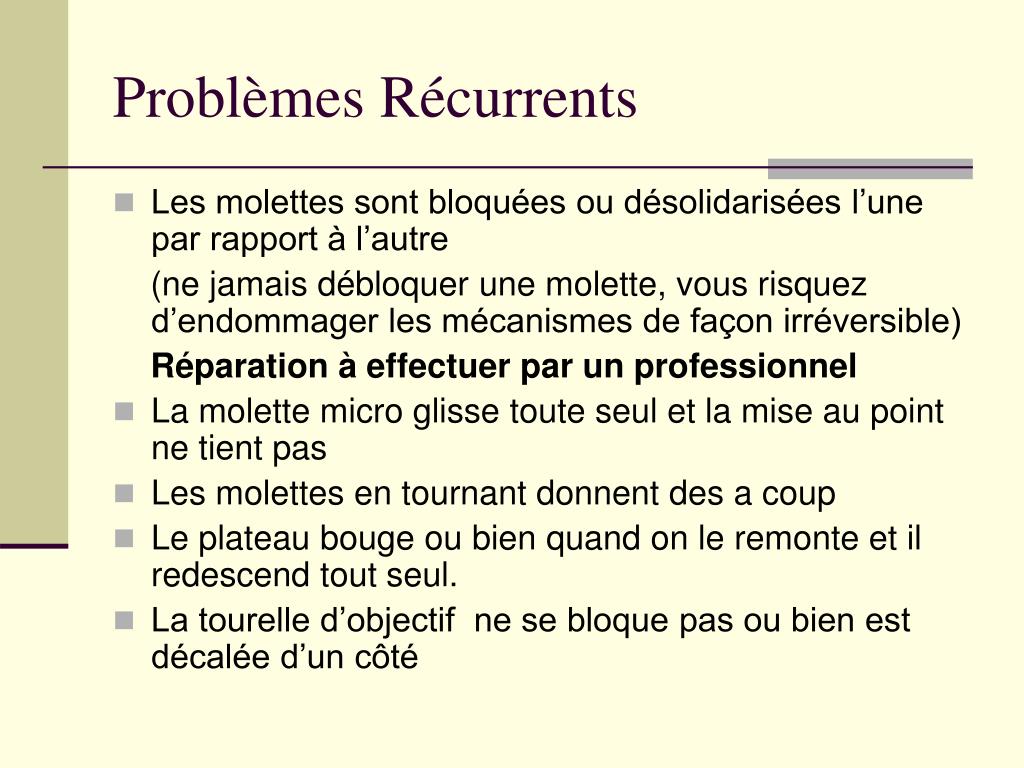

Probl mes r currents1

Problèmes Récurrents

  • Les molettes sont bloquées ou désolidarisées l’une par rapport à l’autre

    (ne jamais débloquer une molette, vous risquez d’endommager les mécanismes de façon irréversible)

    Réparation à effectuer par un professionnel

  • La molette micro glisse toute seul et la mise au point ne tient pas

  • Les molettes en tournant donnent des a coup

  • Le plateau bouge ou bien quand on le remonte et il redescend tout seul.

  • La tourelle d’objectif ne se bloque pas ou bien est décalée d’un côté


Probl mes r currents microscopes miroir

Problèmes Récurrents Microscopes à miroir

  • ces problèmes ont plusieurs causes et les remèdes ne seront pas les mêmes d’un appareil à l’autre.

  • Les problèmes rencontrés:

  • Le tube optique descend tout seul,

  • La mise au point fine est dur (l’excès l’accumulation de graisse peut gripper le mouvement)

  • Pour les platines rotatives : le plateau ne se bloque pas, ou bien ne tient pas bien

  • (Certaines pièces peuvent être cassées ou manquantes : bague du plateau fendue (celles qui sont en nylon) ou bien pointeau+ressort manquants


Type de cr maill re

Type de crémaillère

Les plus fréquentes

ROUE CAME COEUR EN PLACE

Crémaillère métal

Exemple JEULIN

VIS RCC (elle peut être manquante

ou la tête cassée comme ici )

Roue Came Cœur

Exemple OPTICO


Probl mes localis s sur une pi ce

Problèmes localisés sur une pièce

  • Le diaphragme est cassé, généralement les lamelles se sont pliées : en le remontant il cassera à nouveau, vous pouvez toujours tenter de le réparer et mettre votre patience à l’épreuve !

  • Réparation à effectuer par un professionnel (certains diaphragmes sont réparables à condition qu’ils soit complets et que les lamelles ne soient pas pliées)

    Prix moyen d’un diaphragme 20.00 € TTC.


Maintenance des microscopes

  • Problème : Diaphragme hors d’usage

  • Démonter les lamelles une à une si elles ne sont pas cassées ou pliées et reassemblez les

  • Chaque lamelle est tenue par une vis très fine

  • L’ensemble des lamelles est maintenu par un support circulaire

Lamelle

Travail très fastidieux qui mettra vos nerfs à rude épreuve !!!!

Support circulaire

NB/ Il est à noter que les microscopes de marque OPTICO peuvent être utilisable sans diaphragme car celui ci est petit est très spécifique.


L clairage

L’éclairage


Pour changer les ampoules vous devez respecter tension puissance

Pour changer les ampoules, vous devez respecter tension & puissance

  • Les ampoules halogènes sont identiques 6V/20W 12V/20W / 6V/10W 12V/10W

  • Mais paradoxalement a puissance identique une 6V demande 2 fois plus d’intensité au transformateur qu’une ampoule 12V !

  • Vous risquez de détruire votre transformateur.


Attention1

ATTENTION!

  • Lorsqu’un fil électrique est dénudéou bien que l’on constate un disfonctionnement électrique : il y a un risque potentiel d’électrocution,

  • NE PAS LAISSER CES APPAREILS AUX ELEVES.

  • (Il en retourne de la responsabilité directe de l’enseignant/préparateur/proviseur)


Lampe led les avantages

LAMPE LED les avantages

  • NB/ Les ampoules tungstènes vont disparaître et sont plus onéreuses que les ampoules Halogène.

  • L’ampoule LED ne chauffe pas (pas suffisamment perceptible)

  • L’ampoule LED fonctionne plus de 10.000 Heures

  • Le microscope fonctionne sur batterie, il se recharge pendant 12 heures et s’utilise environ 50 heures

  • Pour les lampes enfichables elles fonctionnent 80h , les charger 1h15, microscopes 50h, loupes 35h

  • Sans fil c’est pratique pour le déplacer, pas de risque électrique pour les élèves, vous pouvez aussi l’utiliser en permanence sur le secteur et vous ne détériorez pas les batteries (piles)

  • L’éclairage est puissant et mieux diffusé, l’ampoule halogène concentre la lumière au centre.


Lampe led les inconv nients

LAMPE LED les inconvénients

  • Les batteries (3 piles de 1.2Volt) ont une durée de vie de 25.000 heures, quand vous devez les changer, le prix actuel est d’environ 8.50 € TTC pour 3 piles.

  • Si vous n’utiliser pas l’appareil sur le secteur, il faut penser à recharger les appareils, et quand les batteries arrivent en fin de vie il faut recharger l’appareil de plus en plus fréquemment

  • Si vous devez changer l’ampoule LED (dans le cas ou le microscope tomberait et que l’ampoule se briserait, elle est beaucoup plus onéreuse

  • l’ampoule ne chauffe pas et certaines préparations doivent être chauffées


Halog ne avantage

Halogène AVANTAGE

  • L’ampoule dure 2000 Heures en moyenne,

  • Sont coût est modique et une ampoule de rechange est livrée avec l’appareil.

  • l’ampoule chauffe et pour certaines préparations, cela peut être utile.


Halog ne inconvenients

Halogène INCONVENIENTS

  • Il faut changer l’ampoule (faire attention de changer celle-ci à froid et de ne pas mettre les doigts dessus) et veiller à mettre toujours la bonne ampoule.

  • dans le temps à force de changer les ampoules et avec la chaleur, le contact ne se fait plus bien et les douilles doivent être changées (5.78 € TTC)


Probl mes r currents clairage

Problèmes Récurrents Éclairage

  • L’ampoule fonctionne mais l’éclairage scintille

  • Le variateur d’éclairage est bloqué

  • Malgré le changement de l’ampoule et du fusible : rien ne marche


Synthese ce qu il faut faire au minimum

SYNTHESE ce qu’il faut faire au minimum

  • Recouvrir les appareils après chaque utilisationpour éviter la poussière avec une housse en état ou à défaut avec un sac poubelle.

  • Sécuriser les oculaires pour éviterque les élèves ne les enlèvent et mettent des particules dans les oculaires ou les prismes

    pour éviter de faire tomber les oculaires, soit en retirant les housses , soit en les manipulant.

    Vous pouvez sécuriser ces oculaires :

    Soit en les vissant par une vis prévue par le constructeur

    Soit en mettant du ruban adhésif (type chatterton)

    Soit une gaine de maintient (par ex : doigt de gant coupé)

  • Possibilité de sécuriser la tête des microscopes pourvus d’une molette latérale, en la remplaçant par une vis inaccessible par les élèves, ce qui évite les risques de chute de la tête.

  • Pour le nettoyage ne jamais utiliser d’alcool, xylène …

    sous peine de dégrader le revêtement anti-reflet de façon irrémédiable.

  • Pour changer les ampoules, vous devez respecter la tension

    Les ampoules halogènes sont identiques 6V/20W 12V/20W / 6V/10W 12V/10W

  • Lorsqu’un fil électrique est dénudéou bien que l’on constate un disfonctionnement électrique : il y a un risque potentiel d’électrocution,


Abc microscope r paration toutes marques vente

ABC MICROSCOPERéparation Toutes Marques Vente

5 RUE DES HERONS

44118 LA CHEVROLIERE

[email protected]

TEL/FAX 02 51 79 88 07 / 06 84 21 69 11

N° Siret 485 136 691 00022


  • Login
