3. Házi feladat

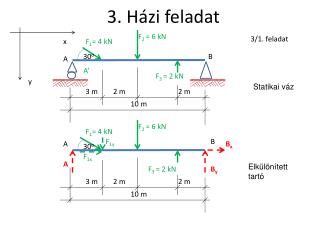

F 2 = 6 kN. 3/1. feladat. x. F 1 = 4 kN. 30 o. B. A. A’. F 3 = 2 kN. 3. Házi feladat. y. Statikai váz. 3 m. 2 m. 2 m. 10 m. F 2 = 6 kN. F 1 = 4 kN. F 1y. B. A. B x. 30 o. F 1x. A. Elkülönített tartó. F 3 = 2 kN. B y. 3 m. 2 m. 2 m. 10 m. 3/1. feladat.

korbin
Download Presentation

3. Házi feladat

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. F2 = 6 kN 3/1. feladat x F1= 4 kN 30o B A A’ F3 = 2 kN 3. Házi feladat y Statikai váz 3 m 2 m 2 m 10 m F2 = 6 kN F1= 4 kN F1y B A Bx 30o F1x A Elkülönített tartó F3 = 2 kN By 3 m 2 m 2 m 10 m

  2. 3/1. feladat Egyensúlyi egyenletek Az A pontra felírt nyomatéki egyenlet: MA = 0 = + 4 kN* sin 30o*3 m + 6 kN* 5 m – 2 kN* 8 m - By* 10 m 0 = 2 * 3 kNm + 6 * 5 kNm – 2 * 8 kNm – By* 10 10 By= (6 + 30 – 16) kNm By= 2 kNm A B pontra felírt nyomatéki egyenlet: MB = 0 = A * 10 m – 4 kN * sin 30o * 7 m – 6 * 5 m +2 * 2 m A=4 kN x irányú vetületi egyenlet: Bx+ 4 kN * cos 30o = 0 Bx= -3.464 kN

  3. 3/1. feladat Eredményvázlat A vektor a komponenseiből számítva: Bx feltevésünkkel ellenkezőleg mutat! Bx= -3.464 kN A = Ax 2+ Ay2= 16 = 4 kN By = 2 kN F2 = 6 kN F1= 4 kN F1y B A 30o 30o F1x 30o 2 kNm F3 = 2 kN 4kN 3 m 2 m 2 m 10 m

  4. 3/2. feladat x F2 = 2 kN F1 = 2.83 kN M = 3 kNm 45o y Statikai váz 3 m F3 = 1 kN 5 m A Reakciók? 10 m F2 = 2 kN F1 = 2.83 kN M = 3 Nm Ax A 45o Ay MA F3 = 1 kN Elkülönített tartó

  5. 3/2. feladat Egyensúlyi egyenletek Az A pontra felírt nyomatéki egyenlet: 0= MA + 2.83 kN* sin 45o*3 m + 2 kN* 5 m – 1 kN * 10 m + 3 kNm - MA = 2 * 3 kNm + 2 * 5 kNm – 1 * 10 kNm+ 3 kNm - MA = (6 + 10 – 10 + 3) kNm MA = -9 kNm y irányú vetületi egyenlet: 0 = -Ay+ 2,83 kN * sin 45o+ 2 kN – 1 kN Ay= 3 kN x irányú vetületi egyenlet: Ax + 2.83 kN * cos 45o = 0 Ax= -2 kN

  6. 3/2. feladat Eredményvázlat Ax = -2 kN Ax és MA feltevésünkkel ellenkezőleg mutat! A = Ax 2+ Ay2= 13 = 3.606 kN Ay = 3 kN MA = -9 kNm F2 = 2 kN F1 = 2.83 kN 9 kNm M = 3 Nm A 45o 3.606 F3 = 2 kN
