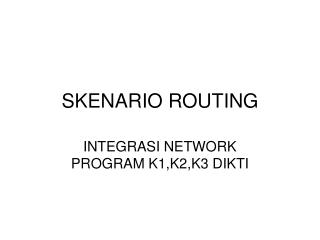

  1. SKENARIO ROUTING INTEGRASI NETWORK PROGRAM K1,K2,K3 DIKTI

  2. KEMUNGKINAN INTERKONEKSI • Interkoneksi Universitas yang memiliki AS-Number public • Interkoneksi Universitas yang tidak memiliki AS-Number public menggunakan BGP • Interkoneksi Universitas menggunakan OSPF

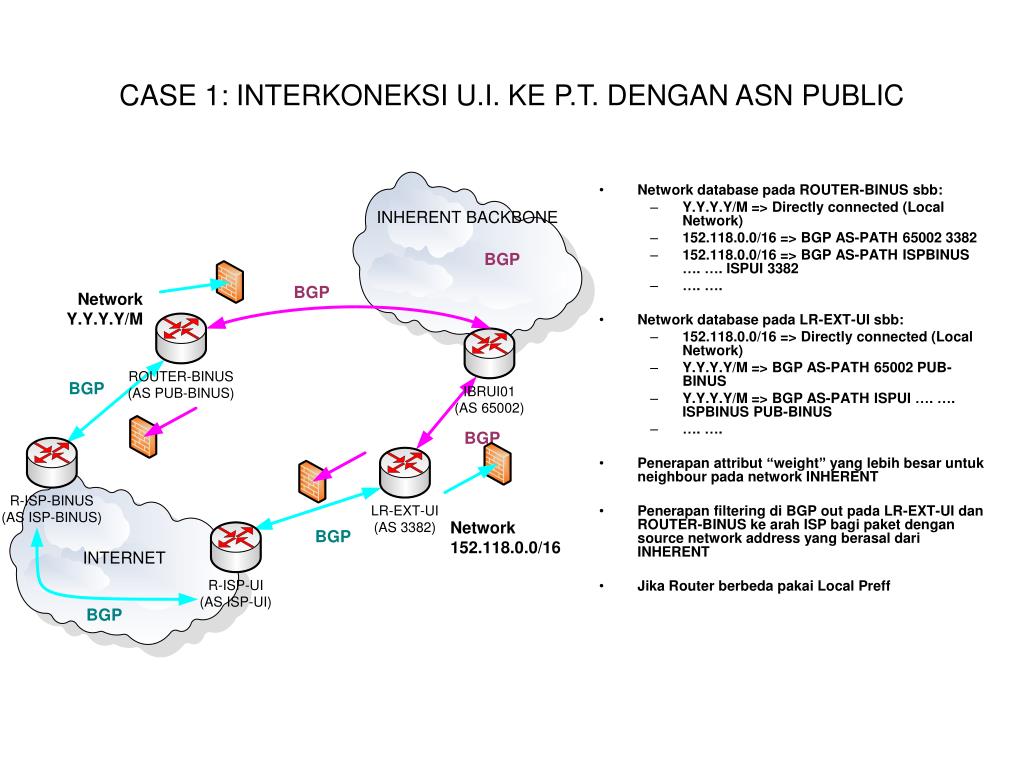

  3. CASE 1: INTERKONEKSI U.I. KE P.T. DENGAN ASN PUBLIC • Network database pada ROUTER-BINUS sbb: • Y.Y.Y.Y/M => Directly connected (Local Network) • 152.118.0.0/16 => BGP AS-PATH 65002 3382 • 152.118.0.0/16 => BGP AS-PATH ISPBINUS …. …. ISPUI 3382 • …. …. • Network database pada LR-EXT-UI sbb: • 152.118.0.0/16 => Directly connected (Local Network) • Y.Y.Y.Y/M => BGP AS-PATH 65002 PUB-BINUS • Y.Y.Y.Y/M => BGP AS-PATH ISPUI …. …. ISPBINUS PUB-BINUS • …. …. • Penerapan attribut “weight” yang lebih besar untuk neighbour pada network INHERENT • Penerapan filtering di BGP out pada LR-EXT-UI dan ROUTER-BINUS ke arah ISP bagi paket dengan source network address yang berasal dari INHERENT • Jika Router berbeda pakai Local Preff

  4. CASE 2: INTERKONEKSI P.T. TANPA ASN PUBLIC DENGAN BGP • Network database pada IBRxx01 sbb: • X.X.X.X/M => Directly connected (Local Network) • 152.118.0.0/16 => BGP AS-PATH 65002 3382 • …. …. • 0.0.0.0/0 => Static through ISP Router • Network database pada LR-EXT-UI sbb: • 152.118.0.0/16 => Directly connected (Local Network) • X.X.X.X/M => BGP AS-PATH 65002 65XX4 • X.X.X.X/N => BGP AS-PATH ISPUI …. …. ISPXX • …. • Untuk routing ke network X.X.X.X/M, LR-EXT-UI akan memilih jalur INHERENT dikarenakan M>N • Penerapan attribut “weight” yang lebih besar untuk neighbour pada network INHERENT • Penerapan filtering di BGP out pada LR-EXT-UI dan IBRXX01 ke arah ISP bagi paket dengan source network address yang berasal dari INHERENT • Pada IBRXX01 TIDAK redistribute static to BGP

  5. CASE 2: INTERKONEKSI P.T. TANPA ASN PUBLIC TANPA BGP • Network database pada Router ISTN sbb: • X.X.X.X/M => Directly connected (Local Network) • 152.118.0.0/16 => OSPF AREA 65002 • …. …. • 0.0.0.0/0 => Static through ISP Router • Network database pada LR-EXT-UI sbb: • 152.118.0.0/16 => Directly connected (Local Network) • X.X.X.X/M => OSPF AREA 65002 • X.X.X.X/N => BGP AS-PATH ISPUI …. …. ISPXX • …. • Untuk routing ke network X.X.X.X/M, LR-EXT-UI akan memilih jalur INHERENT dikarenakan M>N • Penerapan attribut “weight” yang lebih besar untuk neighbour pada network INHERENT • Penerapan filtering di BGP out pada LR-EXT-UI ke arah ISP bagi paket dengan source network address yang berasal dari INHERENT • Penerapan OSPF proses yang berbeda jika Internal Routing menggunakan OSPF • Pada Router ISTN TIDAK redistribute static to OSPF
