Bahan Semi Konduktor

Bahan Semi Konduktor. Semikonduktor adalah suatu material yang memiliki sifat konduktivitas listrik diantara konduktor dan isolator. Tahanan jenis bahan semi konduktor antara sekitar 10-3 Ohm m sampai dengans sekitar 10+3 Ohm meter.

kanan
Download Presentation

Bahan Semi Konduktor

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Bahan Semi Konduktor • Semikonduktoradalahsuatu material yang memilikisifatkonduktivitaslistrikdiantarakonduktordan isolator. Tahananjenisbahan semi konduktorantarasekitar 10-3 Ohm m sampaidenganssekitar 10+3 Ohm meter. Atom-atom bahan semi konduktormembentukkrristaldenganstruktur tetrahedral, denganikatankovalen

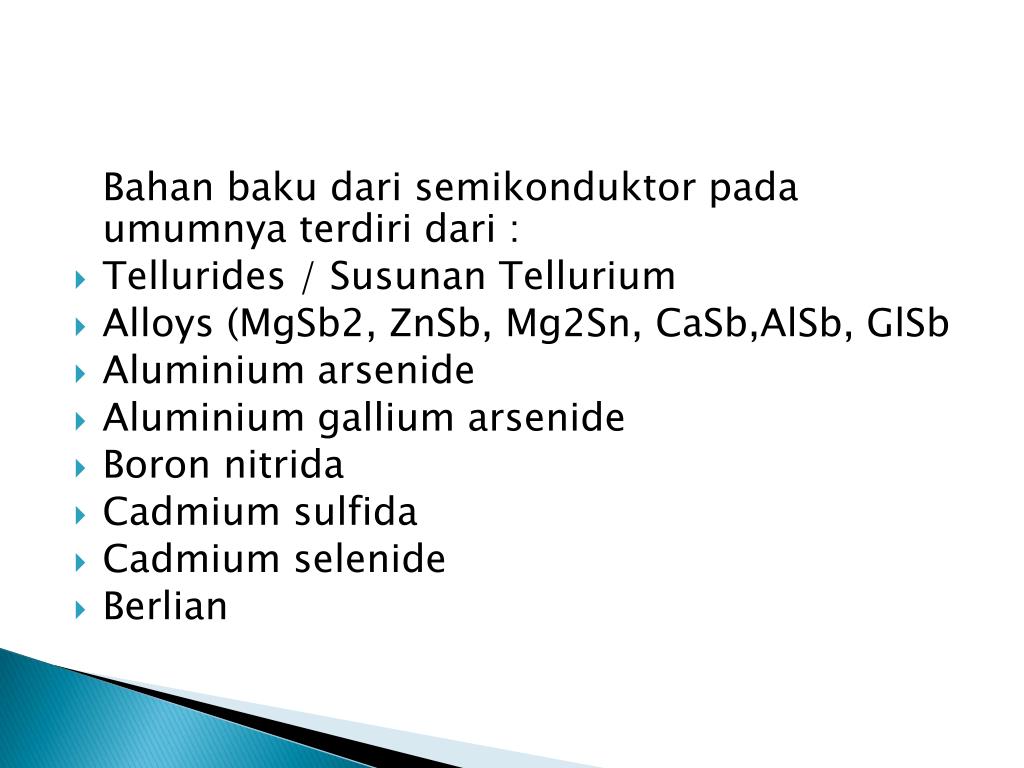

  2. Bahanbakudarisemikonduktorpadaumumnyaterdiridari : • Tellurides / Susunan Tellurium • Alloys (MgSb2, ZnSb, Mg2Sn, CaSb,AlSb, GlSb • Aluminium arsenide • Aluminium gallium arsenide • Boron nitrida • Cadmium sulfida • Cadmium selenide • Berlian

  3. Bahan semi konduktor yang banyakdipakaidalamelektkronikaadalahsilikon (Si) dan Germanium. (Ge). Pada 0 0K SI mempunyailebar pita terlarang (energy gap) 0,785 eV, sedang untuk Ge 1,21 eV.

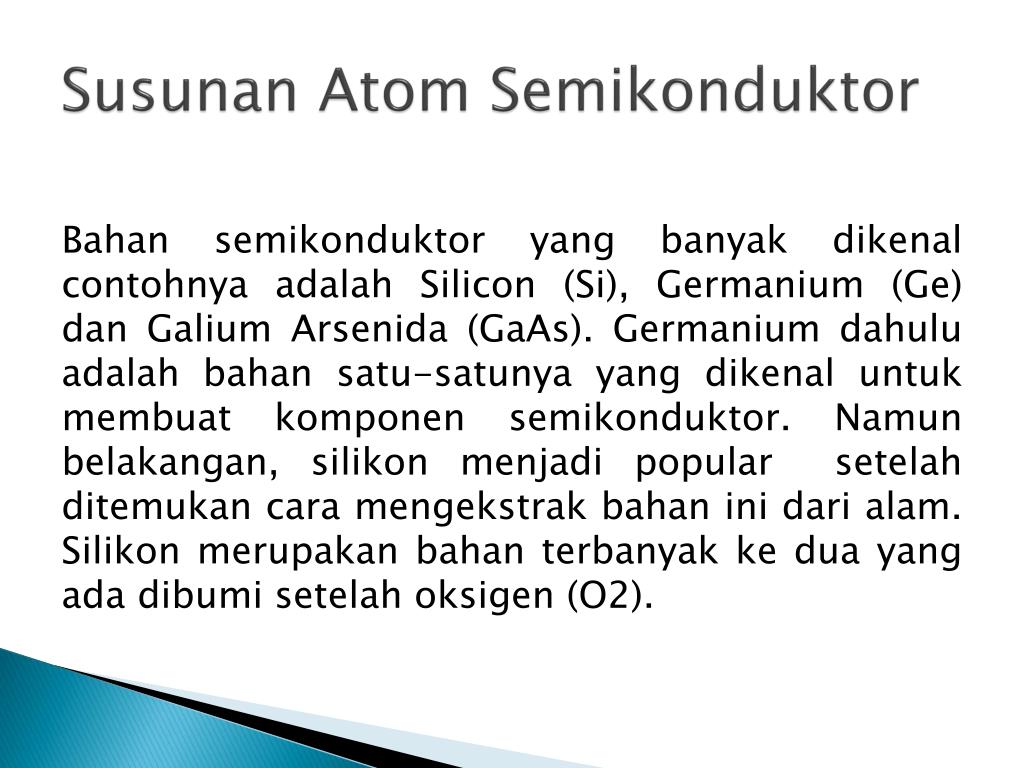

  4. Susunan Atom Semikonduktor Bahan semikonduktor yang banyak dikenal contohnya adalah Silicon (Si), Germanium (Ge) dan Galium Arsenida (GaAs). Germanium dahulu adalah bahan satu-satunya yang dikenal untuk membuat komponen semikonduktor. Namun belakangan, silikon menjadi popular  setelah ditemukan cara mengekstrak bahan ini dari alam. Silikon merupakan bahan terbanyak ke dua yang ada dibumi setelah oksigen (O2).

  5. Struktur dua dimensi kristal Silikon

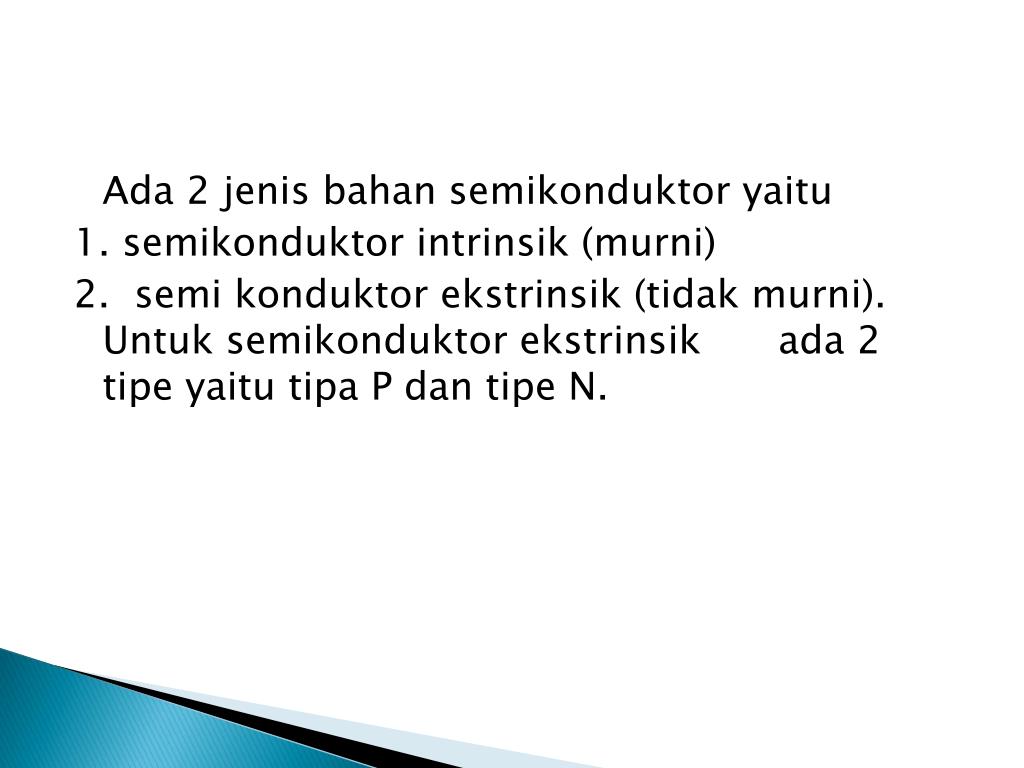

  6. Ada2 jenisbahansemikonduktoryaitu 1. semikonduktorintrinsik (murni) 2. semi konduktorekstrinsik (tidakmurni). Untuksemikonduktorekstrinsikada2 tipeyaitu tipa P dan tipe N.

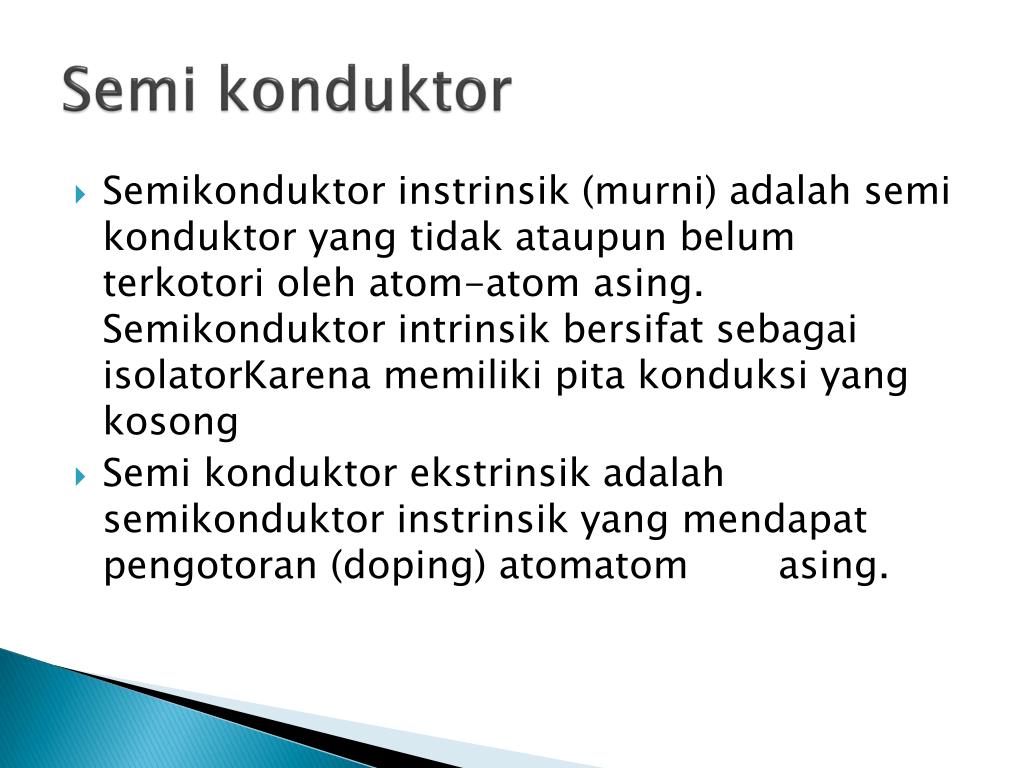

  7. Semi konduktor • Semikonduktorinstrinsik (murni) adalah semi konduktoryang tidakataupunbelumterkotorioleh atom-atom asing. SemikonduktorintrinsikbersifatsebagaiisolatorKarenamemiliki pita konduksi yang kosong • Semi konduktorekstrinsikadalah semikonduktor instrinsik yang mendapat pengotoran (doping) atomatom asing.

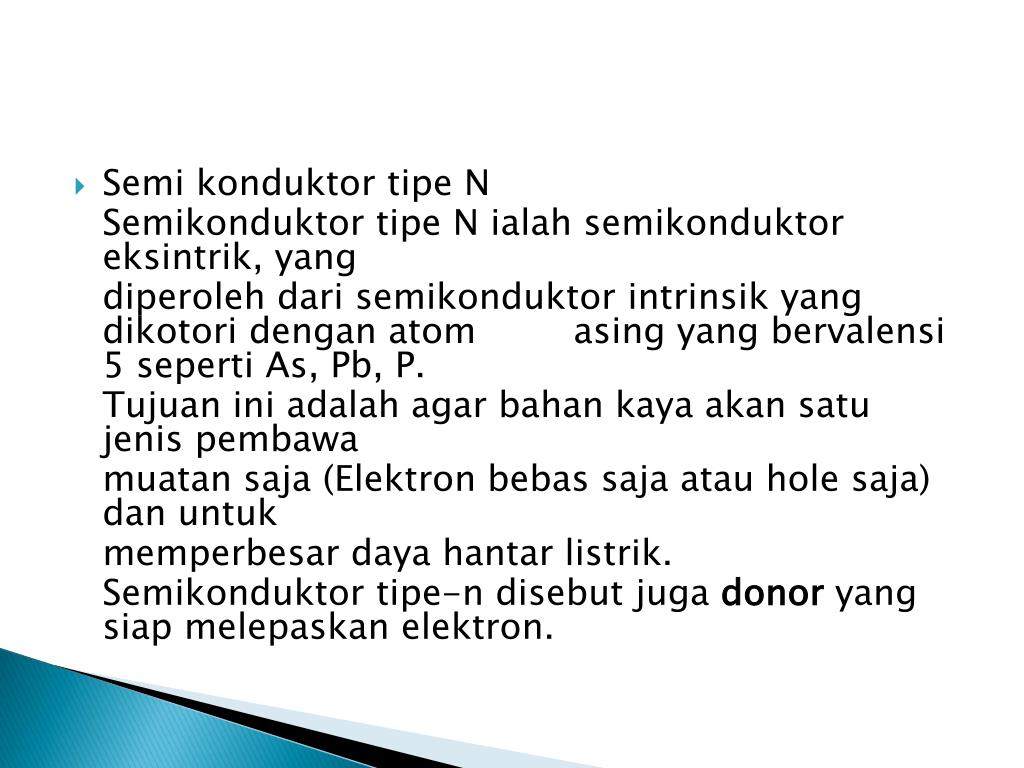

  8. Semi konduktortipeN Semikonduktortipe N ialahsemikonduktoreksintrik, yang diperolehdarisemikonduktorintrinsik yang dikotoridengan atom asing yang bervalensi 5 seperti As, Pb, P. Tujuaniniadalah agar bahankayaakansatujenispembawa muatansaja (Elektronbebassajaatau hole saja) danuntuk memperbesardayahantarlistrik. Semikonduktor tipe-n disebut juga donor yang siap melepaskan elektron.

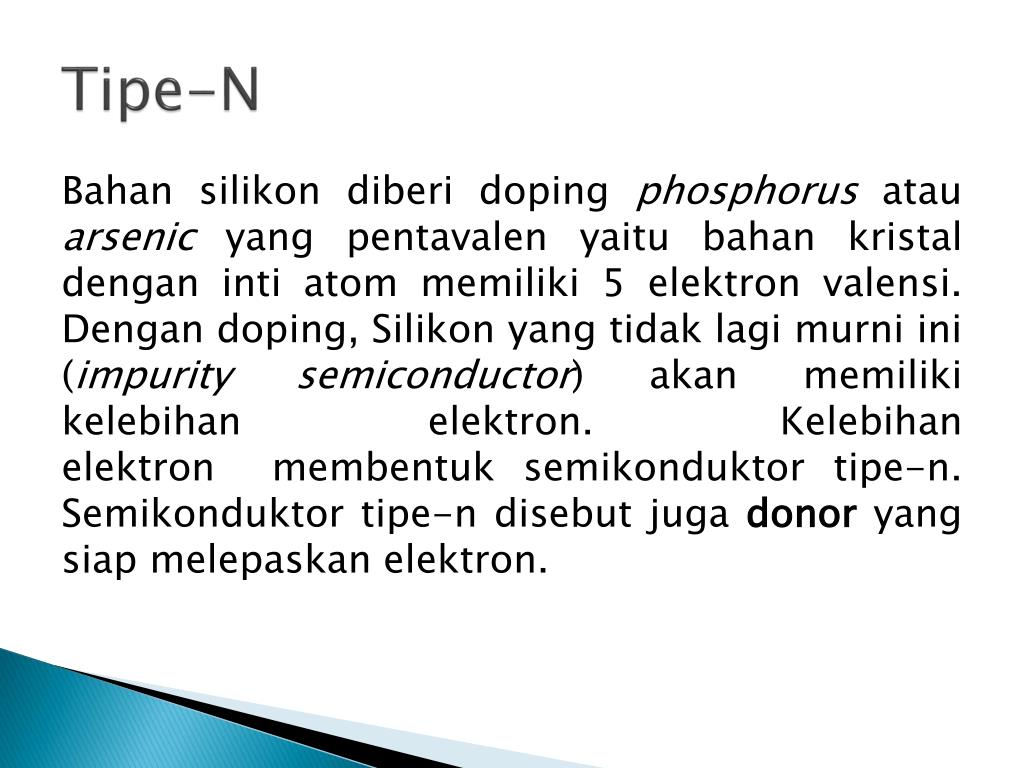

  9. Tipe-N Bahan silikon diberi doping phosphorus atau arsenic yang pentavalen yaitu bahan kristal dengan inti atom memiliki 5 elektron valensi. Dengan doping, Silikon yang tidak lagi murni ini (impurity semiconductor) akan memiliki kelebihan elektron. Kelebihan elektron  membentuk semikonduktor tipe-n. Semikonduktor tipe-n disebut juga donor yang siap melepaskan elektron.

  10. doping atom pentavalen

  11. Semikonduktor P Semikonduktorinidiperolehdarisemikonduktorintrinsik yang dikotoridengan atom asing yang bervalensi 3, misalnya Al, atau Ga.

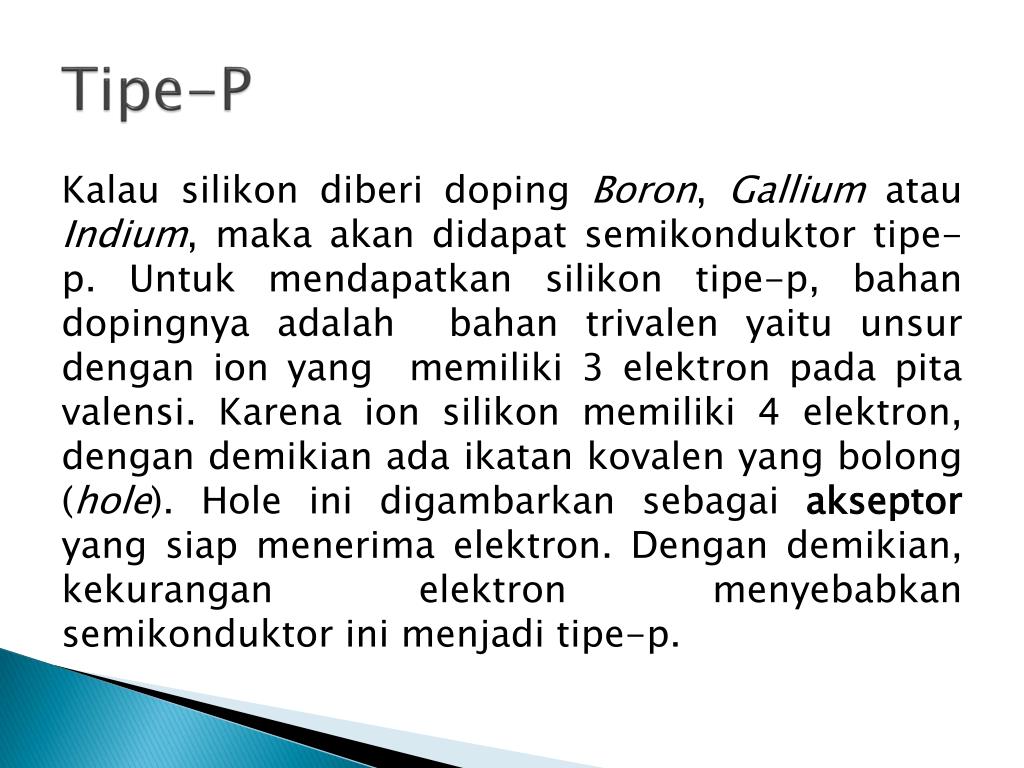

  12. Tipe-P Kalau silikon diberi doping Boron, Gallium atau Indium, maka akan didapat semikonduktor tipe-p. Untuk mendapatkan silikon tipe-p, bahan dopingnya adalah  bahan trivalen yaitu unsur dengan ion yang  memiliki 3 elektron pada pita valensi. Karena ion silikon memiliki 4 elektron, dengan demikian ada ikatan kovalen yang bolong (hole). Hole ini digambarkan sebagai akseptor yang siap menerima elektron. Dengan demikian, kekurangan elektron menyebabkan semikonduktor ini menjadi tipe-p.

  13. doping atom trivalen

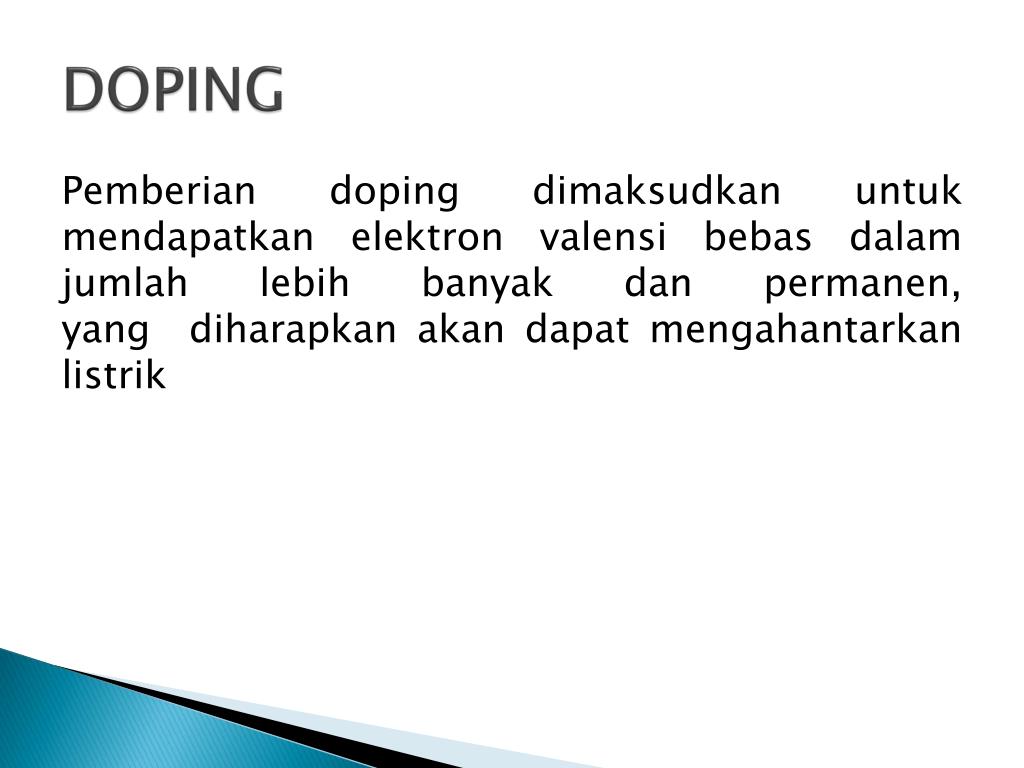

  14. DOPING Pemberian doping dimaksudkan untuk mendapatkan elektron valensi bebas dalam jumlah lebih banyak dan permanen, yang  diharapkan akan dapat mengahantarkan listrik

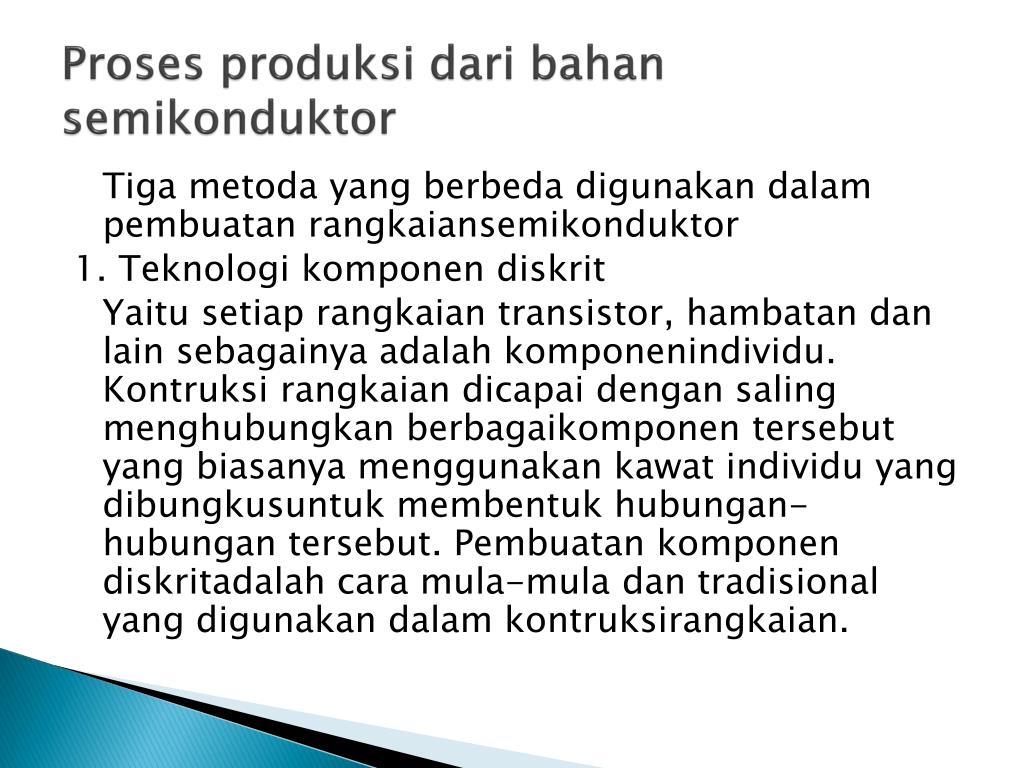

  15. Prosesproduksidaribahansemikonduktor Tigametoda yang berbedadigunakandalampembuatanrangkaiansemikonduktor 1. Teknologikomponendiskrit Yaitusetiaprangkaian transistor, hambatandan lain sebagainyaadalahkomponenindividu. Kontruksirangkaiandicapaidengansalingmenghubungkanberbagaikomponentersebut yang biasanyamenggunakankawatindividu yang dibungkusuntukmembentukhubungan- hubungantersebut. Pembuatankomponendiskritadalahcaramula-muladantradisional yang digunakandalamkontruksirangkaian.

  16. 2. Teknologimonolitik Yaituduagolongankontruksirangkaian yang diintegrasi. 3. TeknologiHibrida adalahsebuahgabungandariteknologikomponenmonolitikdanteknologidiskrit

  17. Pemanfatanbahansemikonduktor • Alat-alatsemikonduktordapatditemukandalambentuk-bentukdicrete (potongan) seperti transistor, diode, dll, ataudapatjugaditemukansebagaibentukterintegrasidalamjumlah yang sangatbesardalamsatukepingSilikon yang dinamakan  Integrate Circuit  (IC)
