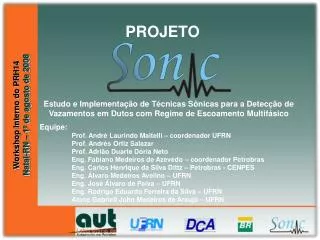

  1. PROJETO Estudo e Implementação de Técnicas Sônicas para a Detecção de Vazamentos em Dutos com Regime de Escoamento Multifásico • Equipe: • Prof. André Laurindo Maitelli – coordenador UFRN • Prof. Andrés Ortiz Salazar • Prof. Adrião Duarte Dória Neto • Eng. Fabiano Medeiros de Azevedo – coordenador Petrobras • Eng. Carlos Henrique da Silva Dittz – Petrobras - CENPES • Eng. Álvaro Medeiros Avelino – UFRN • Eng. José Álvaro de Paiva – UFRN • Eng. Rodrigo Eduardo Ferreira da Silva – UFRN • Aluno Gabriell John Medeiros de Araujo – UFRN

  2. Roteiro • Objetivos • Arquitetura • Metodologia • Wavelet • Simulações • Perfil do duto

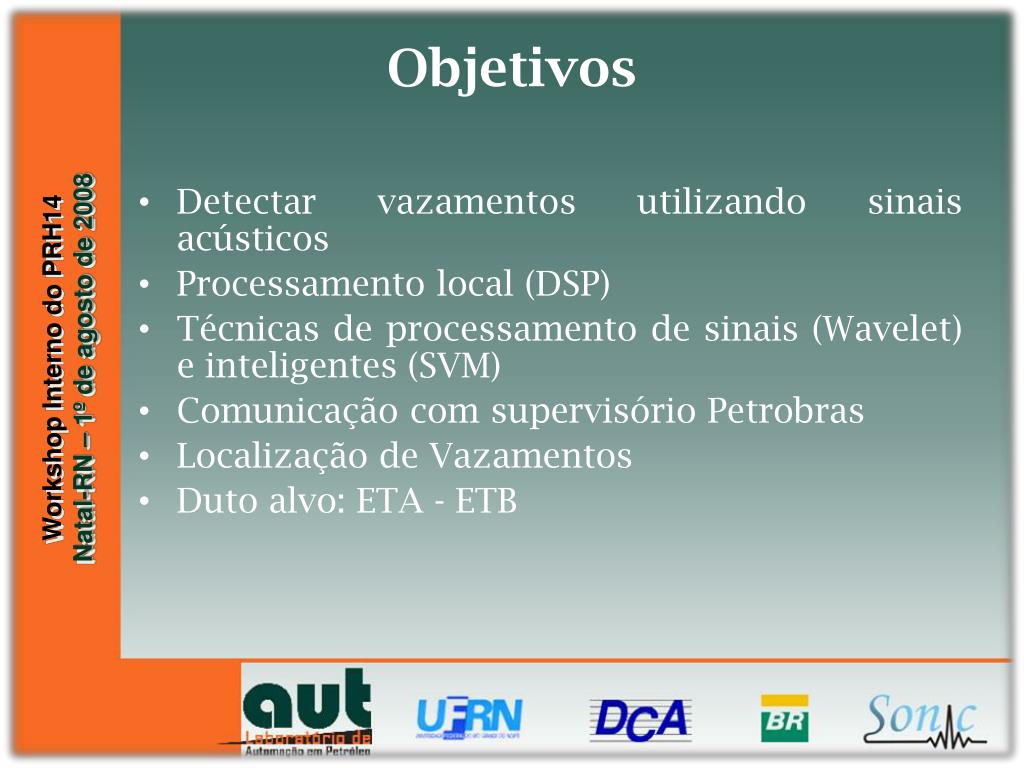

  3. Objetivos • Detectar vazamentos utilizando sinais acústicos • Processamento local (DSP) • Técnicas de processamento de sinais (Wavelet) e inteligentes (SVM) • Comunicação com supervisório Petrobras • Localização de Vazamentos • Duto alvo: ETA - ETB

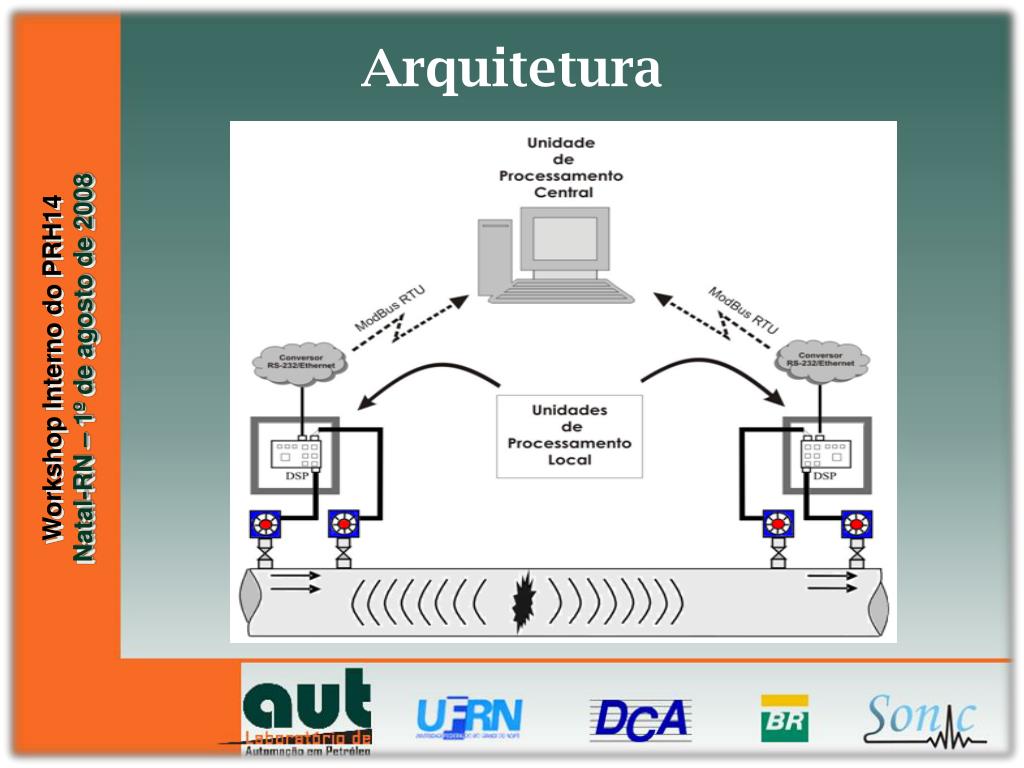

  4. Arquitetura

  5. Metodologia

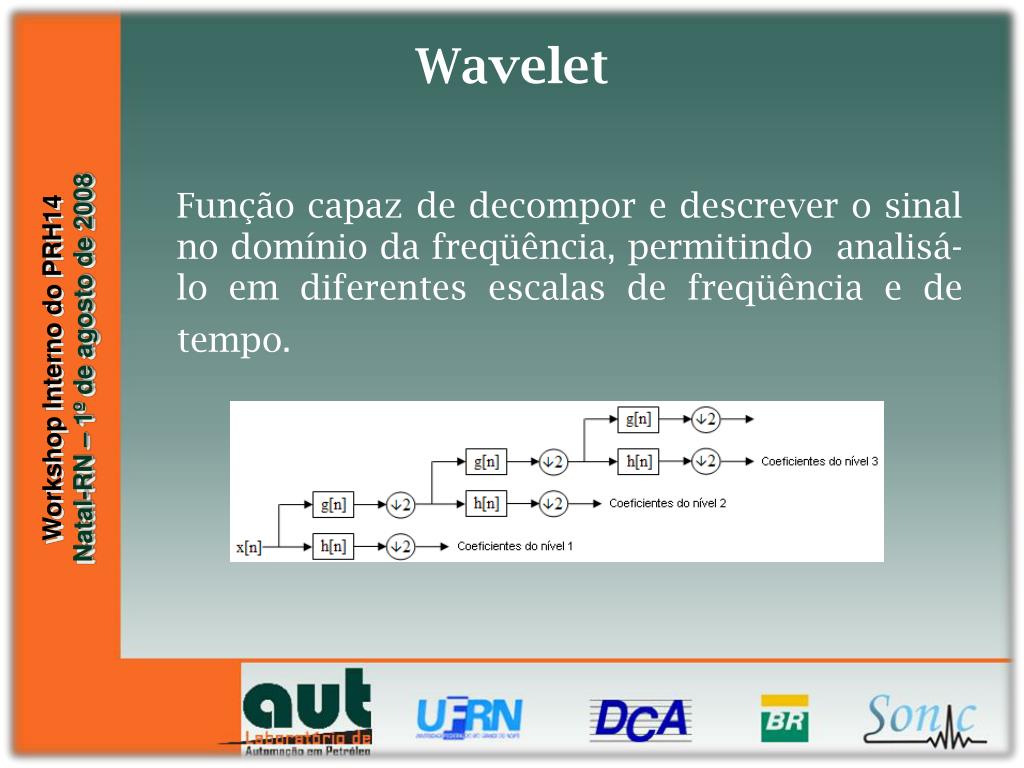

  6. Wavelet Função capaz de decompor e descrever o sinal no domínio da freqüência, permitindo analisá-lo em diferentes escalas de freqüência e de tempo.

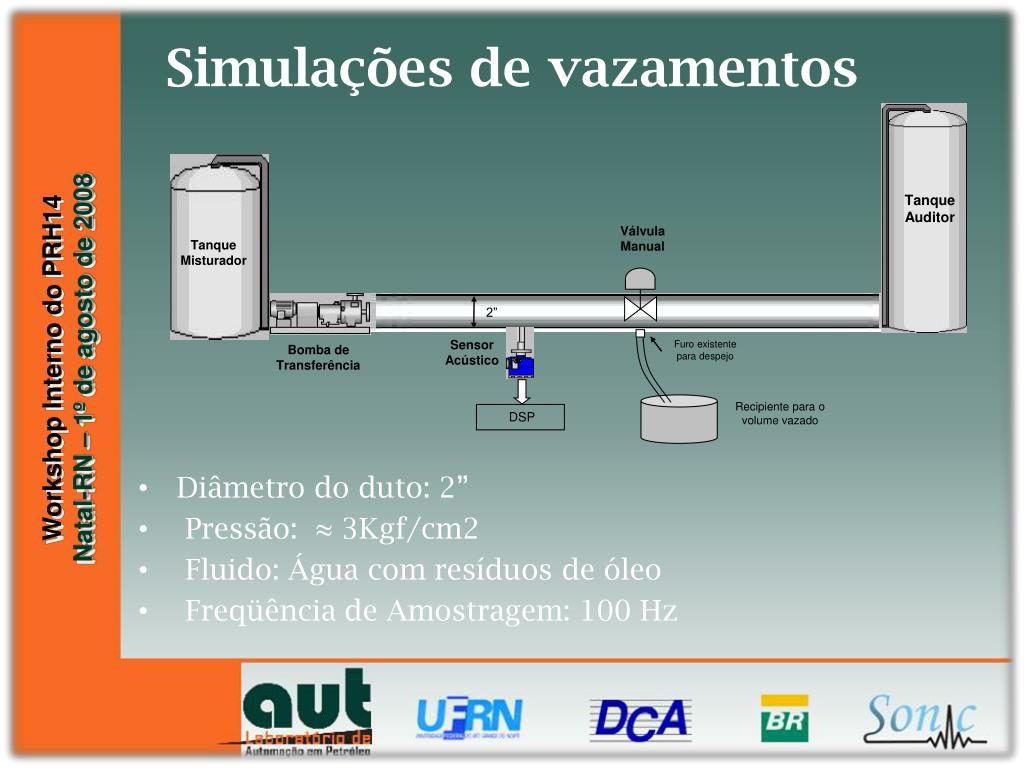

  7. Simulações de vazamentos DSP Tanque Auditor • Diâmetro do duto: 2” • Pressão: ≈ 3Kgf/cm2 • Fluido: Água com resíduos de óleo • Freqüência de Amostragem: 100 Hz Válvula Manual Tanque Misturador 2” Sensor Acústico Furo existente para despejo Bomba de Transferência Recipiente para o volume vazado

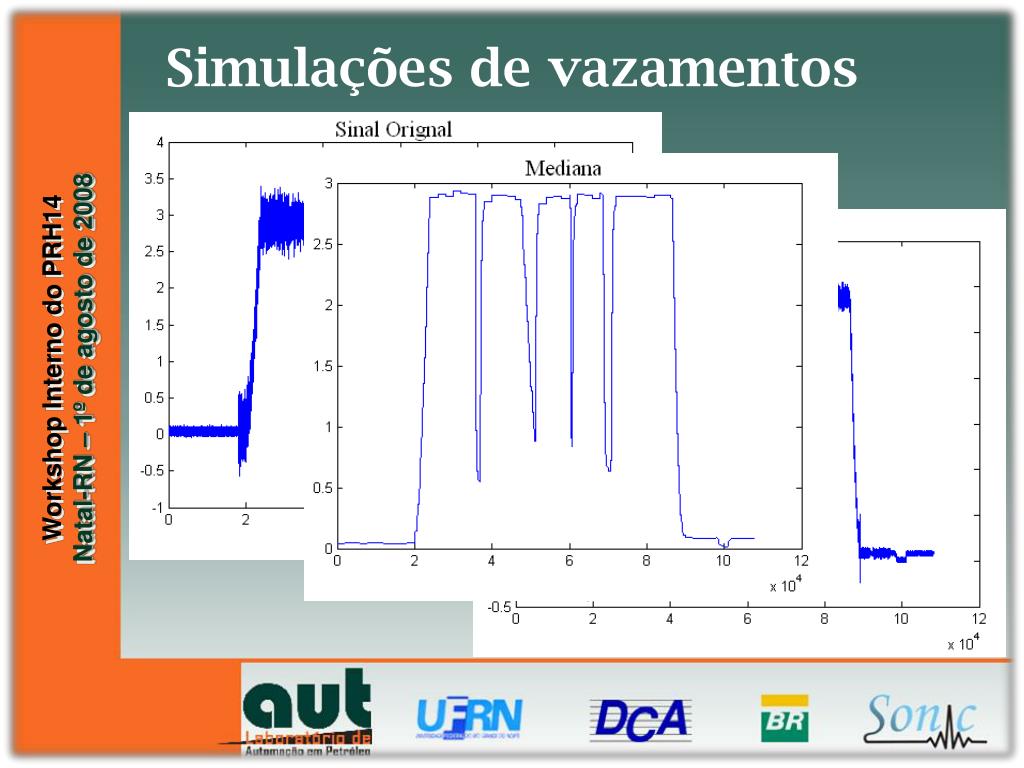

  8. Simulações de vazamentos

  9. Simulações de vazamentos

  10. Perfil do duto • Duto escolhido: ETB-ETA • Características do Duto: • Pressão: 20 kgf/cm2 • Diâmetro: 16” • BSW: ≈ 97% • Número de bombas: 14 (ETB) – 2 (ETA) • Fotos:

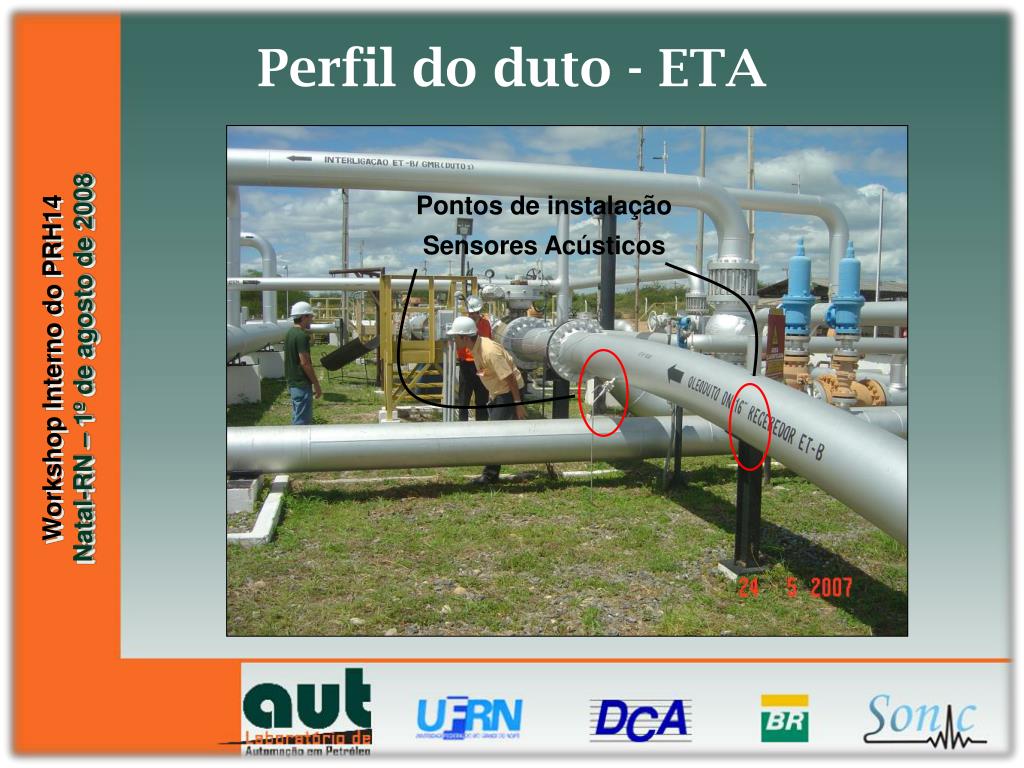

  11. Perfil do duto - ETA Pontos de instalação Sensores Acústicos

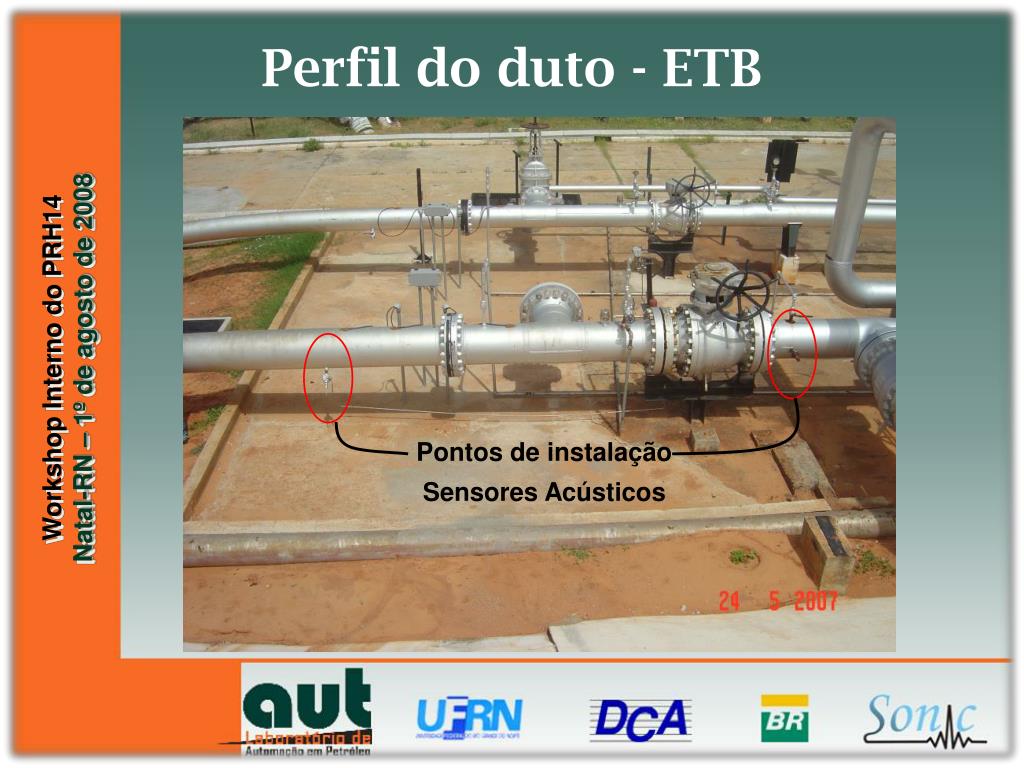

  12. Perfil do duto - ETB Pontos de instalação Sensores Acústicos

  13. Obrigado!
