  1. ERGONOMIA ERGONOMIA

  2. 3 - Antropometria: Medidas e Aplicações • Antropometria é a medida dos diversos segmentos corporais e outras características físicas do ser humano, para aplicação na concepção de sistemas, equipamentos, produtos, ambiente e demais facilidades humanas. • O termo antropometria é de origem grega: • Anthropo identifica “homem” e metry significa “medida”. ERGONOMIA

  3. 3 - Antropometria: Medidas e Aplicações • Alguns termos estatísticos importantes em antropometria: • População:conjunto dos indivíduos, objetos ou medidas; • Amostra: parte representativa de uma população; • Distribuição: repartição de uma população ou de uma amostra em classes delimitadas emfunção do critério estudado; • Percentil: corte dos valores obtidos em porcentagem do número de valores por ordem crescente ou decrescente (5 percentil - 50 percentil - 95 percentil); • Média: soma dos valores obtidos divididos pelo número de valores; • Mediana:valor que separa em seu meio a distribuição dos valores; • Moda: valor cuja freqüência é a mais elevada; • Correlação:é a relação existente entre duas variáveis . ERGONOMIA

  4. 3 - Antropometria: Medidas e Aplicações Correlação média (~0,50) Correlação fraca (~0,24) Peso (KgF) Altura do joelho (cm) Idade (anos) Altura do tronco (cm) Correlação forte (~0,83) Estatura (cm) Envergadura (cm) ERGONOMIA

  5. 3 - Antropometria: Medidas e Aplicações • As técnicas de medidas antropométricas: • Paquímetro de MARTIN: • bastante preciso; • permite medidas de extremidades; • permite medidas lineares e a determinação de comprimentos das diversas articulações. • Método de MORAND: • bastante rápido; • simples de ser empregado; • permite medidas de extremidades. • Dimensões úteis de serem medidas: • distâncias extremas; • distâncias inter-articulares. ERGONOMIA

  6. 3 - Antropometria: Medidas e Aplicações ERGONOMIA

  7. 3 - Antropometria: Medidas e Aplicações ERGONOMIA

  8. 3 - Antropometria: Estimativas de comprimentos de partes do corpo em pé, em função da estatura Fonte: Contini e Drillis, 1966, apud Iida,2003.

  9. 3 - Antropometria: Estimativas de comprimentos de partes do corpo sentado, em função da estatura Fonte: Roozbazar, 1977, apud Iida, 2003.

  10. 3 - Antropometria: Medidas e Aplicações • Medidas e dados antropométricos • Fatores de variação dos dados antropométricos: • Fatores étnicos: • endomorfo: tipo de formas arredondadas, tipo pêra, com grandes depósitos de gordura; • mesomorfo: tipo musculoso, de formas angulosas, com pouca gordura subcutânea; • ectomorfo: tipo de formas longas e finas, com mínimo de gordura e músculos. ERGONOMIA

  11. 3 - Antropometria: Medidas e Aplicações • Fatores nacionais:disparidades sócio-econômicas regionais. • Fatores de envelhecimento:redução da estatura com a idade (~ 6 cm entre 20 e 65 anos) • Fatores sexuais:diferença de estatura entre o homem e a mulher (~ 12 cm) • Crescimento secular da estatura:aumento da estatura média de uma determinada população. ERGONOMIA

  12. 3 - Antropometria: Medidas e Aplicações Levantamento de medidas antropométricas: 1) Definição dos objetivos do levantamento antropométrico; 2) Definição das medidas a serem coletadas: localização, direção e postura; 3) Escolha do método de medida; 4) Seleção da amostra; 5) Realização das medidas; ERGONOMIA

  13. 3 - Antropometria: Medidas e Aplicações Levantamento de medidas antropométricas: 6) Análise estatística. Exemplo: numa amostra em que a estatura média é de 169,7 cm e o desvio- padrão é de 7,5 cm, para os percentis de 5% e 95% (coeficiente = 1,645), temos os seguintes intervalos: para 5%: 157,4 cm [169,7 – (7,5 x 1,645)] para 95%: 182,0 cm [169,7 + (7,5 x 1,645)] ERGONOMIA

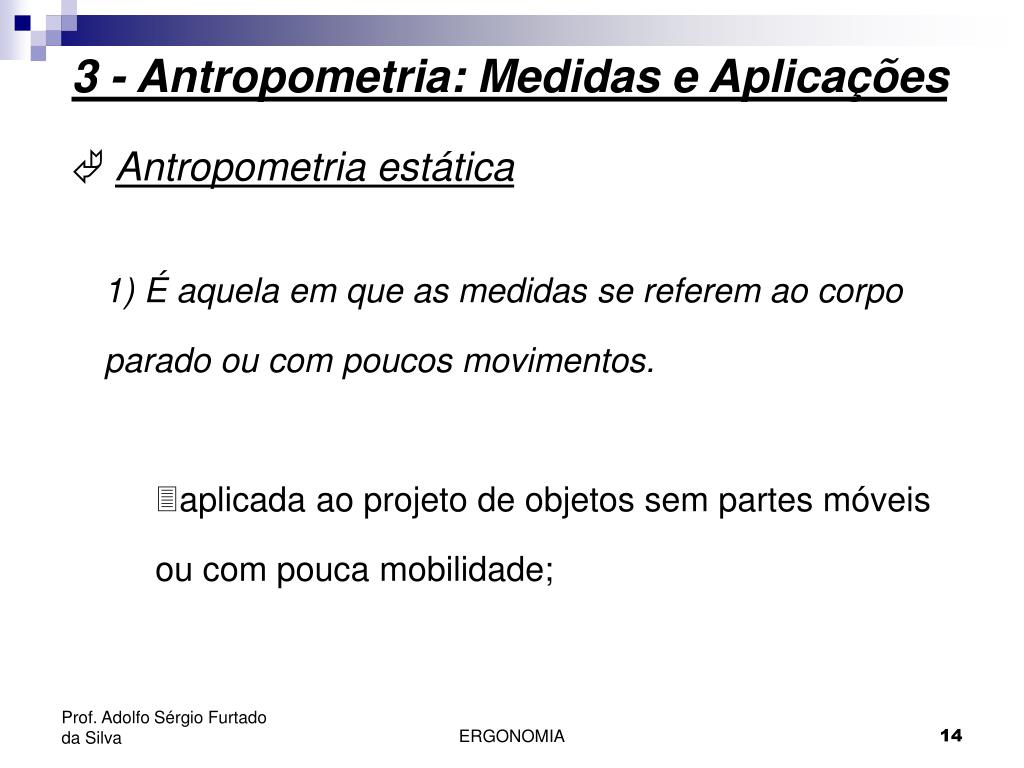

  14. 3 - Antropometria: Medidas e Aplicações • Antropometria estática • 1) É aquela em que as medidas se referem ao corpo parado ou com poucos movimentos. • aplicada ao projeto de objetos sem partes móveis ou com pouca mobilidade; ERGONOMIA

  15. 3 - Antropometria: Medidas e Aplicações

  16. 3 - Antropometria: Medidas e Aplicações

  17. 3 - Antropometria: Medidas e Aplicações • Medidas efetuadas em um levantamento antropométrico estático: Corpo: 01 - estatura 02 - altura do nível dos olhos - sujeito em pé 03 - altura do ombro - sujeito em pé 04 - altura do cotovelo - sujeito em pé 05 - altura do quadril 06 - altura da falange 07 - alcance inferior máximo - sujeito em pé 08 - altura da cabeça - assento 09 - altura do nível dos olhos - assento 10 - altura do ombro - assento 11 - altura do cotovelo - assento 12 - altura das coxas - assento 13 - profundidade nádega - joelho - sujeito sentado 14 - profundidade nádega - popliteal - sujeito sentado 15 - altura dos joelhos - sujeito sentado 16 - altura popliteal - sujeito sentado 17 - largura bideltóide - sujeito sentado 18 - largura do tórax entre axilas - sujeito sentado 19 - largura do quadril - sujeito sentado 20 - profundidade do tórax - sujeito sentado 21 - profundidade do abdômen - sujeito sentado 22 - comprimento do braço 23 - profundidade da falange - cotovelo - sujeito sentado 24 - profundidade do ombro - falange - sujeito em pé 25 - profundidade do ombro - palma - sujeito em pé 26 - profundidade da cabeça 27 - largura da cabeça 28 - alcance dos antebraços - sujeito sentado 29 - largura cotovelo à cotovelo - sujeito sentado 30 - altura da cabeça - sujeito sentado 31 - altura do nível dos olhos - sujeito sentado 32 - altura do ombro - sujeito sentado 33 - alcance frontal máximo - sujeito sentado 34 - alcance vertical máximo - sujeito em pé 35 - alcance vertical máximo - sujeito sentado 36 - profundidade das costas - palma - sujeito em pé 37 - comprimento do membro superior 38 - altura do cotovelo - sujeito sentado 39 - envergadura 40 - envergadura dos ombros

  18. 3 - Antropometria: Medidas e Aplicações 29

  19. 3 - Antropometria: Medidas e Aplicações 33 30 31 32 38

  20. 3 - Antropometria: Medidas e Aplicações Mão: 41 - comprimento da mão 42 - comprimento da palma da mão 43 - largura da mão - metacarpal 44 - largura da mão - através do polegar 45 - diâmetro máximo de pega 46 - envergadura máxima da mão 47 - envergadura funcional máxima da mão 48 - comprimento do polegar 49 - comprimento do dedo indicador 50 - comprimento do dedo médio 51 - comprimento do dedo anular 52 - comprimento do dedo mínimo 53 - largura do polegar 54 - espessura do polegar 55 - largura do dedo indicador 56 - espessura do dedo indicador 57 - espessura da mão (metacarpal) 58 - espessura da mão (com o polegar) Pé: 59 - largura do pé descalço 60 - comprimento do quinto dedo 61 - comprimento do pé descalço 62 -largura do calcanhar 63 - comprimento interno do passo Cabeça: 64 - profundidade da cabeça 65 - largura da cabeça 66 - distância do queixo ao topo da cabeça 67 - distância da boca ao topo da cabeça 68 - distância do nariz ao topo da cabeça 69 - distância da orelha ao topo da cabeça 70 - distância do olho ao topo da cabeça 71 - distância da orelha à parte de trás da cabeça 72 - distância do olho à parte de trás da cabeça 73 - distância do nariz à parte de trás da cabeça 74 - largura inter-pupilar 75 - largura britageal 76 - largura do maxilar 77 - diâmetro da cabeça 78 - diâmetro máximo da cabeça desde o queixo

  21. 3 - Antropometria: Medidas e Aplicações 45 50 49 51 52 55 59 41 43 61 60 42 44 63 48 54 62 46 56 57 58 47 53

  22. 3 - Antropometria: Medidas e Aplicações 65 74 64 72 75 71 73 76 68 66 70 69 67 77 78

  23. 3 - Antropometria: Medidas e Aplicações • Antropometria dinâmica e funcional • Registro dos movimentos: • utilizando crono-fotografia; • utilizando filmagem (vídeo); • utilizando um sistema de planos tri-ortogonais: • zonas de conforto e de máximo alcance. • permitem a delimitação do espaço onde deverão ser posicionados os controles. ERGONOMIA

  24. 3 - Antropometria: Medidas e Aplicações Alcance dos movimentos: • Abdução: afastar membro do corpo; • adução: aproximar membro do corpo; • elevação: movimento do braço acima da horizontal; • flexão: movimento do braço para frente; • extensão: trazendo braço de volta para perto do tronco; • pronação: polegar gira para dentro do corpo; • supinação: polegar gira para fora do corpo; ERGONOMIA

  25. 3 - Antropometria: Medidas e Aplicações

  26. 3 - Antropometria: Medidas e Aplicações

  27. 3 - Antropometria: Medidas e Aplicações

  28. 3 - Antropometria: Medidas e Aplicações

  29. 3 - Antropometria: Medidas e Aplicações

  30. 3 - Antropometria: Medidas e Aplicações Ângulos de conforto: 1 RC(articulação medula-cervical) E 8 4 3 M C 5 G H 6 2 Eixo vertical Eixo do tronco 7 D

  31. 3 - Antropometria: Medidas e Aplicações LEGENDA DEFINIÇÃO DO ÂNGULO LIMITE INFERIOR (graus) LIMITE SUPERIOR (graus) 1 Vertical / eixo cabeça o 40 2 Vertical / eixo tronco - 5 + 20 3 Vertical / eixo do braço 5 35 4 Eixo braço / ante-braço 80 110 5 Eixo tronco / eixo coxa 85 110 6 Eixo coxa / eixo perna 95 120 7 Eixo perna / eixo pé 85 95 8 Eixo ante-braço / eixo mão 170 190 ERGONOMIA

  32. 3 - Antropometria: Medidas e Aplicações • Utilização de dados antropométricos: • Definir a população usuária: • sexo, idade, nacionalidade; • vestuário; • população atual e futura. Coletar os dados úteis: • dimensões - amplitudes articulares; • medidas sobre a população usuária; • medida sobre uma amostra desta população; • referências a dados já conhecidos (tabelas) procurando dar a devida correção. ERGONOMIA

  33. 3 - Antropometria: Medidas e Aplicações • Princípios para aplicação de dados antropométricos: • Princípio: projetos para o tipo médio (Ex:banco de jardim); • Princípio: projetos para indivíduos extremos (Ex:saída emergência); • Princípio: projetos para faixas da população (Ex: roupas e sapatos); • Princípio: projeto para o indivíduo (Ex: aparelhos ortopédicos); ERGONOMIA
