Presentation Transcript
Ergonomia l.jpg

ERGONOMIA

ERGONOMIA


Sum rio l.jpg
Sumário

1. Check List’s utilizados na Ergonomia (Anexo)

2. Método de Avaliação

2.1. REBA – Rapid Entire Body Assessment

3. Critério Semi-Quantitativo de MOORE e GARG

4. Norma Regulamentadora NR-17

5. Método de Avaliação Ergonômica e

de Planejamento da Organização do Trabalho

5.1. TOR-TOM (Anexo)

ERGONOMIA


Slide3 l.jpg

Método de Avaliação REBA

Rapid Entire Body Assessment

  • Foi proposto para avaliar o risco de se desenvolver lesão musculoesquelética a partir da avaliação da postura.

ERGONOMIA


Slide4 l.jpg

Método de Avaliação REBA

Rapid Entire Body Assessment

  • OBJETIVOS:

  • Desenvolver um sistema de análise postural sensível ao risco musculoesquelético em diferentes atividades;

  • Dividir o corpo humano em segmentos a serem codificados individualmente, com referência aos planos de movimento;

ERGONOMIA


Slide5 l.jpg

Método de Avaliação REBA

Rapid Entire Body Assessment

  • OBJETIVOS:

  • Oferecer um sistema de pontuação para atividade muscular causada por posturas estáticas, dinâmicas, de mudanças rápidas ou instáveis;

  • Oferecer um nível de ação como indicação de urgência.

ERGONOMIA


Slide6 l.jpg

Método de Avaliação REBA

Rapid Entire Body Assessment

  • Seqüência Lógica de Uso:

  • Considerar as atividades críticas de um determinado trabalho;

  • Para cada atividade definir a postura que será avaliada e calcular sua respectiva pontuação;

ERGONOMIA


Slide7 l.jpg

Método de Avaliação REBA

Rapid Entire Body Assessment

  • O cálculo da pontuação se divide nas seguintes etapas:

  • Determinar a pontuação do Grupo A através da avaliação do tronco, pescoço, pernas e carga/força;

  • Determinar a pontuação do Grupo B através da avaliação do braço, antebraço, punho e qualidade da pega;

ERGONOMIA


Slide8 l.jpg

Método de Avaliação REBA

Rapid Entire Body Assessment

  • Transcrever as pontuações do Grupo A para a Tabela A e do Grupo B para a Tabela B;

  • A pontuação A corresponde à soma da Tabela A com a pontuação da Carga/Força;

  • A pontuação B corresponde à soma da Tabela B com a pontuação da Pega;

ERGONOMIA


Slide9 l.jpg

Método de Avaliação REBA

Rapid Entire Body Assessment

  • A pontuação C pode ser lida na Tabela C, correspondendo à interseção das pontuações A e B;

  • Os níveis de ação REBA correspondem à soma da pontuação C com a pontuação da Atividade;

  • Os níveis de risco são classificados em: Trivial, Baixo, Médio, Alto ou Muito Alto.

ERGONOMIA













Slide21 l.jpg

Método de Avaliação REBA

Exemplo

  • Calcular o REBA da postura de trabalho de um fisioterapeuta atendendo um paciente com hemiplegia no lado direito (derrame)

ERGONOMIA


Slide22 l.jpg

Método de Avaliação REBA

Exemplo – Dados:

  • Grupo A:

    • o tronco está com flexão superior a 60º e está em flexão lateral;

    • O pescoço está em extensão;

    • Ambas as pernas estão sustentando o peso e estão fletidas a mais de 60º;

    • O paciente está assentado e a carga/força é Zero;

ERGONOMIA


Slide23 l.jpg

Método de Avaliação REBA

Exemplo – Dados:

  • Grupo B: (foi avaliado apenas o lado direito)

    • O braço está flexionado entre 45º e 90º, abduzido e a favor da gravidade;

    • O antebraço está com menos de 60º de flexão;

    • O punho está entre 0 e 15º de flexão/extensão, sem desvio ou rotação;

    • A pega é aceitável mas não ideal;

ERGONOMIA











Slide33 l.jpg

A pontuação total do REBA é 11, o que corresponde ao nível de ação 4, indicando um risco muito alto.

ERGONOMIA


Slide34 l.jpg

Critério Semi-Quantitativo de nível de ação 4, indicando um risco muito alto.

MOORE e GARG

  • É um critério semi-quantitativo que se propõe a estabelecer um índice de sobrecarga biomecânica para extremidade distal de membros superiores.

Extremidade distal = cotovelo, antebraço, punho e mão

ERGONOMIA


Slide35 l.jpg

Critério Semi-Quantitativo de nível de ação 4, indicando um risco muito alto.

MOORE e GARG

  • É importante ressaltar que o método avalia o trabalho e não as pessoas;

  • Propõe que sejam estabelecidos seis fatores:

    • Fator Intensidade do Esforço (FIE);

    • Fator Duração do Esforço (FDE);

    • Fator Freqüência do Esforço (FFE);

    • Fator Postura da Mão e do Punho (FPMP);

    • Fator Ritmo do Trabalho (FRT);

    • Fator Duração do Trabalho (FDT).

ERGONOMIA


Slide36 l.jpg

Critério Semi-Quantitativo de nível de ação 4, indicando um risco muito alto.

MOORE e GARG

  • Seqüência Lógica de Uso:

    • Coletar dados;

    • Estabelecer a classificação de cada fator (vide tabelas);

    • Determinar o multiplicador de cada fator (vide tabelas);

    • Multiplicar todos os fatores encontrados, estabelecendo um valor como resultado;

    • Interpretar o resultado.

Fórmula: FIE x FDE x FFE x FPMP x FRT x FDT

ERGONOMIA


Slide37 l.jpg

ERGONOMIA nível de ação 4, indicando um risco muito alto.


Slide38 l.jpg

ERGONOMIA nível de ação 4, indicando um risco muito alto.


Slide39 l.jpg

ERGONOMIA nível de ação 4, indicando um risco muito alto.


Slide40 l.jpg

ERGONOMIA nível de ação 4, indicando um risco muito alto.


Slide41 l.jpg

Critério Semi-Quantitativo de nível de ação 4, indicando um risco muito alto.

MOORE e GARG

  • Limitações do Método:

    • O índice não pode prever distúrbios fora da extremidade distal dos membros superiores, como em ombro, pescoço e coluna;

    • Não foi proposto para analisar tarefas múltiplas. Quando for esse o caso, cada tarefa de um trabalho deve ser analisada separadamente, considerando-se a duração dessa tarefa na jornada.

ERGONOMIA


Slide42 l.jpg

Critério Semi-Quantitativo de nível de ação 4, indicando um risco muito alto.

MOORE e GARG

Exemplo – Dados:

  • Intensidade do esforço estimada como algo de pesado;

  • Duração do esforço no ciclo de 60%;

  • 12 esforços por minuto;

  • Postura do punho razoável;

  • Velocidade do trabalho razoável;

  • Duração por dia de 4 a 8 horas.

ERGONOMIA


Slide43 l.jpg

ERGONOMIA nível de ação 4, indicando um risco muito alto.


Slide44 l.jpg

ERGONOMIA nível de ação 4, indicando um risco muito alto.


Slide45 l.jpg

ERGONOMIA nível de ação 4, indicando um risco muito alto.


Slide46 l.jpg

Cálculo: 3,0 x 2,0 x 1,5 x 1,5 x 1,0 x 1,0 = 13,5 – nível de ação 4, indicando um risco muito alto.Alto Risco de Lesão

ERGONOMIA


Norma regulamentadora nr 17 l.jpg
Norma nível de ação 4, indicando um risco muito alto.Regulamentadora – NR-17

Esta Norma Regulamentadora visa estabelecer parâmetros que permitam a adaptação das condições

de trabalho às características psicofisiológicas dos trabalhadores, de modo a proporcionar um máximo de

conforto, segurança e desempenho eficiente.

As condições de trabalho incluem aspectos relacionados ao levantamento, transporte e descarga de

materiais, ao mobiliário, aos equipamentos e às condições ambientais do posto de trabalho, e à própria

organização do trabalho.


Norma regulamentadora nr 1748 l.jpg
Norma nível de ação 4, indicando um risco muito alto.Regulamentadora – NR-17

Mobiliário dos postos de trabalho:

Sempre que o trabalho puder ser executado na posição sentada, o posto de trabalho deve ser planejado ou adaptado para esta posição.

Para trabalho manual sentado ou que tenha de ser feito em pé, as bancadas, mesas, escrivaninhas e os painéis devem proporcionar ao trabalhador condições de boa postura, visualização e operação e devem atender aos seguintes requisitos mínimos:

  • ter altura e características da superfície de trabalho compatíveis com o tipo de atividade, com a distância requerida dos olhos ao campo de trabalho e com a altura do assento;

  • ter área de trabalho de fácil alcance e visualização pelo trabalhador;

  • ter características dimensionais que possibilitem posicionamento e movimentação adequados dos segmentos corporais.


Norma regulamentadora nr 1749 l.jpg
Norma nível de ação 4, indicando um risco muito alto.Regulamentadora – NR-17

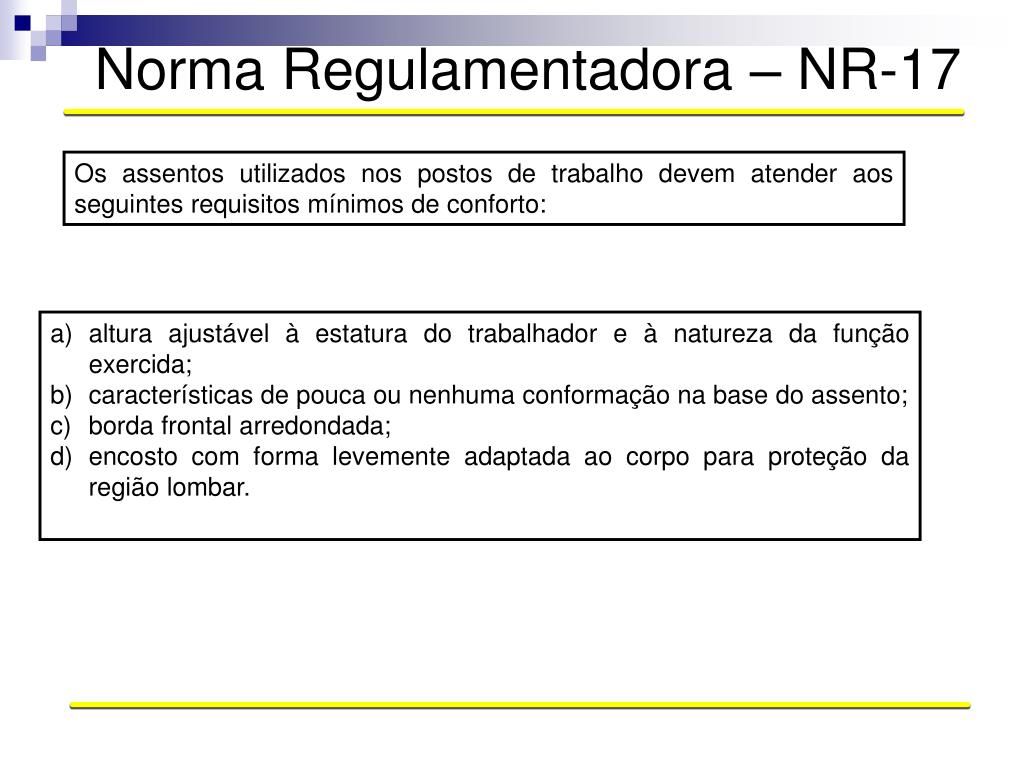

Os assentos utilizados nos postos de trabalho devem atender aos seguintes requisitos mínimos de conforto:

  • altura ajustável à estatura do trabalhador e à natureza da função exercida;

  • características de pouca ou nenhuma conformação na base do assento;

  • borda frontal arredondada;

  • encosto com forma levemente adaptada ao corpo para proteção da região lombar.


Norma regulamentadora nr 1750 l.jpg
Norma nível de ação 4, indicando um risco muito alto.Regulamentadora – NR-17

Condições ambientais de trabalho

Nos locais de trabalho onde são executadas atividades que exijam solicitação intelectual e atenção constantes, tais como: salas de controle, laboratórios, escritórios, salas de desenvolvimento ou análise de projetos, dentre outros, são recomendadas as seguintes condições de conforto:

  • níveis de ruído de acordo com o estabelecido na NBR 10152, norma brasileira registrada no INMETRO;

  • índice de temperatura efetiva entre 20ºC e 23ºC;

  • velocidade do ar não superior a 0,75m/s;

  • umidade relativa do ar não inferior a 40%.


Norma regulamentadora nr 1751 l.jpg
Norma nível de ação 4, indicando um risco muito alto.Regulamentadora – NR-17

Iluminação:

Os equipamentos utilizados no processamento eletrônico de dados com terminais de vídeo devem observar o seguinte:

a) condições de mobilidade suficientes para permitir o ajuste da tela do equipamento à iluminação do ambiente, protegendo-a contra reflexos, e proporcionar corretos ângulos de visibilidade ao trabalhador; (117.019-8 / I2)

b) Em todos os locais de trabalho deve haver iluminação adequada, natural ou artificial, geral ou suplementar, apropriada à natureza da atividade.

c) A iluminação geral deve ser uniformemente distribuída e difusa.

d) A iluminação geral ou suplementar deve ser projetada e instalada de forma a evitar ofuscamento, reflexos incômodos, sombras e contrastes excessivos.

e) Os níveis mínimos de iluminamento a serem observados nos locais de trabalho são os valores de iluminâncias estabelecidos na NBR 5413, norma brasileira registrada no INMETRO.


Norma regulamentadora nr 1752 l.jpg
Norma nível de ação 4, indicando um risco muito alto.Regulamentadora – NR-17

Organização do trabalho

A organização do trabalho deve ser adequada às características psicofisiológicas dos trabalhadores e à natureza do trabalho a ser executado para efeito desta NR, deve levar em consideração, no mínimo:

  • as normas de produção;

  • o modo operatório;

  • a exigência de tempo;

  • a determinação do conteúdo de tempo;

  • o ritmo de trabalho;

  • o conteúdo das tarefas.
