Mancais aerost ticos

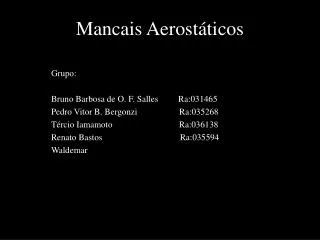

Mancais Aerostáticos

Grupo:

Bruno Barbosa de O. F. Salles Ra:031465

Pedro Vitor B. Bergonzi Ra:035268

Tércio Iamamoto Ra:036138

Renato Bastos Ra:035594

Waldemar


Mancais

Mancais

Conceito de Mancal: Mancal é um suporte de apoio de eixos e rolamentos que são elementos girantes de máquinas

Tipos de mancais: Existem 3 tipos de mancais: Mancais de contato, mancais lubrificados a filme de fluido e mancais sem contato.


Mancais de contato

Mancais de contato

São divididos em dois grupos pelas suas caracteristicas:

  • Mancais de deslizamento - São concavidades nas quais as pontas de umeixo se apóiam. Por exemplo, na figura seguinte, as duas concavidades existentesnos blocos onde as pontas de um eixo se apóiam são mancais de deslizamento.

  • Mancais de rolamento - São aqueles que comportamesferas ou rolos nos quais o eixo se apóia. Quandoo eixo gira, as esferas ou rolos também giram confinadosdentro do mancal. Por exemplo, se colocarmos esferasou rolos inseridos entre um eixo e um bloco, conformefigura ao lado, o eixo rolará sobre as esferas ou rolos. Podem ser Radias ou Axiais.


Mancais aerost ticos

Mancais lubrificados a Filme: resumem-se basicamente em mancais lubrificados a óleo e a ar.

Mancais sem contato: Usam o campo magnético em seu funcionamento e constituição. São de uso raro, sendo uma proposta para o futuro.


Mancais aerost ticos1

Mancais Aerostáticos

  • É um tipo de mancal lubrificado a filme de ar, com espessura que varia de 5 a 30 micrômetros.

  • As duas superfícies são intercaladas por uma camada de ar comprimido (fornecido por um ou mais bocais no mancal), que servirá para separar as superfícies.

  • Surgiu após o final da Segunda Guerra Mundial devido à demanda das industrias de energia nuclear.


Vantagens

Vantagens

  • Fricção mínima e exatidão elevada a altas e baixas velocidades;

  • Não há necessidade de lubrificação;

  • Não há desgaste;

  • Suporta altas temperaturas;

  • Geração de calor desprezível;

  • Livre de vibrações quando comparado a mancais de

    outros tipos;

  • Pequeno erro médio de giro do mancal (excentricidade);


Desvantagens

Desvantagens

  • Comportamento relativamente fraco em presença de forças com componentes dinâmicos, em função do amortecimento inerente ao filme de ar.

  • Custo elevado de fabricação e manutenção;

Mesa de retificação aerostática.


Aplica es

Aplicações

  • Máquinas de ultra precisão;

  • Sistemas que operam tanto em altas quanto em baixas rotações onde os carregamentos são pequenos e não há exigência da capacidade de carga dos mancais


Bibliografia

Bibliografia

  • www.ufsc.br

  • www.mech.kuleuven.be

  • www.specialtycomponents.com/nf/Technical_Index.htm

  • http://pergatory.mit.edu/fadi/MIT-work/

  • www.bibvirt.futuro.usp.br/textos/tem_outros/cursprofission...000/manutencao/19manu.pdf
