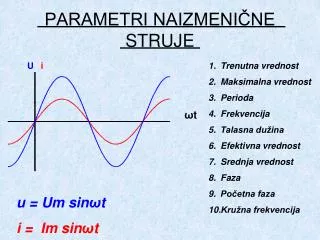

PARAMETRI NAIZMENIČNE STRUJE

1. PARAMETRI NAIZMENIČNE STRUJE U i • Trenutna vrednost • Maksimalna vrednost • Perioda • Frekvencija • Talasna dužina • Efektivna vrednost • Srednja vrednost • Faza • Početna faza • Kružna frekvencija ωt u = Um sinωt i = Im sinωt

2. Maksimalna vrednost- amplituda Amplituda je najveća vrednost koju naizmenična veličina(napon, struja) dostiže tokom vremena Za vreme jedne promene naizmenična veličina amplitudu dostiže dva puta. U i Um ωt Im Im -Um u = Um sinωt i = Im sinωt

3. PERIODA Perioda je vreme potrebno da naizmenična veličina načini jednu punu promenu. Posle isteka ovog vremena naizmenična veličina se ponavlja po intezitetu i po smeru. Ui ωt T

4. FREKVENCIJA Frekvencija je broj celih ciklusa koje načini naizmenična veličina u jednoj sekundi F = 1/ T Hz Herc u ωt T

5. TALASNA DUŽINA Talasna dužina je rastojanje na koje se prostire naizmenična veličina za vreme jedne periode λ= cT=c/f gde je c brzina svetlosti c=300000 km/s ui ωt T

6. EFEKTIVNA VREDNOST Efektivna vrednost Naizmenične struje je ona njena vrednost koja oslobađa istu energiju kao i jednosmerna struja iste vrednosti ui U I I ωt

7. i wt p 2p SREDNJA VREDNOST NAIZMENIČNE VELIČINE Isr

8. i wt p 2p θ1 POČETNA FAZA Početna faza je vrednost ugla koji naizmenična veličina ima u trenutku t=0 Kružna frekvencija ω je ugaona brzina naizmenične veličine kako je θ=ωtω=θ/t θ=2πω=2π/T ω=2πf i= Im sin(ωt + θ1)

9. FAZA i wt p 2p Faza je trenutna vrednost ugla koji naizmenična veličina ima u ma kom trenutku θ=θ1+ωt θ θ1 i= Im sin(ωt + θ1)

10. wt p 2p FAZNA RAZLIKA FAZNA RAZLIKA JE RAZLIKA TRENUTNIH FAZA DVE NAIZMENIČNE VELIČINE θ=θ1-θ2 θ1 θ2
