  1. Simetrični trofazni sistemi

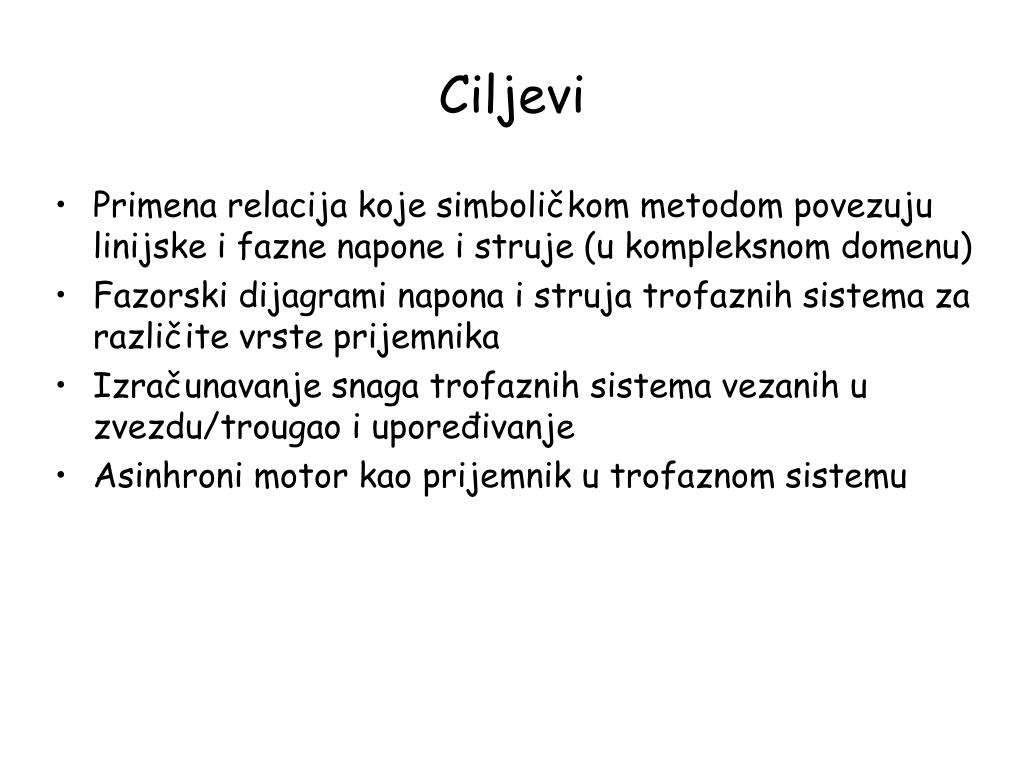

  2. Ciljevi • Primena relacija koje simboličkom metodom povezuju linijske i fazne napone i struje (u kompleksnom domenu) • Fazorski dijagrami napona i struja trofaznih sistema za različite vrste prijemnika • Izračunavanje snaga trofaznih sistema vezanih u zvezdu/trougao i upoređivanje • Asinhroni motor kao prijemnik u trofaznom sistemu

  3. Simetrični trofazni sistemi Vremenski oblici faznih napona: Kompleksni oblici faznih napona:

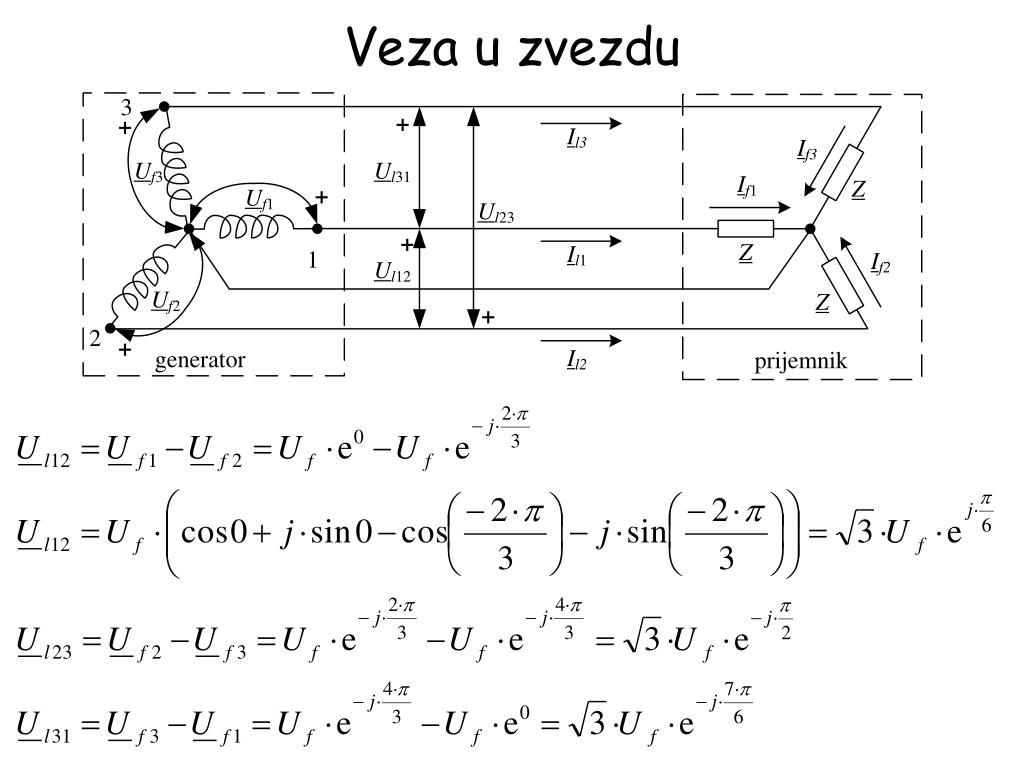

  4. Veza u zvezdu

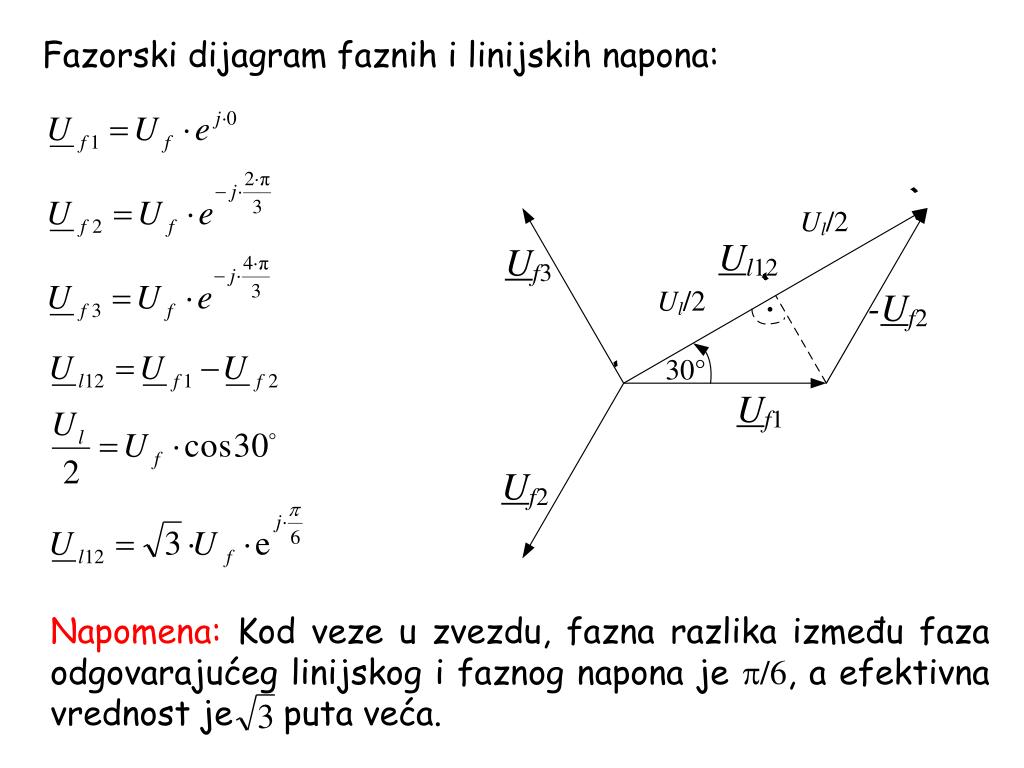

  5. Fazorski dijagram faznih i linijskih napona: Napomena: Kod veze u zvezdu, fazna razlika između faza odgovarajućeg linijskog i faznog napona je /6, a efektivna vrednost je puta veća.

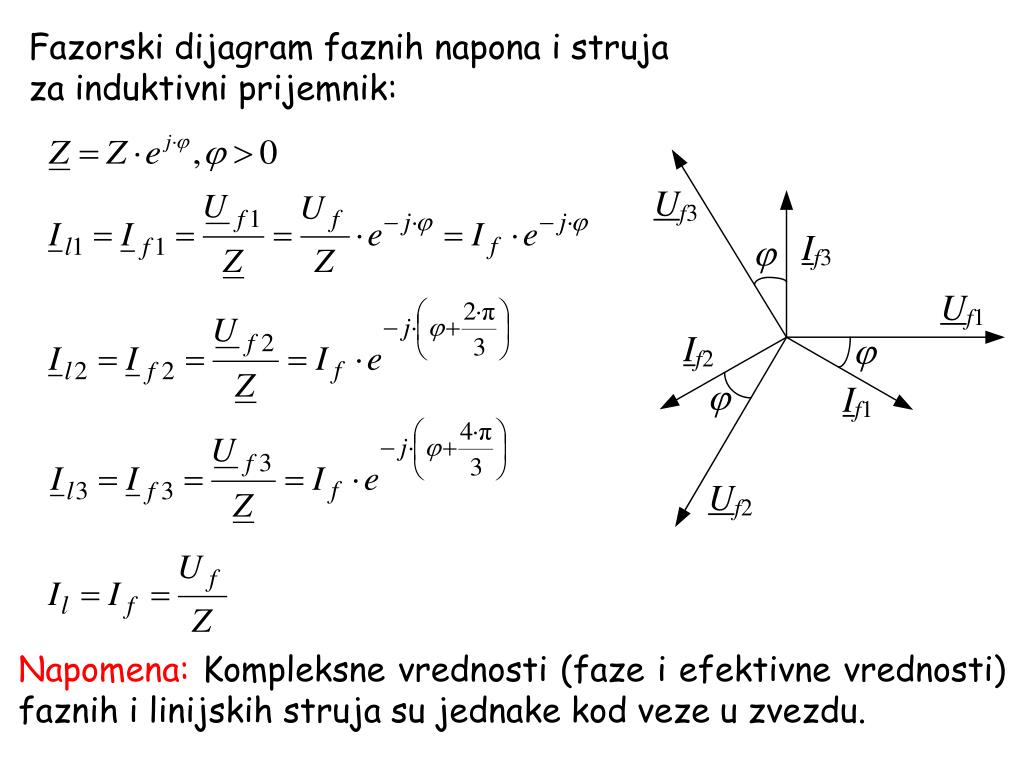

  6. Fazorski dijagram faznih napona i struja za induktivni prijemnik: Napomena: Kompleksne vrednosti (faze i efektivne vrednosti) faznih i linijskih struja su jednake kod veze u zvezdu.

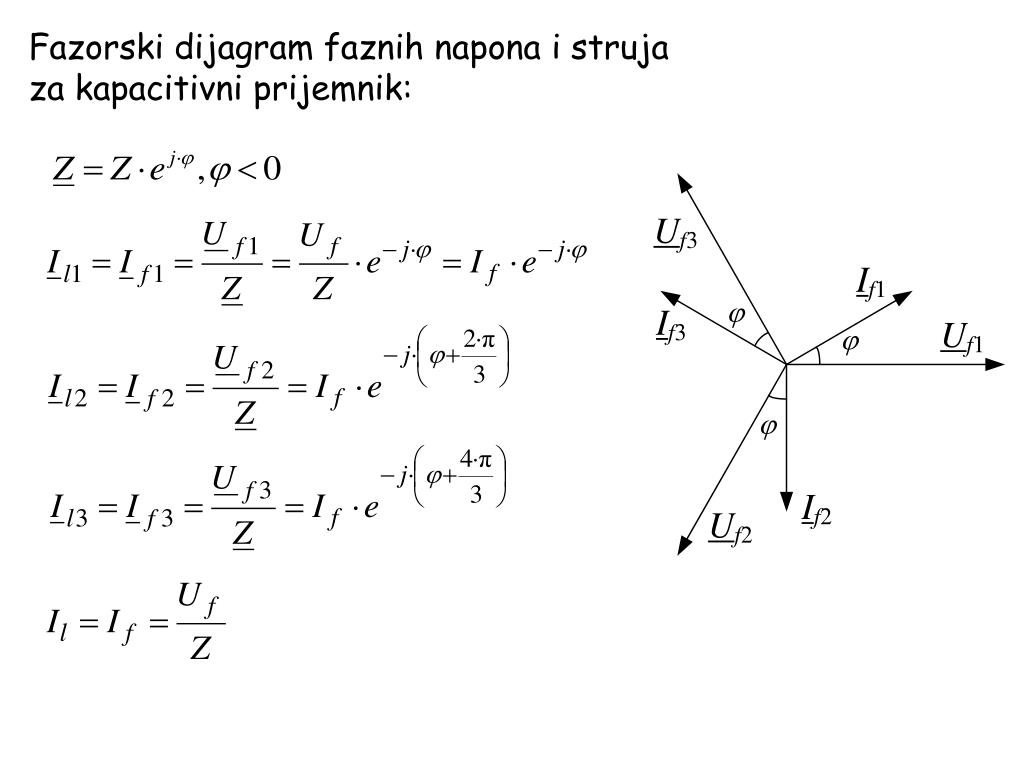

  7. Fazorski dijagram faznih napona i struja za kapacitivni prijemnik:

  8. Struja nultog provodnika

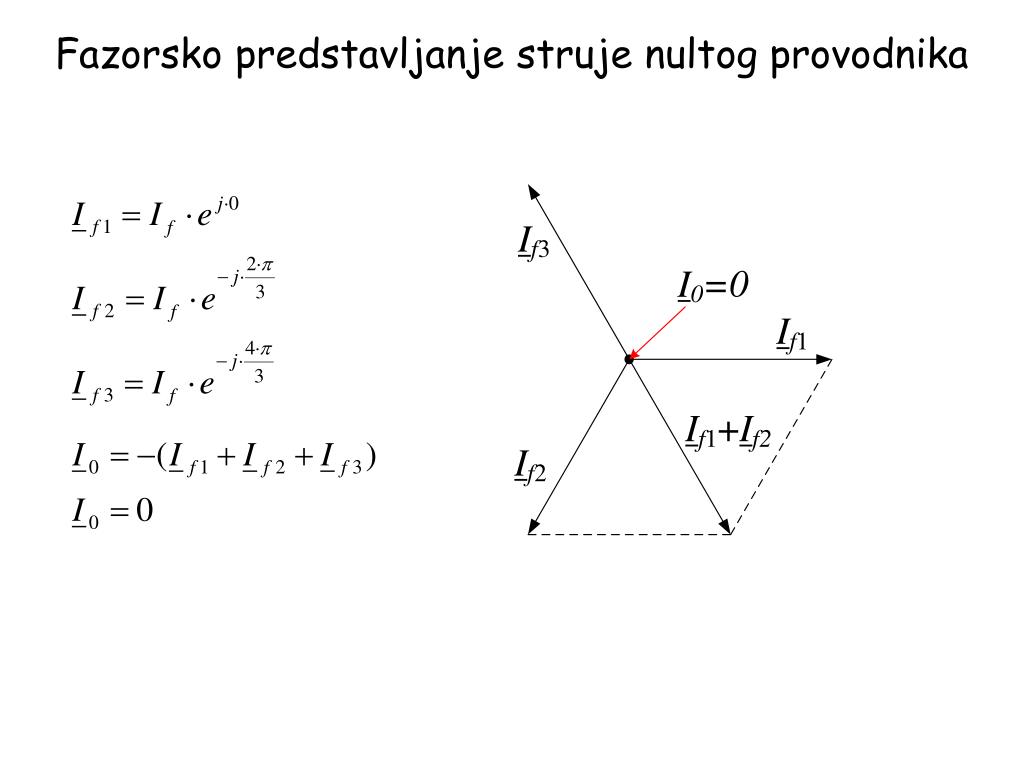

  9. Fazorsko predstavljanje struje nultog provodnika

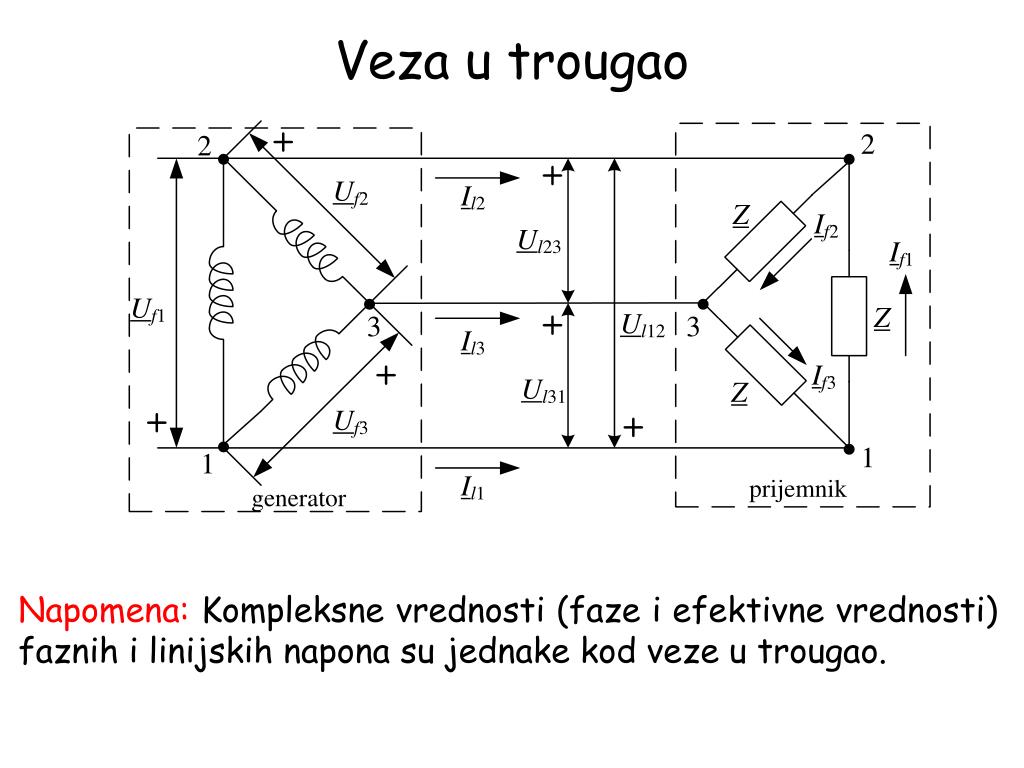

  10. Veza u trougao Napomena: Kompleksne vrednosti (faze i efektivne vrednosti) faznih i linijskih napona su jednake kod veze u trougao.

  11. Veza između linijskih i faznih struja:

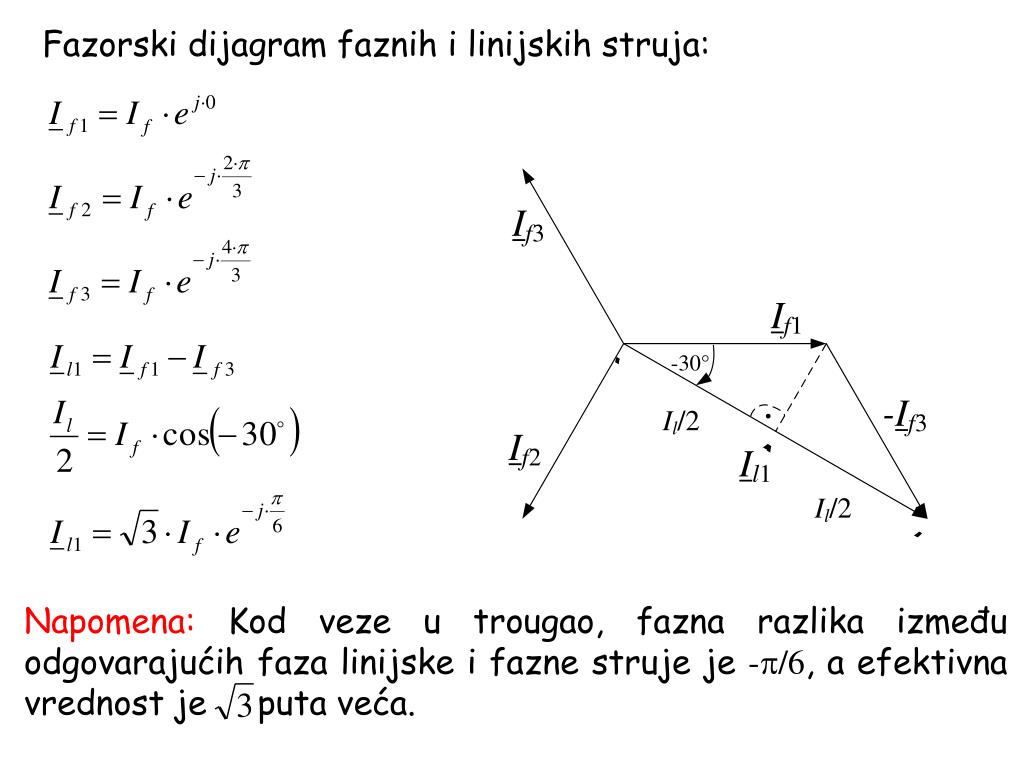

  12. Fazorski dijagram faznih i linijskih struja: Napomena: Kod veze u trougao, fazna razlika između odgovarajućih faza linijske i fazne struje je -/6, a efektivna vrednost je puta veća.

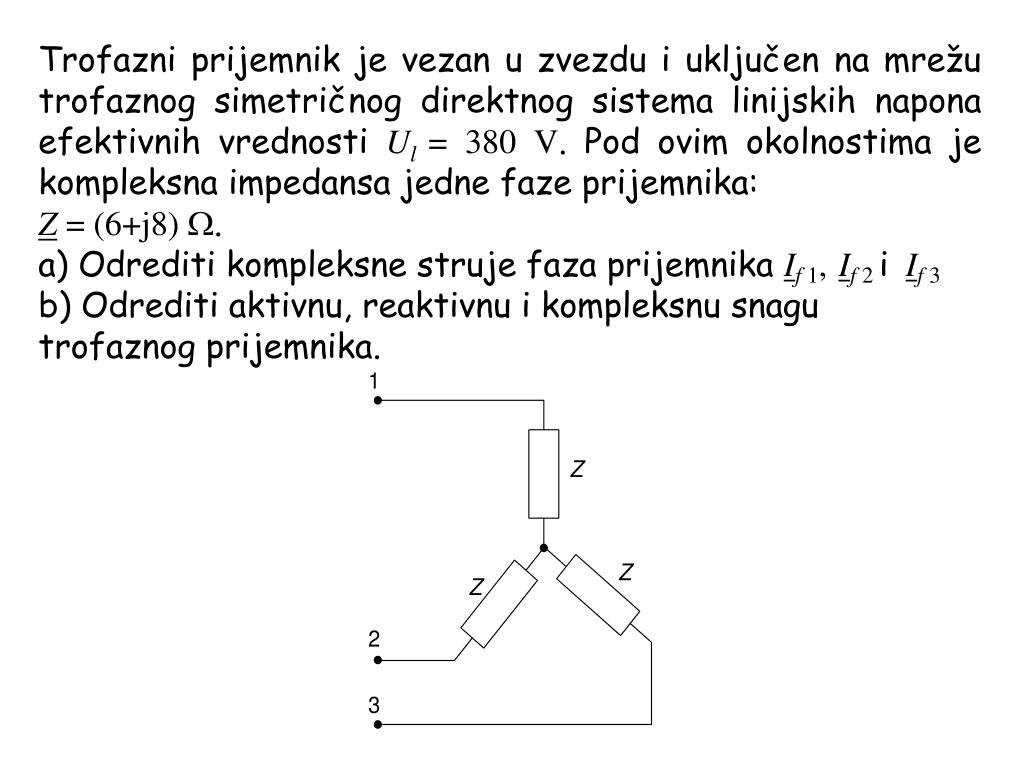

  13. Trofazni prijemnik je vezan u zvezdu i uključen na mrežu trofaznog simetričnog direktnog sistema linijskih napona efektivnih vrednosti Ul =380 V. Pod ovim okolnostima je kompleksna impedansa jedne faze prijemnika: • Z = (6+j8) . • Odrediti kompleksne struje faza prijemnika If 1,If 2iIf 3 • Odrediti aktivnu, reaktivnu i kompleksnu snagu trofaznog prijemnika.

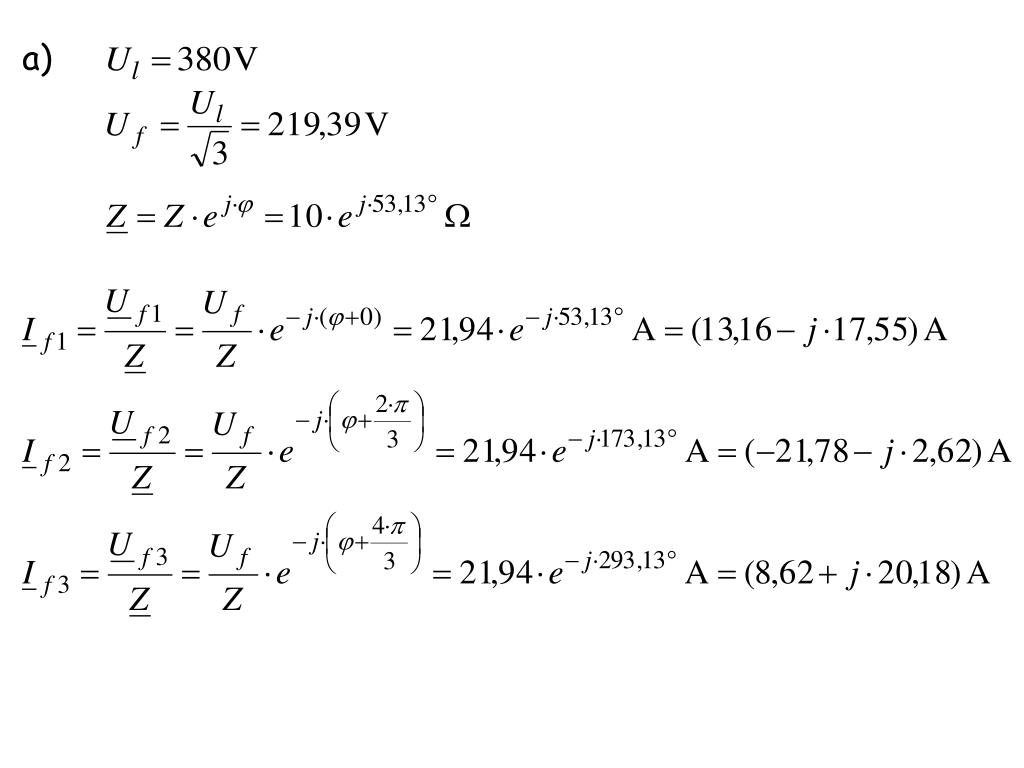

  14. a)

  15. b) kompleksna snaga: aktivna snaga: reaktivna snaga:

  16. Trofazni sistem vezan u trougao napaja prijemnik takođe vezan u trougao. Poznate su vrednosti efektivne vrednost linijskog napona i impedanse prijemnika po fazi: a) Odrediti sve tri kompleksne linijske struje b) Izračunati snagu koju prijemnik troši c) Nacrtati fazorski dijagram faznih napona i struja

  17. a)

  18. b) c) fazorski dijagram

  19. Pretežno kapacitivan trofazni prijemnik vezan u trougao čije su impedanse faza jednake priključen je na simetričan trofazni sistem linijskih napona efektivne vrednosti Ul=220V. Impedanse pojedinih faza prijemnika i faktor snage prijemnika pod ovim okolnostima su: Z=12  i cos=0,85. • Odrediti aktivnu i reaktivnu snagu ovog trofaznog prijemnika. • Odrediti vrednost kapacitivnosti i otpornosti po fazi prijemnika. • Nacrtati fazorski dijagram faznih napona i struja.

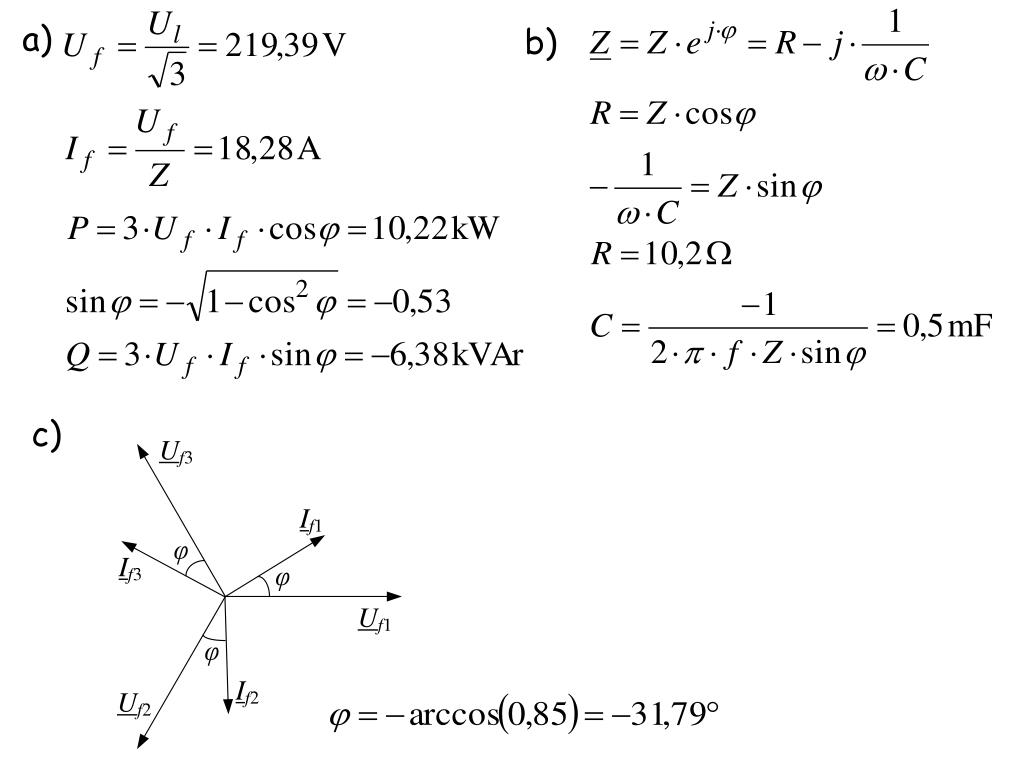

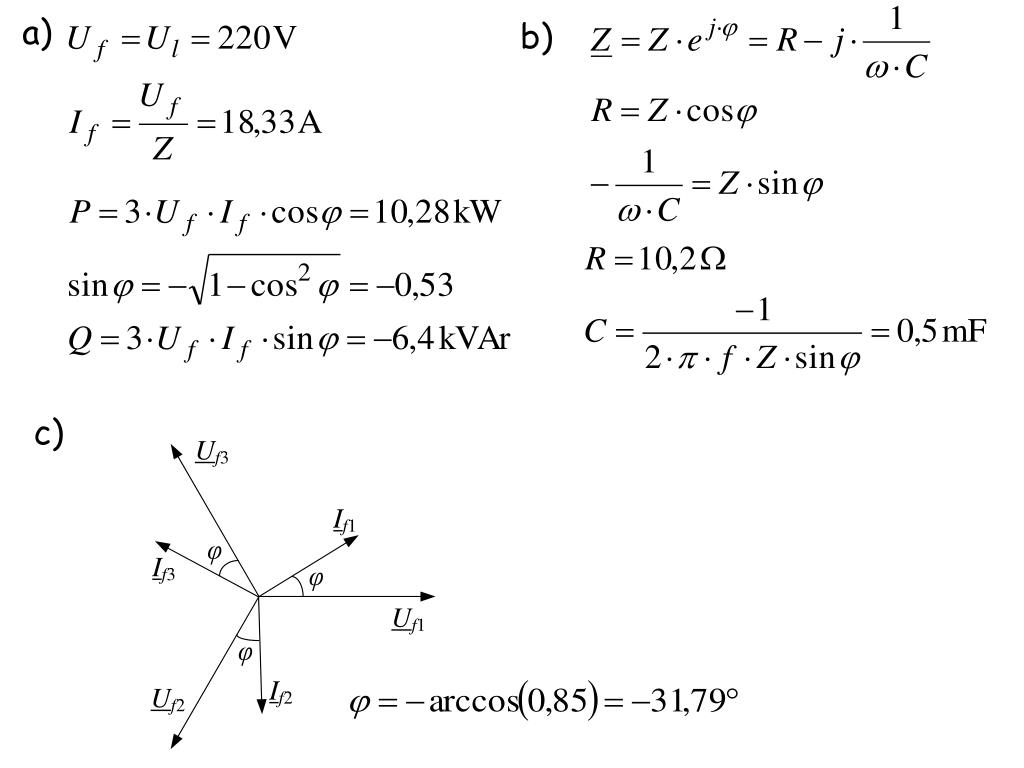

  20. a) b) c)

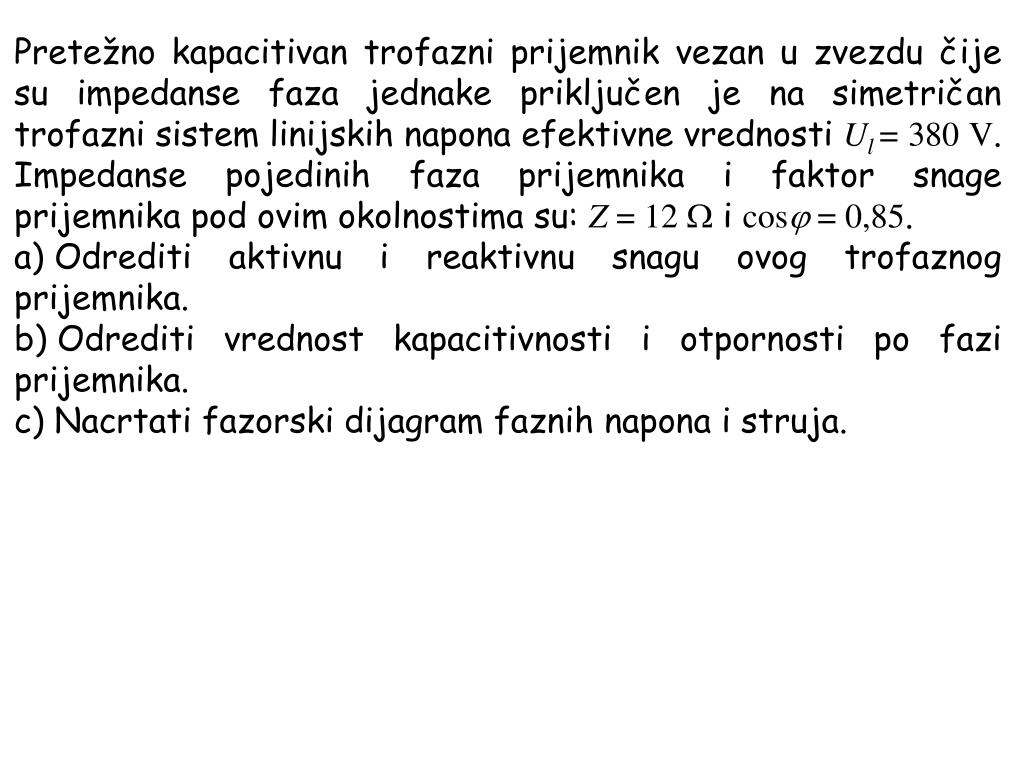

  21. Pretežno kapacitivan trofazni prijemnik vezan u zvezdu čije su impedanse faza jednake priključen je na simetričan trofazni sistem linijskih napona efektivne vrednosti Ul=380 V. Impedanse pojedinih faza prijemnika i faktor snage prijemnika pod ovim okolnostima su: Z=12  i cos=0,85. • Odrediti aktivnu i reaktivnu snagu ovog trofaznog prijemnika. • Odrediti vrednost kapacitivnosti i otpornosti po fazi prijemnika. • Nacrtati fazorski dijagram faznih napona i struja.

  22. a) b) c)

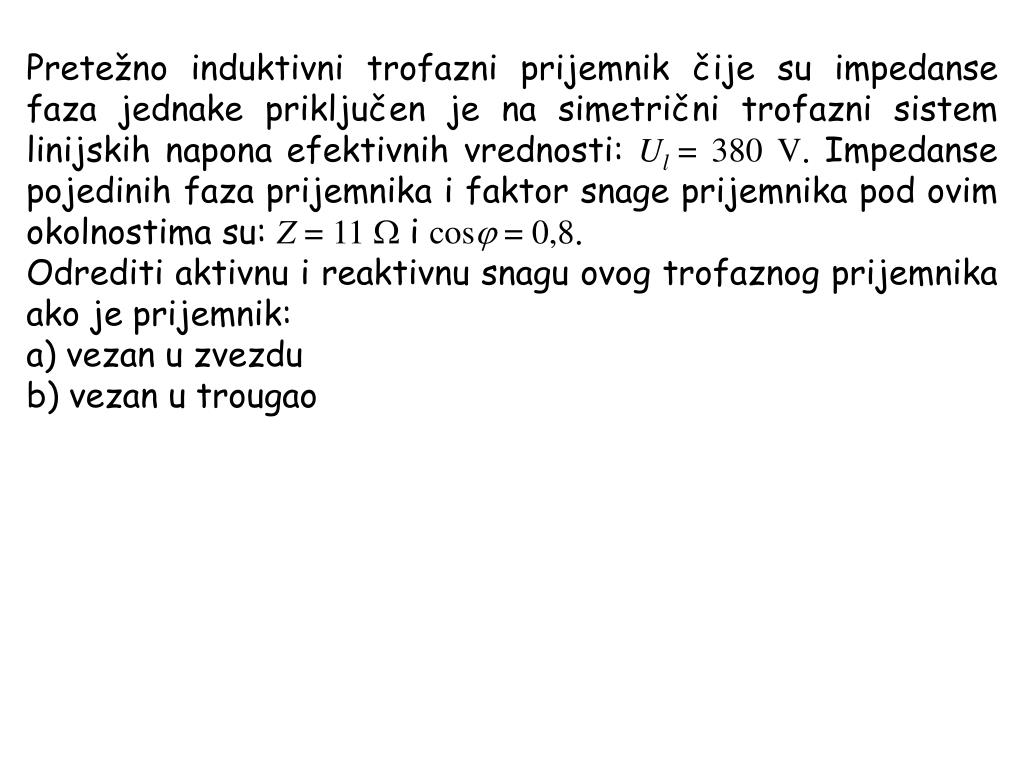

  23. Pretežno induktivni trofazni prijemnik čije su impedanse faza jednake priključen je na simetrični trofazni sistem linijskih napona efektivnih vrednosti: Ul=380 V. Impedanse pojedinih faza prijemnika i faktor snage prijemnika pod ovim okolnostima su: Z=11  i cos=0,8. • Odrediti aktivnu i reaktivnu snagu ovog trofaznog prijemnika ako je prijemnik: • vezan u zvezdu • vezan u trougao

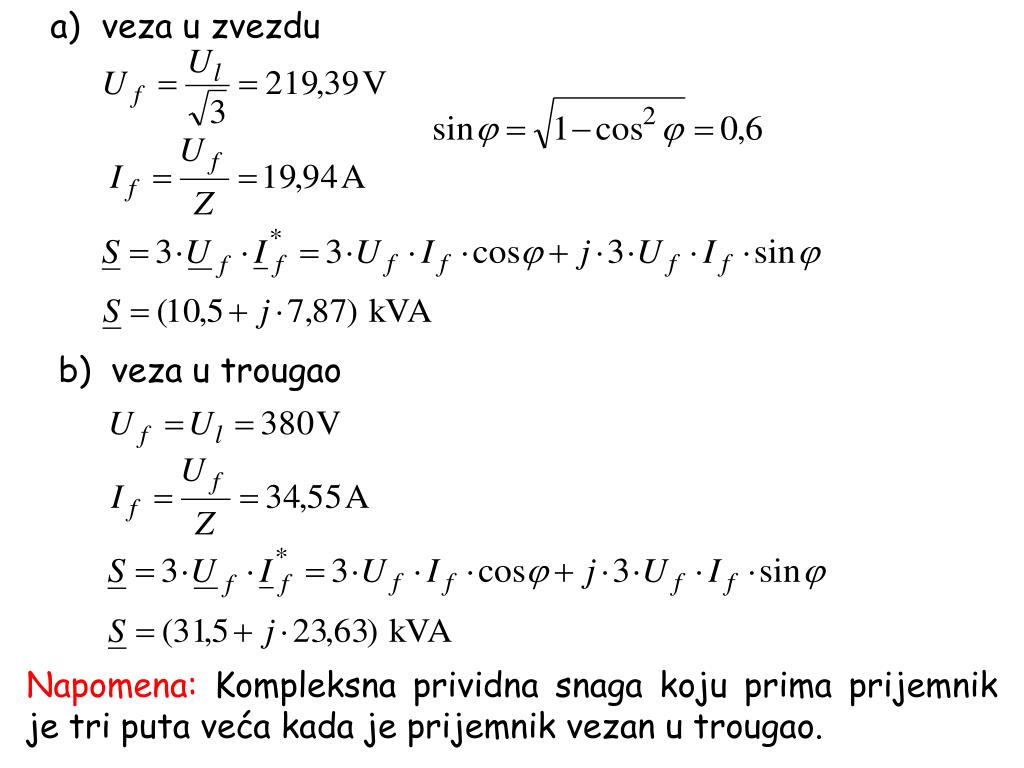

  24. veza u zvezdu b) veza u trougao Napomena: Kompleksna prividna snaga koju prima prijemnik je tri puta veća kada je prijemnik vezan u trougao.

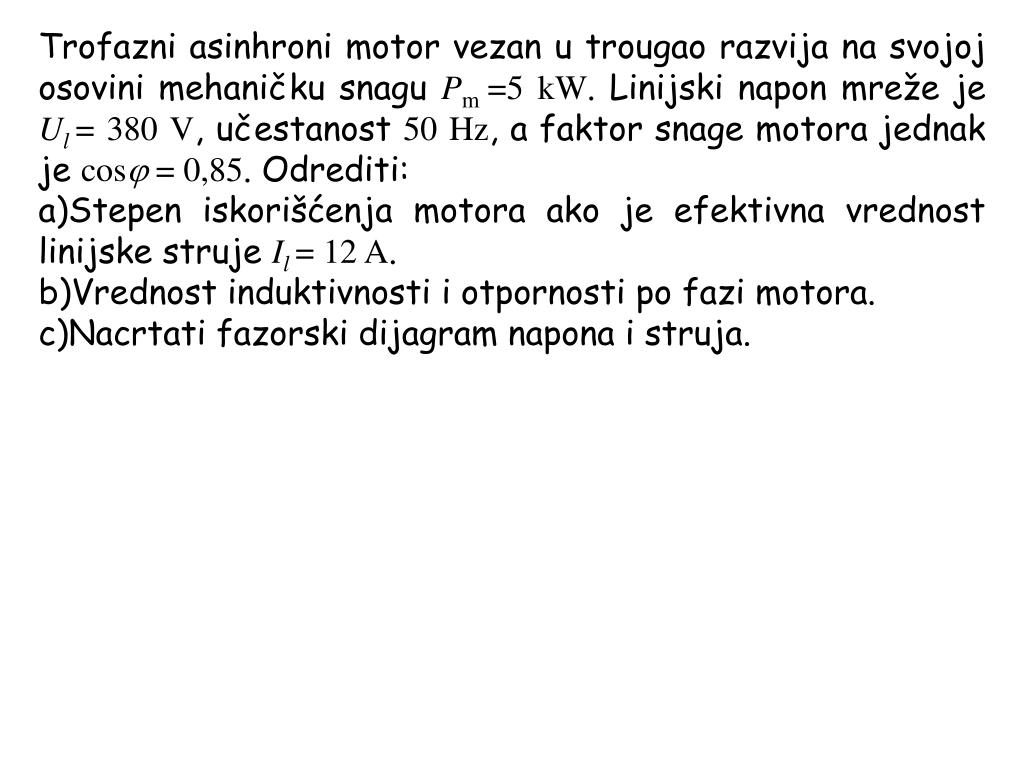

  25. Trofazni asinhroni motor vezan u trougao razvija na svojoj osovini mehaničku snagu Pm=5 kW. Linijski napon mreže je Ul=380 V, učestanost 50 Hz, a faktor snage motora jednak je cos=0,85. Odrediti: • Stepen iskorišćenja motora ako je efektivna vrednost linijske struje Il=12 A. • Vrednost induktivnosti i otpornosti po fazi motora. • Nacrtati fazorski dijagram napona i struja.

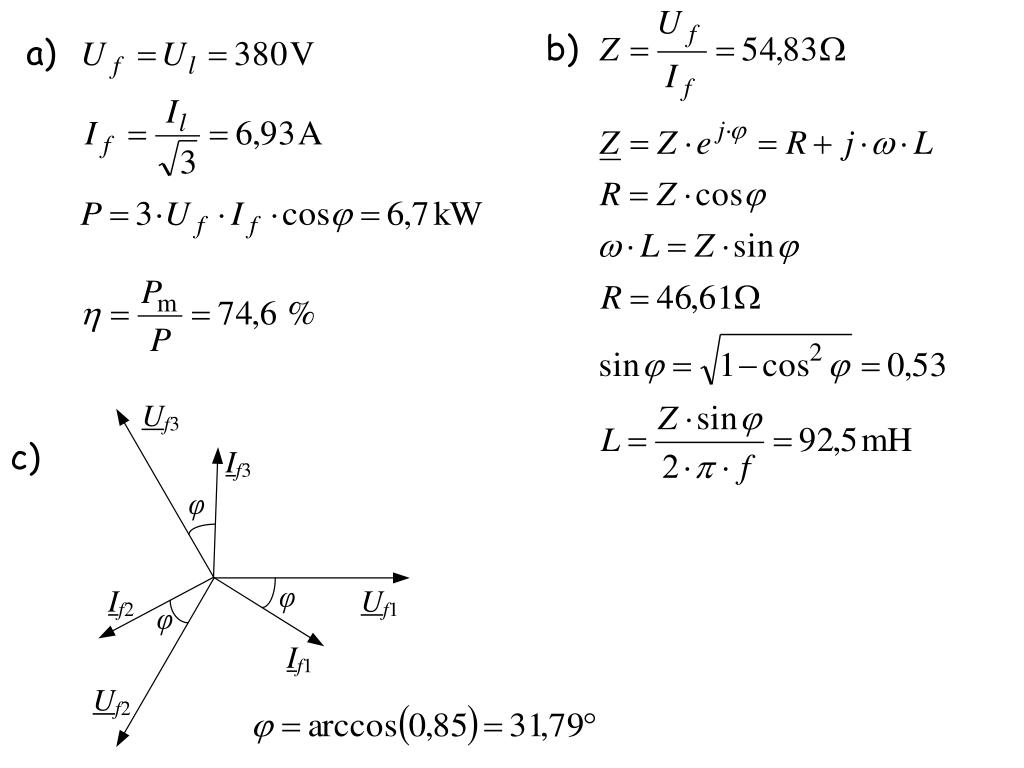

  26. b) a) c)

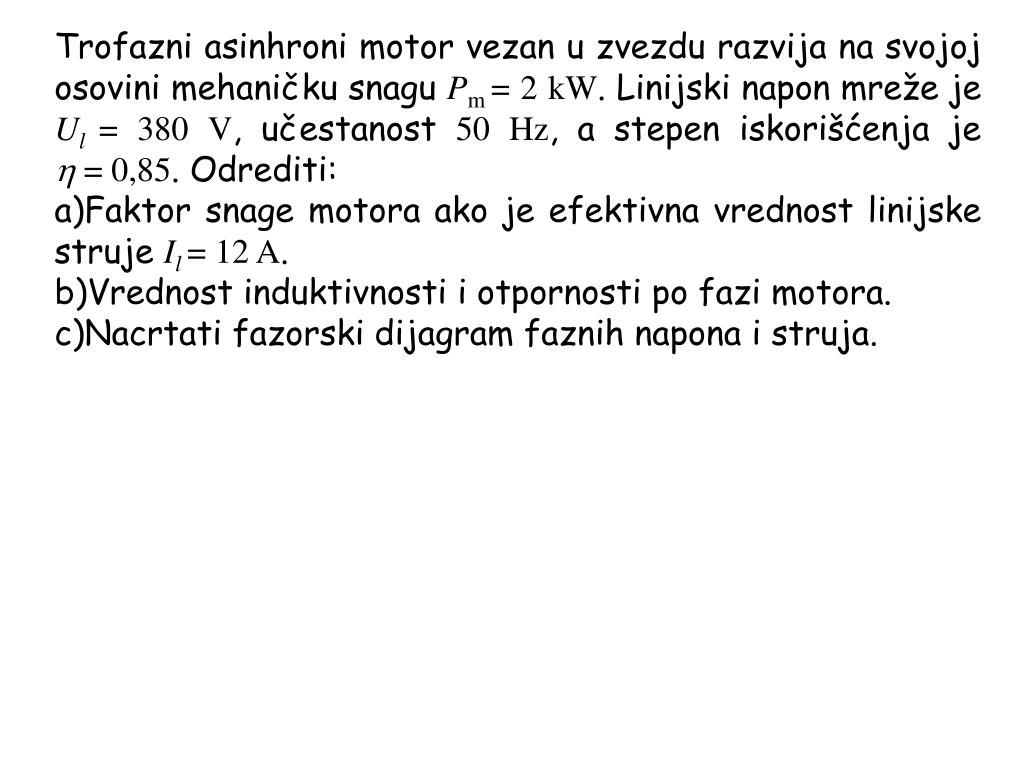

  27. Trofazni asinhroni motor vezan u zvezdu razvija na svojoj osovini mehaničku snagu Pm=2 kW. Linijski napon mreže je Ul=380 V, učestanost 50 Hz, a stepen iskorišćenja je =0,85. Odrediti: • Faktor snage motora ako je efektivna vrednost linijske struje Il=12 A. • Vrednost induktivnosti i otpornosti po fazi motora. • Nacrtati fazorski dijagram faznih napona i struja.

  28. a) c) b)

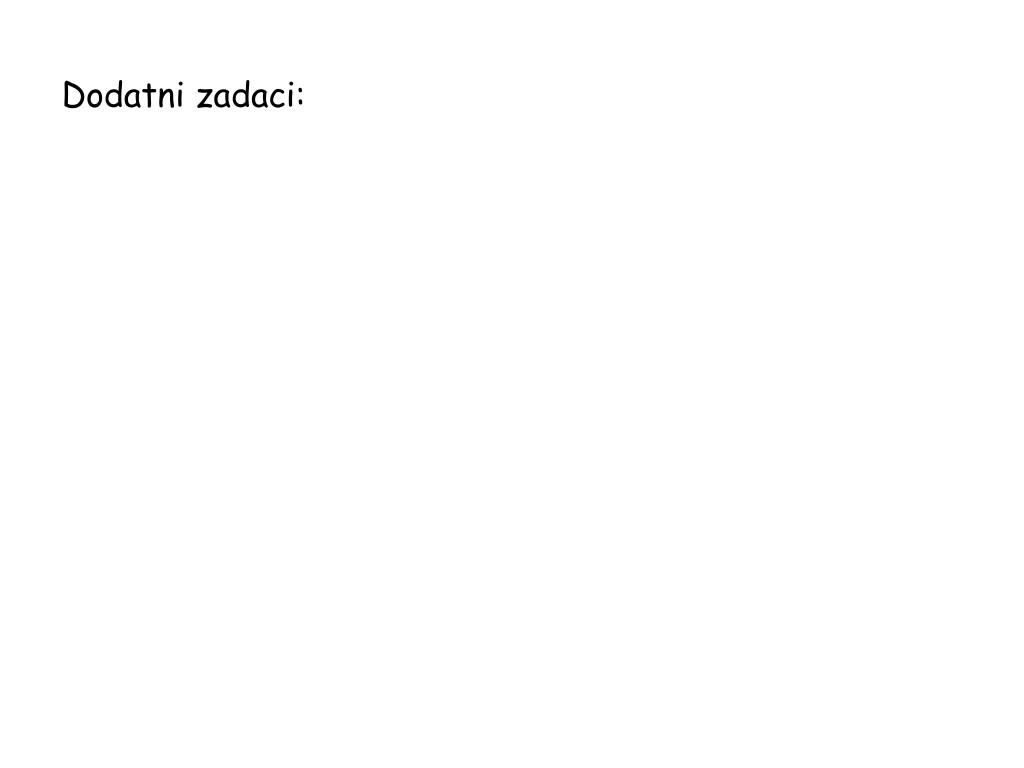

  29. Dodatni zadaci:

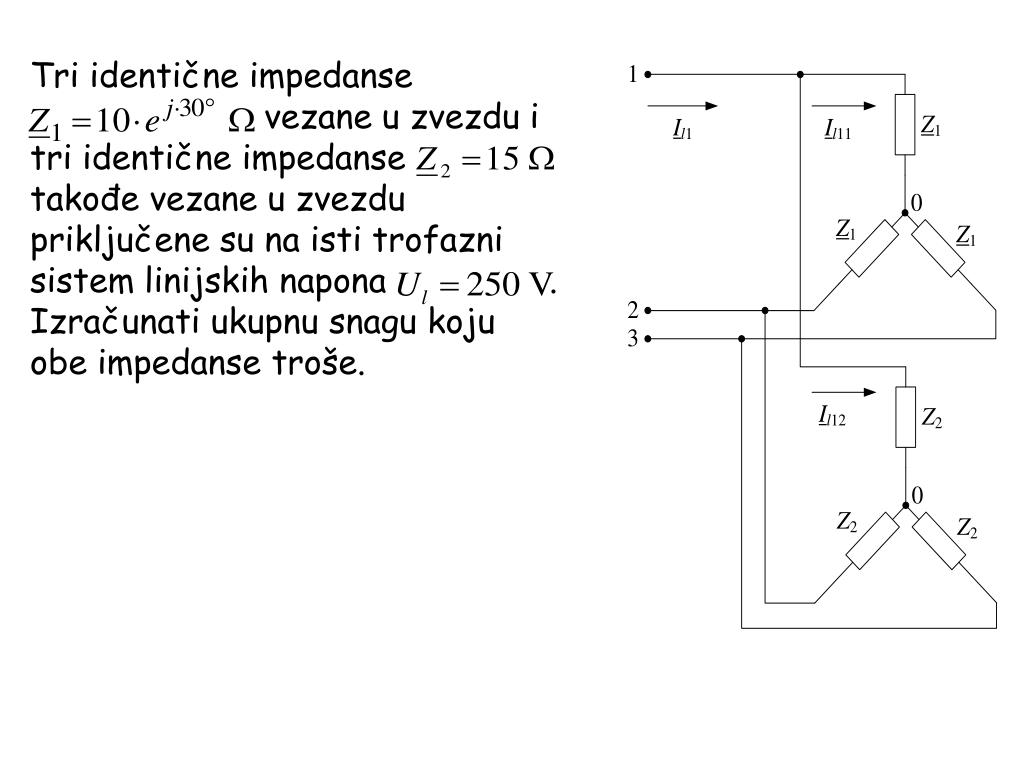

  30. Tri identične impedanse vezane u zvezdu i tri identične impedanse takođe vezane u zvezdu priključene su na isti trofazni sistem linijskih napona . Izračunati ukupnu snagu koju obe impedanse troše.

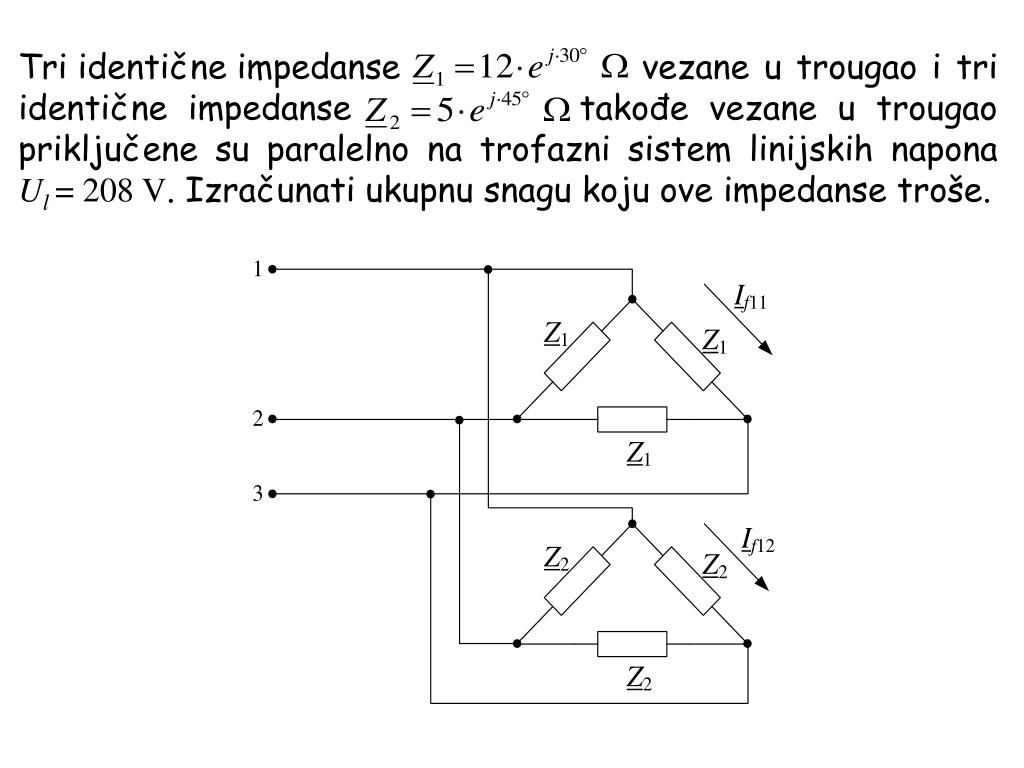

  31. Tri identične impedanse vezane u trougao i tri identične impedanse takođe vezane u trougao priključene su paralelno na trofazni sistem linijskih napona Ul=208 V. Izračunati ukupnu snagu koju ove impedanse troše.
