Pemakaian minyak pelumas

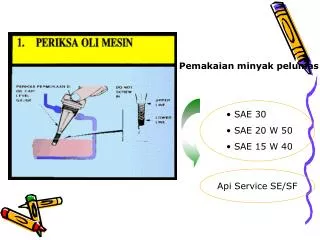

Pemakaian minyak pelumas

  • SAE 30

  • SAE 20 W 50

  • SAE 15 W 40

Api Service SE/SF


Pemakaian minyak pelumas

PENGGANTIAN OLI

  • Mesin dalam keadaan panas

  • Untuk type GL ,saringan oli mesin dapat sekalian dibersihkan

  • Pasang baut tap oli

  • Isi oli mesin


Pemakaian minyak pelumas

A. SPORT

PEMERIKSAAN

Jarak main bebas10 - 20 mm

PENYETELAN

  • Pada clutch arm

  • Ujung kabel kopling(atas)


Pemakaian minyak pelumas

B. CUB

CARA PENYETELAN :

  • Longgarkan mur pengikat, putar baut penyetel searah jarum jam ± 1 putaran kemudian dari posisi ini

2. Putar kembali baut penyetel berlawanan jarum jam sampai terasa ada sentuhan

3. Setelah itu putar kembali searah jarum jam 1/8 - 1/4 putaran dan tahan baut penyetel, kencangkan mur pengikat.


Pemakaian minyak pelumas

SYARAT PENYETELAN :

  • Pelatuk klep harus bebas

  • Pemeriksaan dilakukan dalam kondisi mesin dingin

  • Piston berada pada posisi TMA pada langkah kompresi


Pemakaian minyak pelumas

CARA MENCARI LANGKAH KOMPRESI

  • Putar rotor magnet (fly wheel) searah puataran mesin, sambil melihat klep “IN”.

  • Lihat pelatuk klep “IN” turun kemudian naik kembali, berarti piston sudah pada langkah kompresi. Tepatkan tanda garis “T” pada rotor magnet dengan tanda pada crank case cover left.


Pemakaian minyak pelumas

CARA PENYETELAN KATUP

  • Longgarkan mur pengikat

2. Putar adjusting screw ke arah merenggang

3. Masukkan feller gauge

4. Kencangkan kembali mur pengikat


Pemakaian minyak pelumas

HASIL PENYETELAN YANG TEPAT

  • Pada saat fuller di tarik terasa agak seret

  • Permukaan fuller tidak tergores


Pemakaian minyak pelumas

Bersihkan saluran-saluran bahan bakar dan spuyer-spuyer dengan menggunakan udara bertekanan.

Jika perlu bersihkan dengan selembar kawat kecil, kemudian ditiup dengan udara bertekanan.


Pemakaian minyak pelumas

PENYETELAN KARBURATOR

  • Penyetelan Sekrup Udara (Pilot Srew)

Syarat Penyetelan :

Penyetelan rengang klep, dan saat pengapian sudah tepat.

Spuyer dan saluran-saluran di karburator serta saringan udara sudah bersih.

Mesin dalam kondisi panas.

Penyetelan :

Putar kembali berlawanan arah jarum jam :

Putter sekrup penyetel udara searah jarum jam sampai penuh.

Cub : 1½ putaran

Sport: 2½ putaran


Pemakaian minyak pelumas

B. Penyetelan Putaran Stasioner

Mesin dalam kondisi panas.

Penyetelan dilakukan dengan memutar sekrup penyetelan pembukaan skep (trottle stop screw) hingga didapatkan putaran stasioner :

1400 ± 100 rpm.


Pemakaian minyak pelumas

Periksa saluran bensin dan saringan bensin dari kebocoran, atau tersumbat kotoran.

Bersihkan saringan bensin dengan udara bertekanan dengan arah berkebalikan dengan alirannya.


Pemakaian minyak pelumas

7. PERIKSA/SETEL BUSI

Penyetelan jarak elektroda busi

Cub = 0,6 – 0,7 mm

Sport = 0,8 – 0,9 mm


Pemakaian minyak pelumas

Ada 2 jenis saringan udara :

1. Elemen Busa Urethane

2. Elemen Kertas

Perhatian :

Jangan membersihkan saringan udara jenis busa dengan bensin, karena akan merusakkan saringan.

Bersihkan saringan udara jenis kertas dengan udara bertekanan dari arah dalam.


Pemakaian minyak pelumas

Periksa ketegangan rantai roda pada pada titik tengah diantara kedua sprocket


Pemakaian minyak pelumas

Prosedur penyetelan rantai roda

Kendorkan poros roda belakang.

Kendorkan mur pengunci (adjuster loct nut).

Putar mur penyetel (cub) atau baut penyetel (sport) hingga didapatkan main bebas rantai roda : 10 – 20 mm, khusus Win dan GL Pro : 20 – 30 mm.

Pastikan skala kiri dan kanan berada pada posisi yang sama.


Pemakaian minyak pelumas

Tarik rantai roda ke atas pada saat mengencangkan mur roda, untuk memastikan kedua penyetel tidak berubah posisinya. Pastikan rantai yang di tarik atau di stel

pada bagian yang kencang.Tidak boleh pada bagian yang kendor


Pemakaian minyak pelumas

Pemasangan “Chain Clip” pada rantai yang terdapat sambungan harus berlawanan dengan arah putaran rantai roda


Pemakaian minyak pelumas

Pastikan posisi “Chain clip” tepat pada dudukannya.

Pastikan pergerakan antara pivot dan pin pada rantai roda dapat bergerak dengan lancar


Pemakaian minyak pelumas

Bersihkan rantai roda dari kotoran dengan menggunakan minyak pembersih atau parafin dan segera keringkan.

Lumasi minyak pelumas dengan oli SAE 80 atau 90


Pemakaian minyak pelumas

Periksa Sprocket dari keausan dan kerusakan

Perhatian :

Penggantian rantai dan sprocket yang tidak bersamaan akan mengakibatkan kerusakan yang lebih awal dari parts yang diganti.


Pemakaian minyak pelumas

PENYETELAN JARAK MAIN BEBAS

A. REM TROMOL

  • Lakukan penyetelan pada brake panel

  • Pastikan adjuster nut berada pada pin sesuai dudukannya

Jarak main bebas : 20 – 30 mm


Pemakaian minyak pelumas

REM TANGAN

  • Lakukan penyetelan pada brake panel.

Jarak Main Bebas : 10 – 20 mm


Pemakaian minyak pelumas

PEMERIKSAAN KEAUSAN KANVAS REM

REM TROMOL

Jika tanda pada brake panel telah menunjukkan atau melebihi tanda “Δ”pada saat di rem, bukalah brake panel dan periksalah kanvas rem dari keausan.

Batas servis

ketebalan brake lining : 2,0 mm


Pemakaian minyak pelumas

REM CAKRAM

Gantilah kanvas rem, apabila keausan kanvas rem telah sampai tanda batas keausan.

Tanda batas keausan dapat dilihat dari samping, biasanya berupa garis berwarna merah.


Pemakaian minyak pelumas

Tekanan angin ban diukur dalam kondisi dingin.


Pemakaian minyak pelumas

Pemeriksaan Ban :

Periksa ban dari keretakan, kerusakan dan keausan ban.

Gantilah ban jika keausan ban telah mencapai :

- Kedalaman minimum kembangan ban = 1 mm.

- Tanda keausan ban“Δ” yang disebut ‘TWI” (Tire Wear Indicator)


Pemakaian minyak pelumas

Periksa kerja suspensi depan dan belakang dari kebocoran, bengkok atau lemah.

Pada suspensi depan GL Pro/Max periksa tekanan anginnya.

Standard = 0,5 kg/cm²

Gantilah oli garpu depan setiap 10.000 km.

Kapasitas oli garpu depan :


Pemakaian minyak pelumas

Periksa kerja lampu-lampu, meter, saklar dan klakson.

Jika diperlukan lakukan penyetelan :

- Arah penyinaran lampu

- Suara klakson


Pemakaian minyak pelumas

Periksa ketinggian cairan accu, harus pada posisi Upper Level.


Pemakaian minyak pelumas

Jika cairan accu di bawah batas Upper Level, tambahkan air accu (bukan accu zuur) untuk setiap sel sampai batas “Upper Level”.


Pemakaian minyak pelumas

Pemeriksaan berat jenis cairan battery dengan menggunakan alat Hidrometer

Berat Jenis :

Muatan Penuh = 1,27 – 1,29

Muatan kurang = Di bawah 1,26


Pemakaian minyak pelumas

Periksa semua baut dan mur rangka telah dikencangkan sesuai standard torsinya.

Periksa semua klip pengaman, penjepit slang, pegangan kabel telah terpasang dengan baik.


Periksa lengan ayun

PERIKSA LENGAN AYUN


Periksa kebebasan kemudi

PERIKSA KEBEBASAN KEMUDI


Periksa saluran bahan bakar

PERIKSA SALURAN BAHAN BAKAR


Periksa minyak rem depan

PERIKSA MINYAK REM DEPAN


Periksa setel switch rem

PERIKSA/SETEL SWITCH REM
