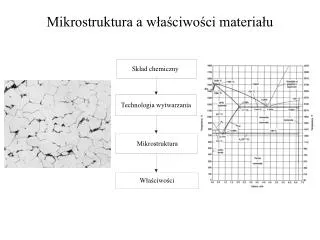

  1. Mikrostruktura a właściwości materiału

  2. Ferryt Fea(C)

  3. Perlit (Fea(C)+Fe3C) Perlit, SEM, 10,000x gdzie: σy – R0,2pl w MPa; λ – odległość międzypłytkowa w perlicie w mm gdzie: YS – Rplw MPa; dc – średnia średnica koloni perlitu w mm; d – średnica ziarna byłego austenitu w mm

  4. Perlit (Fea(C)+Fe3C) Zależność pomiędzy twardością aodpornością na ścieranie (weight loss) dla stali perlitycznych (szynowych) Zależność pomiędzy odległością między płytkami w perlicie a odpornością na ścieranie (weight loss) dla stali perlitycznych (szynowych)

  5. Ferryt Fea(C) + Perlit (Fea(C)+Fe3C) Dla stali z %C<0,25% YS = 53.9 + 32.34 (Mn) + 83.2(Si)+ 354.2(Nf) + 17.4(d-1/2) TS = 294.1 + 27.7(Mn) + 83.2(Si)+ 3.9(P) + 7.7(d-1/2) gdzie: Nf - % azotu w stali; d – średnica ziarna ferrytu w mm; P - % perlitu w strukturze stali; YS – Rpl; TS - Rm

  6. Bainit Bainit górny Bainit dolny

  7. Bainit Dla stali z %C<0,25 TS = 246.4 + 1925(C) + 231(Mn + Cr) + 185(Mo)+ 92(W) + 123(Ni) + 62(Cu) + 385(V + Ti) YS = -194 + 17.4(d-1/2) + 15(n1/4) d- szerokość listwy w mm; n- liczba węglików na 1 mm2

  8. Martenzyt Ms (°C) = 539 - 423(C) - 30.4(Mn) - 12.1(Cr) - 17.7(Ni) - 7.5(Mo)

  9. Martenzyt YS (MPa) = 413 + 17.2 × 105(C1/2)

  10. Martenzyt YS (MPa) = 413 + 17.2 × 105(C1/2)

  11. Martenzyt 0.41% C, 0.67% Mn, 0.023% P, 0.018% S, 0.26% Si, 1.77% Ni, 0.78% Cr, and 0.26% Mo

  12. Martenzyt Dla Todp.=5400C HV = HVC + HVMn + HVP + HVSi + HVNi + HVCr + HVMo + HVV

  13. Martenzyt T=5400C TS (MPa) = -42.3 + 3.6 HB

  14. Austenit

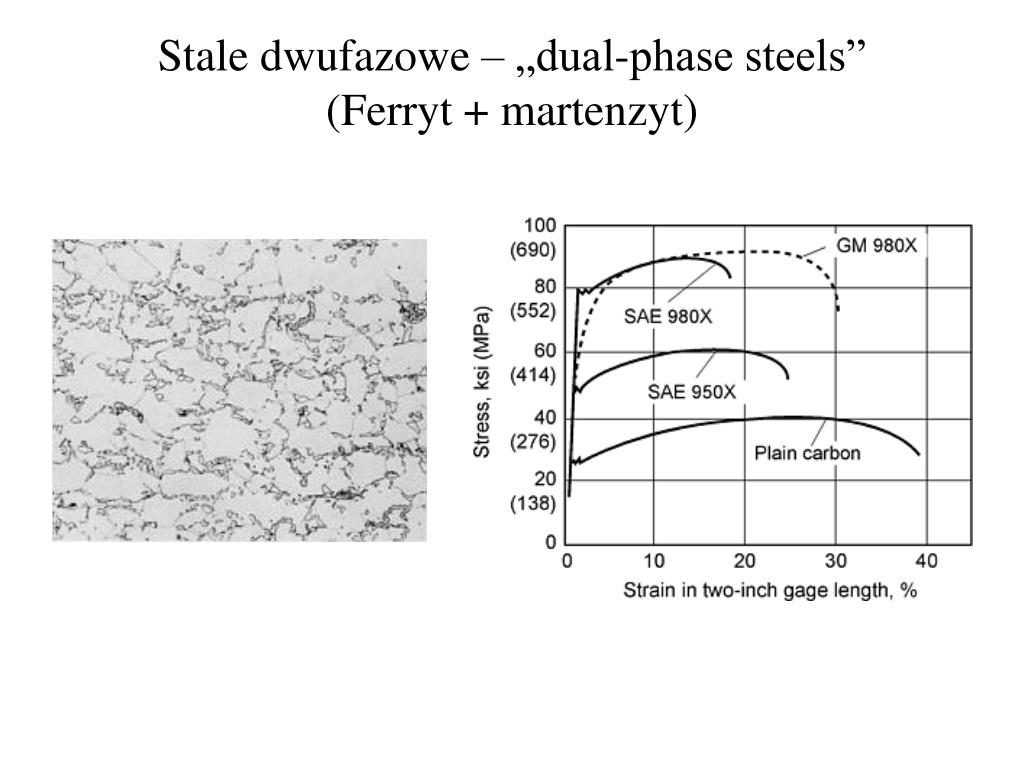

  15. Stale dwufazowe – „dual-phase steels” (Ferryt + martenzyt)

  16. Stale dwufazowe – „dual-phase steels” (Ferryt + martenzyt)

  17. Stale dwufazowe (najnowsze) – „dual-phase steels” Schemat obróbki cieplnej stosowanej do produkcji stali o różnej strukturze (ferrytu-martenzytu-austenitu-bainitu). I- czas potrzebny do otrzymania struktury martenzytu z austenitem nieprzemienionym; II- czas potrzebny do otrzymania struktury martenzytu z austenitem nieprzemienionym i bainitem; III- czas potrzebny do otrzymania struktury bainitycznej. Zmiana wydłużenia i wytrzymałości stali dwufazowych o zawartości węgla z zakresu: 0.2 - 0.4% C z 1,2% Si i 1.2% Mn. Podane liczby oznaczają zawartość procentową austenitu nieprzemienionego.
