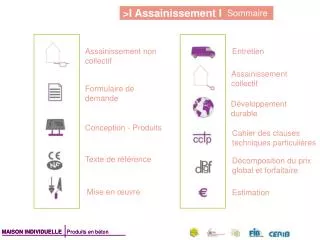

1. Produits en béton MAISON INDIVIDUELLE Sommaire Assainissement non collectif Entretien Assainissement collectif Formulaire de demande Développement durable Conception - Produits Cahier des clauses techniques particulières Texte de référence Décomposition du prix global et forfaitaire Mise en œuvre Estimation

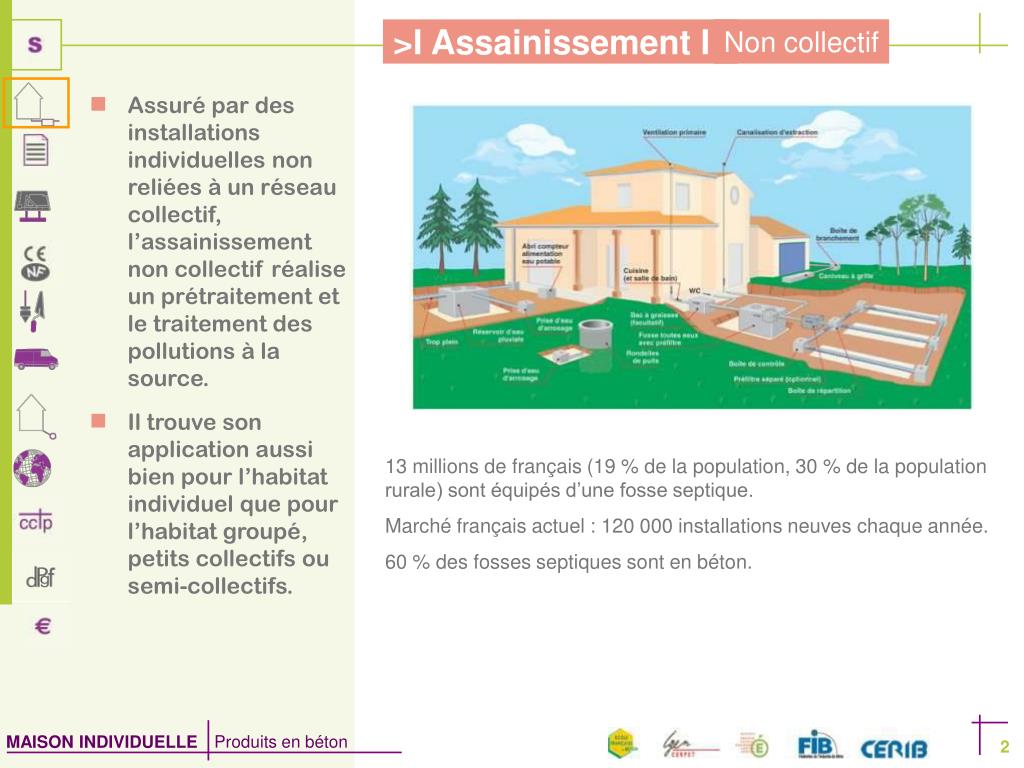

2. Non collectif • Assuré par des installations individuelles non reliées à un réseau collectif, l’assainissement non collectif réalise un prétraitement et le traitement des pollutions à la source. • Il trouve son application aussi bien pour l’habitat individuel que pour l’habitat groupé, petits collectifs ou semi-collectifs. 13 millions de français (19 % de la population, 30 % de la population rurale) sont équipés d’une fosse septique. Marché français actuel : 120 000 installations neuves chaque année. 60 % des fosses septiques sont en béton.

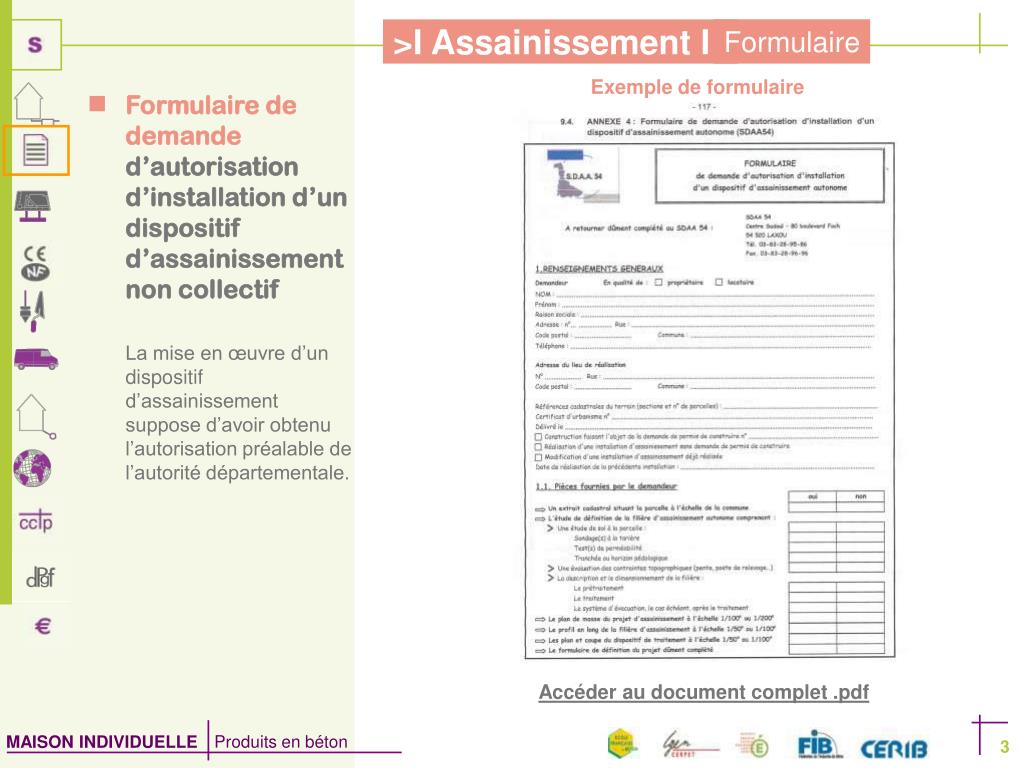

3. Formulaire Exemple de formulaire • Formulaire de demande d’autorisation d’installation d’un dispositif d’assainissement non collectif La mise en œuvre d’un dispositif d’assainissement suppose d’avoir obtenu l’autorisation préalable de l’autorité départementale. Accéder au document complet .pdf

4. Conception L’essentiel à savoir • Tenir compte du nombre de pièces d’habitation. • Tenir compte de la nature du sol (plus ou moins perméable) pour le choix de la filière. • Implantation de la filière : • Implanter chaque élément à une hauteur telle que la pente du conduit d’arrivée à la fosse soit au moins 2 %. • Hors zone de circulation de tous véhicules et charges lourdes. • Hors cultures et plantations (le gazon est admis). • Avec accessibilité des équipements (fosses, bacs à graisse…) pour l’entretien (inspection, vidange). • Réaliser une ventilation efficace, conformément au DTU 64-1 (XP P 16-603). Une installation d’assainissement individuelle, ou filière, est complètement autonome. En amont : la fosse septique assure la liquéfaction des effluents : le prétraitement. En aval : l’épandage permet aux bactéries aérobies d’épurer l’eau avant qu’elle ne rejoigne le milieu naturel par infiltration.

5. Conception Épandage souterrain en sol naturel • Les principales filières • Sol perméable • Sol faiblement perméable • Sol saturé par une nappe phréatique

6. Conception Filtre à sable vertical drainé • Les principales filières • Sol perméable • Sol faiblement perméable • Sol saturé par une nappe phréatique

7. Conception Tertre d’infiltration non drainé • Les principales filières • Sol perméable • Sol faiblement perméable • Sol saturé par une nappe phréatique

8. Conception - Produit • Bac à graisses (ou bac dégraisseur) en bétonLe bac à graisses retient les graisses qui risqueraient d’être figées dans une conduite éloignée de plus de 10 m entre la cuisine et la fosse toutes eaux. Il est placé à moins de 2 mètres de la cuisine. Son volume est de 200 ou 500 litres selon qu’il reçoit seulement les eaux de la cuisine ou la totalité des eaux ménagères (arrêté du 6 novembre 96).

9. Conception • Fosse septique en béton La fosse septique assure un pré-traitement de liquéfaction des effluents. Ce pré-traitement est effectué par les bactéries naturelles anaérobies en suspension.

10. Conception • Ventilation de la fosseLe bon fonctionnement d’une fosse toutes eaux dépend essentiellement de la réalisation de la ventilation. L’air frais doit arriver depuis la toiture et circuler dans les conduits d’évacuation des eaux usées.Après avoir traversé la fosse, il ressort par la canalisation d’extraction située 40 cm au dessus du faîtage de la toiture. • Selon la norme NF P 50-413 • 10 cm maxi

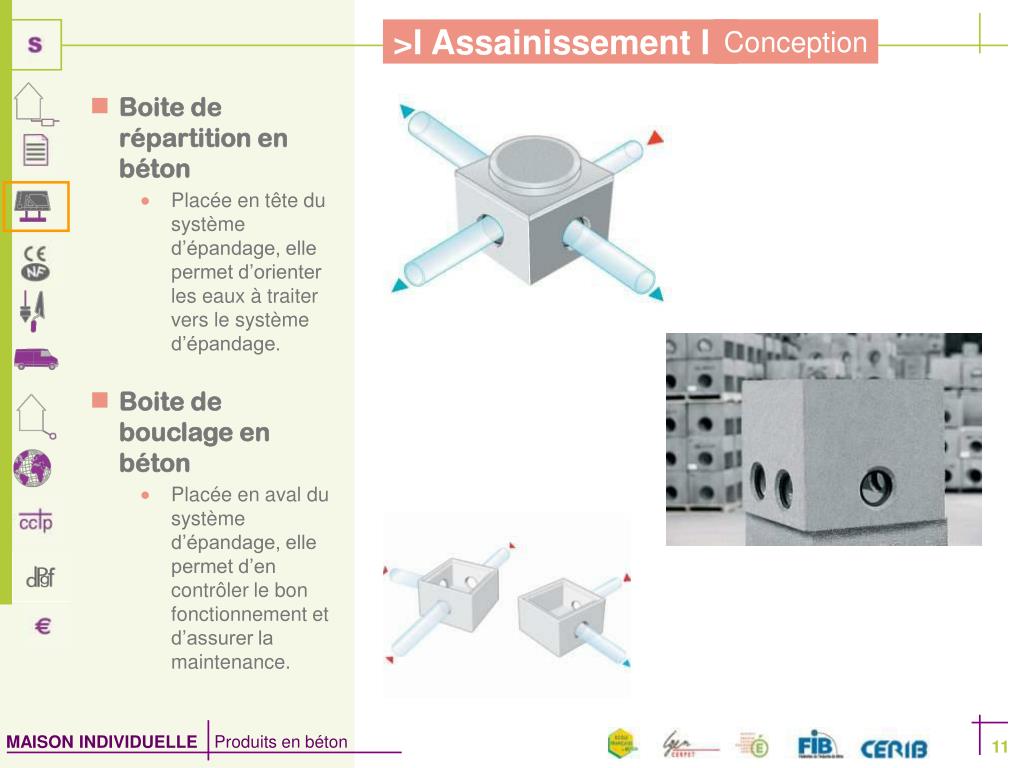

11. Conception • Boite de répartition en béton • Placée en tête du système d’épandage, elle permet d’orienter les eaux à traiter vers le système d’épandage. • Boite de bouclage en béton • Placée en aval du système d’épandage, elle permet d’en contrôler le bon fonctionnement et d’assurer la maintenance.

12. Conception • Tranchées d’épandage • Les tranchées permettent une infiltration lente des effluents prétraités et leur épuration. (20 cm maxi)

13. Conception • Dimensionnement • Fosse septique • Épandage

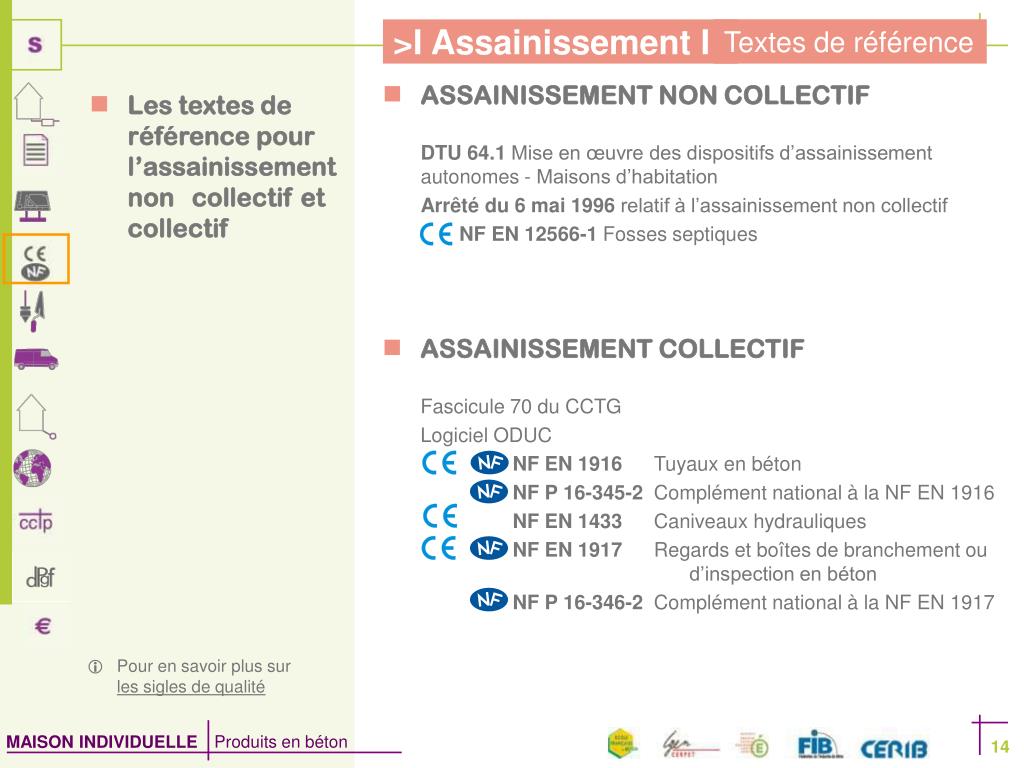

14. ASSAINISSEMENT NON COLLECTIFDTU 64.1 Mise en œuvre des dispositifs d’assainissement autonomes - Maisons d’habitation Arrêté du 6 mai 1996 relatif à l’assainissement non collectif NF EN 12566-1 Fosses septiques • ASSAINISSEMENT COLLECTIFFascicule 70 du CCTG Logiciel ODUC NF EN 1916 Tuyaux en béton NF P 16-345-2 Complément national à la NF EN 1916 NF EN 1433 Caniveaux hydrauliques NF EN 1917 Regards et boîtes de branchement ou d’inspection en béton NF P 16-346-2 Complément national à la NF EN 1917 Textes de référence • Les textes de référence pour l’assainissement non collectif et collectif • Pour en savoir plus sur les sigles de qualité

15. Mise en œuvre • Poser la fosse. Le sens d’écoulement est indiqué sur la fosse • Fosse septique béton • Excaver une fouille ménageant entre 10 et 20 cm autour de la fosse. • Disposer un lit en sable, plan , de 10 cm. • Remblayer autour de la fosse avec le déblai débarrassé de ses cailloux. Note : il n’est pas nécessaire de remplir la fosse d’eau au fur et à mesure du remblaiement

16. Entretien L’entretien des équipements est un élément clé de la pérennité du système • Tous les 3 à 4 mois • Vérification du bac dégraisseur quand il existe. Écrémage ou vidange éventuelle. • Tous les 6 mois • Contrôle du fonctionnement normal des boîtes de répartition et de bouclage et de collecte. • Contrôle du préfiltre. • Enlèvement des dépôts solides. • Tous les 4 ans • Lorsque le volume de boue atteint 50 % du volume utile de la fosse (délai courant : 4 ans). Vidange de la fosse septique par une entreprise spécialisée.

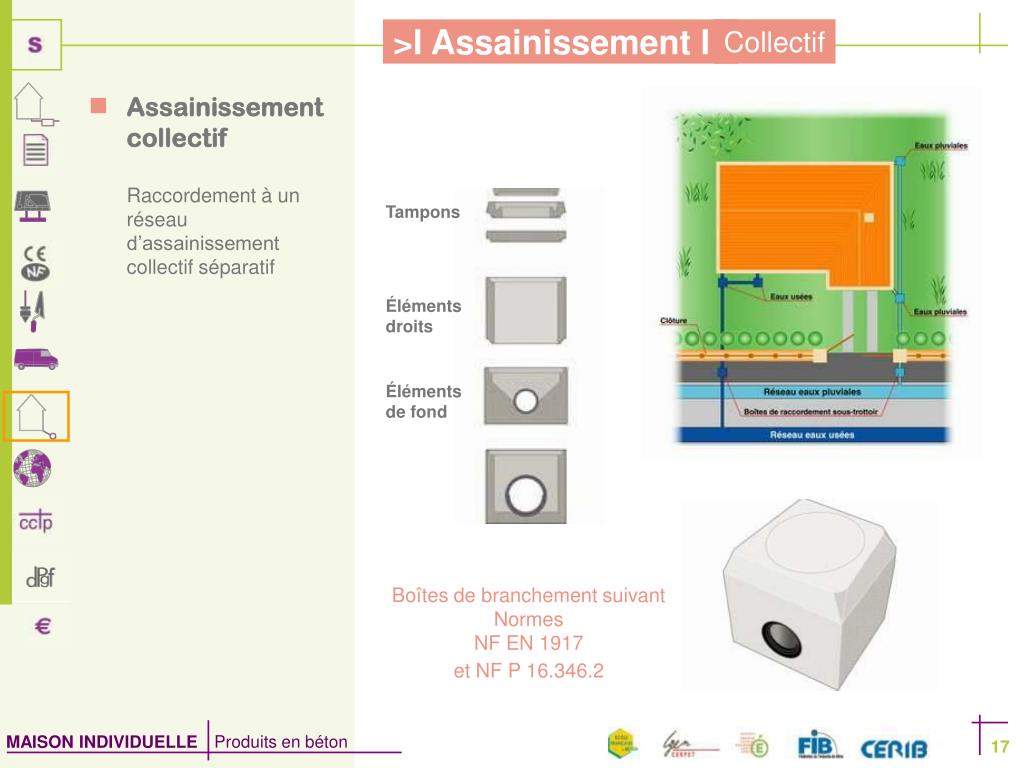

17. Collectif • Assainissement collectifRaccordement à un réseau d’assainissement collectif séparatif Tampons Éléments droits Éléments de fond Boîtes de branchement suivant Normes NF EN 1917 et NF P 16.346.2

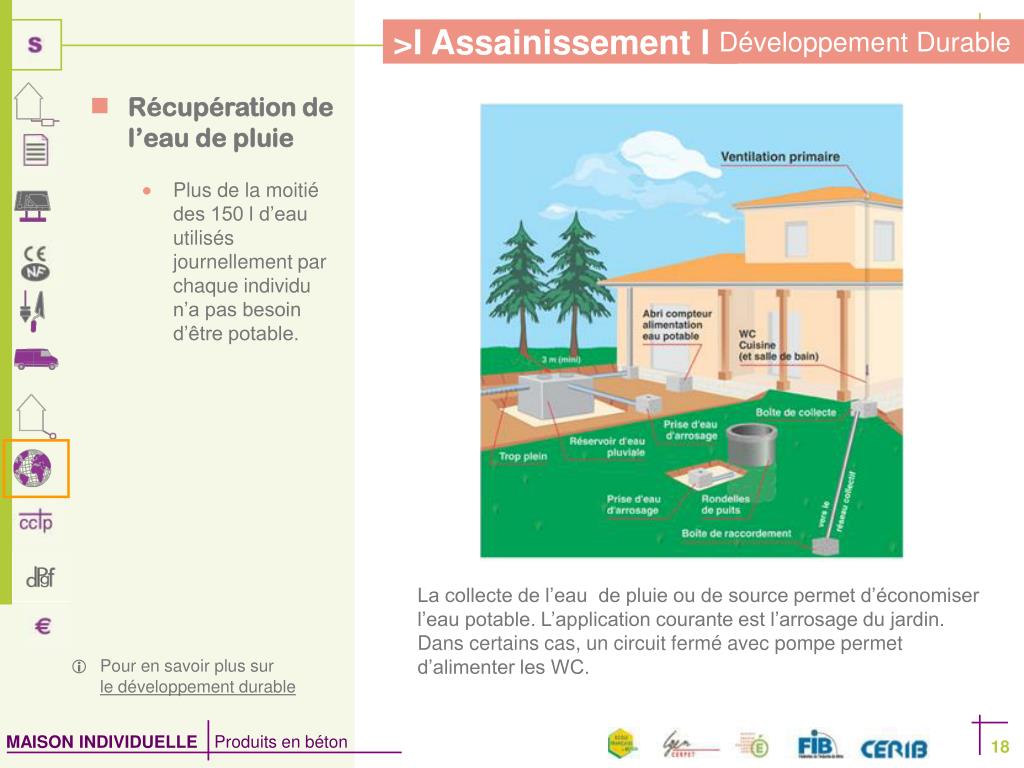

18. Développement Durable • Récupération de l’eau de pluie • Plus de la moitié des 150 l d’eau utilisés journellement par chaque individu n’a pas besoin d’être potable. La collecte de l’eau de pluie ou de source permet d’économiser l’eau potable. L’application courante est l’arrosage du jardin. Dans certains cas, un circuit fermé avec pompe permet d’alimenter les WC.  Pour en savoir plus sur le développement durable

19. Développement Durable • Les atouts des réservoirs en béton • Les réservoirs enterrés en béton sont les seuls qui soient insensibles aux cycles vide-plein. • Pour éviter les inondations ou l’engorgement des stations, les collectivités tendent à limiter le débit d’eaux pluviales sortant d’une parcelle. Le stockage de l’eau de pluie lors des orages est une solution qui se développe. • Dans certaines régions, le stockage de l’eau de pluie est préconisé par les collectivités pour répondre aux besoins liés à la lutte contre l’incendie. Y penser dès à présent est une sage précaution. • Réservoir • Récupération de l’eau de pluie • Réservoir en béton • Caniveau hydraulique à grille pour descente de garage • Caniveau hydraulique à grille pour descente de garage  Pour en savoir plus sur le développement durable

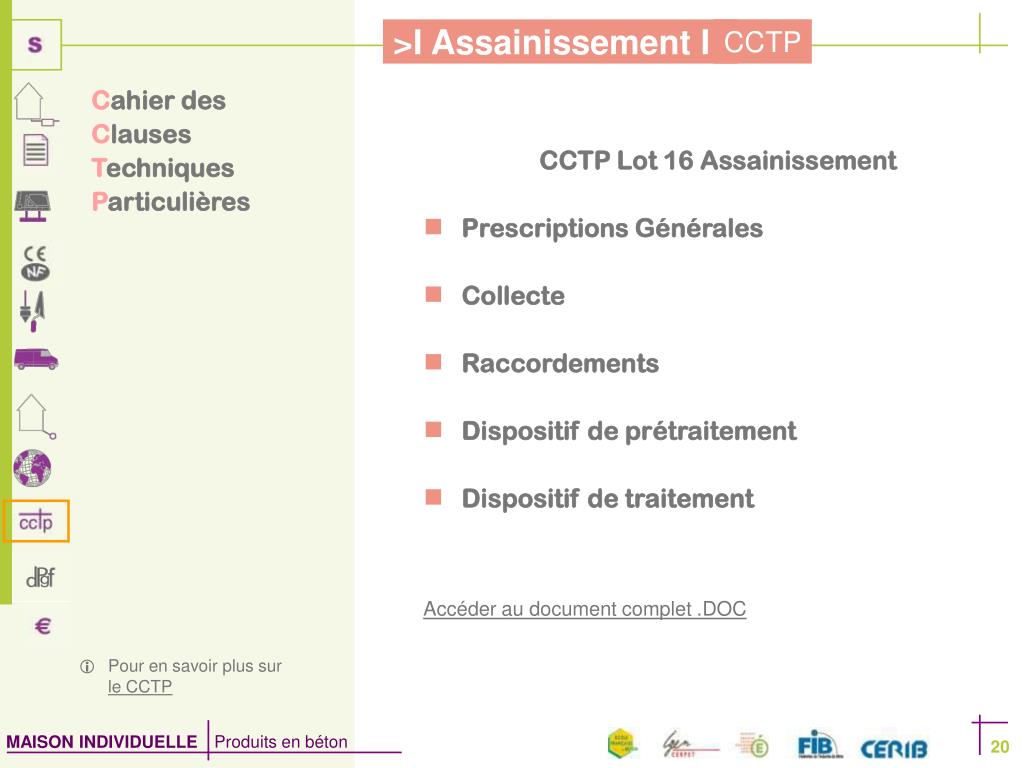

20. CCTP CCTP Lot 16 Assainissement • Prescriptions Générales • Collecte • Raccordements • Dispositif de prétraitement • Dispositif de traitement Accéder au document complet .DOC Cahier des Clauses Techniques Particulières  Pour en savoir plus sur le CCTP

21. DPGF Décomposition du Prix Global et Forfaitaire Lot 16 Assainissement

22. Exemples de Sous Détails de Prix en valeur DEBOURSÉ SEC (DS)* Estimation • 1 U de Fosse toutes eaux en béton avec préfiltre 4000 litres *Au déboursé sec obtenu il convient d’ajouter les frais complémentaires (frais de chantier, frais généraux, frais d’opération) ainsi que la marge bénéficiaire prévisionnelle. • 1 U de bac dégraisseur en béton 500 litres  Pour en savoir plus sur l’estimation

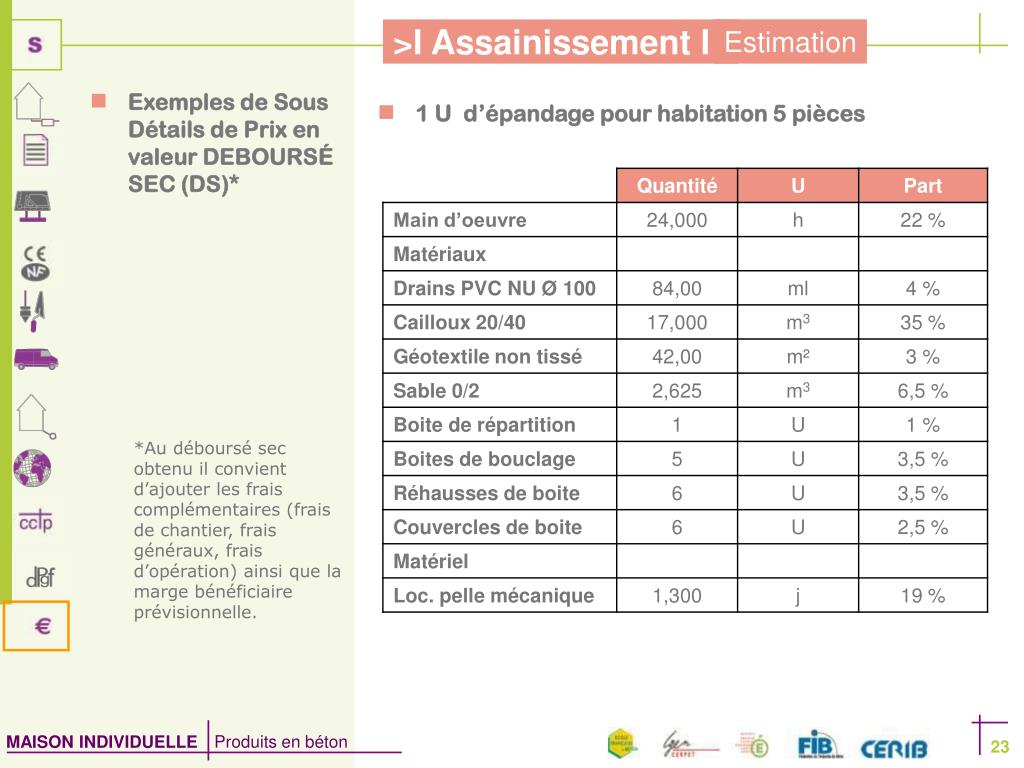

23. Exemples de Sous Détails de Prix en valeur DEBOURSÉ SEC (DS)* Estimation • 1 U d’épandage pour habitation 5 pièces *Au déboursé sec obtenu il convient d’ajouter les frais complémentaires (frais de chantier, frais généraux, frais d’opération) ainsi que la marge bénéficiaire prévisionnelle.

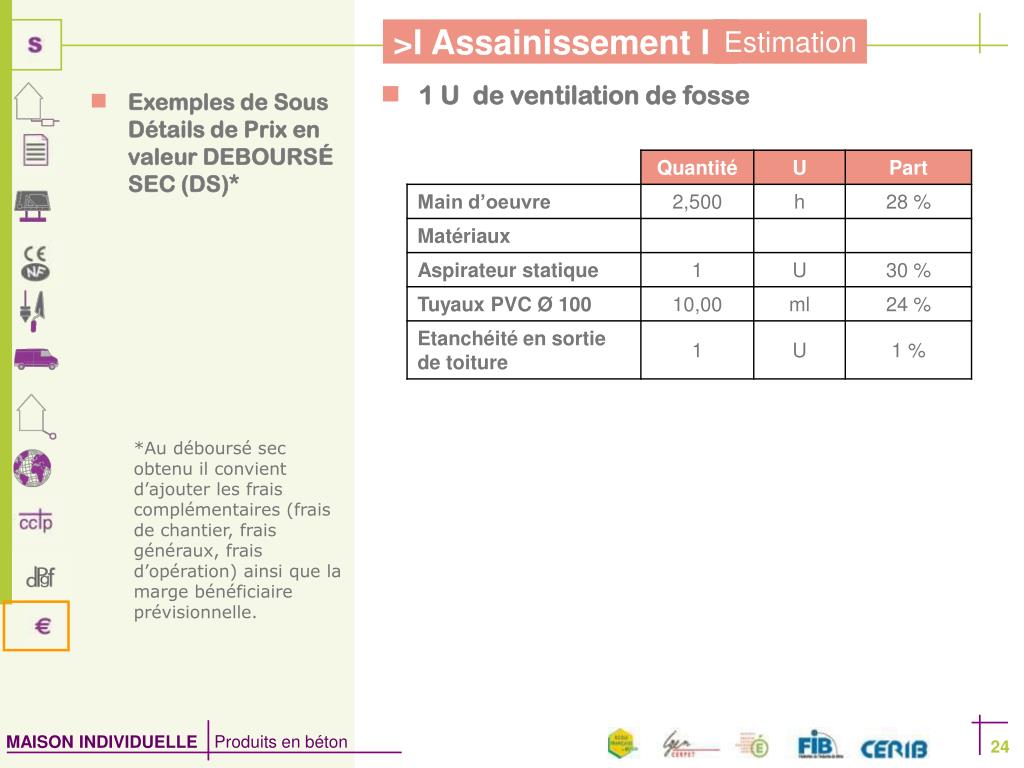

24. Exemples de Sous Détails de Prix en valeur DEBOURSÉ SEC (DS)* Estimation • 1 U de ventilation de fosse *Au déboursé sec obtenu il convient d’ajouter les frais complémentaires (frais de chantier, frais généraux, frais d’opération) ainsi que la marge bénéficiaire prévisionnelle.
