Unterschiedliche Netzwerke

Unterschiedliche Netzwerke. Um den Informationsaustausch in unterschiedlichen Netzwerken mit verschiedenen Betriebssystemen, Einstellungen und Bauteilen (z. B. Netzwerkkarten) zu erm ö glichen, m ü ssen allgemein g ü ltige Regeln und Standards eingehalten werden.

hung
Download Presentation

Unterschiedliche Netzwerke

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

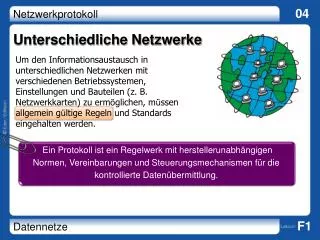

  1. Unterschiedliche Netzwerke Um den Informationsaustausch in unterschiedlichen Netzwerken mit verschiedenen Betriebssystemen, Einstellungen und Bauteilen (z. B. Netzwerkkarten) zu ermöglichen, müssen allgemein gültige Regeln und Standards eingehalten werden. Ein Protokoll ist ein Regelwerk mit herstellerunabhängigen Normen, Vereinbarungen und Steuerungsmechanismen für die kontrollierte Datenübermittlung.

  2. Unterschiedliche Netzwerke TCP/IP(Transmission Control Protocol / Internet Protocol)TCP/IP ist ein weit verbreitetes Protokoll, das für die Datenübertragung im Internet, aber auch für die Datenübermittlung innerhalb eines kleines Netzwerkes (LAN und wLAN) Verwendung findet. Ein Protokoll ist ein Regelwerk mit herstellerunabhängigen Normen, Vereinbarungen und Steuerungsmechanismen für die kontrollierte Datenübermittlung.

  3. TCP/IP Mithilfe des TCP/IP-Protokolls werden die Dateien in einzelne Datenpakete aufgeteilt und getrennt in den Netzen verschickt. 1 2 3 4

  4. TCP/IP Mithilfe des TCP/IP-Protokolls werden die Dateien in einzelne Datenpakete aufgeteilt und getrennt in den Netzen verschickt. 1 2 3 4 1 2 3 4

  5. TCP/IP Mithilfe des TCP/IP-Protokolls werden die Dateien in einzelne Datenpakete aufgeteilt und getrennt in den Netzen verschickt.

  6. TCP/IP mit TCP-Header 1 2 1 2 mit TCP/IP-Header 1 2

  7. TCP/IP

  8. TCP/IP • Sender- und Empfängerport • Paketnummer • Prüfsumme • Quittierungsnummer TCP ist ein verbindungsorientiertes Protokoll, das die Daten in einzelne Pakete zerlegt, diese werden nummeriert und erhalten eine Prüfsumme, die im Zielrechner ausgewertet wird.

  9. TCP/IP • Versionsnummer (z. B. IPv4) • Länge des IP-Headers • die Länge des IP-Paketes (mit Header) • Time to Live (Lebenszeit) • Prüfsumme für die Integrität des Headers • Quelladresse (Absender) • Zieladresse (Empfänger) Das IP-Protokoll ist für die Weitervermittlung von Paketen (Netzwerkzuordnung) und die Wegewahl (Routing) zuständig. Mit den Kopfzeilen ist ein Paket maximal 65535 Bytes lang.

  10. TCP/IP Wiederhole das Thema „Netzwerkprotokolle“mithilfe der Zusammenfassung F1-03 Mithilfe des TCP/IP-Protokolls werden die Dateien im Internet aber auch in lokalen Netzwerken verschickt.
