  1. NETZWERKE Eine erste Einführung

  2. Was ist ein Netzwerk ? Schülerdiskussion

  3. Ich bin ein Netzwerk

  4. Was benötigen diese Computer um miteinander zu kommunizieren ? Netzwerkkarte Übertragungsmedium

  5. und

  6. Eine gemeinsame Sprache = Protokoll Ssuofh hweou Thwjej ewqgji Lejrhglgj jeqjjppqppq Kannst du mir sagen, ……

  7. Was benötigen diese Computer um miteinander zu kommunizieren ? • Kabel Netzwerkkarte Eine gemeinsame Sprache (Protokoll) Übertragungsmedium

  8. und

  9. Wie heißt du?

  10. Name, Adressierung Ich bin der PC 192.168.2.54 Mein Name ist „Erika“

  11. Was benötigen diese Computer um miteinander zu kommunizieren ? • Netzwerkkarte Netzwerkkarte Adressierung Eine gemeinsame Sprache (Protokoll) Übertragungsmedium

  12. Network Interface Card NIC

  13. NetzwerkkarteNIC: (Network Interface Card) Kommt noch eigenes Bild

  14. Aufgaben einer NIC • Das physische Bindeglied zwischen PC und Netzwerk • Bereitet die Computerdaten für die Übertragung im Netz auf • Sendet die Daten an andere Computer • Steuert den Datenfluss zwischen Computer und Verkabelung

  15. Steckvorrichtung an der NIC • RJ-45-Stecker

  16. Haben Netzwerkkarten auch Namen ?

  17. Ich heiße: 00-04-AC-0F-8D-57 Das ist meine MAC-Adresse Hexadecimalcode 0=0 8=8 1=1 9 =9 2=2 10=A 3=3 11=B 4=4 12=C 5=5 13=D 6=6 14=E 7=7 15=F

  18. MAC - Adresse • Physikalische Adresse der NIC • 12 Stellen z.B.: 00-04-AC-0F-8D-57 • Ersten 6 Stellen herstellerspezifisch; hier z.B.: IBM • Herstellersuche: Die ersten 6 Zeichen bei http://standards.ieee.org/regauth/oui/index.html eingeben

  19. Wo sehe ich den Namen der NIC Mach doch mal: Cmd: ipconfig/all HÄÄHH ????

  20. Die Eingabeaufforderung • Start • Programme • Zubehör • Eingabeaufforderung oder

  21. Die Eingabeaufforderung • Start • Ausführen • cmd eingeben oder • Windowstaste + R • cmd eingeben

  22. Tippe nun den Befehl: IPCONFIG/ALL Die Eingabeaufforderung

  23. Ipconfig/all

  24. Die Adresse einer Netzwerkkarte heißt MAC (=Media Access Control) Die deutsche Bezeichnung ist: Physikalische Adresse

  25. …und diese NIC kann man nur mit IPCONFIG/ALL sehen ??

  26. Zur NIC über die NETZWERKUMGEBUNG Rechte Maus am Desktop auf: Netzwerkumgebung/ Eigenschaften

  27. Zur NIC über die SYTEMEIGENSCHAFTEN Windows + PAUSE Taste zu den Systemeigenschaften Registerblatt Hardware Gerätemanager

  28. RM (rechte Maus) auf Netzwerkkarte/ Eigenschaften

  29. Wir merken uns • Die NIC ist das physikalische Bindeglied zwischen Netzwerk und Computer • Der Name einer NIC besteht aus 12 Stellen • Dieser „Name“ wird als MAC-Adresse bezeichnet • Mit ipconfig/all ist die MAC-Adresse zu sehen • Sie wird auch als physikalische Adresse bezeichnet • Aufrufbar über: • Systemsteuerung • Netzwerkumgebung

  30. Zwischentest Netzwerkkarten • Wie lautet deine MAC-Adresse ? • Welchen Treiber verwendet sie ? • Mit welchem Stecker an deiner NIC bist du mit dem Netzwerk verbunden?

  31. Was benötigen diese Computer um miteinander zu kommunizieren ? Netzwerkkarte Adressierung Eine gemeinsame Sprache (Protokoll) Übertragungsmedium

  32. Übertragungsmedien Kupferkabel Glasfaserkabel Wireless LAN

  33. Unser derzeitiges Standardkabel Welche Kabel werden heute am häufigsten verwendet ? Bist du sicher? Keine Ahnung – Ich glaube solche

  34. Twisted-Pair-Kabel Verwenden wir lieber folgendes

  35. Twisted Pair geschirmt Paarweise geschirmt Twisted-Pair • 4-paarig verdrillte Kabel • RJ45 Steckverbinder Vierer geschirmt

  36. Wir merken uns • Übertragungsmedien sind: • Funk • Kupfer • Glasfaser • Unsere Standardkabel sind „Twisted Pair Kabel“ • Der Stecker dazu heißt „RJ45“

  37. Zwischentest Kabel • Welche Übertragungsarten kennst du ? • Mit welchem Übertragungsmedium bist du mit dem Netzwerk verbunden ? • Wie heißt der Stecker an deinem Netzwerkkabel ?

  38. Was benötigen diese Computer um miteinander zu kommunizieren ? Netzwerkkarte Adressierung Eine gemeinsame Sprache (Protokoll) Übertragungsmedium

  39. Ssuofh hweou Thwjej ewqgji Kannst du mir sagen, Protokoll • TCP/IP(Transmission Control Protocol/Internet Protocol) • Eine Protokollfamilie zum Verbinden von Computern in verschiedenen Netzen Lets talk TCP/IP

  40. Wir merken unsProtokoll • Unser Standardprotokoll ist heute das TCP/IP • Es ist eine Protokollfamilie • Du findest es in den „Eigenschaften der LAN-Verbindung“

  41. Was benötigen diese Computer um miteinander zu kommunizieren ? Netzwerkkarte Adressierung Eine gemeinsame Sprache (Protokoll) Übertragungsmedium

  42. Hat dein Computer einen Namen? Keine Ahnung

  43. Computername • Jeder Computer erhält beim Aufsetzen des Betriebssystems einen Namen • Dieser kann jederzeit geändert werden A RM (rechte Maus) Arbeitsplatz / Eigenschaften – Registerblatt Computername B Window Taste + Pause Registerblatt Computername

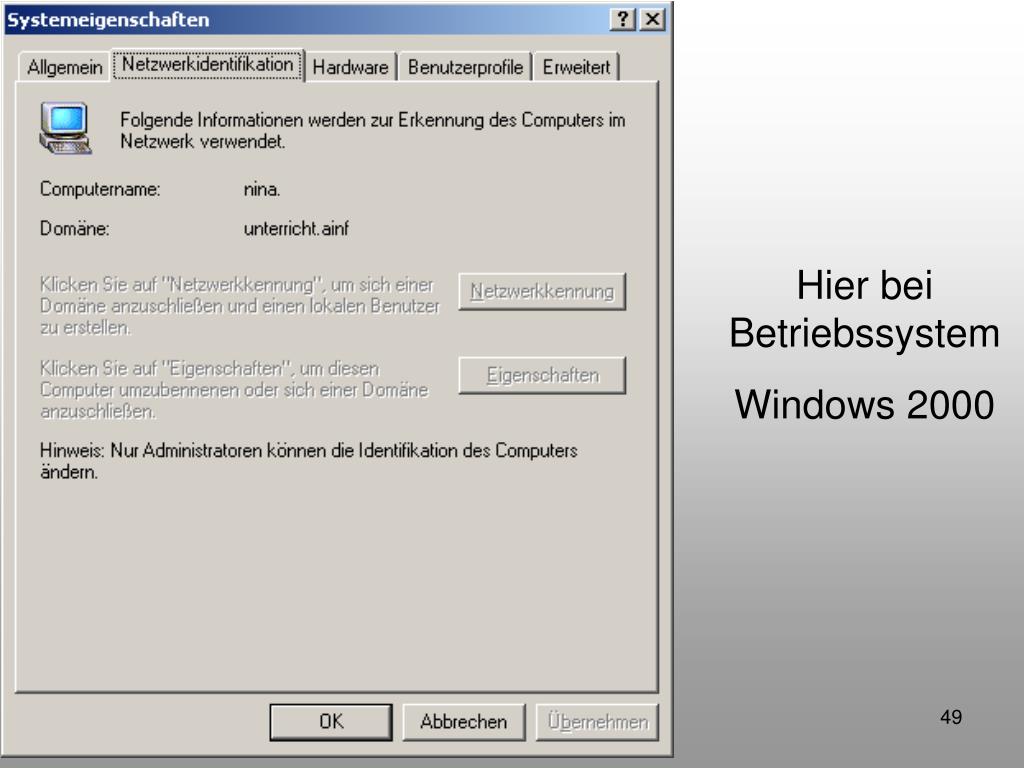

  44. Hier bei Betriebssystem Windows 2000

  45. Hier bei Betriebssystem Windows XP

  46. Aber es gibt doch noch einen 2. Namen Ja. Und zwar die IP-Adresse

  47. Und wo finde ich diese IP-Adresse ? IP – Adresse(Internerprotokoll-Adresse) • Dies ist eine eindeutige numerische Netzwerkadresse, die jeder Computer bekommt, der mit dem Protokoll TCP/IP arbeitet z.B. 192.168.5.33

  48. IP-Adresse mittels ipconfig Das „Schwarze Fenster“ war in: Windows+R Taste/cmd
