  1. II. Reflexion und Brechung

  2. gerichtete Reflexion regelmäßig:Einfallswinkel gleich Reflexionswinkel nahezu vollständig nur beobachtbar, wenn man den Strahlengang kreuzt diffuse Reflexion (Streuung) ungerichtet:beliebige Abstrahlrichtung Streustärke von Oberflächenmaterial abhängig aus jeder Richtung beobachtbar Gerichtete und diffuse Reflexion II. Reflexion und Brechung

  3. Das Reflexionsgesetz • einfallender Strahl, reflektierter Strahl und Einfallslot liegen in einer Ebene • Einfalls- und Reflexionswinkel sind gleich: e = e‘ Einfallslot Innerhalb eines Mediums nimmt das Licht immer den kürzesten Weg. (de Fermat 1601 – 1665) ee‘ ebener Spiegel II. Reflexion und Brechung

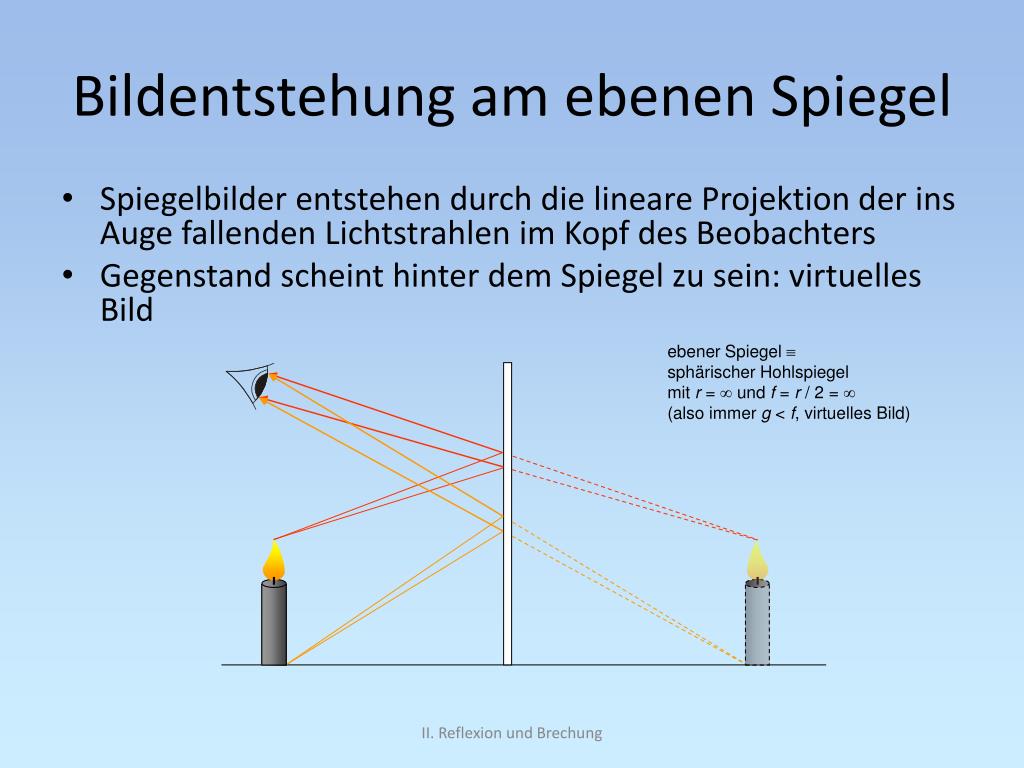

  4. Bildentstehung am ebenen Spiegel • Spiegelbilder entstehen durch die lineare Projektion der ins Auge fallenden Lichtstrahlen im Kopf des Beobachters • Gegenstand scheint hinter dem Spiegel zu sein: virtuelles Bild ebener Spiegel º sphärischer Hohlspiegel mit r = ¥ und f = r / 2 = ¥ (also immer g < f, virtuelles Bild) II. Reflexion und Brechung

  5. Was bedeutet spiegelverkehrt? Spiegelbilder haben die gleiche Orientierung wie das Original, nur vorne und hinten werden vertauscht. Warum sehen wir dann spiegelverkehrt? Wir denken uns in die im Spiegel befindliche, virtuelle „Person“ hinein, aus deren Sicht alles seitenverkehrt wäre. II. Reflexion und Brechung

  6. Anwendung: toter Winkel „Blick nach vorne“ toter Winkel: Bereich zwischen Sichtfeld des Fahrers und dem vom Spiegel wiedergegebenen Blickfeld „Gesichtsfeld“ + durch Schulterblick einsehbarer Bereich II. Reflexion und Brechung

  7. Lichtbrechung • zwei unterschiedlich lichtdurchlässige Stoffe (Medien verschiedener optischer Dichte) • schräg einfallender Lichtstrahl • Lichtstrahl wird an der Grenzfläche der beiden Medien gebrochen • (bei jeder Brechung tritt auch Reflexion auf) II. Reflexion und Brechung

  8. Besonderheiten der Brechung Einfalls- und Brechungswinkel sind nicht direkt proportional zueinander Brechungswinkel b in ° 50 40 30 20 10 0 0 10 20 30 40 50 60 70 80 90 Einfallswinkel e in ° II. Reflexion und Brechung

  9. Besonderheiten der Brechung Grenzwinkel: Brechungswinkel b in ° 50 40 30 20 10 0 0 10 20 30 40 50 60 70 80 90 Einfallswinkel e in ° II. Reflexion und Brechung

  10. Besonderheiten der Brechung Totalreflexion: • Lichtstrahl trifft aus einem optisch dichteren Medium auf die Grenzfläche zu einem optisch dünneren Medium • Einfallswinkel ist größer als der Grenzwinkel II. Reflexion und Brechung

  11. Anwendung: Fata Morgana „Der fliegende Holländer“ (obere Fata Morgana): Einfallslot warme Luft – optisch dünner kalte Luft – optisch dichter II. Reflexion und Brechung

  12. Anwendung: Fata Morgana (untere Fata Morgana): warme Luft – optisch dünner kalte Luft – optisch dichter II. Reflexion und Brechung

  13. Anwendung: Umlenkprisma II. Reflexion und Brechung

  14. Dispersion • Zerlegung des weißen Lichts in seine Spektralfarben • Spektralfarben sind nicht weiter zerlegbar II. Reflexion und Brechung

  15. Spektralfarben - Farbmischung • das menschliche Auge kann die sich überlagernden Farbreize nicht voneinander trennen • das Zusammenführen der Spektralfarben ergibt wieder weißes Licht Hohlspiegel II. Reflexion und Brechung

  16. Körperfarben Körperfarben entstehen durch Absorption der übrigen Spektralfarben aus dem weißen Licht. II. Reflexion und Brechung

  17. Anwendung: Regenbogen Hauptregenbogen 1 x Reflexion 42° Sehwinkel II. Reflexion und Brechung

  18. Anwendung: Regenbogen Nebenregenbogen 2 x Reflexion 50° Sehwinkel lichtschwächer, umgekehrte Farbfolge II. Reflexion und Brechung www.lifiphysik.de
